Твердомеры металлов портативные ИНАТЕСТ
| Номер в ГРСИ РФ: | РБ 03 03 7181 19 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "НВП "КРОПУС", г. Ногинск, Московская обл. |
|
Описание типа РБ 03 03 7181 19 [2020-01-09]
rb-03-03-7181-19_2020-01-09.pdf
|
Скачать |
Твердомеры металлов портативные ИНА ГЕСТ (далее твердомеры) предназначены для измерения твердости изделий из металлов и сплавов контактно-импедансным (ультразвуковым) и динамическим методом в лабораторных, цеховых и полевых условиях по шкалам Бринелля. Роквелла «С», Виккерса (11В. 11RC. HV).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7181 19 |
| Наименование | Твердомеры металлов портативные ИНАТЕСТ |
| Год регистрации | 2019 |
| Номер сертификата | 12845 |
| Дата регистрации | 2019-08-29 |
| Срок действия | 2024-02-20 |
| Получатель сертификата | ООО "НВП "КРОПУС", г. Ногинск Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "НВП "КРОПУС"
Адрес: 142400, г. Ногинск, Московская обл., а/я 47
Контакты: (095) 500-21-15 // (8.251) 5-50-56, 5-83-89.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 74091-19 (2018). |
Поверители
Скачать
|
Описание типа РБ 03 03 7181 19 [2020-01-09]
rb-03-03-7181-19_2020-01-09.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры металлов портативные ИНА ГЕСТ (далее твердомеры) предназначены для измерения твердости изделий из металлов и сплавов контактно-импедансным (ультразвуковым) и динамическим методом в лабораторных, цеховых и полевых условиях по шкалам Бринелля. Роквелла «С», Виккерса (11В. 11RC. HV).
Описание
Твердомеры состоят из электронного блока и преобразова гелей. подключаемых к электронному блоку. Преобразовагели служат для формирования частотного сигнала, несущего информацию о твёрдости конгролируемого изделия, с последующей передачей информации в электронный блок для обработки.
На торцевой стенке электронного блока расположен разъем для подключения датчика и разъем niini-USB для ин терфейса с НК и зарядки.
Твердомеры имеют различные модели, определяемые модификацией электронного блока и комплектацией преобразователями:
- ИНАТЕСТ-У (ультразвуковые) - электронный блок твердомеров с программным обеспечением для измерений контактно-импедансным (ультразвуковым) методом, преобразователи ультразвуковые (тип А);
- ИНАТЕСТ-Д (динамические) - упрощенные модели твердомеров с программным обеспечением для измерения только динамическим методом, преобразователи динамические (тип D);
- ИНАТЕСТ-УД (комбинированные) - электронный блок твердомера с программным обеспечением для измерения как ультразвуковым, так и динамическим методами, преобразователи ультразвуковые (тип А) и динамические (тип D).
Ультразвуковой преобразователь состоит из корпуса, внутри которого расположен стальной стержень с алмазным наконечником, поджатый силовой пружиной. Па стержень наклеены две пары пьезопластин, одна из которых служи т для возбуждения колебаний стержня, а другая — для приема колебаний. При внедрении пирамиды в контролируемое изделие происходит изменение собственной частоты резонатора, определяемое твёрдостью материала. Относительное изменение частоты резонатора преобразуется электронным блоком в значение твёрдос ти выбранной шкалы и выводится на дисплей.
Динамический преобразователь состоит из корпуса, в котором размещены ударный боёк, пружина, спусковая кнопка, а снаружи катушка индуктивности. После нажатия спусковой кнопки, пружина толкает ударный боёк (внутри которого размещён магнит, а на конце расположен твердосплавный шарик) и он ударяется о контролируемую поверхность и отскакивает. Перемещаясь внутри катушки индуктивности, боёк своим магнитным полем наводит в ней ЭДС индукции, величина которой пропорциональна скорости бойка. Сигнал с катушки индуктивности преобразуется электронным блоком в значение твёрдости выбранной шкалы и выводится на дисплей.
Предусмотрена возможность ввода в твердомеры таблиц для автоматического перевода результатов измерений основных шкал твердости в единицы твердости Роквелла «А» (HRA). Роквелла «В» (HRB). Шора (USD), а также временного сопротивления ов (Rm) для копетрукционных углеродистых сталей перлитного класса.

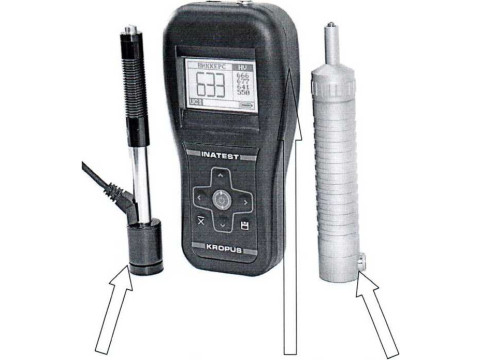

Общий вид твердомеров с указанием места нанесения пломбы от несанкциошАрованного доступа представлен на рисунке 1.
Преобразователь динамический (тип D)
Место нанесения пломбы (защитной наклейки)
Преобразователь ультразвуковой (тип А)
Рисунок 1 - Общий вид твердомеров с указанием места нанесения пломбы от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой твердомера, а также для визуального отображения на дисплее электронного блока, хранения и обработки результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
INT001 |
|
Номер версии (идентификационный номер ПО) |
1.02 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Преобразователь динамический, тип D |
Преобразователь ультразвуковой, тип А | |
|
Диапазон измерения твердости: - по шкале «С» Роквелла, HRC |
от 20 до 70 | |
|
- по шкале Бринелля, НВ |
от 90 до 450 | |
|
- по шкале Виккерса, HV |
от 240 до 940 | |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости: - по шкале «С» Роквелла, HRC |
±: | |
|
- по шкале Бринелля, НВ: а) в диапазоне от 90 до 150 НВ включ. |
±10 | |
|
б) в диапазоне свыше 150 до 300 НВ включ. |
±15 | |
|
в) в диапазоне свыше 300 до 450 НВ включ. |
±20 | |
|
- по шкале Виккерса, HV а) в диапазоне от 240 до 500 HV включ. |
±15 | |
|
б) в диапазоне свыше 500 до 800 HV включ. |
±20 | |
|
в) в диапазоне свыше 800 до 940 HV включ. |
±25 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Преобразователь динамический, тип D |
Преобразователь ультразвуковой, тип А | ||
|
Параметры электрического питания: - напряжение постоянного тока от аккумулятора, В |
2,4 | ||
|
Габаритные размеры электронного блока (длина х ширина х высота), мм, не более |
160x81x41 | ||
|
Габаритные размеры преобразователя (длина х диаметр), мм, не более |
147x21 |
148x26 | |
|
Масса твердомера (электронный блок + преобразователь), кг, не более |
0,4 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от - 10 до + 50 80 | ||
|
Средний срок службы, лет, не менее |
5 | ||
Знак утверждения типа
наносится на заднюю панель корпуса твердомера в виде наклеиваемой пленки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Электронный блок |
1 шт. | |
|
Преобразователь (со встроенным соединительным кабелем, либо разъемом для включения соединительного кабеля) |
1 (2) шт. | |
|
Соединительный кабель (только в случае поставки преобразователя с разъемом для включения соединительного кабеля) |
1 (2)* шт. | |
|
Комплект аккумуляторов (предустановлен в электронном блоке) |
1 шт | |
|
Зарядное устройство |
1 шт | |
|
Кабель для подключения к ЭВМ |
1 шт | |
|
Диск с программным обеспечением |
1 шт | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Футляр (сумка и т.д.) для транспортировки и хранения |
1 шт. |
* - для твердомеров ИНАТЕСТ-УД (комбинированных).
Поверка
осуществляется по документу МП 74091-19 «Твердомеры металлов портативные ИНАТЕСТ.
Методика поверки», утвержденному ФБУ «Ивановский ЦСМ» 27 августа 2018 г.
Основные средства поверки:
- эталонные меры твердости 2-го разряда по ГОСТ 8.064-94: (25±5) HRC, (45±5) HRC, (65±5) HRC;
- эталонные меры твердости 2-го разряда по ГОСТ 8.062-85: (100±25) НВ 10/1000/10, (200±50) НВ 10/3000/10, (400±50) НВ 10/3000/10;
- эталонные меры твердости 2-го разряда по ГОСТ 8.063-2012: (450±75) HV, (800±50) HV;
- плита поверочная шлифованная класса точности 1 по ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наноситься в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла
ГОСТ 8.062-85 Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля
рдости
ГОСТ 8.063-2012 Государственная поверочная схема для средств изм металлов и сплавов по шкале Виккерса
Техническая документация фирмы-изготовителя
.31 отови гель
Общество с ограниченной ответственностью «Научно - внедренческое предприятие «КРОПУС» (ООО «НВП «КРОПУС»)
ИНН 5031000948
Адрес: 142412. Московская область, г. Ногинск, ул. Климова, д. 50Б. пом.1
Тел./факс: (495) 500-21-15. 8-800-500-62-98
Web-сайг: www.kropus.com
E-mail: sales@kropus.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области»
Адрес: 153000. г. Иваново, ул. Почтовая, д. 31/42
Тел.: (4932) 32-84-85. факс: (4932)41-60-79
Web-сайт: www.csm.ivanovo.ru
E-mail: post@csm.ivanovo.ru
Аттестат аккредитации ФБУ «Ивановский ЦСМ» но проведению испытаний средств измерений в целях утверждения типа № RA.RU.311781 от 22.08.2016 г.
Заместитель
Руководителя Федерал ь и о го __
агентства по техническому /.
регулированию и метрологии А.В. Кулешов
М.п.
2019 г.
