Твердомеры Бринелля ТБ Tochline
| Номер в ГРСИ РФ: | РБ 03 03 7897 21 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
|
Описание типа РБ 03 03 7897 21 [2021-07-05]
rb-03-03-7897-21_2021-07-05.pdf
|
Скачать |
Твердомеры Бринелля ТБ Tochline (далее -твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7897 21 |
| Наименование | Твердомеры Бринелля ТБ Tochline |
| Год регистрации | 2021 |
| Номер сертификата | 14040 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2025-02-03 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-28-44, (4932)23-28-44, info@ziptest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по ТБ Tochline - 01 МП "Твердомеры Бринелля ТБ Tochline. Методика поверки", утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ООО "Автопрогресс-М", г. Москва, РФ (аттестат аккредитации - №RA.RU.311195, шифр поверительного клейма - АЦМ) (НТК №03-21). |
Поверители
Скачать
|
Описание типа РБ 03 03 7897 21 [2021-07-05]
rb-03-03-7897-21_2021-07-05.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры Бринелля ТБ Tochline (далее -твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Описание
Принцип действия твердомеров основан на статическом вдавливании твердосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры Бринелля ТБ Tochline выпускаются в следующих модификациях: ТБ 5015 Tochline, ТБ 5015-01С Tochline,ТБ 5015С Tochline,ТБ 5015А Tochline,ТБ 5015-01 Tochline, ТБ 5005А TochlinefB 5005-01 Tochlftifoдификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, диапазоном прикладываемых нагрузок, а также габаритными размерами и массой.

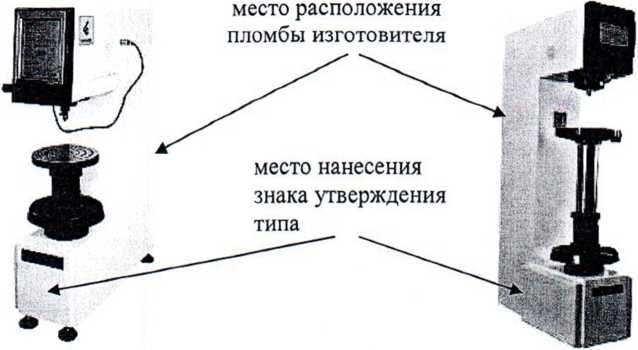

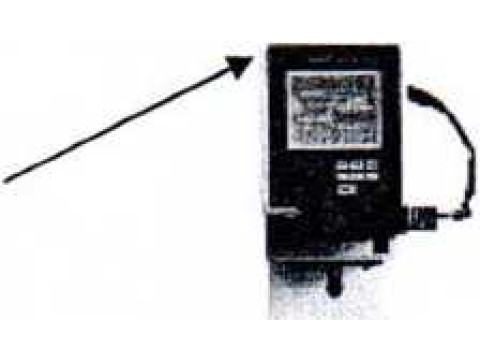

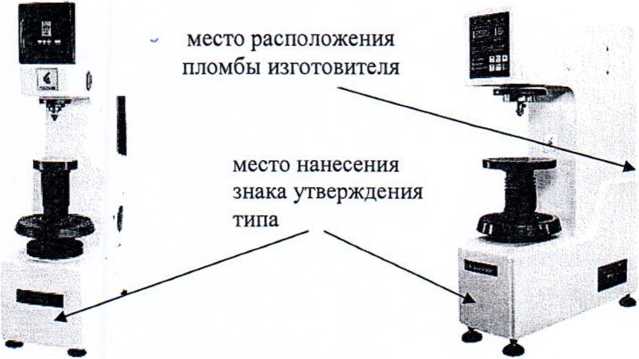

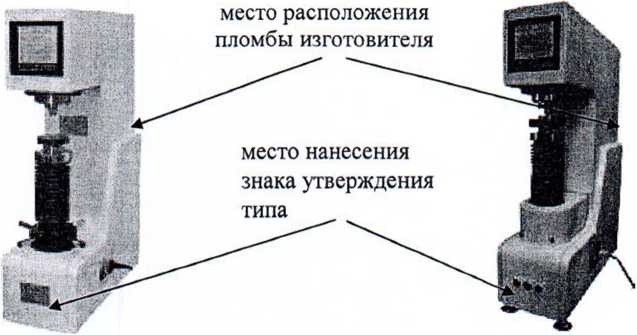

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-7.
место расположения пломбы изготовителя
Рисунок 1 - Общий вид твердомеров ТБ 5015С Tochline
Рисунок 2 - Общий вид твердомеров ТБ 5015 Tochline
Рисунок 3 - Общий вид твердомеров ТБ 5015-01С Tochline
Рисунок 4 - Общий вид твердомеров ТБ 5015А Tochline
Рисунок 5 - Общий вид твердомеров ТБ 5015-01 Tochline
Рисунок 6 - Общий вид твердомеров ТБ 5005А Tochline
Рисунок 7 - Общий вид твердомеров ТБ 5005-01 Tochline
Пломбирование твердомеров ТБ 5015 Tochline не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) твердомеров ТБ 5015С Tochline, ТБ 5015А Tochline, ТБ 5015-01 Tochline, ТБ 5005А Tochline, ТБ 5005-01 Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Tochline ТБ |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Испытательные нагрузки по шкалам Бринелля, пределы допустимого отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
|
Шкала Бринелля |
Нагрузка, H |
Пределы допустимого отклонения нагрузок, % |
Диапазон измерений твердости, НВ (HBW) |
|
HB(HBW) 2,5/62,5 |
613 |
±1 |
От 32 до 218 |
|
HB(HBW) 5/62,5 |
613 |
От 8 до 50 | |
|
НВ 2,5/187,5 HBW 2,5/187,5 |
1839 |
От 95 до 450 От 95 до 650 | |
|
HB(HBW) 5/125 |
1226 |
От 16 до 108 | |
|
HB(HBW) 5/250 |
2452 |
От 32 до 218 | |
|
НВ 5/750 HBW 5/750 |
7355 |
От 95 до 450 От 95 до 650 | |
|
HB(HBW) 10/250 |
2452 |
От 8 до 50 | |
|
HB(HBW) 10/500 |
4903 |
От 16 до 108 | |
|
HB(HBW) 10/1000 |
9807 |
От 32 до 218 | |
|
HB(HBW) 10/1500 |
14710 |
От 48 до 220 | |
|
HB 10/3000 HBW 10/3000 |
29420 |
От 95 до 450 От 95 до 650 |
Примечание - в твердомерах ТБ 5015 Tochline используются шкалы HB(HBW) 2.5/187,5;
HB(HBW) 5/250; HB(HBW) 10/500; HB(HBW) 5/750; HB(HBW) 10/250; HB(HBW) 10/1000;
HB(HBW) 10/1500; HB(HBW) 10/3000
Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, HB (HBW) | |||||
|
от 8 до 20 в ключ. |
св. 20 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 150 включ. |
св. 150 до 200 включ. |
св. 200 до 250 включ. | |
|
Пределы допускаемой абсолютной погрешности | ||||||
|
твердомеров, : |
4В (HBW), (±) | |||||
|
HB(HBW) 5/62,5; HB(HBW) 10/250 |
0,6 |
1,5 |
- |
- |
- |
- |
|
HB(HBW) 5/125; HB(HBW) 10/500 |
0,6 |
1,5 |
3,0 |
4,5 |
- |
- |
|
HB(HBW) 2,5/62,5; HB(HBW) 5/250; HB(HBW) 10/1000; HB(HBW) 10/1500 |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 | |
|
HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW) 10/3000 |
- |
- |
3,0 |
4,5 |
6,0 |
7,5 |
Продолжение таблицы 3
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости, НВ (HBW) | |||||
|
св. 250 до 300 в ключ |
св. 300 до 350 включ. |
св. 350 до 400 включ. |
св. 400 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности | ||||||
|
твердомеров,' |
ТВ (HBW), (±) | |||||
|
НВ 2,5/187,5; НВ 5/750 НВ 10/3000 |
9,0 |
10,5 |
12,0 |
13,5 |
- | |
|
HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
9,0 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
Примечание - Метрологические характеристики действительны для 5 измерений
Таблица 4 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение | ||||||
|
ТБ 5015 |
ТБ 5015-01 |
ТБ 5015-01С |
ТБ 5015С |
ТБ 5О15А |
ТБ 5005А |
ТБ 5005-01 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 | ||||||
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 49,8 до 50,2 | ||||||
|
*Габаритные размеры, мм, не более: - длина - ширина - высота |
700 300 840 |
540 200 1045 |
540 210 780 |
540 190 760 |
550 210 830 |
260 550 760 |
260 550 750 |
|
*Масса, кг, не более |
220 |
120 |
150 |
140 |
120 |
130 |
130 |
Примечание:
- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены
Знак утверждения типа
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Таблица 5 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля ТБ Tochline |
ТБ Tochline * |
1 шт. |
|
Микроскоп ** |
JC-10 |
1 шт. |
|
Сменные части |
- |
1 компл. |
|
Принадлежности |
- |
1 компл. |
|
Руководство по эксплуатации |
ТБ Tochline - 01 РЭ |
1 экз. |
|
Методика поверки |
ТБ Tochline - 01 МП |
1 экз. |
|
* В соответствии с заказом * * Для твердомеров ТБ 5015 Tochline, ТБ 5015-01С Tochline, ТБ 5015-01 Tochline, ТБ 5ОО5А Tochline, ТБ 5005-01 Tochline | ||
Поверка
осуществляется по документу ТБ Tochline - 01 МП «Твердомеры Бринелля ТБ Tochline. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 04.09.2019.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационной документации
Нормативные документы
Бринелля ТБ Tochline
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 ГСП. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ТУ 427113 - 165 - 69363963 - 19 Твердомеры Бринелля ТБ Tochline. Технические условия
