Твердомер Бринелля ТНВ-3000В № В21101401
| Номер в ГРСИ РФ: | РБ 03 03 8630 22 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | «Jinan Hensgrand Instrument Co., Ltd», Китай |
|
Описание типа РБ 03 03 8630 22 [2022-03-03]
rb-03-03-8630-22_2022-03-03.pdf
|
Скачать |
Стационарный твердомер Бринелля ТНВ-3000В № В21101401 (далее - твердомер) соответствует требованиям ГОСТ 23677-79. Твердомер предназначен для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 8630 22 |
| Наименование | Твердомер Бринелля ТНВ-3000В № В21101401 |
| Год регистрации | 2022 |
| Номер сертификата | 14904 |
| Дата регистрации | 2022-03-01 |
| Срок действия | - |
| Получатель сертификата | ООО «Теханалитикал», г. Минск, Республика Беларусь |
Производитель / Заявитель
«Jinan Hensgrand Instrument Co., Ltd»
Адрес: 4915, West Jingshi Road, Jinan 250012, PR CHINA
Контакты: тел:+86-531-86113769, факс: +86-531-81901323, admin@hssdtest.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка по СТБ 8008-98 «СОЕИ РБ. Приборы для измерения твердости по шкалам Бринелля. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 03 8630 22 [2022-03-03]
rb-03-03-8630-22_2022-03-03.pdf
|
Скачать |
Описание типа
Назначение
Стационарный твердомер Бринелля ТНВ-3000В № В21101401 (далее - твердомер) соответствует требованиям ГОСТ 23677-79. Твердомер предназначен для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Применяется в производственных и лабораторных условиях в машиностроении, металлургии, энергетике и других отраслях промышленности
Описание
Принцип действия твердомера основан на статическом вдавливании шарикового наконечника в образец (изделие) под действием усилия, приложенного перпендикулярно к поверхности образца, в течение определенного времени, и измерении диаметра отпечатка после снятия усилия. Зная усилие вдавливания, диаметр шарика, а также оставленный им отпечаток в образце можно найти твердость образца (см. Приложение 3 по ГОСТ 9012-59).
Конструктивно твердомер состоит из устройства приложения нагрузки, испытательного столика, винта подъема испытательного столика, поворотного колеса для регулировки высоты столика, индентора, блока управления на лицевой части и ЖК-цифрового дисплея.
Твердомер обеспечивает:
- вывод на ЖК-цифровой дисплей параметров цикла измерения;
- изменение нагрузки вручную;
Измерение диаметров отпечатка выполняются с помощью переносного микроскопа.
Пломбирование твердомера не предусмотрено.

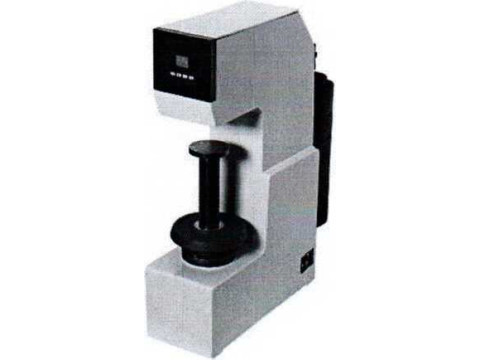

Общий вид твердомера приведен на рисунке 1.
Рисунок 1 - Общий вид твердомера Бринелля ТНВ-3000В
Обязательные метрологические требования
Испытательные нагрузки по шкалам Бринелля, пределы допускаемого относительного отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 1.
Таблица 1 - Метрологические требования к испытательным нагрузкам по шкалам Бринелля
|
Диапазон измерения твердости |
Нагрузка, Н |
Пределы допускаемой относительной погрешности нагрузок, % |
|
8...450 НВ |
1839, 2452, 7355,9807, 29420 |
± 1,0 |
Обязательные метрологические требования к твердости и предельные отклонения диаметра шарика индентора от номинального приведены в таблице 2.
Таблица 2 - Метрологические требования к шариковым инденторам
|
Значение твердости |
Номинальный диаметр шарика, мм |
Предельное отклонение, мм |
|
2,5 |
± 0,003 | |
|
Шарик стальной - Не менее 850 HV10 |
5,0 |
± 0,004 |
|
10,0 |
± 0,005 |
Пределы допускаемой погрешности твердомера при поверке его эталонными мерами не должны превышать значений приведенных в таблице 3.
Таблица 3 - Метрологические требования к твердомеру по шкалам Бринелля
|
Нагрузка, Н |
Диаметр шарика D, мм |
Значение твердости, НВ |
Пределы допускаемой относительной погрешности твердомера, % |
|
1839 |
2,5 |
200 ±50; 400 ±50 |
±3,0 |
|
7355 |
5 | ||
|
29420 |
10 |
200 ± 50; 400 ± 50 | |
|
2452 |
5 |
100 ±25 |
±3,0 |
|
9807 |
10 | ||
|
2452 |
10 |
30 ±20 |
±3,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям приведены в таблице 4.
Таблица 4 - Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
|
Наименование характеристики |
Значение характеристики |
|
Продолжительность времени выдержки образца под нагрузкой, с |
От 6 до 99 |
|
Рабочее пространство: - по вертикали, мм - по горизонтали: от оси индентора до корпуса, мм |
120 230 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
От +10 до +30 85 От 94 до 106,7 |
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, ВА, не более |
230+ 10 % От 50 до 60 480 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
700 268 842 |
|
Масса, кг, не более |
210 |
Место нанесения знака утверждения типа средства измерения
Наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Таблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля |
ТНВ-ЗОООВ |
1 шт. |
|
Принадлежности |
Индентор с шариком 2,5 мм Индентор с шариком 5 мм Индентор с шариком 10 мм Большой плоский стол Малый плоский стол V-образный стол Подвеска грузовая Измерительный микроскоп Предохранитель Кабель питания |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 2 шт. 1 шт. |
|
Руководство по эксплуатации |
Твердомер по Бринеллю. Модель ТНВ-ЗОООВ |
1 экз. |
Методика поверки
Поверку твердомера проводить по С ГБ 8008 - 98 «Система обеспечения единства измерений Республики Беларусь. Приборы для измерения твердости по шкалам Бринелля. Методика поверки».
Перечень средств поверки
Основные средсгва поверки:
- микроскоп но ТУ 3-3.824-73;
- лупа но ГОСТ 25706 с увеличением 5 х;
- уровень брусковый по действующей ПД;
- оптиметр вертикальный ИКВ по действующей НД;
- секундомер СоПр-2 по действующей НД;
- динамометр электронный ЛЦД. 1-й класс точности, со значениями максимально допустимых величин относительной погрешности ± 0.24%;
- рабочие эталоны твердости 2-го разряда по шкалам Бринелля по 1 ОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого твердомера с требуемой точностью.
Знак государственной поверки наносится на свидетельство о поверке и/или на средство измерений в виде клейма-наклейки.
Технические нормативные правовые акты и технические документы
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
С ГБ 8008-98 Система обеспечения единства измерений Республики Беларусь. I [риборы для измерения твердости по шкалам Бринелля
ГОС Г 8.640-2014 Государетвенная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
Техническая документация фирмы «.Iinan 1 lensgrand Instrument Со.. I.id».
