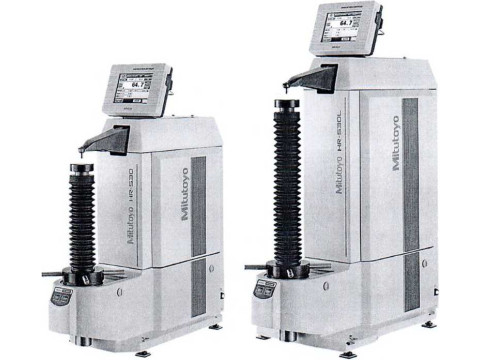

Твердомеры серии HR-530
| Номер в ГРСИ РФ: | РБ 03 03 7164 19 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | «Mitutoyo Corporation», Япония |
|
Описание типа РБ 03 03 7164 19 [2020-01-30]
rb-03-03-7164-19_2020-01-30.pdf
|
Скачать |
Твердомеры серии HR-530 (далее-твердомеры) предназначены для определения твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, СТБ ISO 6508-1-2018, ГОСТ 22975-78.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7164 19 |
| Наименование | Твердомеры серии HR-530 |
| Год регистрации | 2019 |
| Номер сертификата | 12923 |
| Дата регистрации | 2019-10-01 |
| Срок действия | 2024-08-29 |
| Получатель сертификата | фирма "Mitutoyo Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Mitutoyo Corporation"
Адрес: 20-1, Sakado 1-Chome, Takatsuku, Kawasakishi, Kanagawa 213-0012
Контакты: Тел: 81 (044) 813-8230; Факс: 81 (044) 813-8231
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по СТБ 8009-98. |
Поверители
Скачать
|
Описание типа РБ 03 03 7164 19 [2020-01-30]
rb-03-03-7164-19_2020-01-30.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры серии HR-530 (далее-твердомеры) предназначены для определения твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, СТБ ISO 6508-1-2018, ГОСТ 22975-78.
Область применения: предприятия металлургической и машиностроительной промышленности, научно-исследовательские институты и другие учебные заведения.
Описание
Принцип действия твердомеров основан на статическом вдавливании алмазного конуса или стального закаленного шарика под действием двух последовательно прилагаемых нагрузок - предварительной и основной с последующим измерением глубины внедрения. Измерение твердости выполняется в автоматическом режиме.
Твердомеры представлены в двух модификациях HR-530 и HR-530L. Модель HR-530 применяется для испытаний деталей высотой до 250 мм, модель HR-5301- применяется для испытаний деталей высотой до 395 мм.
Твердомер представляют собой стационарное средство измерений, состоящее из жесткой рамы из литого чугуна, устройства приложения нагрузки, рабочего столика для размещения образцов и измерительного блока. Нагружающий рычаг выполнен в виде вылетного рычага конструкции «дельфиний нос».
Твердомеры могут определять твердость металлов и сплавов по шкалам Бринелля по нагрузкам или методом пересчета от глубины, а также твердость пластиков.
Программное обеспечение позволяет устанавливать параметры процесса измерений, проводить полный контроль процесса измерений, обрабатывать и сохранять полученные результаты, хранить в памяти результаты измерений, осуществлять перевод в другие шкалы твердости и др.
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1. Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Display FW |
|
Номер версии ПО |
не ниже 1.001В |

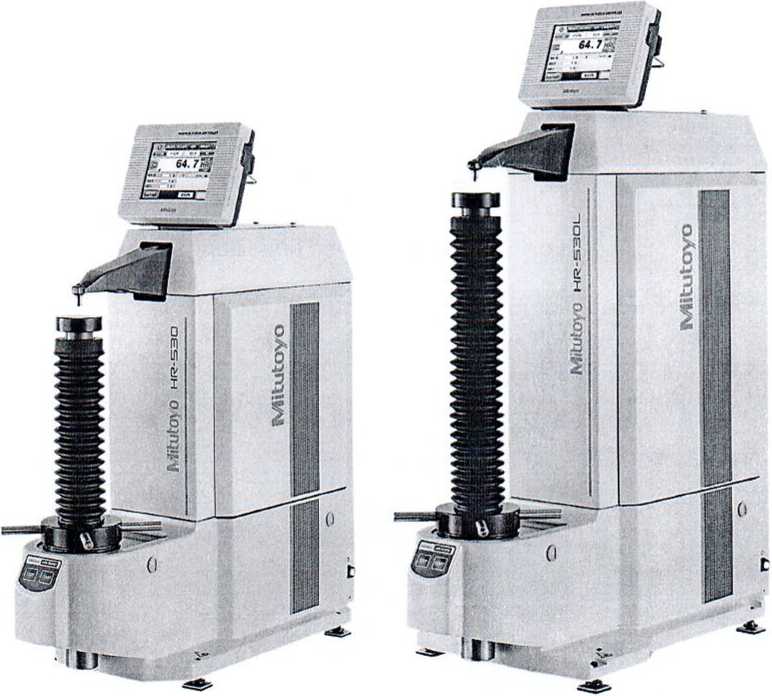

Внешний вид твердомеров приведен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.
HR-530
HR-530L
Рисунок 1. Внешний вид твердомеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики твердомеров приведены в таблицах 2- 4.
Таблица 2. Шкалы твердости, нагрузки и пределы допускаемой относительной погрешности приборов по нагрузкам
|
Шкала твердости |
Нагрузки, Н |
Пределы допускаемой относительной погрешности нагрузок, % | ||
|
общие |
предварительная |
общих |
предварительной | |
|
Шкала Роквелла | ||||
|
HRA |
588,4 |
98,7 |
±0,5 |
±2,0 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
|
Шкала Супер-Роквелла | ||||
|
HR15N |
147,1 |
29,42 |
±0,66 |
±2,0 |
|
HR30N, HR30TW |
294,2 | |||
|
HR45N |
441,3 | |||
Таблица 3. Диапазоны измерений и пределы допускаемой абсолютной по-
грешности твердомеров.
|
Шкала твердости |
Диапазон измерений твердости, ед. твердости |
Пределы допускаемой абсолютной погрешности твердомеров, ед. твердости |
|
HRA |
От 20 до 75 HRA От 75 до 90 HRA |
±2,0 HRA ±1,2HRA |
|
HRBW |
От 10 до 45 HRBW От 45 до 89HRBW От 80 до 100 HRBW |
±4,0 HRBW ±3,0 HRBW ±2,0 HRBW |
|
HRC |
От 20 до 70 HRC |
±1,5 HRC |
|
HR15N |
От 70 до 94 |
±2,0 HRN |
|
HR30N |
От 42 до 86 |
±2,0 HRN |
|
HR45N |
От 20 до 77 |
±2,0 HRN |
|
HR30TW |
От 21 до 82 |
±3,0 HRTW |
Таблица 4. Технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики | |
|
HR-530 |
HR-530L | |
|
1 |
2 |
3 |
|
Условия эксплуатации: -диапазон температур окружающего воздуха, °C; -относительная влажность окружающего воздуха, %, не более |
от 5 до 40 80 | |
|
Диапазон температур транспортирования и хранения, °C |
от минус 10 до плюс 50 | |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
Напряжения питания переменного тока, В |
230±23 | |
|
Максимальная нагрузка на предметный стол, кг |
20 | |
|
Максимальный размер детали, мм: - высота; - глубина |
250 150 |
395 150 |
|
Масса твердомера, кг, не более |
60 |
69 |
|
Габаритные размеры, мм, не более: -основной блок; -дисплей |
250x667x621 191x147x71 |
300x66x766 191x147x71 |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию твердомера.
Комплектность
Комплект поставки определяется заказом в соответствии с технической документацией изготовителя.
Основной комплект включает:
- твердомер;
- блок управления с креплением;
- плоский столик для образцов, 064 мм;
- призматический столик (внешний 040 мм, ширина призмы 30 мм);
- защитный чехол;
- алмазный индентор по шкале Роквелла;
- твердосплавный шариковый индентор 01/16”;
- запасной твердосплавный шарик 01/16”;
- набор мер твердости по шкалам HRC, HR30N, HRBW, HR30TW;
- кейс с аксессуарами;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Mitutoyo Corporation», Япония.
СТБ 8009-98 «Приборы для измерения твердости по шкалам Роквелла А, В, C,N, Т. Методика поверки».
Заключение
Твердомеры серии HR-530 соответствуют технической документации фирмы «Mitutoyo Corporation», Япония.
Твердомеры соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии № ЕАЭС N RU Д-ОР.ВЯО1.В.349О6 от 30.05.2018).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
(действителен до 30.03.2024)
