Твердомеры Роквелла ТР Tochline
| Номер в ГРСИ РФ: | РБ 03 03 7896 21 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
|
Описание типа РБ 03 03 7896 21 [2021-07-05]
rb-03-03-7896-21_2021-07-05.pdf
|
Скачать |
Твердомеры Роквелла TP Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7896 21 |
| Наименование | Твердомеры Роквелла ТР Tochline |
| Год регистрации | 2021 |
| Номер сертификата | 14039 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2024-11-15 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-28-44, (4932)23-28-44, info@ziptest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по ТР Tochline - 01 МП "Твердомеры Роквелла ТР Tochline. Методика поверки", утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ООО "Автопрогресс-М", г. Москва, РФ (аттестат аккредитации - №RA.RU.311195, шифр поверительного клейма - АЦМ) (НТК №03-21). |
Поверители
Скачать
|
Описание типа РБ 03 03 7896 21 [2021-07-05]
rb-03-03-7896-21_2021-07-05.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры Роквелла TP Tochline (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла, в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Описание
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника. Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры Роквелла TP Tochline выпускаются в следующих модификациях: ТРС 5019ПА Tochline, ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline, ТР 5018ПА Tochline, TP 5018МС Tochline, ТР 5018М Tochline, ТР 5018М-01 Tochline, ТР 5018М-01С Tochline, ТР 5008ПА Tochline, ТР 5008А Tochline, ТР 5018ПАС Tochline. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, а также габаритными размерами и массой. Твердомеры ТРС 5019ПА Tochline, ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline реализуют шкалы Роквелла и Супер-Роквелла, остальные - только шкалы Роквелла.
Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-9.

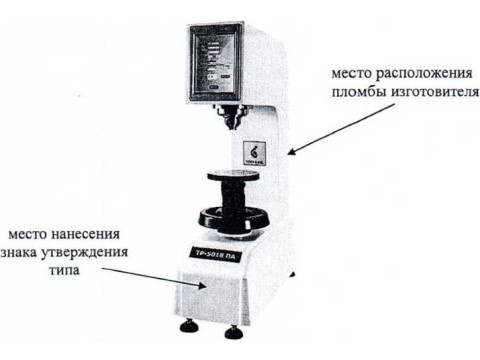

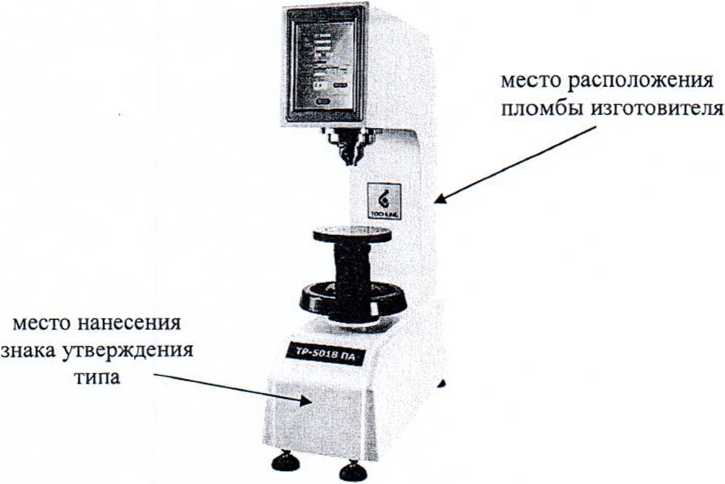

Рисунок 1 - Общий вид твердомеров ТР 5018ПА Tochline, ТРС 5019ПА Tochline
Рисунок 2 - Общий вид твердомеров TP 5018МС Tochline, ТРС 5019МС Tochline

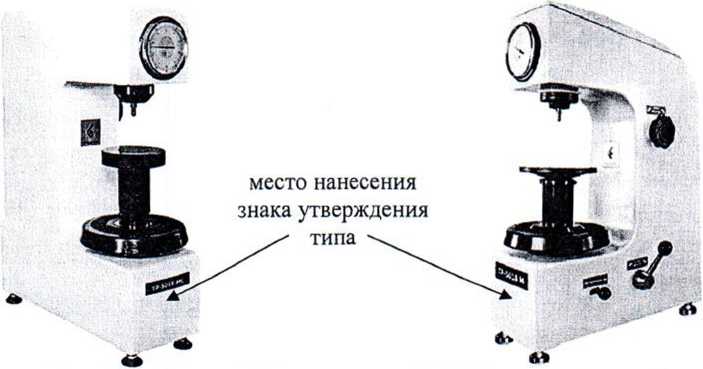

Рисунок 3 - Общий вид твердомеров ТР5018М Tochline
Рисунок 5 - Общий вид твердомеров ТР 5018М-01С Tochline, ТРС 5019М-01С Tochline

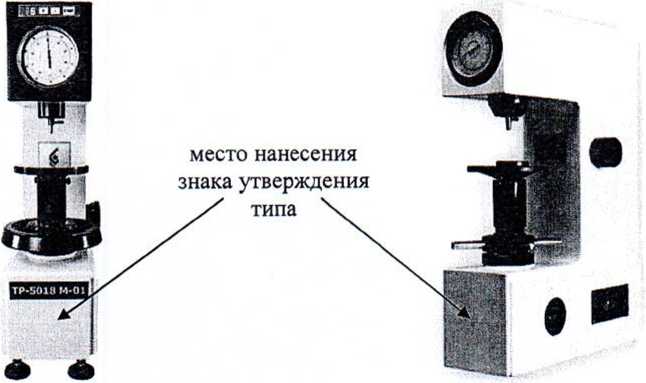

Рисунок 4 - Общий вид твердомеров TP 5018М-01 Tochline, ТРС 5019М-01 Tochline

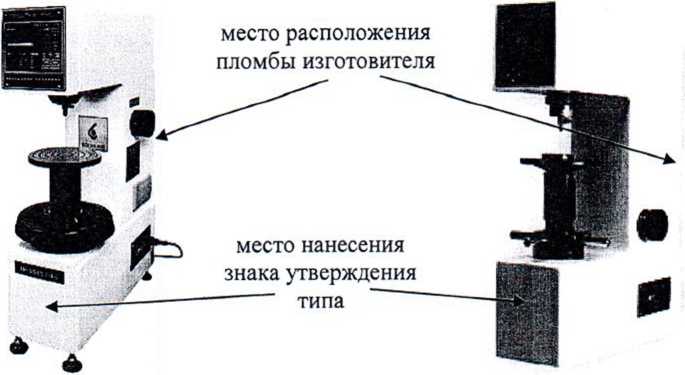

Рисунок 6 - Общий вид твердомеров ТР 5ОО8ПА Tochline, ТРС 5009ПА Tochline
Рисунок 7 - Общий вид твердомеров ТР 5008А Tochline

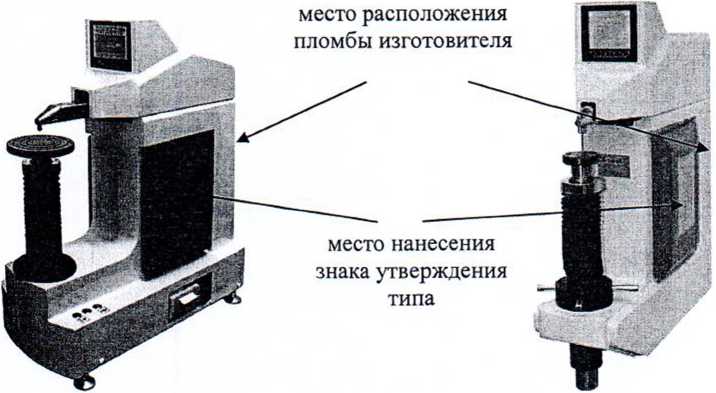

Рисунок 9 - Общий вид твердомеров ТРС 5019ПАС Tochline
Рисунок 8 - Общий вид твердомеров ТР 5018ПАС Tochline
Пломбирование твердомеров ТРС 5019МС Tochline, ТРС 5019М-01 Tochline, ТРС 5019М-01С Tochline, TP 5018МС Tochline, TP 5018М Tochline, TP 5018М-01 Tochline, TP 5018М-01С Tochline не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) твердомеров ТРС 5019ПА Tochline, ТРС 5009ПА Tochline, ТРС 5019ПАС Tochline, ТР 5018ПА Tochline, ТР 5008ПА Tochline, TP 5008А Tochline, ТР 5018ПАС Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Tochline ТР |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.00 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
|
Шкалы твердости |
Нагрузки, Н |
Пределы допустимого отклонения нагрузок, % | ||
|
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
|
Шкала Роквелла | ||||
|
HRA |
588,4 |
98,07 |
±2,0 |
±0,5 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
Продолжение таблицы 2
|
Шкалы твердости |
Нагрузки, Н |
Пределы допустимого отклонения нагрузок, % | ||
|
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
|
Шкала Супер-Роквелла | ||||
|
HR15N |
147,1 |
29,42 |
±2,0 |
±0,66 |
|
HR30N, HR30T |
294,2 | |||
|
HR45N |
441,3 | |||
Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров
|
Шкалы твердости |
Диапазоны измерения твердости |
Пределы допускаемой абсолютной погрешности |
|
Шкала Роквелла | ||
|
HRA |
от 70 HRA до 93 HRA включ. |
±1,2 HRA |
|
HRB |
от 20 HRB до 80 HRB * от 80 HRB до 100 HRB включ. |
±3,0 HRB ±2,0 HRB |
|
HRC |
от 20 HRC до 35 HRC * от 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
|
Шкала Супер-Роквелла | ||
|
HR15N |
от 70 HR15N до 94 HR15N включ. |
±1,0 HR15N |
|
HR30N |
от 40 HR30N до 76 HR30N * от 76 HR30N до 86 HR30N включ. |
±2,0 HR30N ±1,0 HR30N |
|
HR45N |
от 40 HR45N до 78 HR45N включ. |
±2,0 HR45N |
|
HR30T |
от 45 HR30T до 70 HR30T * от 70 HR30T до 82 HR30T включ. |
±3,0 HR30T ±2,0 HR30T |
|
Примечания: - параметр отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон - метрологические характеристики действительны для 5 измерений | ||
Таблица 4 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение | |||
|
ТР5018М |
TP 5018МС, ТРС 5019МС |
ТР5018М-01 |
ТРС 5019М-01 | |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от ±15 до ±35 80 | |||
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
- |
от 207 до 253 от 49,8 до 50,2 | ||
|
♦Габаритные размеры, мм, не более: - длина - ширина - высота |
470 240 630 |
460 230 660 |
520 240 700 |
520 215 700 |
|
♦Масса, кг, не более |
65 |
85 |
55 |
80 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |||
|
TP 5018М-01С, ТР5018ПАС, ТРС 5019М-01С, ТРС 5019ПАС |
TP 5ОО8А |
ТР 5008ПА, ТРС 5009ПА |
ТР5018ПА, ТРС 5019ПА | |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 | |||
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 207 до 253 от 49,8 до 50,2 | |||
|
♦Габаритные размеры, мм, не более: - длина - ширина - высота |
465 240 660 |
740 230 830 |
690 280 860 |
565 220 800 |
|
♦Масса, кг, не более |
85 |
90 |
90 |
80 |
Примечание:
- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены
Знак утверждения типа
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Таблица 5 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Роквелла TP Tochline |
TP Tochline ♦ |
1 шт. |
|
Сменные части |
- |
1 шт. |
|
Принадлежности |
- |
1 шт. |
|
Руководство по эксплуатации |
TP Tochline - 01 РЭ |
1 экз. |
|
Методика поверки |
TP Tochline - 01 МП |
1 экз. |
|
* В соответствии с заказом | ||
Поверка
осуществляется по документу TP Tochline - 01 МП «Твердомеры Роквелла TP Tochline. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 12.07.2019.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГОСТ 8.064-94.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С
ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)
ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла
ТУ 265162 - 164 - 69363963 - 18 «Твердомеры Роквелла TP Tochline. Технические условия»
