Приборы измерительные щитовые серии Е5 предназначены для измерения аналоговых сигналов напряжения и силы постоянного тока, сигналов термопреобразователей сопротивления, сигналов термопар,преобразования и отображения измерительной информации в визуальной форме.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 2377 19
Наименование	Приборы измерительные щитовые серии Е5
Год регистрации	2019
Номер сертификата	12832
Дата регистрации	2019-08-29
Срок действия	2024-08-29
Получатель сертификата	фирма "OMRON Corporation", Япония (JP), Китай (CH)

Производитель / Заявитель

фирма "OMRON Corporation", Япония, Китай

Адрес: Shiokoji Horikawa, Shimogyo-ku, Kyoto, 600-8530

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП. 1487-2005 (извещение №5).

Поверители

Скачать

	Описание типа РБ 03 10 2377 19 [2015-03-19] rb-03-10-2377-19_2015-03-19.pdf	Скачать
	Описание типа РБ 03 10 2377 19 [2021-07-22] rb-03-10-2377-19_2021-07-22.pdf	Скачать
	Описание типа РБ 03 10 2377 19 [2012-06-30] rb-03-10-2377-19_2012-06-30.pdf	Скачать
	Описание типа РБ 03 10 2377 19 [2014-07-30] rb-03-10-2377-19_2014-07-30.pdf	Скачать
	Описание типа РБ 03 10 2377 19 [2011-07-11] rb-03-10-2377-19_2011-07-11.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

Назначение

Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях по нефте- и газодобыче, транспортировке нефти и газа, нефтеперерабатывающей, металлургической, энергетикой, химической, нефтехимической, нефтяной, целлюлозно-бумажной и других областях хозяйственной деятельности.

Описание

Принцип работы приборов измерительных щитовых серии Е5 основан на измерении сигналов термопреобразователей сопротивлений, термопар, напряжения и силы постоянного тока, значения которых индицируются на цифровом табло, и сравнении этих значений с заданным значением температуры, которое задается при помощи клавиш на лицевой панели прибора. В зависимости от результата сравнения прибор включает или отключает необходимый исполнительный механизм, подключенный к управляющим выходам прибора, выполняя таким образом нагревание, охлаждение или регулирование температуры. При этом параметры регулирования (ПИД-регулятора) задаются в зависимости от задач технологического процесса при помощи клавиш на лицевой панели прибора.

Приборы представляют собой базовые измерительные устройства, дополнительно комплектуемые платами дискретных или аналоговых выходов, а также коммуникационными платами (RS232C, RS422, RS485).

Программное обеспечение влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

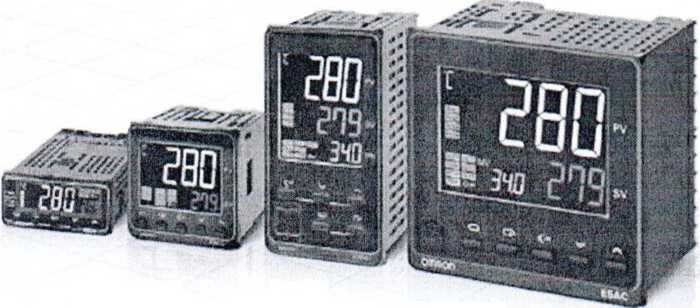

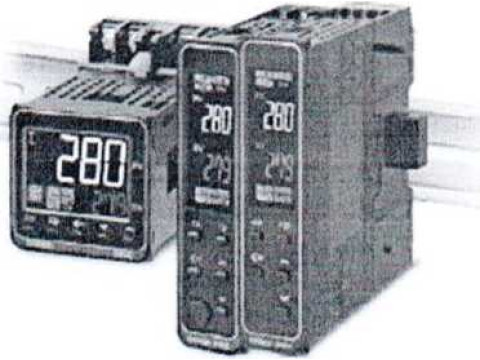

Внешний вид приборов представлен на рисунке 1.

Рисунок 1 - Внешний вид приборов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приборов представлены в

таблицах 1-5

Таблица 1 - Прибор Е5СС, E5DC

Наименование характеристики	Значение
Диапазон измерения напряжения постоянного тока, В	от 0 до 10; от 0 до 5; от 1 до 5
Диапазоны измерения силы постоянного тока, мА	от 0 до 20; от 4 до 20
Пределы допускаемой основной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока при температуре (23±3) °C	±(0.2 % от ДИ + 1 ед. мл. разр.)

Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов си

лы постоянного тока, вызванной изменением температуры воздуха в условиях эксплуатации__________________________

Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %______

Диапазоны входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009

±(1,0 % от ДИ + 1 ед. мл. разр.)

Пределы допускаемой основной погрешности измерения сигналов от термопреобразователей сопротивления при тем-пературе(23+3)°C______________________________________

Пределы допускаемой дополнительной погрешности измерения сигналов от термопреобразователей сопротивления, вызванной изменением температуры воздуха в условиях эксплуатации__

Диапазоны входного сигнала от термопар по СТБ ГОСТ Р 8.585-2004

Пределы допускаемой основной погрешности измерения сигналов от термопар (при температуре 23 ± 3 °C)’1

Пределы допускаемой дополнительной погрешности измерения сигналов оттермопар, вызванной изменением температуры воздуха в условиях эксплуатации 2

Пределы допускаемой дополнительной погрешности измерения сигналов оттермопар, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %’2

±(1,0 % от ДИ + 1 ед. мл. разр.)__

Pt100 (от минус 200 °C до плюс 850 °C)

Pt100 (от минус 199,9 °C до плюс 500 °C) РИ 00 (от 0,0 °C до 100,0 °C)____________

±(0,2 % от ИВ + 1 ед. мл. разр.) или

±(0,8 °C + 1 ед. мл. разр.)

(в зависимости от того что больше)

±(1,0 % от ИВ + 1 ед. мл. разр.) или

±(2 °C + 1 ед. мл. разр.)

(в зависимости от того что больше)

±(1,0 % от ИВ + 1 ед. мл. разр.) или

±(2 °C + 1 ед. мл. разр.)

(в зависимости от того что больше)__________

В (от 100 °C до 1800 °C)

Е (от минус 200 °C до плюс 600 °C)

J (от минус 100 °C до плюс 850 °C)

J (от минус 20,0 °C до плюс 400,0 °C)

К (от минус 200 °C до плюс 1300 °C)

К (от минус 20,0 °C до плюс 500,0 °C)

N (от минус 200 °C до плюс 1300 °C)

R (от минус 0 °C до плюс 1700 °C)

S (от минус 0 °C до плюс 1700 °C)

Т (от минус 200 °C до плюс 400 °C)

Т (от минус 199,9 °C до плюс 400,0 °C)_______

±(0,3 % от ИВ + 1 ед. мл. разр.) или

±(1,0 °C + 1 ед. мл. разр.)

(в зависимости от того что больше)_________

R, S, В ±(1 % от ИВ + 1 ед. мл. разр.) или

±(10 °C + 1 ед. мл. разр.)

(в зависимости от того что больше)

J, Т, Е, К, N ±(1 % от ИВ + 1 ед. мл. разр.) или ±(4 °C + 1 ед. мл. разр.)

(в зависимости от того что больше)__

R, S, В ±(1 % от ИВ + 1 ед. мл. разр.) или

±(10 °C + 1 ед. мл. разр.)

(в зависимости от того что больше)

Наименование характеристики	Значение
Напряжение и частота питающей сети переменного тока	от 100 ДО 240 В, 50 Гц 24 В, 50 Гц
Номинальное напряжение питания постоянного тока	24 В
Максимальная потребляемая мощность	7,5 ВА(3 Вт)
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха	от минус 10 °C до плюс 55°C до 85 % при температуре 25 °C
Диапазон температур транспортирования и хранения	от минус 25 °C до плюс 65°C
Степень защиты оболочки по ГОСТ 14254-96 (передняя панель/задняя сторона)	IP66/IP20
Примечание: ДИ - диапазон измерения, ИВ - измеряемая величина 1 Пределы допускаемой основной погрешности измерения сигналов: - для термопары К (от минус 200 °C до минус 100 °C): +(2,0 °C + 1 ед. мл. разр.); - для термопары В (от 100°C до 400 °C) погрешность не нормируется; - для термопары В (от 400 °C до 800 °C): ±5,0 °C ; - для термопары R, S (от 0°С до 200 °C): ±(3,0 °C + 1 ед. мл. разр.) ' Пределы допускаемой основной погрешности измерения сигналов: - для термопары К (от минус 200 °C до минус 100 °C): ±10,0 °C.

Таблица 2 - Приборы Е5ЕС, Е5АС

Наименование характеристики	Значение
Диапазон измерения напряжения постоянного тока, В	от 0 до 10, от 0 до 5, от 1 до 5
Диапазоны измерения силы постоянного тока, мА	от 0 до 20, от 4 до 20
Пределы допускаемой основной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока при температуре (23±3) °C	+(0,2 % от ДИ + 1 ед. мл. разр.)
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением температуры воздуха в условиях эксплуатации	±(1.0 % от ДИ + 1 ед. мл. разр.)
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %	±(1.0 % от ДИ + 1 ед. мл. разр.)
Диапазоны входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009	РИ00 (от минус 200 °C до плюс 850 °C) РИ 00 (от минус 199.9 °C до плюс 500 °C) РИОО (от 0,0 °C до 100,0 °C)
Пределы допускаемой основной погрешности измерения сигналов от термопреобразователей сопротивления при температуре (23±3)°C	±(0.2 % от ИВ + 1 ед. мл. разр.) или ±(0.8 °C + 1 ед. мл. разр.) (в зависимости оттого что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов от термопреобразователей сопротивления, вызванной изменением температуры воздуха в условиях эксплуатации	±(1,0 % от ИВ + 1 ед мл. разр.) или ±(2 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %	±(1,0 % от ИВ + 1 ед. мл. разр.) или ±(2 °C + 1 ед. мл. разр.) (в зависимости от того что больше)

Наименование характеристики	Значение
Диапазоны входного сигнала от термопар по СТБ ГОСТ Р 8.585-2004	В (от 100 °C до 1800 °C) Е (от минус 200 °C до плюс 600 °C) J (от минус 100 °C до плюс 850 °C) J (от минус 20,0 °C до плюс 400,0 °C) К (от минус 200 °C до плюс 1300 °C) К (от минус 20,0 °C до плюс 500,0 °C) N (от минус 200 °C до плюс 1300 °C) R (от минус 0 °C до плюс 1700 °C) S (от минус 0 °C до плюс 1700 °C) Т (от минус 200 °C до плюс 400 °C) Т (от минус 199.9 °C до плюс 400,0 °C)
Пределы допускаемой основной погрешности измерения сигналов от термопар (при температуре 23±3 °C)	±(0,3 % от ИВ + 1 ед. мл. разр.) или ±(1.0 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов от термопар, вызванной изменением температуры воздуха в условиях эксплуатации	R, S, В ±(1 % от ИВ + 1 ед. мл. разр.) или ±(10 °C + 1 ед. мл. разр.) (в зависимости от того что больше) J, Т, Е, К, N ±(1 % от ИВ + 1 ед. мл. разр.) или ±(4 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов оттермопар, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %	R, S, В ±(1 % от ИВ + 1 ед. мл. разр.) или ±(10 °C + 1 ед. мл. разр.) (в зависимости от того что больше) J, Т, Е, К, N ±(1 % от ИВ + 1 ед. мл. разр.) или ±(4 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Напряжение и частота питающей сети переменного тока	от 100 до 240 В, 50 Гц 24 В, 50 Гц
Номинальное напряжение питания постоянного тока	24 В
Максимальная потребляемая мощность	10 В-А
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха	от минус 10 °C до плюс 55°C до 85 % при температуре 25 °C
Диапазон температур транспортирования и хранения	от минус 25 °C до плюс 65 °C
Степень защиты оболочки по ГОСТ 14254-96 (передняя панель/задняя сторона)	IP66/IP20
Примечание: ДИ - диапазон измерения, ИВ - измеряемая величина 1 Пределы допускаемой основной погрешности измерения сигналов: - для термопары К (от минус 200 °C до минус 100 °C): ±(2,0 °C + 1 ед. мл. разр.); - для термопары В (от 100 °C до 400 °C) погрешность не нормируется; - для термопары В (от 400 "С до 800 °C): ±5,0 °C ; : для термопары R, S (от 0°С до 200 °C): ±(3,0 °C + 1 ед. мл. разр.) 2 Пределы допускаемой основной погрешности измерения сигналов: - для термопары К (от минус 200 °C до минус 100°C): ±10,0 °C.

Таблица 3 - Прибор E5GC

Наименование характеристики	Значение
Диапазон измерения напряжения постоянного тока, В	от 0 до 10, от 0 до 5, от 1 до 5
Диапазоны измерения силы постоянного тока, мА	от 0 до 20. от 4 до 20
Пределы допускаемой основной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока (при температуре 23±3 °C)	±(0,2 % от ДИ + 1 ед. мл. разр.)
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением температуры воздуха в условиях эксплуатации	±(1,0 % от ДИ + 1 ед. мл. разр.)

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %	±(1,0 % от ДИ + 1 ед. мл. разр.)
Диапазоны входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009	Pt100 (от минус 200 °C до плюс 850 °C) Pt100 (от минус 199,9 °C до плюс 500 °C) Pt100 (от 0,0 °C до 100,0 °C)
Пределы допускаемой основной погрешности измерения сигналов от термопреобразователей сопротивления при температуре(23+3)°C	±(0,2 % от ИВ + 1 ед. мл. разр.) или ±(0,8 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов от термопреобразователей сопротивления, вызванной изменением температуры воздуха в условиях эксплуатации	±(1,0 % от ИВ + 1 ед. мл. разр.) или ±(2 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %	±(1,0 % от ИВ + 1 ед. мл разр.) или ±(2 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Диапазоны входного сигнала от термопар по СТБ ГОСТ Р 8.585-2004	В (от 100 °C до 1800 °C) Е (от минус 200 °C до плюс 600 °C) J (от минус 100 °C до плюс 850 °C) J (от минус 20,0 °C до плюс 400,0 °C) К (от минус 200 °C до плюс 1300 °C) К (от минус 20,0 °C до плюс 500,0 °C) N (от минус 200 °C до плюс 1300 °C) R (от минус 0 °C до плюс 1700 °C) S (от минус 0 °C до плюс 1700 °C) Т (от минус 200 °C до плюс 400 °C) Т (от минус 199,9 °C до плюс 400,0 °C)
Пределы допускаемой основной погрешности измерения сигналов от термопар при температуре (23±3) °C 1	±(0,3 % от ИВ + 1 ед. мл. разр.) или ±(1,0 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов от термопар, вызванной изменением температуры воздуха в условиях эксплуатации 2	R, S, В ±(1% от ИВ + 1 ед. мл. разр.) или ±(10 °C + 1 ед. мл. разр.) (в зависимости от того что больше) J, Т, Е, К, N ±(1 % от ИВ + 1 ед. мл. разр.) или ±(4 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов от термопар, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 % 2	R, S, В ±(1 % от ИВ + 1 ед. мл. разр.) или ±(10 °C + 1 ед. мл. разр.) (в зависимости от того что больше) J, Т, Е, К, N ±(1 % от ИВ + 1 ед. мл. разр.) или ±(4 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Напряжение и частота питающей сети переменного тока	от 100 до 240 В, 50 Гц (24 В, 50 Гц)
Номинальное напряжение питания постоянного тока	24 В
Максимальная потребляемая мощность	5,5 ВА
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха	от минус 10 °C до плюс 55 °C до 85 % при температуре 25 °C
Диапазон температур транспортирования и хранения	от минус 25 °C до плюс 65 °C
Степень защиты оболочки по ГОСТ 14254-96 (передняя панель/задняя сторона)	IP66/IP20

Примечание:

ДИ - диапазон измерения, ИВ - измеряемая величина

1 Пределы допускаемой основной погрешности измерения сигналов:

- для термопары К (от минус 200 °C до минус 100 °C): +(2,0 °C + 1 ед. мл. разр.);

- для термопары В (от 100 °C до 400 °C) погрешность не нормируется;

- для термопары В (от 400 °C до 800 °C): +5,0 °C ;

-для термопары R, S (от 0°С до 200 °C): +(3,0 °C + 1 ед. мл. разр.)

' Пределы допускаемой основной погрешности измерения сигналов:

- для термопары К (от минус 200 °C до минус 100 °C): ±10,0 °C.________________

Таблица 4 - Прибор Е5СВ

Наименование характеристики	Значение
Диапазоны входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009	Pt100 (от минус 200 °C до плюс 850 °C) Pt100 (от минус 199.9 °C до плюс 500,0 °C)_______
Пределы допускаемой основной погрешности измерения сигналов от термопреобразователей сопротивления при температуре(23±3) °C	(±0,5 % от ИВ или ±1 °C в зависимости от того что больше) 1 ед. мл. разр.
Пределы допускаемой дополнительной погрешности измерения сигналов от термопреобразователей сопротивления, вызванной изменением температуры воздуха в условиях эксплуатации	(±1,0 % от ИВ или ±2 °C в зависимости от того что больше) 1 ед. мл. разр.
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %	±(1,0 % от ИВ или ±2 °C в зависимости оттого что больше) 1 ед. мл. разр.
Диапазоны входного сигнала от термопар по СТБ ГОСТ Р 8.585-2004	J (от минус 100 °C до плюс 850 °C) J (от минус 20.0 °C до плюс 400,0 °C) К (от минус 200 °C до плюс 1300 °C) К (от минус 20,0 °C до плюс 500,0 °C) R (от минус 0 °C до плюс 1700 °C) S (от минус 0 °C до плюс 1700 °C) Т (от минус 200 °C до плюс 400 °C) Т (от минус 199,9 °C до плюс 400,0 °C)
Пределы допускаемой основной погрешности измерения сигналов от термопар при температуре (23±3) °C 1	(±0,5 % от ИВ или ±1 °C в зависимости от того что больше) ± 1 ед. мл. разр.
Пределы допускаемой дополнительной погрешности измерения сигналов от термопар, вызванной изменением температуры воздуха в условиях эксплуатации 2	R, S (±0,5% от ИВ или ±10 °C в зависимости от того что больше) ± 1 ед. мл. разр. J, К, Т (±0,5% от ИВ или ±4 °C в зависимости от того что больше) ± 1 ед. мл. разр.
Пределы допускаемой дополнительной погрешности измерения сигналов от термопар, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %2	R, S (±0,5% от ИВ или ±10 °C в зависимости от того что больше) ± 1 ед. мл. разр. J, К, Т (±0.5% от ИВ или ±4 °C в зависимости от того что больше) ± 1 ед. мл. разр.
Напряжение и частота питающей сети переменного тока	от 100 до 240 В. 50 Гц (24 В, 50 Гц)
Номинальное напряжение питания постоянного тока	24 В
Максимальная потребляемая мощность	5,5 ВА
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха	от минус 10 °C до плюс 55 °C до 85 % при температуре 25°C
Диапазон температур транспортирования и хранения	от минус 25 °C до плюс 60 °C
Степень защиты оболочки по ГОСТ 14254-96 (передняя панель/задняя сторона)	IP66/IP20

Примечание:

ДИ - диапазон измерения, ИВ - измеряемая величина

1 Пределы допускаемой основной погрешности измерения сигналов:

- для термопары К (от минус 200 °C до минус 100 °C): ±(2,0 °C + 1 ед. мл. разр.);

- для термопары R, S (от 0°С до 200 °C): ±(3,0 °C + 1 ед. мл. разр.)

2 Пределы допускаемой основной погрешности измерения сигналов:

- для термопары К (от минус 200 °C до минус 100 °C): ±10,0 °C.

Таблица 5 -

E5CD, E5ED

Наименование характеристики	Значение
Диапазон измерения напряжения постоянного тока, В	от 0 до 10, от 0 до 5, от 1 до 5
Диапазоны измерения силы постоянного тока, мА	от 0 до 20, от 4 до 20
Пределы допускаемой основной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока (при температуре 23±3 °C)	±(0,2 % от ДИ + 1 ед. мл. разр.)
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением температуры воздуха в условиях эксплуатации	±(1.0 % от ДИ + 1 ед. мл. разр/) л ' г'' \.

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %	±(1,0 % от ДИ + 1 ед мл разр.)
Диапазоны входного сигнала от термопреобразователя сопротивления по ГОСТ 6651-2009	Pt100 (от минус 200 °C до плюс 850 °C) Pt100 (от минус 199,9 °C до плюс 500 °C) РИ 00 (от 0,0 °C до 100,0 °C)
Пределы допускаемой основной погрешности измерения сигналов от термопреобразователей сопротивления при температуре(23±3)°C	±(0.2 % от ИВ + 1 ед. мл. разр.) или ±(0,8 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов от термопреобразователей сопротивления, вызванной изменением температуры воздуха в условиях эксплуатации	±(1,0 % от ИВ + 1 ед. мл. разр.) или ±(2,0 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов напряжения постоянного тока и сигналов силы постоянного тока, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 %	±(1,0 % от ИВ + 1 ед. мл. разр.) или ±(2,0 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Диапазоны входного сигнала от термопар по СТБ ГОСТ Р 8.585-2004	В (от 0 °C до 1800 °C) Е (от минус 200 °C до плюс 600 °C) J (от минус 100 °C до плюс 850 °C) J (от минус 20,0 °C до плюс 400,0 °C) К (от минус 200 °C до плюс 1300 °C) К (от минус 20,0 °C до плюс 500,0 °C) N (от минус 200 °C до плюс 1300 °C) R (от минус 0 °C до плюс 1700 °C) S (от минус 0 °C до плюс 1700 °C) Т (от минус 200 °C до плюс 400 °C) Т (от минус 199,9 °C до плюс 400,0 °C)
Пределы допускаемой основной погрешности измерения сигналов от термопар при температуре (23±3) °C ’	±(0,3 % от ИВ + 1 ед. мл. разр.) или ±(1,0 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов оттермопар, вызванной изменением температуры воздуха в условиях эксплуатации 2	R, S, В ±(1% от ИВ + 1 ед. мл. разр.) или ±(10 °C + 1 ед. мл. разр.) (в зависимости от того что больше) J, Т. Е, К, N ±(1 % от ИВ + 1 ед. мл. разр.) или ±(4 °C + 1 ед. мл. разр ) (в зависимости от того что больше)
Пределы допускаемой дополнительной погрешности измерения сигналов от термопар, вызванной изменением напряжения питания от номинального значения (100 - 240 В) на минус 15 % и плюс 10 % 2	R, S, В ±(1 % от ИВ + 1 ед. мл. разр.) или ±(10 °C + 1 ед. мл. разр.) (в зависимости от того что больше) J, Т, Е, К, N ±(1 % от ИВ + 1 ед. мл. разр.) или ±(4 °C + 1 ед. мл. разр.) (в зависимости от того что больше)
Напряжение и частота питающей сети переменного тока	от 100 до 240 В, 50 Гц (24 В. 50 Гц)
Номинальное напряжение питания постоянного тока	24 В
Максимальная потребляемая мощность	6,5 В А
Условия эксплуатации: Диапазон температур окружающего воздуха Относительная влажность окружающего воздуха	от минус 10 °C до плюс 55 °C до 85 % при температуре 25°C
Диапазон температур транспортирования и хранения	от минус 25 °C до плюс 65 °C
Степень защиты оболочки по ГОСТ 14254-96 (передняя панель/задняя сторона)	IP66/IP20
Примечание: ДИ - диапазон измерения, ИВ - измеряемая величина 1 Пределы допускаемой основной погрешности измерения сигналов: - для термопары К (от минус 200 °C до минус 100°C): ±(2,0 °C + 1 ед. мл. разр.); ///'’'—7. ' - для термопары В (от 100°C до 400 °C) погрешность не нормируется; // Л :,/ V - для термопары В (от 400 °C до 800 °C): ±5,0 °C ; 1/ \ - для термопары R, S (от 0°С до 200 °C): ±(3,0 °C + 1 ед. мл. разр.) Ц I ' Ч.,. 2 Пределы допускаемой основной погрешности измерения сигналов: v \ , . Г / - для термопары К (от минус 200 °C до минус 100 °C): ±10,0 °C. W4

Знак утверждения типа

Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.

Комплектность

Комплект поставки прибора указан в таблице 6.

Таблица 6

Наименование	Количество
Прибор	1
Упаковка	1
Руководство по эксплуатации	1

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «OMRON Corporation» (Китай, Япония).

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ГОСТ 6651-2009 «Термопреобразователи сопротивления. Общие технические требования и методы испытаний».

СТБ ГОСТ Р 8.585-2004 «Термопары. Номинальные статические характеристики преобразования».

МП.МН 1487-2005 «Приборы измерительные щитовые серии Е5. Методика поверки».

Заключение

Приборы измерительные щитовые серии Е5 соответствуют требованиям документации фирмы «OMRON Corporation» (Китай, Япония), ГОСТ 12997-84, ТР ТС 004/2011,ТР ТС 020/2011 (сертификат соответствия № RU С-ЗР.БЛ08.В.00061/18, выданный органом по сертификации «ИВАНОВО-СЕРТИФИКАТ» ООО «Ивановский Фонд Сертификат», действителен по 28.12.2023;

Межповерочный интервал - не более 24 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
