Контроллеры программируемые SYSMAC CS1
| Номер в ГРСИ РФ: | РБ 03 23 1622 19 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Omron Corporation", Япония |
Контроллеры программируемые SYSMAC CS1 (далее - контроллеры) предназначены для сбора измеряемой на объекте управления информации, ее преобразования и вычислительной обработки, отображения, архивирования, расчета и выдачи на объект управления дискретных и аналоговых управляющих воздействий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 1622 19 |
| Наименование | Контроллеры программируемые SYSMAC CS1 |
| Год регистрации | 2019 |
| Номер сертификата | 12831 |
| Дата регистрации | 2019-08-29 |
| Срок действия | 2024-08-29 |
| Получатель сертификата | фирма "OMRON Corporation", Япония (JP), Нидерланды (NL) |
Производитель / Заявитель
фирма "OMRON Corporation", Япония, Нидерланды
Адрес: 66 Matsumoto, Mishima-city, Shizuoka 411-8511
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1488-2005 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 23 1622 19 [2009-06-11]
rb-03-23-1622-19_2009-06-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1622 19 [2021-07-22]
rb-03-23-1622-19_2021-07-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1622 19 [2014-07-31]
rb-03-23-1622-19_2014-07-31.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры программируемые SYSMAC CS1 (далее - контроллеры) предназначены для сбора измеряемой на объекте управления информации, ее преобразования и вычислительной обработки, отображения, архивирования, расчета и выдачи на объект управления дискретных и аналоговых управляющих воздействий.
Контроллеры могут применяться в составе систем управления технологическими процессами, информационных измерительных систем, а также других устройств.
Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях по нефте- и газодобыче, транспортировке нефти и газа, нефтеперерабатывающей, металлургической, энергетикой, химической, нефтехимической, нефтяной, целлюлозно-бумажной и других областях хозяйственной деятельности.
Описание
Контроллеры представляют собой совокупность периферийных устройств, станции удаленного ввода/вывода данных, главного процессора, которая включает:
- модули ввода аналоговых и дискретных сигналов;
- модули вывода аналоговых и дискретных сигналов;
- модули обмена данными;
- устройство электропитания;
- подсистемы для выполнения специальных функций.
Компоненты, входящие в состав контроллеров, объединяются шиной данных или магистралью данных.
Контроллеры поддерживают следующие коммуникационные /'йнШр^ёйсь!: RS232, RS422, RS485, Controller Link, Ethernet, Compobus-D, Compobu^^\^^rip6Net,
ProfiNet, ProfiBus, Sysmac Link и свободные протоколы.
Контроллеры обеспечивают восприятие измерительной информации, представленной унифицированными сигналами напряжения постоянного тока, силы постоянного тока, а также сигналами от термопреобразователей сопротивления, термопар и дискретными сигналами.
Программное обеспечение влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Общий вид контроллера представлен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

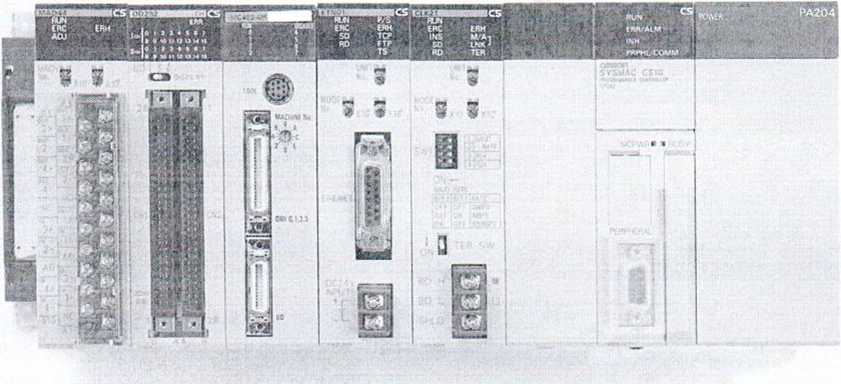

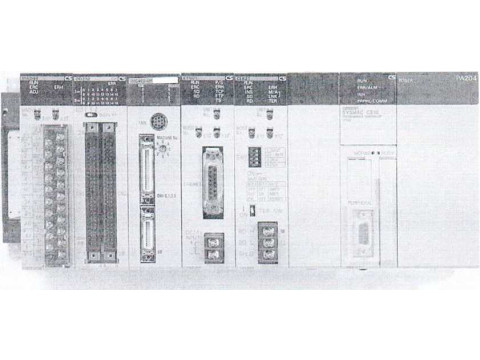

Рисунок 1 - Внешний вид приборов
Бе л
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов представлены в таблицах 1-5
Таблица 1 _______
|
Наименование оборудования |
Типы сигналов |
Пределы допускаемой приведенной погрешности (в диапазоне температур НУ), % от диапазона |
Пределы допускаемой приведенной погрешности (в диапазоне температур РУ), % от диапазона |
|
CS1W-AD081-V1 |
от 1 до 5 В от 0 до 5 В от 0 до 10 В от минус 10 В до плюс 10 В |
±0,2 % |
±0,4 % |
|
от 4 до 20 мА |
±0.4 % |
±0,6 % | |
|
CS1W-AD161 |
от 1 до 5 В от 0 до 5 В от Одо 10 В от минус 10 В до плюс 10В |
±0,2 % |
±0,4 % |
|
от 4 до 20 мА | |||
|
CS1W-PDC11 |
от минус 1.25 В до плюс 1,25 В от 0 до 1,25 В от 1 до 5 В от минус 5 В до плюс 5 В от 0 до 5 В от минус 10 В до плюс 10 В от 0 до 10 В |
±0,05 % |
±0,008 %* |
|
от 4 до 20 мА от 0 до 20 мА | |||
|
CS1W-PDC55 |
от 0 до 10 В от 0 до 5 В от 1 до 5 В |
±0.3 % |
±0,01 %* |
|
от 4 до 20 мА |
±0,012 %* | ||
|
DRT2-AD04H (4 входа) |
от Одо 10 В от 0 до 5 В от 1 до 5 В |
±0,3 % |
±0,6 % |
|
от 4 до 20 мА от 0 до 20 мА |
±0.4 % |
±0,8 % | |
|
от 0 до 10 В | |||
|
от 0 до 5 В | |||
|
от 1 до 5 В | |||
|
от минус 10 В до 10 В | |||
|
от 4 до 20 мА | |||
|
от 0 до 20 мА |
Примечание
НУ - нормальные условия температур окружающего воздуха от 23 ±2 °C (для модулей CS1W-AD081-V1, CS1W-AD161, ), 25 ±2 °C (для модулей CS1W-PDC11, CS1W-PDC55 DRT2-AD04, DRT2-AD04H, GRT1-AD2);
РУ - Рабочий диапазон температур окружающего воздуха от О °C до 55 °C; для модулей DRT2-AD04, DRT2-AD04H, GRT1-AD2 от минус 10 °C до плюс 55 °C;
* - указаны пределы допускаемой дополнительной погрешности, % от диапазона на каждый °C отличный от НУ;
Условия хранения/транспортирования: температура окружающего воздуха от минус 25 °C до плюс 65 °C.
Таблица 2
|
Характеристика |
Значение | ||
|
CS1W-PTS12 |
CS1W-PTS56 |
GRT1-TS2P | |
|
Тип подсоединяемого термопреобразователя сопротивления по ГОСТ 6651-2009 |
РН 00 |
Pt100 |
РН 00 |
|
Диапазон преобразования температур, °C |
от минус 200 до плюс 850 |
от минус 200 до плюс 650 |
от минус 200 до плюс 850 |
|
Пределы допускаемой основной погрешности (в диапазоне температур НУ), |
±0,05 % от ИВ или ±0,1 °C (что больше) |
±0,3 % ИВ ±1 ед. мл. разр. ИЛИ ±0,8 °C ±1 ед. мл разр. (что больше) |
±0,3 % ИВ ±1 ед. мл. разр. ИЛИ ±0,8 °C ±1 ед. мл. разр. (что больше) |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры воздуха (в РУ) |
±0,009 %* |
±0,06 °C (в диапазоне температур от минус 200 до плюс 200 °C) ±0,0285 % (в диапазоне температур от 200 до 650 °C) |
±1,0 % от И В ±1 ед. мл. разр или ±2,0 °C ±1 ед. мл. разр. (что больше) |
Примечание
НУ - нормальные условия температур окружающего воздуха от 25 ±2 °C;
ИВ - измеренная величина;
РУ - Рабочий диапазон температур окружающего воздуха от О °C до 55 °C; для модуля GRT1-TS2P от минус 10 °C до плюс 55 °C;
* указан предел допускаемой дополнительной погрешности, % от ИВ на каждый °C отличный от НУ;
Условия хранения/транспортирования: температура окружающего воздуха от минус 25 °C до плюс 65 °C.
Таблица^
|
Характеристика |
Значение | ||
|
CS1W-PTS11 |
CS1W-PTS55 |
GRT1-TS2T | |
|
Тип подсоединяемых термопар и диапазон температур СТБ ГОСТ Р 8.585-2004 |
R (от минус 50 до плюс 1768 °C) S (от минус 50 до плюс 1768 °C) В (от Одо 1820 °C) J (от минус 210 до плюс 1200 °C) Т (от минус 270 до плюс 400 °C) К (от минус 270 до плюс 1372 °C) Е (от минус 270 до 1000 °C) N (от минус 200 до плюс 1300 °C) |
R (от 0 до плюс 1700 °C) S (от минус 50 до плюс 1700 °C) В (от 400 до 1800 °C) J (от минус 100 до плюс 850 °C) Т (от минус 200 до плюс 400 °C) К (от минус 200 до плюс 1300 °C) |
R (от 0 до плюс 1700 °C) S (от 0 до плюс 1700 °C) В (от 100 до 1800 °C) J (от минус 100 до плюс 850 °C) Т (от минус 200 до плюс 400 °C) К (от минус 200 до плюс 1300 °C) Е (от 0 до 600 °C) N (от минус 200 до плюс 1300 °C) |
|
Пределы допускаемой основной погрешности (в диапазоне температур НУ) - |
R, S, В ±0,1% от ДИ J, т, к ±0,05% от ДИ С учётом; В НН (от 0°С до 400°С) ±3,0 °C (от 400 °C до 800 °C) |
±0,3% от ИВ ±1 ед. мл. разр. или ±1 °C ±1 ед. мл. разр. (что больше) С учётом: К, Т ±2,0 °C ±1 ед. мл. разр. (от минус 200 до минус 100 °C) |
±2 °C ±1 ед. мл. разр. К, Т, N ±4 °C ±1 ед. мл. разр. (от минус 200 до минус 100 °C) |
Государственный регсто 1 средств измеряй / ■ \ Республики бйпарусь /
\Для документов/ /
^Ч^елГУ^-^
ЛйсТ“4щйстов 7
Окончание таблицы 3
|
Характеристика |
Значение | ||
|
CS1W-PTS11 |
CS1W-PTS55 |
GRT1-TS2T | |
|
Пределы допускаемой основной погрешности (в диапазоне температур НУ) |
Е НН (от минус 270°С до минус 250°С) ±1,2 °C (от минус 250 °C до минус 200 °C) К НН (от минус 270°С до минус 250°С) +2.0 °C (от минус 250 °C до минус 200 °C) N НН (от минус 270°С до минус 200°С) ±1,6 °C (от минус 200 °C до минус 200 °C) R НН (от минус 50°С до 0°С) +2,5 °C (отО °C до 100 °C) S +3,2 °C (50 °C до 0 °C) ±2,5 °C (от0°С до 100 °C) Т НН (от минус 270°С до минус 200°С) ±0,7 °C (180 °C до0°С) ±1,3 °C (от минус 200 °C до плюс 180 °C) |
R ±3,0 °C ±1 ед. мл. разр. (от 0 до плюс 200 °C) S ±3,0 °C ±1 ед. мл. разр. (от минус 50 до плюс 200 °C) |
R ±4 "С ±1 ед. мл. разр. (от 0 до 200 °C) S ±4 °C ±1 ед. мл. разр. (от минус 50 до плюс 200 °C) В не нормируется (от 100 до 400 °C) |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры воздуха на 1 °C в условиях РД |
±0,01 % от диапазона в мВ |
R, S ±0,43 °C (от 0 до 200 °C) ±0,29 °C (от 200 доЮОО °C) ±0,0285 % (от 1000 ДО1700 °C) |
R, S, В ±1 % от ИВ ± 1 ед. мл. разр. или ±10 °C ± 1 ед. мл. разр. (что больше) |
|
В ±0,43 °C (от 400 до 800 °C) ±0,29 °C (от 800 до 1000 °C) ±0,0285 % (от 1000 до 1800 °C) |
К, J, ±1 % от ИВ ± 1 ед. мл. разр. или ±6 °C ± 1 ед. мл. разр. (что больше) | ||
|
К ±0,29 °C (от минус 200 до минус 100 °C) ±0,11 °C (от минус 100 до плюс 400 °C) ±0,0285 % (от 400 до 1300 °C) |
Е, N, Т ±1 % от ИВ + 1 ед. мл. разр. или ±7 °C ± 1 ед. мл. разр. (что больше) I | ||
|
J ±0,11 °C (от минус 100 до плюс 400 °C) ±0,0285 % (от 400 до 850 °C) | |||
|
Т ±0,29 °C (от минус 200 до минус 100 °C) ±0,11 °C (от минус 100 до плюс 400 °C) | |||
Примечание
НУ - нормальные условия температур окружающего воздуха от 25 ±2 °C;
ИВ - измеренная величина; ДИ - диапазон измерений; НН - погрешность не нормирует!
РУ - Рабочий диапазон температур окружающего воздуха от О °C до 55 °C; для модул^ нус 10 °C до плюс 55 °C;
средств измерений Ресгтублики Бел.мУг.ь
Условия хранения/транспортирования: температура окружающего воздуха от минус 25 °C до
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта и упаковку контроллера типографским способом.
Комплектность
Комплект поставки прибора указан в таблице 4.
Таблица 4
Наименование
Контроллер
Упаковка
Руководство по эксплуатации
Количество
1 шт.
1 шт.
1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «OMRON Corporation» (Нидерланды, Япония).
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
ГОСТ 6651-2009 «Термопреобразователи сопротивления. Общие технические требования и методы испытаний».
СТБ ГОСТ Р 8.585-2004 «Термопары. Номинальные статические характеристики преобразования».
МП.МН 1488-2005 «Контроллеры программируемые SYSMAC CS1, СЛ, CJ2, NJ. Методика поверки».
Заключение
Контроллеры программируемые SYSMAC CS1 соответствуют требованиям документации фирмы "OMRON Corporation" (Нидерланды, Япония), ГОСТ 12997-84, ТР ТС 004/2011 ,ТР ТС 020/2011 (декларация о соответствии
ЕАЭС N RU Д-JP.ГБ09.В.00108/19, действительна по 25.03.2024).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+375 17) 378-98-13.
Аттестат аккредитации № BY/112 1.0025.
