Спектрометры оптико-эмиссионные стационарные FOUNDRY-MASTER
| Номер в ГРСИ РФ: | РБ 03 11 3514 19 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Hitachi High-Tech Analytical Science GmbH", Великобритания |
Спектрометры оптико-эмиссионные стационарные FOUNDRY-MASTER (в дальнейшем - спектрометры) предназначены для измерения массовой доли химических элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3514 19 |
| Наименование | Спектрометры оптико-эмиссионные стационарные FOUNDRY-MASTER |
| Год регистрации | 2019 |
| Номер сертификата | 12828 |
| Дата регистрации | 2019-08-29 |
| Срок действия | 2024-08-29 |
| Получатель сертификата | фирма "HITACHI Hi-tech Analytical Science GmbH", Германия (DE) |
Производитель / Заявитель
фирма "HITACHI Hi-tech Analytical Science GmbH"
Адрес: Wellesweg 31,D-47589 Uedem, Germany
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1754-2013 (изменения №1,2). |
Поверители
Скачать
|
Описание типа РБ 03 11 3514 19 [2007-04-12]
rb-03-11-3514-19_2007-04-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3514 19 [2014-03-13]
rb-03-11-3514-19_2014-03-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3514 19 [2020-01-14]
rb-03-11-3514-19_2020-01-14.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры оптико-эмиссионные стационарные FOUNDRY-MASTER (в дальнейшем - спектрометры) предназначены для измерения массовой доли химических элементов в металлах и сплавах.
Область применения - аналитические лаборатории промышленных предприятий и научно-исследовательских учреждений.
Описание
Принцип действия спектрометров оптико-эмиссионных FOUNDRY-MASTER основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры.
Спектрометры выпускают в следующих модификациях - FOUNDRYMASTER Smart UVR, FOUNDRY-MASTER Expert и FOUNDRY-MASTER LAB.
Конструктивно спектрометры выполнены в виде настольного прибора, состоят из источника возбуждения спектра с цифровым управлением, оптической системы и автоматизированной системы управления и регистрации на базе IBM-совместимого компьютера.
Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемого образца.
Оптическая система, собранная по схеме Пашена - Рунге, предназначена для анализа и регистрации эмиссионного светового потока и включает голографическую решетку 1774 штрихов/мм и массив из линейных CCD детекторов.
Искровой столик, закрывающийся саморегулирующей крышкой, позволяет проводить работу с большими образцами или образцами неправильной формы.
Управление процессом измерения и обработки информации осуществляется от встроенного IBM-совместимого компьютера с помощью программного обеспечения "WASLab" и "SparkFire"* и <‘’Г"»стр| ||
Программное обеспечение
Программное обеспечение WASLab идентифицируется при включении спектрометра путем вывода на экран номера версии. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Версия программного обеспечения, не ниже |
|
WASLab |
3.90 |
|
SparkFire |
1.13 |
Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.

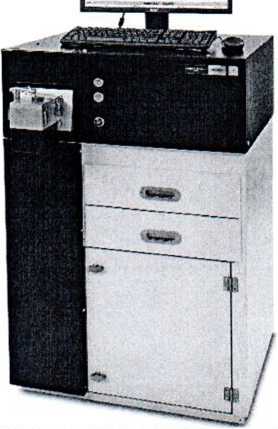

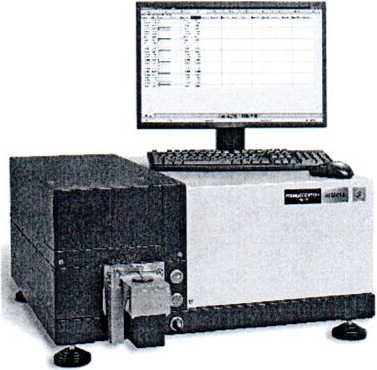

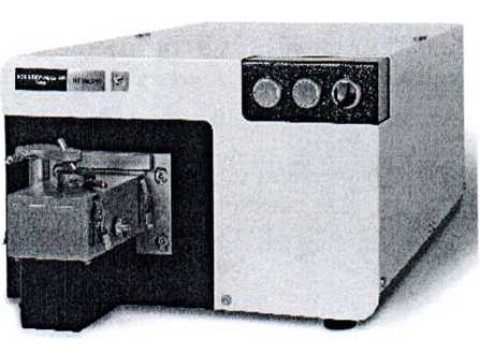

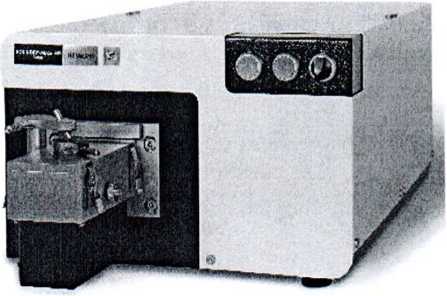

Внешний вид спектрометров представлен на рисунке 1.
FOUNDRY-MASTER Expert
FOUNDRY-MASTER Smart UVR
FOUNDRY-MASTER LAB
Рисунок 1. Внешний вид спектрометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||
|
FOUNDRYMASTER Smart UVR |
FOUNDRYMASTER Expert |
FOUNDRY MASTER LAB | |
|
Определяемый элемент |
С, Si, Мп, Р, S, Cr, Mo, Ni, Al, Си, Nb, Ti, V, W, Sn, Pb, N | ||
|
Диапазон длин волн, нм |
от 172 до 671 |
от 130 до 780 | |
|
Пределы ОСКО в диапазоне измерений массовой доли элементов, %: от 0,001 до 0,1; свыше 0,1 |
5,0 3,0 | ||
|
Фокусное расстояние, мм |
300 (350) |
300 (350) |
350(400) |
|
Габаритные размеры, мм, не более |
415x280x665 |
380x740x880 |
1140x730x850 |
|
Масса, кг, не более |
35 |
100 |
180 |
|
Диапазон температур при эксплуатации, °C |
от 5 до 40 | ||
|
Диапазон относительной влажности при эксплуатации, % |
от 20 до 80 | ||
|
Потребляемая мощность, ВА, не более: в режиме измерения; в режиме ожидания |
700 100 |
600 70 |
700 50 |
|
Напряжение питания переменного тока, В |
230 | ||
Комплектность
Спектрометры оптико-эмиссионные стационарные FOUNDRY-MASTER (модель в зависимости от заказа).
Руководство по эксплуатации.
МРБ МП.1754-2013 "Спектрометры оптико-эмиссионные FOUNDRYMASTER, PMI-MASTER".
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "HITACHI Hi-tech Analytical Science GmbH", Германия.
МРБ МП. 1754-2013 "Спектрометры оптико-эмиссионные FOUNDRYMASTER, PMI-MASTER".
Заключение
Спектрометры оптико-эмиссионные стационарные FOUNDRY-MASTER соответствуют технической документации фирмы "HITACHI Hi-tech Analytical Science GmbH", Германия.
Спектрометры FOUNDRY-MASTER соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011, регистрационный номер декларации о соответствии ЕАЭС № RU Д-DE.AB93.B.11507, срок действия до 10.12.2020.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025
(действителен до 30.03.2024)
