Спектрометры комбинационного рассеяния MIRA
| Номер в ГРСИ РФ: | РБ 03 11 7506 20 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Metrohm RAMAN", США |
|
Описание типа РБ 03 11 7506 20 [2020-11-16]
rb-03-11-7506-20_2020-11-16.pdf
|
Скачать |
Спектрометры комбинационного рассеяния MIRA (далее - спектрометры) предназначены для идентификации и измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, по спектрам комбинационного рассеяния.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 7506 20 |
| Наименование | Спектрометры комбинационного рассеяния MIRA |
| Год регистрации | 2020 |
| Номер сертификата | 13320 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2025-03-31 |
| Получатель сертификата | фирма "Metrohm RAMAN", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "Metrohm RAMAN"
Адрес: 407 S 2(nd) St. Laramie, WY 82070,
Контакты: тел.: +1 307 460 2089, факс : +1 307 460 7412
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2985-2020. |
Поверители
Скачать
|
Описание типа РБ 03 11 7506 20 [2020-11-16]
rb-03-11-7506-20_2020-11-16.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры комбинационного рассеяния MIRA (далее - спектрометры) предназначены для идентификации и измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, по спектрам комбинационного рассеяния.
Описание
Спектрометры представляют собой портативные многоцелевые автоматизированные лабораторные приборы.
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или Рамановским спектром.
Конструктивно спектрометры состоят из источника возбуждения спектров, системы регистрации Рамановских спектров и электронного блока, объединенных в едином корпусе.
В качестве источника возбуждения спектров в спектрометрах используется ла
зер с мощностью до 100 мВт и длиной волны 785 нм. ГТ г-
Для регистрации спектров комоинационного рассеяния исцо.'щзуе! хроматор со сменными дифракционными решетками. Спектрометрь/УМЩА^1
Чюно-V <5ыть
среаст» измерений гестумижи Беларусь \Ди ДОкуиекто»/
Описание типа средства измерений оборудованы дополнительными аксессуарами (держателями для виал, линзами для прямых измерений и т.п.).
Спектрометры MIRA применяются в различных сферах производства. В зависимости от сферы применения в память спектрометров устанавливаются различные библиотеки фундаментальных спектров комбинационного рассеяния, спектрометры для фармацевтических производств снабжены встроенным считывателем штрих-кодов.
Таблица 1
|
Типы спектрометров |
Модификация | |
|
Р |
DS | |
|
Соответствие FDA 21 CFR Part 11 |
+ |
- |
|
Верификация известных материалов |
+ |
- |
|
Идентификация неизвестных материалов |
- |
4- |
|
Встроенный сканер штрих-кодов |
+ |
- |
Идентификационные данные программного обеспечения (ПО) спектрометра, приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Mira Cal P/DS |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.1.11/1.0.30 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
— |
Схема с указанием места нанесения знака поверки (клеймо - наклейка) приведена в приложении А к Описанию типа.
Внешний вид спектрометров приведен на рисунке 1.

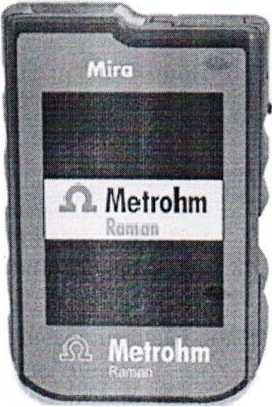

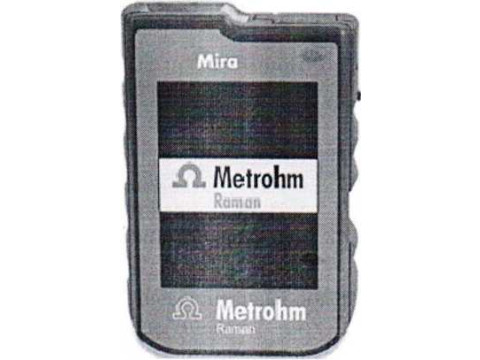

Рисунок 1 - Общий вид Спектрометров комбинационного рассеяния MIRA
|
с ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГ Основные технические и метрологические приведены в таблице 3. Таблица 3 |
писание типа средства измерений ИЧЕСКИЕ ХАРАКТЕРИСТИКИ характеристики спектрометров |
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, см’1 |
от 400 до 2300 |
|
Пределы допускаемой абсолютной погрешности шкалы волновых чисел, см’1 |
±3 |
|
Спектральное разрешение, см’1, не более |
10 |
|
Длина волны лазера возбуждения, нм |
785 ±0,5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
126 x 88,4 x44,8 |
|
Масса, кг. не более |
0,705 |
|
Параметры электрического питания - напряжение переменного тока, В* - частота переменного тока, Гц - напряжение постоянного тока, В** |
от 100 до 240 50 ± 1 5 |
|
Потребляемая мощность, мА, не более |
1300 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, %, не более |
от -20 до +50 93 |
|
Примечание: * - Через внешний адаптер. * * _ От встроенного аккумулятора. | |
Знак утверждения типаЗнак утверждения типа наносится типогра лист эксплуатационной документации. КомплектностьКомплект поставки определяется требов измерений и договором на поставку. Стандартный комплект поставки включает: - Спектрометры комбинационного рассеяния ' - Специальная упаковка лист 3 из 6 |
фским способом на титульный аниями методики выполнения MIRA 1 шт.; II |ГоЖ£?в,|’“й оеестр) : 11 1 "“«пений Г \\ yfenyomw Белздусь / / У \Д-та документов/ |
- Образец калибровочный 1 шт.;
- Набор аксессуаров* 1 к-т;
- Флеш-карта с ПО и полными версиями руководства по экс- 1 шт.; плуатации и руководства по эксплуатации
- Руководство по эксплуатации 1 экз.;
- Методики поверки МРБ МП. 1 экз.;
Примечание: * - набор аксессуаров включает в себя принадлежности в соответствии с документацией фирмы-изготовителя для конкретной модификации.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «Metrohm AG», Швейцарская Конфедерация.
МРБ МП. «Спектрометры комбинационного рассеяния MIRA. Методика поверки».
Технические регламенты Таможенного союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования»;
ТР ТС 020/201 1 «Электромагнитная совместимость технических средств».
Заключение
Спектрометры комбинационного рассеяния M1RA соответствуют требованиям технической документации фирмы «Metrohm AG» (Швейцарская Конфедерация) и требованиям технических регламентов ТР ТС 004/2011 и ТР ТС 020/2011.
Межповерочный интервал - не более 12 месяца.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяца.
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/112 1.0812 от 25.03.2008.
