Спектрометры МКС-АТ6104ДМ
| Номер в ГРСИ РФ: | РБ 03 17 5634 20 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Спектрометры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Спектрометры МКС-АТ6104ДМ (далее - спектрометры) предназначены для измерений энергетического распределения регистрируемого гамма-излучения, мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения при оценке радиационной обстановки, для идентификации гамма-излучающих радионуклидов, обеспечения радиационного мониторинга пресной и морской воды, донных отложений, а также решения других задач радиационного контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5634 20 |
| Наименование | Спектрометры МКС-АТ6104ДМ |
| Год регистрации | 2020 |
| Номер сертификата | 13591 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2025-07-30 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.2504-2015 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 17 5634 20 [2021-04-19]
rb-03-17-5634-20_2021-04-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5634 20 [2016-09-19]
rb-03-17-5634-20_2016-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5634 20 [2015-09-07]
rb-03-17-5634-20_2015-09-07.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры МКС-АТ6104ДМ (далее - спектрометры) предназначены для измерений энергетического распределения регистрируемого гамма-излучения, мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения при оценке радиационной обстановки, для идентификации гамма-излучающих радионуклидов, обеспечения радиационного мониторинга пресной и морской воды, донных отложений, а также решения других задач радиационного контроля.
Спектрометры относятся к погружным средствам измерений. Измерения могут проводиться на глубинах до 500 м без предварительного отбора и подготовки проб.
Описание
Спектрометры выпускаются в двух модификациях: МКС-АТ6104ДМ, МКС-АТ6104ДМ1.
Спектрометр представляет собой многофункциональный портативный прибор, состоящий из устройства детектирования (далее - УД), адаптера интерфейсного (далее-АИ), установленного на катушке кабельной, и компьютера портативного (далее - КП). УД включает в себя спектрометрический блок детектирования гамма-излучения и устройство обработки (далее - УО), размещенные в стальном корпусе.
Принцип действия УД основан на использовании методов сцинтилляционной спектрометрии и радиометрии. В качестве детектора в блоке детектирования гамма-излучения применяется сцинтилляционный кристалл Nal(TI) диаметром 63 мм и высотой 63 мм для МКС-АТ6104ДМ, диаметром 63 мм и высотой 160 мм для МКС-АТ6104ДМ1. Метрологически значимые параметры хранятся в энергонезависимой памяти блока детектирования.
В УД при измерении мощности дозы гамма-излучения реализован спектрометрический метод преобразования аппаратурных спектров в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от энергии регистрируемого гамма-излучения.
Для повышения стабильности измерений в УД стабилизации спектрометрического тракта, котор
проверку его работоспособности в процессе работы. Кроме того, в УД реализована система автоматической термокомпенсации параметров спектрометрического тракта.
Соединение между УД и АИ осуществляется с помощью кабеля-троса. Для передачи данных между УД и АИ используется последовательный интерфейс RS485. Передача данных от АИ к КП осуществляется либо с использованием беспроводной технологии Bluetooth, либо по последовательному интерфейсу RS232. При использовании беспроводной технологии Bluetooth связь поддерживается на расстоянии до 10 м.
Спектрометры имеют встроенный в КП GPS-приемник, в результате чего осуществляется привязка результатов измерений к географическим координатам на местности.
Использование алгоритмов, реализованных в прикладном программном обеспечении КП, обеспечивает анализ и обработку аппаратурных спектров, представление данных в виде энергетического распределения регистрируемого гамма-излучения, отображение значения мощности дозы гамма-излучения.
Место нанесения знака поверки (клейма-наклейки) - эксплуатационная документация.

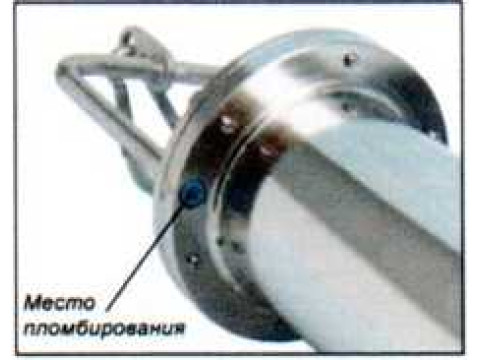

Пломбирование спектрометров выполнено мастикой битумной №1 по ГОСТ 18680-73 на одном из двух крепежных винтов кронштейна.

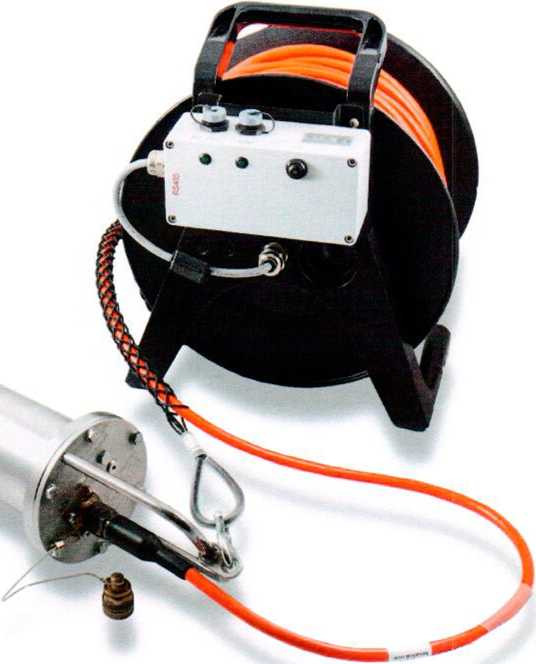

Внешний вид спектрометров приведен на рисунке 1.
Рисунок 1 - Внешний вид спектрометров
Программное обеспечение
Программное обеспечение (далее - ПО) спектрометров состоит из встроенного и внешнего (прикладного).
Встроенное ПО предназначено для представления регистрируемого гамма-излучения в виде энергетического распределения, передачи его и других данных с УД на КП. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования УД. Доступа к цифровому идентификатору ПО нет.
Прикладное ПО состоит из программ «AT6104DM», «ATDM», «ATDM mobile» и «GARM».
Программа «AT6104DM» предназначена для анализа и обработки аппаратурного спектра, а также сопутствующей информации от УД, отображения результатов измерений и идентификации на экране КП, работающего под управлением операционной системы Windows (различных версий).
Программа «ATDM» предназначена для получения и обработки спектрометрической и сопутствующей информации (температура, положение УД в пространстве и т.д.), расчета и отображения результатов измерений на экране КП, работающего под управлением операционной системы Windows (различных версий). Программа «ATDM» имеет расширенные (по сравнению с программой «AT6104DM») методы и алгоритмы обработки информации, поступающей от УД.
Программа «ATDM mobile» предназначена для получения и обработки спектрометрической информации от УД, расчета и отображения результатов измерений на экране КП, работающего под управлением операционной системы Windows mobile (различных версий).
Программа «GARM» предназначена для отображения на персональном компьютере результатов измерений с привязкой к географическим координатам на местности. Программа «GARM» не является метрологически значимой, выполняет дополнительные функции и не влияет на работоспособность спектрометра.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AT6104DM.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3.5.1; 1.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
е75846231 ffd0f2dec2a12d810600Ь65** |
|
Идентификационное наименование ПО |
ATDM.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.4.2.1; 1.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
4901 e67fdecb08e3de0c16с6ае8Ь0а1 f** |
|
Идентификационное наименование ПО |
ATDM Mobile.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.1; 1.x.y.z* |
|
Цифровой идентификатор ПО (CRC32) |
81CE0185** |
* х, у, z - составная часть номера версии ПО: х, у, z принимают равными от 0 до 99.
** Цифровой идентификатор приведен только для представленных версий ПО. Примечание - Идентификационные данные версий ПО 1 .x.y.z заносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики спектрометров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон энергий регистрируемого гамма-излучения |
от 70 до 3000 кэВ |
|
Число каналов для измерения энергетического распределения |
1024 |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования |
±1 % |
|
Относительное энергетическое разрешение для энергии гамма-излучения 662 кэВ радионуклида 137Cs, не более |
8,5 % |
|
Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs, не менее: -для МКС-АТ6104ДМ |
4,0 % |
|
-для МКС-АТ6104ДМ1 |
6,4 % |
|
Максимальная входная статистическая загрузка, не менее |
105 С’1 |
|
Диапазон измерений мощности дозы гамма-излучения: -для МКС-АТ6104ДМ |
от 0,03 до 130 мкЗв/ч Поддиапазоны измерений: от 0,03 до от 0.4 до 0,4 мкЗв/ч 130 мкЗв/ч |
|
-для МКС-АТ6104ДМ1 |
от 0,03 до 50 мкЗв/ч Поддиапазоны измерений: от 0,03 до от 0,4 до 0,4 мкЗв/ч 50 мкЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения |
±20 % |
|
Энергетическая зависимость в диапазоне энергий регистрируемого гамма-излучения, в пределах |
±20 % |
|
Время установления рабочего режима, не более |
1 мин |
|
Время непрерывной работы при автономном питании от блоков аккумуляторов УД, АИ и КП в нормальных условиях применения,не менее |
9ч |
|
Нестабильность характеристики преобразования, не более |
±1 % |
|
Нестабильность показаний при измерении мощности дозы гамма-излучения, не более |
5% |
|
Рабочие условия эксплуатации: - температура окружающего воздуха |
от -20 °C до +50 °C |
|
- относительная влажность воздуха при температуре 35 °C и более низких температурах без конденсации влаги |
до 95 % |
|
- атмосферное давление |
от 84 др W6,7 кПа |
«МИРсгаенный реестр] I
L пСред:-'7в КУРСКИЙ / II
\ уулублики !к;1Ж»ск -т
Лист 4 Листов 7
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной относительной погрешности характеристики преобразования: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий |
±2 % |
|
- при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м |
±2% |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы гамма-излучения: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий |
±5% |
|
- при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м |
±5% |
|
- при воздействии синусоидальных вибраций в диапазоне частот от 10 до 150 Гц |
±5% |
|
- при воздействии одиночных механических ударов с пиковым ускорением 300 м/с2 |
±5 % |
|
Нормальные условия применения: - температура окружающего воздуха |
от 15 °C до 25 °C |
|
- относительная влажность окружающего воздуха |
от 30 % до 80 % |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
- фон гамма-излучения, не более |
0,2 мкЗв/ч |
|
Габаритные размеры составных частей спектрометров, не более: - АИ |
100x200x60 мм |
|
-УД: | |
|
- МКС-АТ6104ДМ |
0 130x621 мм |
|
- МКС-АТ6104ДМ1 |
0130x720 мм |
|
Масса составных частей спектрометров, не более: - АИ |
0,5 кг |
|
-УД: | |
|
- МКС-АТ6104ДМ |
6,7 кг |
|
- МКС-АТ6104ДМ1 |
8,4 кг |
|
Степень защиты от проникновения воды, пыли и посторонних твердых частиц по ГОСТ 14254-2015: - АИ |
IP66 |
|
-УД |
IP68 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной печати.
Комплектность
Комплект поставки спектрометров приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество, шт. |
Примечание |
|
1 Компьютер портативный |
— |
1 |
С установленным ПО. В состав входят принадлежности |
|
2 Устройство детектирования |
ТИАЯ.418269.087 ТИАЯ.418269.087-01 |
1 |
Для МКС-АТ6104ДМ Для МКС-АТ6104ДМ1 |
|
3 Адаптер интерфейсный |
ТИАЯ.468369.030 |
1 |
Для связи УД и КП |
|
4 Руководство по эксплуатации |
ТИАЯ.412155.012 РЭ |
1 | |
|
5 Программа «AT6104DM» |
ТИАЯ.00164-01 |
1 |
На внешнем носителе данных. По заказу |
|
6 Программа «AT6104DM». Руководство оператора |
ТИАЯ.00164-01 34 |
1 |
По заказу |
|
7 Программа «ATDM» |
ТИАЯ.00240-01 |
1 |
На внешнем носителе данных. По заказу |
|
8 Программа «ATDM». Руководство оператора |
ТИАЯ.00240-01 34 |
1 |
По заказу |
|
9 Программа «ATDM mobile» |
ТИАЯ.00241-01 |
1 |
На внешнем носителе данных. По заказу |
|
10 Программа «ATDM mobile». Руководство оператора |
ТИАЯ.00241-01 34 |
1 |
По заказу |
|
11 Программа «GARM» |
ТИАЯ.00113-01 |
1 |
На внешнем носителе данных |
|
12 Программа «GARM». Руководство оператора |
ТИАЯ.00113-01 34 |
1 | |
|
13 Методика выполнения измерений |
МВИ.МН 5362-2015 |
1 |
По заказу |
|
14 Методика выполнения измерений |
МВИ.МН 5806-2017 |
1 |
По заказу |
|
15 Методика поверки |
МРБ МП.2504-2015 |
1 | |
|
16 Комплект принадлежностей |
ТИАЯ.412914.041 |
1 | |
|
17 Упаковка |
ТИАЯ.305648.010 |
1 |
Кейс для хранения и перенос^т^ спектрометра^ и принадлежностей |
J
Лист 6 Листов 7
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.031-2015 «Спектрометры МКС-АТ6104ДМ. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
МРБ МП.2504-2015 «Спектрометры МКС-АТ6104ДМ. Методика поверки».
МВИ.МН 5362-2015 «Методика выполнения измерений удельной активности 1311, 137Cs, 134Cs, 40К в водной среде без отбора проб с использованием спектрометров МКС-АТ6104ДМ или МКС-АТ6104ДМ1».
МВИ.МН 5806-2017 «Методика выполнения измерений удельной активности радионуклидов 137Cs, 134Cs, 40К в донных отложениях без отбора проб с использованием спектрометра МКС-АТ6104ДМ».
Заключение
Спектрометры МКС-АТ6104ДМ соответствуют требованиям ТУ BY 100865348.031-2015, ГОСТ 27451-87, ГОСТ 26874-86, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР004 003 42885 от 06.10.2020 действительна по 02.10.2025).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
