Спектрометры атомно-абсорбционные серии Thermo iCE 3000

Назначение

Спектрометры атомно - абсорбционные серии Thermo iCE 3000. модели iCE 3300, iCE 3400, iCE 3500 (далее - спектрометры) предназначены для измерения содержания различных химических элементов в водных растворах, продуктах питания, почве, биологических и других объектах, проводимых в аналитические лабораториях промышленных предприятий и научно- исследовательских институтов.

Область применения - экологический контроль, контроль продуктов в пищевой промышленности, научные исследования.

Описание

Принцип действия спектрометров основан на измерении величины поглощения луча света, проходящего через атомный пар исследуемой пробы.

В спектрометре используется метод атомно-абсорбционного анализа с пламенной и электротермической атомизацией. Режимы атомизации проб: открытое пламя для проведения анализа микроэлементов в широком диапазоне концентраций (титановая горелка на 50 или 100 мм); графитовая печь для проведения анализа элементов с более низкими концентрациями. Режим атомизации выбирается в зависимости от поставленных задач. Атомный пар может быть получен с помощью ртутно-гидридной приставки VP100.

Оптическая система спектрометра базируется на монохроматоре с дифракционной решеткой (в зависимости от модели приборы построены по однолучевой или двулучевой схеме).

Спектрометры представляют собой многоцелевую, автоматизированную ана-литическую систему, обеспечивающую измерение, обработку информации и ее регистрацию. Спектрометры построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом.

В спектрометре установлена специальная автоматическая турель для 6-ти ламп в виде карусели. Поворот дифракционной решетки монохрсшазю^а и установка необходимой лампы осуществляется специальным прии^^жт^рфавляе-мым программным обеспечением, установленным на компьютере^

При установке многоэлементных ламп с полым катодом в одном цикле измерений можно проанализировать до 16 элементов.

Спектрометры оснащены дейтериевым корректором фона (QuadLine) и/или корректором неселективного поглощения, основанного на эффекте Зеемана.

Спектрометры могут поставляться в комплекте с автосамплером для автоматической подачи проб.

Возможные конфигурации спектрометров, в зависимости от модели, приведены в таблице 1

Таблица 1

Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. Управление процессом измерения и обработки информации осуществляется либо от собственного контроллера со встроенной консоли либо от IBM PC - совместимого компьютера с помощью специального программного обеспечения.

Программным образом осуществляется настройка спектрометра, оптимизация его параметров, управление работой, обработка информации, печать и запоминание результатов анализа. Во всех частях программы, в которые требуется ввод какой-либо информации, в память заложено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам.

Спектрометры могут быть снабжены системой видеонаблюдения внутренней поверхности кюветы для контроля условий ввода пробы и прохождения стадий сушки и пиролиза (GFTV).

Спектрометры могут также комплектоваться системой непрерывной генерации паров VP100 (ртутно-гидридная приставка VP100) или сегментированной проточно-инжекционной системой FI90 для проведения анализа гидридообразующих элементов (Hg, As, Se, Sb, Sn, Те, Bi), а также системой концентрирования ртути (HG90, Mercury Cold Vapour) и системой улучшения чувствительности определения ртути HS 90.

Идентификационные данные ПО представлены в таблице 1. Таблица 1.

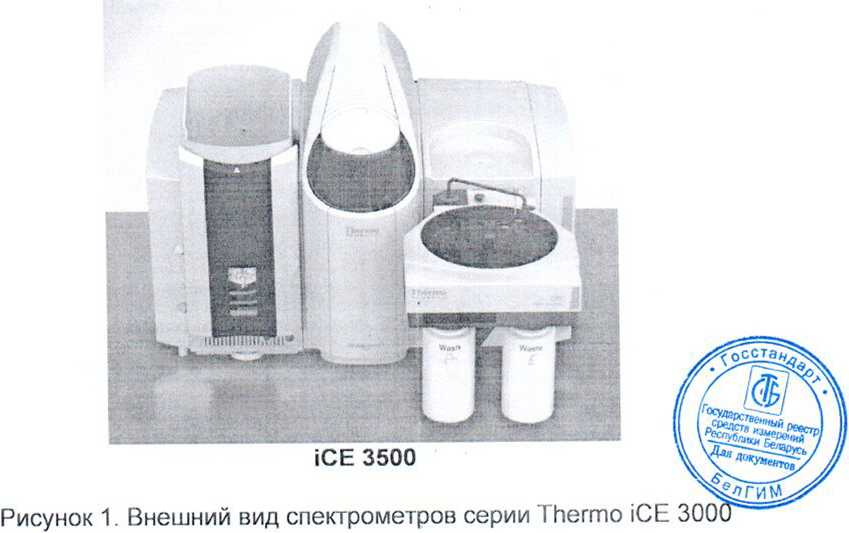

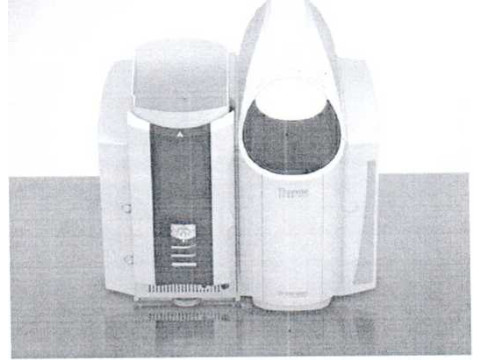

Внешний вид спектрометров приведен на рисунке 1.

Место нанесения знака поверки указано в Приложении А к описанию типа.

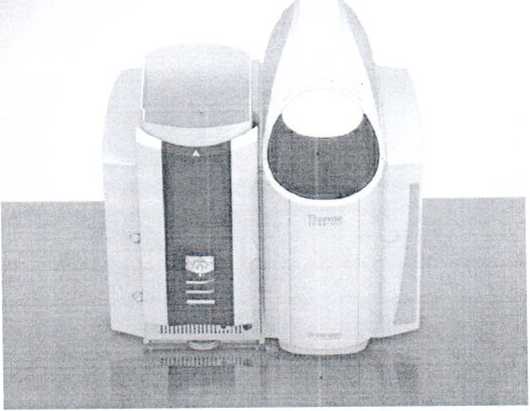

iCE 3300

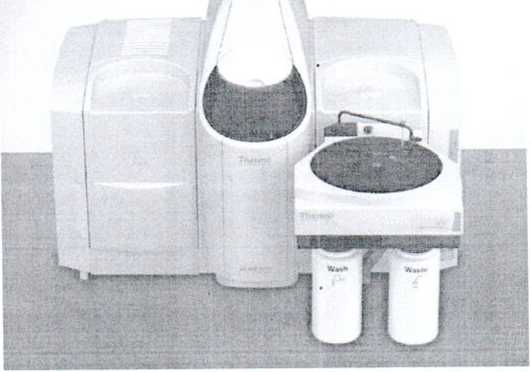

iCE 3400

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики спектрометров представлены в таблицах 1-3.

Таблица 1

Таблица 2 -Характеристические концентрации

Примечания:

* - Значения характеристических концентраций для электротермических атомизаторов (столбец 4 и 5) приведены для значений объема впрыскивания 20 мкл;

** - Значения характеристических концентраций для элементов Свинец (1) и

Свинец (2) указаны для различных атомных линий;

*** - Значение характеристической концентрации для элемента Ртуть (1) получено при использовании непрерывной системы генерирования паров VP100 и гидрида бора в качестве восстановителя;

****- Значение характеристической концентрации для элемента Ртуть (2) получено при дополнительном использовании системы улучшения чувствительности определения ртути IIS90 и хлорида олова в качестве восстановителя.

Таблица 3 - Пределы обнаружения элементов

Примечания:

* - Значения пределов обнаружения для электротермических атомизаторов (столбец 4 и 5) приведены для значений объема впрыскивания 20 мкл;

** - Значения пределов обнаружения для элементов Свинец (1) и Свинец (2) указаны для различных атомных линий;

*** - Значение предела обнаружения для элемента Ртуть (1) получено при использовании непрерывной системы генерирования паров VP100 и гидрида бора в качестве восстановителя;

***** Значение продела обнаружения для элемента Ртуть (2) получено при дополнительном использовании системы улучшения чувствительности определения ртути I IS90 и хлорида олова в качестве восстановителя.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки спектрометра входит:

- спектрометр;

- программное обеспечение SOL AAR на электронном носителе;

- графитовые электротермические атомизаторы GFS 33, GFS 35, GFS 35Z (по заказу)

- автосамплеры 221 XL, 222 XL, Cetac ASX-260, Cetac ASX-560, Thermo AS 2000, Thermo AS 2500 (для пламенного атомизатора) (по заказу)

- система разбавления ID 90, ID 100 (по заказу)

- система непрерывной генерации паров VP100 (ртутно-гидридная приставка VP100) (по заказу)

- электронагреваемая ячейка ЕС 90, ЕС 100 (по заказу)

- сегментированная проточно-инжекционная система FI90 (по заказу)

- система концентрирования ртути HG90 (по заказу)

- система улучшения чувствительности определения ртути HS 90 (по заказу)

- система видеонаблюдения GFTV (по заказу)

- расходные материалы и запасные части (по заказу);

- руководство по эксплуатации;

- руководство по эксплуатации программною обеспечения;

- методика поверки МРБ МП.1866-2008 (извещение №1 об изменении 2015 г.).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «Thermo Fisher Scientific», Соединенные Штаты Америки (изготовитель - «Thermo Fisher Scientific (Shanghai) Instruments Co., Ltd», Китай).

Методика поверки МРБ МП. 1236-2015 «Спектрометры атомно - абсорбционные серии Thermo iCE 3000».

у

Заключение

Спектрометры атомно - абсорбционные серии Thermo iCE 3000 соответствуют требованиям технической документации фирмы «Thermo Fisher Scientific», Соединенные Штаты Америки (изготовитель - «Thermo Fisher Scientific (Shanghai) Instruments Co., Ltd», Китай)

Спектрометры серии Thermo iCE 3000 соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011, декларация о соответствии ЕАЭС N RU fl-US.HX37.B.02874/20 (срок действия до 13.15.2025).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь-не более 12 месяцев.
