Спектрометры эмиссионные с индуктивно-связанной плазмой серии iCAP 7000

Назначение

Спектрометры эмиссионные с индуктивно-связанной плазмой серии ЮАР 7000 моделей ЮАР 7200, ЮАР 7400, ЮАР 7600 (далее - спектрометры) предназначены для определения содержания различных элементов в образцах в нефте химической, химической, пищевой и полупроводниковой промышленности, при мониторинге окружающей среды, анализе почв и металлов, клинической диагностике и т.д.

Область применения - аналитические лаборатории промышленных пред приятий и научно- исследовательских институтов.

Описание

Принцип действия спектрометров основан на спектральном анализе оптического эмиссионного излучения элементов пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом.

Схема наблюдения плазмы радиальная при вертикальном расположении факела плазмы (исполнения ЮАР 7200 Radial, ЮАР 7400 Radial, ЮАР 7600 Radial) и аксиальная при горизонтальном расположении факела плазмы (исполнения ЮАР 7200 Duo, ЮАР 7400 Duo, ЮАР 7600 Duo).

Спектрометры выполнены в стационарном исполнении и состоят из следующих частей:

- источник возбуждения спектра, состоящий из плазменной горелки, распылителя, индуктора, перистальтического насоса и твердотельною полупроводникового генератора (27,12 МГц), предназначенного для возбуждения и поддержания плазмы и ввода в нее жидкой пробы;

-спектральный блок (применена оптическая схема Эшелле с дифракционной решеткой и призмой), предназначенный для формирования спектра эмиссионного оптического излучения;

система управления на основе IBM совместимого компьютера, предназ

сбора и

наченная для управления спектрометром, включая процессы из обработки информации с автономным ПО.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1.

Внешний вид спектрометров приведен на рисунке 1.

Место нанесения знака поверки указано в Приложении А к описанию типа.

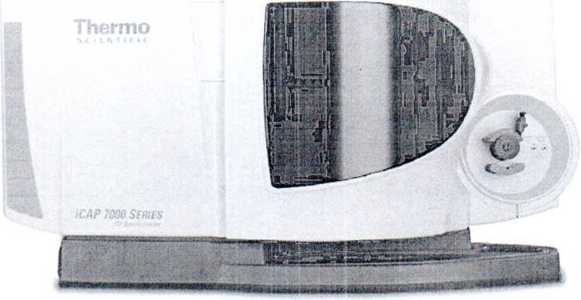

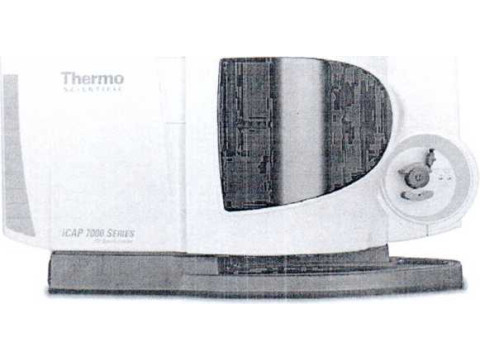

Рисунок 1. Внешний вид спектрометров серии iCAP 7000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики спектрометров представлены в таблицах 1-2.

Таблица 1

Таблица 2 - Пределы обнаружения элементов (IDL)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки спектрометра входит:

- спектрометр;

- программное обеспечение iTEVA на электронном носителе;

- стандартная комплектация системы ввода проб (концентрический стеклянный распылитель, стеклянная распылительная камера циклонного типа, съемный факел, инжекторы на 1,5 и 2 мм);

- комплект расходных материалов и запасных частей (по заказу); _____

- руководство по эксплуатации;

- руководство по эксплуатации программного обеспечения; !/ f /(^/ \\

- методика поверки МРБ МП. 1866-2008 (извещение №1 об изменйШ^20Д5 г|).Н

//

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "Thermo Fisher Scientific»", Соединенные Штаты Америки.

МРБ МП. 1866-2008 (извещение №1 об изменении 2015 г.) «Спектрометры эмиссионные с индуктивно-связанной плазмой серий iCAP 6000, ЮАР 7000».

Заключение

Спектрометры эмиссионные серии ЮАР 7000 соответствуют требованиям технической документации фирмы "Thermo Fisher Scientific»", Соединенные Штаты Америки.

Спектрометры эмиссионные серии ЮАР 7000 соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011, декла рация о соответствии ЕАЭС N RU Д-US.НХ37.В.02874/20 (срок действия до 13.15.2025).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

Адрес: г. Минск, Старовиленский тракт, 93

тел. 378-98-13

Аттестат аккредитации № BY/ 112 1.0025 (действителен до 30.03.2024)
