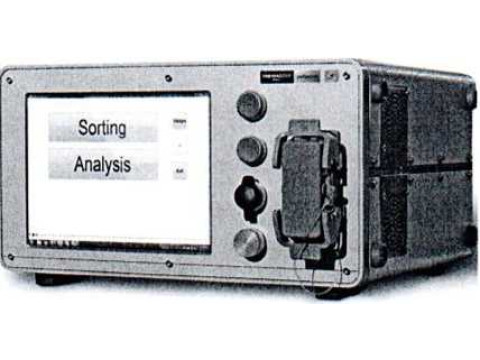

Спектрометры оптико-эмиссионные портативные PMI-MASTER

Назначение

Спектрометры оптико-эмиссионные портативные PMI-MASTER (в дальнейшем - спектрометры) предназначены для измерения массовой доли химических элементов в металлах и сплавах.

Область применения - аналитические лаборатории промышленных предприятий, в цехах для быстрой сортировки и идентификации металлов и сплавов, а также для анализа больших конструкций без разрушения.

Описание

Принцип действия спектрометров основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы в режимах искры или дуги.

Спектрометры выпускают в следующих модификациях - PMI-MASTER Smart и PMI-MASTER UVR.

Спектрометры PMI-MASTER - это компактные, удобные в использовании в полевых условиях спектрометры, которые могут конструктивно эксплуатироваться на тележке, в специальном рюкзаке или как отдельно стоящие.

Спектрометры состоят из источника возбуждения спектра, оптической системы и автоматизированной системы управления и регистрации на базе персонального компьютера.

Оптическая система, собранная по схеме Паше-Рунге, предназначена для анализа и регистрации эмиссионного светового потока, и включает в себя голографическую решетку и линейную CCD систему детектора. Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного светового потока от искры между образцом и электродом. Спектральный состав света определяется химическим составом исследуемой пробы.

Спектрометры имеют два режима возбуждения спектра "Искра" и "Дуга".

Режим возбуждения "Искра" предназначен для проведения количественного анализа, включая анализ содержания углерода.

Режим "Дуга" предназначен для проведения полуколичественного анализа (быстрой сортировки).

Спектрометры комплектуются следующими датчиками: датчик искровой Spark и датчик UVTouch, датчик дуговой - Аге (предназначен для быстрой сортировки металла).                                          //

Датчики по конструктиву - пистолет с многофункциональным адаптером и запатентованная система обтекания электрода потоком аргона «JetStream» позволяет измерять химический состав образцов различной формы (стержни, трубы, мелкие изделия и т.д.) без применения специальных адаптеров. Возможна работа без аргона.

Датчик UVTouch позволяет анализировать содержание серы, фосфора, низких концентраций углерода, а также элементов, эмиссионные линии которых лежат в ультрафиолетовой части спектра. Датчик UVTouch со встроенным дисплеем (длина кабеля от 3 м до 8 м) предназначен для работы в труднодоступных местах.

Управление процессом измерения и обработки информации осуществляется от встроенного IBM-совместимого компьютера с помощью программного обеспечения "WASLab".

Программное обеспечение

Программное обеспечение WASLab идентифицируется при включении спектрометра путем вывода на экран номера версии. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Схема с указанием места нанесения знака поверки приведена в Приложении А к описанию типа.

Внешний вид спектрометров и датчиков представлен на рисунках 1-2.

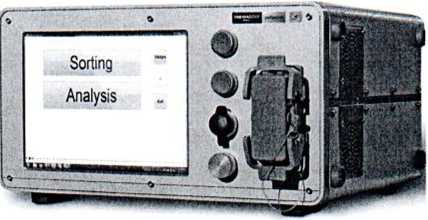

PMI-MASTER Smart

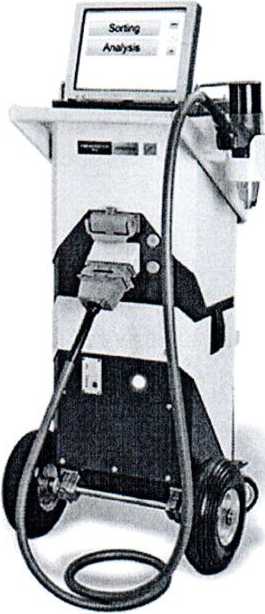

PMI-MASTER UVR

Рисунок 1. Внешний вид спектрометра

датчик UVTouch

датчик Spark

датчик Arc

Рисунок 2. Внешний вид датчиков.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики спектрометров представлены в таблице 2.

Таблица 2

Гп

I II

стр. 3 из 5

Комплектность

Спектрометры оптико-эмиссионные портативные PMI-MASTER с различными типами датчиков UV Touch, Arc, Spark (в зависимости от заказа).

Руководство по эксплуатации.

МРБ МП.1754-2013 "Спектрометры оптико-эмиссионные FOUNDRY-MASTER, PMI-MASTER" (извещение об изменении №2).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "HITACHI Hi-tech Analytical Science GmbH", Германия.

МРБ МП.1754-2013 "Спектрометры оптико-эмиссионные FOUNDRY-MASTER, PMI-MASTER".

Заключение

Спектрометры оптико-эмиссионные портативные PMI-MASTER соответствуют технической документации фирмы "HITACHI Hi-tech Analytical Science GmbH", Германия.

Спектрометры PMI-MASTER соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011, регистрационный номер декларации о соответствии ЕАЭС № RU Д-ОЕ.АБ93.В.11507, срок действия до 10.12.2020.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
