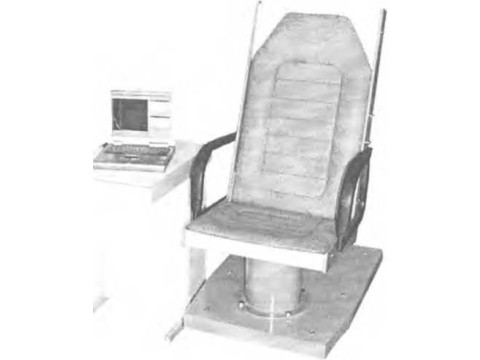

Спектрометры излучения человека СКГ-АТ1316

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

IЦифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора 11О

SICH1316

SICH 1316 rus.exe

1.5.3.10; l.x.y.z*

5d964c0a623cb1bc736f63 07d8bd63a2**

MD5

* х, у, z - составная часть номера версии ПО: х. у принимаются равными от 0 до 9;

z принимается равной от 1 до 999;

* * Контрольная сумма относится к версии ПО 1.5.3.10.

Идентификационные данные для версии ПО l.x.y.z вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке

Характеристика

Значение

1

2

Диапазон энергий регистрируемого гамма-излучения

от 50 до 3 000 кэВ

Диапазон каналов измерения аппаратурных спектров

от 1 до 1024

Характеристика преобразования СИЧ

нормируется зависимостью энергии регистрируемого гамма-излучения от номера канала аналого-цифрового преобразователя и представляться в виде таблицы «номер канала - энергия гамма-излучения».

Значение интегральной нелинейности СИЧ в диапазоне энергий от 50 до 3 000 кэВ

±1 %

Относительное энергетическое разрешение СИЧ для энергии 661,6 кэВ при измерении с радионуклидным источником 137Cs типа ОСГИ-3

не более 12 %

Максимальная входная статистическая загрузка СИЧ

При изменении входной статистической загрузки 3     4-1

от 10 до 10 с ;

- относительное изменение энергетического разрешения

- относительное смещение положения центроиды пика полного поглощения (ПИП) радионуклида 137Cs

1 „4 "I не менее 10 с

не более ± 20 % не более ± 1 %

Эффективность регистрации в ПИП для энергии 661,6 кэВ при использовании стандартных образцов активности инкорпорированного радионуклида Cs (Ф - индекс фантома)

Эффективность регистрации, 10'3 имп/фотон

Ф1

Ф2

ФЗ

Ф4

Ф5

Ф6

8,54±0,74

6,02±0,43

3,61 ±0,24

2,76±0,18

2,41±0,16

± I‘O+S6‘I

Эффективность регистрации в ППП для энергии 795,9 кэВ при использовании стандартных образцов активности инкорпорированного радионуклида Cs (Ф - индекс фантома)

о' +1

5,30±0,33

3,11 ±0,20

1 1

+1 су

сч

2,04±0,13

1,70±0,10

Диапазон измерения активности инкорпорированного радионуклида l37Cs, Бк

74-2,5-105

СП 1 <

ДБ0‘9 - 00 с

220-6,0-105

СП

250 - 7,5-105

Диапазон измерения активности инкорпорированного радионуклида 134Cs, Бк

’А i

140- 1,5105

200-3,0-105

220-3,0-105

о

250-4,0-105

Пределы допускаемой основной относительной погрешности измерения активности радионуклидов 137Cs и 134Cs в фантоме всего тела человека

± 15 %

1

2

Минимальная измеряемая активность радионуклида 137Cs в фантоме всего тела человека за время измерения 1 ч при статистической погрешности 50 % (Р=0,95), Бк, не более (Ф - индекс фантома)

Ф1

Ф2

ФЗ

Ф4

Ф5

Ф6

89

101

157

203

231

254

Минимальная измеряемая активность радионуклида 134Cs в фантоме всего тела человека за время измерения 1 ч при статистической погрешности 50 % (Р=0,95), Бк, не более (Ф - индекс фантома)

58

94

141

181

206

241

Время установления рабочего режима

не более 10 мин

Нестабильность градуировочной характеристики преобразования за время непрерывной работы

±1 %

Нестабильность показаний при измерении активности за время непрерывной работы

±3 %

Мощность, потребляемая от сети переменного тока при номинальном напряжении 230 В, (без учета принтера)

не более 200 ВА

Пределы допускаемой дополнительной относительной погрешности измерения активности и относительного смещения положения центроиды ППП радионуклида l37Cs:

- при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий

- при изменении напряжения питания (от 195 В до 253 В)

- при изменении постоянного магнитного поля напряженностью 40 А/м

Пределы допускаемой дополнительной относительной погрешности измерения активности

Пределы относительного смещения положения центроиды ППП

±3 %

±3 %

±3 %

±2 %

±2 %

±3 %

Габаритные размеры составных частей СИЧ, не более:

- блок детектирования (БД) СИЧ

- кресло СИЧ

0177x456 мм 1090x606x1100 мм

Масса составных частей СИЧ, не более:

- БД СИЧ

- кресло СИЧ

10 кг

230 кг

Наименование, тип

Количество

Примечание

1 Блок детектирования СИЧ

1

2 Кресло СИЧ

1

В кресле размещается защита блока

3 Компьютер персональный

1

детектирования СИЧ

Спецификация согласно гарантийному

IBM-совместимый с принтером

талону

4 Компакт-диск с программным

1

обеспечением «SICH1316»

5 Руководство оператора

1

К программе «S1CH1316»

6 Руководство по эксплуатации

1

Содержит раздел «Поверка»

7 Паспорт на источник

1

Приложение А руководства по эксплуатации.

гамма-излучения

Источник гамма-излучения на основе

8 Методика выполнения измерений

1

радионуклида l37Cs входит в комплект КИ Для измерения активности

МВИ.МН 1958-2003

гамма-излучающих радионуклидов в теле

9 Комплект принадлежностей

1

человека.

Поставляется по заказу

10 Упаковка картонная

1

11 Упаковка картонная

1

При поставке ПК

12 Упаковка деревянная

7

Примечания:

1 Входящий в состав СИЧ персональный компьютер (ПК) должен иметь:

- устройство чтения компакт-дисков;

- свободный порт USB.

2 По согласованию с заказчиком ПК и принтер могут не поставляться.
