Спектрометры эмиссионные МСА

Номер в ГРСИ РФ:	РБ 03 11 7333 19
Раздел:	Средства измерений оптических и оптико-физических величин [11]
Категория:	Спектрометры
Производитель / заявитель:	ООО «Спектральная лаборатория», г. Санкт-Петербург

Скачать

Описание типа РБ 03 11 7333 19 [2020-03-10]

rb-03-11-7333-19_2020-03-10.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Спектрометры эмиссионные MCA предназначены для измерений содержания различных элементов, входящих в состав металлов, сплавов, порошков, руд и горных пород в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 11 7333 19
Наименование	Спектрометры эмиссионные МСА
Год регистрации	2019
Номер сертификата	13049
Дата регистрации	2019-11-28
Срок действия	2024-04-01
Получатель сертификата	ЗАО "Спектральная лаборатория", г. Санкт-Петербург, Российская Федерация (RU)

Производитель / Заявитель

ЗАО "Спектральная лаборатория"

Адрес: ул. Михайлова, д.11, корп.216, 195009, г. Санкт-Птеребург

Контакты: (812) 385-14-53, e-mail: in@spectr-lab.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в РБ в установленном порядке (НТК №11-19).
Методика поверки	Поверка для Республики Беларусь проводится по МП-242-2236-2018, утвержденной в 2018 г.
Признание поверки	Первичная поверка при выпуске из производства, проводимой ВНИИМ им. Д.И. Менделеева (аттестат аккредитации-№RA.RU. 311541, шифр поверительного клейма - В) (НТК №11-19).

Поверители

Скачать

Описание типа РБ 03 11 7333 19 [2020-03-10]

rb-03-11-7333-19_2020-03-10.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Нормативные документы

Назначение

Описание

В основу работы спектрометров эмиссионных MCA (далее - спектрометры) положен метод эмиссионного спектрального анализа, основанный на зависимости интенсивности спектральных линий от содержания элемента в пробе.

Спектрометры состоят из источника возбуждения спектра (искрового генератора), стационарного (искровой столик) штатива или выносного (искровой зонд) штатива, оптической части прибора (полихроматора), осуществляющего пространственное разделение сплошного излучения от источника возбуждения спектра в спектр, и автоматизированной системы управления и регистрации на базе внешнего компьютера.

Спектрометры эмиссионные MCA выпускаются 13-ти модификаций: MCAI V5. MCAI V5 Воздух. MCAI V5 R, MCAI V5 Воздух R, MCAII V5. MCAII V5 Гибрид, MCAII V5 R. MCAII V5 Гибрид R, MCAII V5 Азот, MCAII V5 Азот R. MCAII V5 Двойной, MCAII V5 Двойной R. MCAIII. Все модификации имеют настольное исполнение

Встроенный источник возбуждения спектра, столик с разрядной камерой и прижимом, оптическая часть прибора (полихроматор), аргоновый блок, коммутационная панель, индикаторная информационная панель для всех модификаций спектрометра выполнены в виде моноблока. Модификации MCAII V5 Гибрид и MCAII V5 Гибрид R имеют выносной штатив (зонд), с помощью которого можно осуществлять контроль габаритных деталей. Модификации МСА1 V5 Воздух, MCAI V5 Воздух R оснащаются сменными разрядными столиками (дополнительным выносным штативом) для анализа порошков, стружки и монолитных проб в дуговом разряде; они так же могут опционно комплектоваться генератором УГЭ-4 в комплекте со штативом УШТ-4. Спектрометры MCA могут комплектоваться дополнительными опциями, которые идентифицируются в наименовании следующим образом: вакуумирование полихроматора — V; термостабилизация — Т; наличие дополнительного оптического входа — Opt.

Источник возбуждения спектра генерирует искровой разряд, либо дуговой разряд, либо комбинацию искрового и дугового разрядов с формой волны, задаваемой программным образом. В стационарном штативе открытого типа (искровой столик) и выносном искровом источнике (зонд) в виде пистолета осуществляется продувка аргоном высокой чистоты промежутка между пробой и подставным электродом. Во всех модификациях спектрометров применяются вольфрамовые электроды. В стационарных штативах применяется пневматический прижим образца. Выносные искровые источники возбуждения спектра (зонды) соединяются с оптической частью прибора посредством основного специального кабеля длиной 3 м или 5м. по которому осуществляется подача аргона и оптического излучения, которое передается на вход спектрометра с помощью волоконно-оптического кабеля, встроенного в специальный кабель.

Полихроматоры спектрометров MCA построены по схеме Пашен-Рунге, в которой входная щель, вогнутая дифракционная решетка и выходные щели установлены на круге Роуланда. Конструктивно в зависимости от модификации спектрометра их оптическая часть может состоять из одного, двух, трех полихроматоров оптически связанных между собой в одну систему. Регистрация спектра осуществляется посредством фотодиодных линейных приборе^ф^рядо-вой связью (ПЗС). В блоке ПЗС-линеек, сигналы с ПЗС-линеек последовательна^^а&ггейа^т-ся в аналого-цифровом блоке, в схеме обработки цифровых сигналов и через /и/тер(рей с-USB) поступают в компьютер, где происходит обработка сигналов путем математи|ческг^..ойерйций.

Компьютер также через схему обработки цифровых сигналов управляет работой источника возбуждения спектров, газовой системы и работой ПЗС-линеек.

Управление спектрометрами MCA осуществляется при помощи специального программного обеспечения, установленного на внешнем компьютере. Вывод информации производится на внешний монитор.

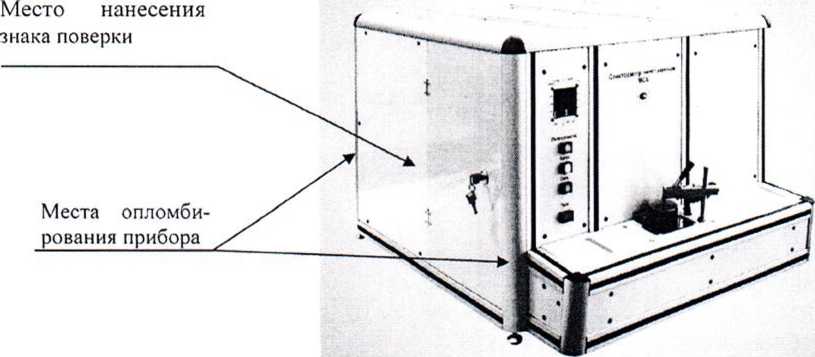

Общий вид спектрометров эмиссионных MCA приведен на рисунке 1.

Место нанесения знака поверки

Места опломбирования прибора

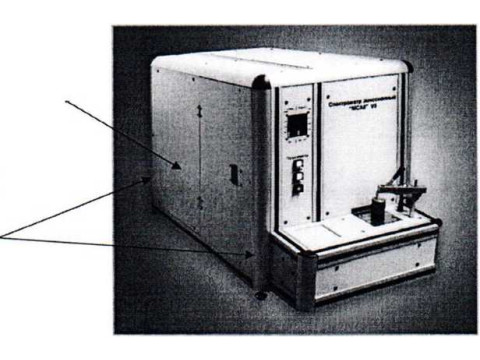

Спектрометры эмиссионные MCA модификаций MCAI V5. МСА1 V5 R, MCAI V5 Воздух, MCAI V5 Воздух R, МСАП V5, МСАП V5 R. МСАП V5 Гибрид. МСАП V5 Гибрид R, MCAIII

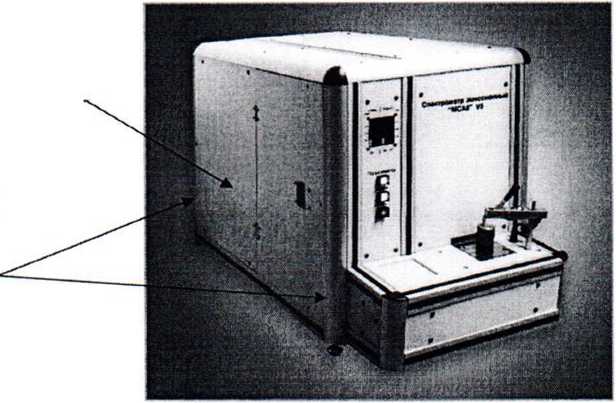

Спектрометры эмиссионные MCA модификаций MCAII V5 Азот. MCAII V5 Азот R. МСАП V5 Двойной. МСАП V5 Двойной R

Рисунок 1 - Общий вид спектрометров эмиссионных MCA

с.-гаид э

Программное обеспечение

Спектрометры эмиссионные MCA оснащаются автономным программным обеспечением «ГРАДУИРОВКА» и/или автономным программным обеспечением «GradSL». которые управляют всеми блоками спектрометров эмиссионных MCA. выполняют обработку зарегистрированного спектра, измерения содержания различных элементов в анализируемых материалах, отображают результаты, обрабатывают, передают и хранят полученные данные. В целях предотвращения несанкционированного доступа внутрь спектрометра предусмотрено пломбирование корпуса специальными фирменными наклейками. Уровень зашиты ПО «ГРАДУИРОВКА» от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Уровень защиты ПО «GradSL» от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние ПО «ГРАДУИРОВКА» и ПО «GradSL» на метрологические характеристики спектрометров эмиссионных MCA учтено при их нормировании. Идентификационные данные ПО «ГРАДУИРОВКА» и ПО «GradSL» приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО «Градуировка» и ПО «GradSL». _

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«ГРАДУИРОВКА»	«GradSL»
Номер версии (идентификационный номер) ПО	не ниже 5.3.18.07 ”	не ниже 1.0.00.00 ”
Цифровой идентификатор метрологически значимого файла ПО	53FD9EB131DAE9C30FB1 CA70C68BD13B0EC411F7 (файл grad.exe для версии 5.3.18.07, расчет по алгоритму SHA-1)	8FE4E56B (файл GradSL.exe для версии 1.0.14.10, расчет по алгоритму CRC32)
" Версия ПО может иметь дополнительные цифровые суффиксы

Технические характеристики

Таблица 2 - Метрологические >

Наименование характеристики	Значение
Рабочий спектральный диапазон, нм - модификации MCAI V5; MCAI V5 Воздух	от 190 до 410
- модификации MCAI V5 R; MCAI V5 Воздух R	от 190 до 410; от 410 до 770
- модификации MCAII V5; MCAII V5 Гибрид	от 178 до 408
- модификации MCAII V5 R; MCAII V5 Гибрид R	от 178 до 408; от 410 до 770
- модификации MCAII V5 Азот	от 141 до 155; от 178 до 408
- модификации MCAII V5 Азот R	от 141 до 155; от 178 до 408; от 410 до 770
- модификации MCAII V5 Двойной	от 178 до 410
- модификации MCAII V5 Двойной R	от 178 до 410; от 410 до 770
- модификации MCAIII	от 171 до 194
Предел детектирования легирующих и примесных элементов, %, не более:
- при анализе сталей углерода хрома, марганца /h/'X кремния / [ никеля V --------------\\	>ндал^ч 0.0040 0,0005 V 0,0018 lj 0.0020

Для

Лродолжение таблицы 2

Наименование характеристики	Значение
титана	0,0090
ванадия, алюминия	0.0080
меди	0.0010
молибдена	0,0035
- при анализе алюминия и алюминиевых сплавов
кремния, железа	0,0050
магния, меди	0.0030
титана	0.0009
- при анализе меди и сплавов на основе меди
цинка	0.0003
олова	0.0009
никеля	0.0020
железа, марганца	0,0002
Относительные СКО выходного сигнала спектрометра в режиме измерения относительных интенсивностей при анализе сталей, алюминия и алюминиевых сплавов, меди и сплавов на основе меди. %, не более: - в диапазоне массовых долей элементов от 0,0005 % до 0,01 % включ.	30
- в диапазоне массовых долей элементов св. 0.01 % до 0.1 % включ.	10
- в диапазоне массовых долей элементов св. 0,1 % до 1,0% включ.	4
- в диапазоне массовых долей элементов св. 1,0 % до 49,9 %	1

Таблица 3 - Основные технические

Наименование характеристики

Значение

Габаритные размеры (ДхЩхВ). мм, не более:

- модификаций MCAI V5, MCAI V5 R, МСА1 V5 Воздух.

MCAI V5 Воздух R, MCAII V5. MCAII V5 R. MCAII V5 Гибрид. MCAII V5 Гибрид R, МСАШ

- модификаций MCAII V5 Азот, MCAII V5 Азот R. MCAII V5

Двойной, MCAII V5 Двойной R

- внешнего источника возбуждения спектров генератора универсального УГЭ-4

- штатива УШТ-4 и дополнительного выносного штатива

- выносного зонда (длина кабеля 3 м, 5 м)

700x1100x750

900x1100x750

780x650x1420

480x520x510

300x100x210

Масса, кг, не более

- модификаций MCAI V5. MCAI V5 R, MCAI V5 Воздух, MCAI V5 Воздух R, MCAII V5, MCAII V5 R. MCAII V5 Гибрид. MCAII V5 Гибрид R, MCAIII

- модификаций MCAII V5 Азот, MCAII V5 Азот R. MCAII V5 Двойной, MCAII V5 Двойной R

- внешнего источника возбуждения спектров генератора универсального УГЭ-4

- штатива УШТ-4 и дополнительного выносного штатива

- выносного зонда (длина кабеля 3 м, 5 м)

100

120

320

\"ДлаД^и№ГУ

Продолжение таблицы 3

Потребляемая мощность. В’А, не более:
- в случае применения встроенного в спектрометр источника
возбуждения спектров - однофазная сеть переменного тока: в режиме ожидания	100
в режиме измерения	1000
- в случае применения внешнего источника возбуждения спектров (генератор универсальный УГЭ-4): трехфазная сеть переменного тока с заземленной нейтралью	8500
однофазная сеть переменного тока	5000
Электрическое питание осуществляется от сеги переменного тока: - в случае применения встроенного в спектрометр источника возбуждения спектров - однофазная сеть переменного тока: диапазон напряжения. В	от 180 до 260
частотой, Гц	от 48 до 63
- в случае применения внешнего источника возбуждения спектров (генератор универсальный УГЭ-4) - трехфазная сеть переменного тока с заземленной нейтралью диапазон напряжения, В	от 361 до 399
частотой. Гц	от 48 до 52
- однофазная сеть переменного тока диапазон напряжения. В	от 209 до 231
частотой. Гц	от 48 до 52
Время установления рабочего режима, мин, не более	30
Срок службы, лет, не менее	10
Средняя наработка спектрометра на отказ, ч	10000
Условия эксплуатации: - температура окружающей среды, °C	от +10 до +35
- атмосферного давления, кПа	от 84.0 до 106.7
- относительная влажность при температуре +25 °C, %, не более	80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю или боковую панель корпуса спектрометра в виде специальной таблички.

Комплектность

Таблица 4 - Комплектность спектрометров эмиссионных MCA

Наименование	Обозначение	Количество
Спектрометр эмиссионный MCA (в зависимости от модификации)	-	1 шт.
Редуктор высокого давления	-	1 шт.
Комплект трубок для газовой системы	-	1 комплект
Выносной зонд (длина кабеля 3 м или 5 м)	-	1 шт.
Генератор УГЭ-4 11	-	1 шт.
Штатив У ШТ-4 ”	-	1 шт.
Дополнительный выносной штатив 11		1 шт.
Комплект рекалибровочных образцов		1 комплект
Комплект соединительных кабелей	6 ( \ \\	1 комплект
Персональный компьютер 11	rocv^^^S' J —\\ ---	1 шт.

Продолжение таблицы 4

Наименование	Обозначение	Количество
Монитор 11	-	1 шт.
Клавиатура °	-	1 шт.
Манипулятор типа "Мышь" 11	-	1 шт.
Комплект ЗИП 2)	-	1 комплект
Программное обеспечение «GradSL» 11	-	1 диск
Программное обеспечение «ГРАДУИРОВКА» 11	-	1 диск
Паспорт (в зависимости от модификации)	АШМД 415311 ПС	1 экз.
Руководство по эксплуатации	АШМД415311 РЭ	1 экз.
Руководство пользователя ПО «ГРАДУИРОВКА» ”	-	1 экз.
Руководство пользователя ПО «GradSL» 11	-	1 экз.
Методика поверки	МП-242-2236-2018	1 экз.

11 Поставляется по заказу

В зависимости от модификации спектрометра

Поверка

осуществляется по документу МП-242-2236-2018 «ГСП. Спектрометры эмиссионные MCA. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 ноября 2018 г.

Основные средства поверки:

- ГСО 10504-2014, стандартные образцы состава сталей углеродистых и легированных; ГСО 8876-2007, стандартные образцы состава сталей легированных; ГСО 9975-2011. стандартные образцы состава сталей легированных; ГСО 10983-2017/10990-2017. стандартные образцы состава алюминия; ГСО 7080-93, стандартные образцы состава сплавов алюминиевых; ГСО 6530-92/6534-92, стандартные образцы состава сплавов алюминиевых; ГСО 10819-2016, стандартные образцы состава меди черновой; ГСО 979-76/989-76. стандартные образцы состава латуни свинцовой; ГСО 6205-91/6209-91, стандартные образцы состава бронзы оловянной; ГСО 2429-87П/2433-87П, стандартные образцы состава бронзы оловянной.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую панель спектрометра, как показано на рисунке 1.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
