Контроллеры измерительные ControlWave Micro
| Номер в ГРСИ РФ: | РБ 03 23 8321 21 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | АО «Промышленная группа «Метран», г. Челябинск |
|
Описание типа РБ 03 23 8321 21 [2021-11-19]
rb-03-23-8321-21_2021-11-19.pdf
|
Скачать |
Описание: контроллеры являются программируемыми устройствами и обеспечивают измерение входных сигналов силы и напряжения постоянного то<а 4-20 мА и 1-5 В, сигналов термопар различных градуировок по ГОСТ Р 8.585-200Г и термопреобразователей сопротивления (далее - ТС) типа Pt 100 по ГОСТ 6651-2009 с преобразованием результата измерений в температуру, а также количества импульсов в диапазоне частот 0-10 кГц, воспроизведение выходных сигналов силы и напряжения постоянного тока 4-20 мА и 1-5 В, прием и логическую обработку дискретных электрических сигналов, прием и передачу данных по протоколу HART, выработку управляющих воздействий в виде аналоговых и дискретных сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 8321 21 |
| Наименование | Контроллеры измерительные ControlWave Micro |
| Год регистрации | 2021 |
| Номер сертификата | 14533 |
| Дата регистрации | 2021-11-01 |
| Срок действия | 2026-02-17 |
| Получатель сертификата | АО «Промышленная группа «Метран», г. Челябинск, Российская Федерация |
Производитель / Заявитель
АО «Промышленная группа «Метран»
Адрес: 454003, г. Челябинск, Новоградский проспект, д.15
Контакты: тел. +7 (351) 799 51 52, факс +7 (351) 799 55 90, info.metran@emerson.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» (с изменениями №1, 2) |
| Признание поверки | Первичная, проводимая АО «ПГ «Метран» (аттестат аккредитации - № RA.RU.311702, шифр поверительного клейма - ДАВ) (Комиссия №20-21). |
Поверители
Скачать
|
Описание типа РБ 03 23 8321 21 [2021-11-19]
rb-03-23-8321-21_2021-11-19.pdf
|
Скачать |
Описание типа
Назначение
Описание: контроллеры являются программируемыми устройствами и обеспечивают измерение входных сигналов силы и напряжения постоянного то<а 4-20 мА и 1-5 В, сигналов термопар различных градуировок по ГОСТ Р 8.585-200Г и термопреобразователей сопротивления (далее - ТС) типа Pt 100 по ГОСТ 6651-2009 с преобразованием результата измерений в температуру, а также количества импульсов в диапазоне частот 0-10 кГц, воспроизведение выходных сигналов силы и напряжения постоянного тока 4-20 мА и 1-5 В, прием и логическую обработку дискретных электрических сигналов, прием и передачу данных по протоколу HART, выработку управляющих воздействий в виде аналоговых и дискретных сигналов.
Контроллеры имеют общепромышленное и взрывозащищённое исполнен! я. Контроллеры имеют модульную структуру. Контроллеры состоят из основного блока и блока расширения. Основной блок содержит базовый блок и, в зависимости от заказа, до 1, 2 или 6 модулей ввода-вывода. Базовый блок объединяет кросс-плату, смонтированную в корпусе, модуль источника питан ля и ЦПУ модуль. Блок расширения позволяет дополнительную установку до 2, 4 или 8 модулей ввода-вывода.
Контроллеры имеют изолированные и неизолированные модули ввода/вывота аналоговых и дискретных сигналов. В изолированных модулях осуществляется гальваническая развязка входных/выходных сигналов и базового блока контроллера. Разрядность АЦП модулей аналогового ввода составляет 21 или 14 бит в зависимости от модели, а разрядность ЦАП модулей аналогового вывода - 12 бит. Объем оперативной памяти процессора контроллера до 64 МБ. Контроллеры могут иметь выносной дисплей с клавиатурой, наличие которого определяется при заказе.
Контроллеры имеют возможность подключения к промышленным сетям Ethernet, поддерживают протоколы Modbus, ОРС, HART и интерфейсы RS-232. RS-4J5. Контроллеры могут быть укомплектованы радиопередающими устройствами дчя передачи по радиоканалу измерительной информации, а также беспроводным интерфейсом WirelessHART для связи с полевыми приборами.

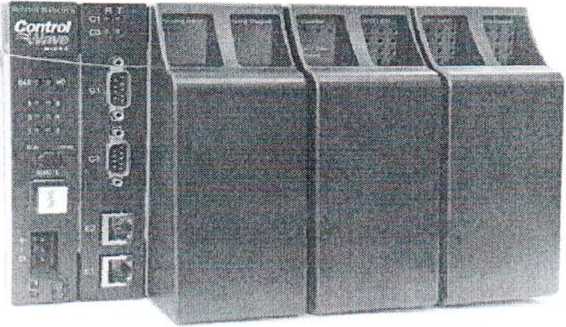

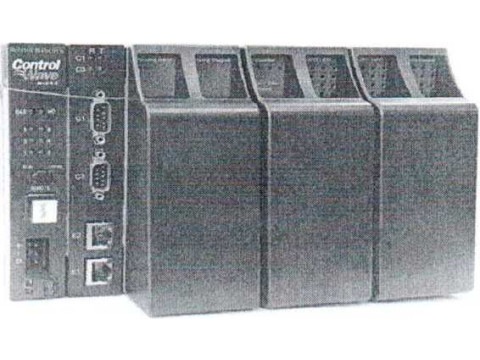

Внешний вид и место пломбирования контроллеров представлено на рисунке 1. Знак поверки наносится на свидетельство о поверке.
у
Рисунок I - Общий вид контроллеров
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение характеристик |
1 |
|
1 |
2 | |
|
Диапазон измерений входных сигналов: напряжения постоянного тока, В силы постоянного тока, мА количества импульсов в диапазоне частот 0-10 кГц, имп. Диапазон измерений и преобразований входных сигналов: сопротивления ТС, Ом соответствующий температуре, °C напряжения постоянного тока термопар, мВ соответствующий температуре, °C |
от 1 до 5 от -0,01 до +0,01 от 4 до 20 от 0 до 216 от 18.52 до 390.48 от -200 до +850 от -9.835 до +76.373 от -270 до+1820 | |
|
Диапазон воспроизведения выходных сигналов: напряжения постоянного тока, В силы постоянного тока, мА |
от 1 до 5 от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности при температуре (25 ± 3) °C, %, при измерении: напряжения в диапазоне 1-5 В напряжения в диапазоне (от минус 0,01 до плюс 0,01) В силы постоянного тока 4-20 мА |
±0.1 ±0.025 ±0.1 | |
|
Пределы допускаемой основной приведенной погрешности при температуре (25 ± 3) °C при воспроизведении выходных сигналов напряжения 1-5 В и силы тока 4-20 мА, % |
±0.1 | |
|
Пределы допускаемой абсолютной погрешности при измерении количества импульсов на каждые 10000 импульсов, имп. |
±1 | |
|
Пределы допускаемой приведенной погрешности при измерении напряжения 1-5 В и силы тока 4-20 мА, %, в диапазоне температур окружающего воздуха: от минус 40 °C до плюс 70 °C от минус 50 °C до минус 40 °C |
±0.2 ±0,4 |
J |
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Пределы допускаемой приведенной погрешности при измерении напряжения (от минус 0,01 до плюс 0.01) В в диапазоне температур окружающего воздуха от минус 20 °C до плюс 70 °C, % |
±0,05 |
|
Пределы допускаемой приведенной погрешности при воспроизведении выходных сигналов напряжения 1 - 5 В и силы тока 4—20 мА на неизолированных выводах, %, в диапазоне температур окружающего воздуха: от минус 20 °C до плюс 70 °C от минус 40 °C до минус 20 °C от минус 50 °C до минус 40 °C |
±0.2 ±0.3 ±0,5 |
|
Пределы допускаемой приведенной погрешности при воспроизведении выходных сигналов напряжения 1 - 5 В и силы тока 4—20 мА на изолированных выводах, %, в диапазоне температур окружающего воздуха: от минус 40 °C до плюс 70 °C от минус 50 °C до минус 40 °C |
±0,2 ±0,4 |
|
Примечание: За нормирующее значение приведенной погрешности принят диапазон измерений. | |
|
Таблица 2 - Метрологические характеристики модулей ввода сигналов термоп и ТС |
ар | ||||
|
Типы сигналов термопар и ТС |
Диапазоны измерений напряжения постоянного тока термопар, мВ. или сопротивления ТС. Ом |
Диапазоны преобразований сигналов термопар по ГОСТР 8.585-2001* и ТС по ГОСТ 6651-2009 в температуру, °C |
Пределы допускаемой абсолютной основной погрешности при измерении и преобразовании сигналов термопар и ТС в температуру, °C |
Пределы допускаемой абсолютной погрешности при измерении и преобразовании сигналов термопар и ТС в температуру в диапазоне температуры окружающего воздуха от минус 20 °C до плюс 70 °C, °C | |
|
1 |
2 |
3 |
4 |
5 | |
|
Термопары типа: | |||||
|
В |
от 0,033 до 0,178 |
от 100 до 200 |
±8,0 |
±16,0 | |
|
св. 0,178 до 0,746 |
св. 200 до 390 |
±4,0 |
±8.0 | ||
|
св. 0,746 до 3,466 |
св. 390 до 840 |
±2,0 |
±4.0 | ||
|
св. 3.466 до 13.820 |
св. 840 до 1820 |
±1.0 |
±2,0 | ||
|
Е |
от -9.835 до -9.797 |
от -270 до -260 |
±3,0 |
±6.0 | |
|
св. -9,797 до -9.368 |
св. -260 до -225 |
±1.0 |
±2,0 | ||
|
св. -9,368 до -8.825 |
св. -225 до -200 |
±0.75 |
±1.5 | ||
|
св. -8,825 до 76.373 |
св. -200 до +1000 |
±0,5 |
±1,0 | ||
|
.1 |
от -8,095 до ±10,224 |
от -210 до +190 |
±0,75 |
±1.5 | |
|
св. 10,224 до 69,553 |
св. 190 до 1200 |
±0,5 |
±1,0 | ||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
к |
от -6,458 до -6.441 |
от -270 до -260 |
±5,0 |
±10,0 |
|
св. -6,441 до -6,377 |
св. -260 до -245 |
±2,0 |
±4,0 | |
|
св. -6.377 до -5,550 |
св. -245 до -180 |
±1,0 |
±2.0 | |
|
св. -5,550 до -4.793 |
св. -180 до -145 |
±0.75 |
±1.5 | |
|
св. -4.793 до 54.886 |
св. -145 до +1372 |
±0.5 |
±1,0 | |
|
к |
от -0,226 до +0,296 |
от -50 до +50 |
±2,0 |
±4,0 |
|
св. 0,296 до 20,488 |
св. 50 до 1720 |
±1.0 |
±2.0 | |
|
S |
от -0.236 до +0,299 |
от -50 до +50 |
±2.0 |
±4.0 |
|
св. 0,299 до 18,609 |
св. 50 до 1760 |
±1.0 |
±2.0 | |
|
т |
от -6,258 до -6.232 |
от -270 до -260 |
±4,0 |
±8.0 |
|
св. -6,232 до -6.180 |
св. -260 до -250 |
±2,0 |
±4,0 | |
|
св. -6,180 до -5,261 |
св. -250 до -180 |
±1.0 |
±4,0 | |
|
св. -5,261 до -4.300 |
св. -180 до -135 |
±0,75 |
±1,5 | |
|
св. -4.300 до +20.872 |
св. -135 до +400 |
±0.50 |
±1,0 | |
|
Термопреобразователи сопротивления типа: | ||||
|
Pt 100 |
от 1 8.52 до 68,33 |
от -200 до -80 |
±2,5 |
±3,0 |
|
св. 68.33 до 390,48 |
св. -80 до + 850 |
±0.5 |
±1.0 | |
Таблица 3 - Метрологические характеристики канала компенсации холодного
спая модуля ввода термопар
|
Тип термопары |
Диапазоны измерений напряжения постоянного тока канала компенсации холодного спая термопар. мВ. |
Диапазоны преобразований в температуру канала компенсации холодного спая термопар по ГОСТ Р 8.585-2001’, °C |
Пределы допускаемой абсолютной основной погрешности при измерении и преобразовании сигналов холодного спая в температуру, °C |
|
1 |
2 |
3 |
4 |
|
В |
от 0,033 до 13,820 |
от 100 до 1820 |
±0.30 |
|
1 |
2 |
3 |
4 |
|
Е |
от -9,835 до -9,797 |
от -270 до -260 |
±10,00 |
|
св. -9,797 до -9.666 |
св. -260 до -245 |
±3,00 | |
|
св. -9,666 до -8,825 |
св. -245 до -200 |
±1,50 | |
|
св. -8,825 до -4.636 |
св. -200 до -87 |
±0,75 | |
|
св. -4,636 до +1.495 |
св. -87 до +25 |
±0.39 | |
|
св. 1,495 до 76.373 |
св. +25 до +1000 |
±0.30 | |
|
.1 |
от -8.095 до -5,037 |
от -210 до -110 |
±0.80 |
|
св. -5.037 до +1.277 |
св. -110 до +25 |
±0.40 | |
|
св. 1,277 до 69,553 |
св.+25 до+1200 |
±0,30 | |
|
К |
от -6,458 до -6,441 |
от -270 до -260 |
±15.00 |
|
св. -6,441 до -6,382 |
св. -260 до -246 |
±4.50 | |
|
св. -6,382 до -6,158 |
св. -246 до -220 |
±2.20 | |
|
св. -6,158 до -5,141 |
св. -220 до -160 |
±1.10 | |
|
св. -5,141 до+1,000 |
св. -160 до +25 |
±0.55 | |
|
св. 1,000 до 54,886 |
св. +25 до +1372 |
±0.30 | |
|
R. |
от -0,226 до +0,296 |
от -50 до +50 |
±0.49 |
|
св. 0.296 до 20,488 |
св. +50 до +1720 |
±0.30 | |
|
S |
от -0.236 до +0.299 |
от -50 до +50 |
±0.45 |
|
св. 0,299 до 18,609 |
св. +50 до +1760 |
±0.30 | |
|
т |
от -6.258 до -6,232 |
от -270 до -260 |
±10.30 |
|
св. -6.232 до -6.122 |
св. -260 до -242 |
±3.00 | |
|
св. -6,122 до -5,523 |
св. -242 до -195 |
±1.50 | |
|
св. -5,523 до -2,153 |
св. -195 до -60 |
±0,75 | |
|
св. -2.153 до +0.992 |
св. -60 до +25 |
±0,375 | |
|
св. 0.992 до 20.872 |
св. +25 до + 400 |
±0.30 |
Основные технические характеристики и метрологические характеристики не относящиеся к обязательным техническим требованиям Таблица 4
|
Наименование характеристики |
Значение | |
|
Напряжение питания постоянным током, В |
от 11 до 30 | |
|
Потребляемая мощность базового блока. Вт. не более |
3 | |
|
Габаритные размеры, мм. не более: длина ширина высота |
230 150 165 | |
|
Масса базового блока, кг, не более |
1 | |
|
Рабочие условия измерений: температура окружающего воздуха, °C: для контроллеров специального исполнения для контроллеров с модулями ввода сигналов термопар и ТС, выносным ЖКИ относительная влажность воздуха, % |
от -40 до +70 от -50 до +70 от -20 до +70 от 15 до 95 | |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP20 | |
|
Маркировка взрывозащиты |
2ЕхпАПСТ4Х | |
|
Средняя наработка на отказ, ч, не менее |
120000 | |
|
Средний срок службы, лет, не менее |
12 |
Комплектность
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
Контроллер измерительный ControlWave Micro |
_ I) |
1 шт. |
|
Руководство по эксплуатации |
— |
1 шт.2) |
|
Паспорт |
— |
1 шт. |
|
1) - в зависимости от заказа; 2) - допускается прилагать 1 шт. (в зависимости от заказа) на каждые 10 контроллеров поставляемых в один адрес. | ||
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналь контроллеров. измерительно-вычислительных, управляющих, программнотехнических комплексов. Методика поверки».
Сведения о методиках (методах) измерений: приведены в эксплуатационное документе.
Технические нормативные правовые акты и технические документы устанавливающие:
требования к типу средств измерений:
ГОСТ Р 52931-2008* «Приборы контроля и регулирования технологически?* процессов. Общие технические условия»;
Техническая документация компании «Emerson Process Management / Remote Automation Solutions», США
ТУ 4222-075-51453097-2015 «Контроллеры измерительные ControlWave Micro Технические условия»;
методику поверки:
МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методике поверки».
Перечень средств поверки:
прибор для поверки вольтметров В1-12. Выходное напряжение от 0,1 мкВ до 0.1 В предел допускаемой основной погрешности (2-10‘4-UBblx + 0.5) мкВ, выходное сопротивление 10 Ом; выходное напряжение от 10 мкВ до 10 В. основная погрешность (5- 10’-''-Ulil,lx + 10) мкВ. выходное сопротивление 0.001 Ом. тоь нагрузки до 100 мА; выходной ток от 10 нА до 100 мА, погрешность (2-10-4-11!|>1Х+ 1)мкА;
магазин электрического сопротивления Р 4831. Диапазон 0,001-111111,110 Ом класс точности 0.02/2-10’6;
частотомер электронно-счетный 43-57. Диапазон измерений частоты от 0,1 Гь до 100 МГц, относительная погрешность — 2,5• 10’7;
калибратор программируемый П320. Диапазон воспроизведения напряжения 0-10 В, приведенная погрешность ±0,0014 %. Диапазон воспроизведения тока 0-100 мА, приведенная погрешность ±0,003 %;
генератор сигналов низкочастотный ГЗ-110. Диапазон воспроизведения частоты 0,01-1999999,99 Гц, пределы допускаемой относительной погрешности ±0,5-10’7 %.
Идентификация программного обеспечения представлена в таблице. Таблица 6
|
Идентификационные данные |
Значение | |
|
Внешнее ПО OpenBSI Utilities/BSI Config |
Встроенное ПО | |
|
Идентификационное наименование ПО |
395575-02-8 |
cwm0560.bin cwm0560.cab |
|
Иомер версии (идентификационный номер ПО) |
V5.8 |
5.60 |
|
Цифровой идентификатор ПО |
— |
— |
Программное обеспечение (далее - ПО) контроллеров состоит из метрологически значимого ПО (встроенное) и метрологически не значимого ПО (внешнее).
Встроенное ПО - устанавливается в энергонезависимую память измерительны?: модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Внешнее ПО OpenBSI Utilities/BSI Config, устанавливается на персональны! компьютер, содержит широкий спектр инструментальных средств для работь с контроллерами Control Wave и с блоками удаленного ввода/вывода Control Wave Ethernet. Внешнее ПО позволяет выполнять:
конфигурирование и настройку параметров модулей, центральных процессороЕ (выбор количества используемых измерительных каналов, диапазона измерено? или воспроизведения сигналов, тип подключаемого измерительногс преобразователя (датчика) и др.);
конфигурирование системы промышленной связи на основе интерфейсов RS-232 RS-485;
конфигурирование систем промышленной связи на основе стандарта Ethernet: программирование логических задач контроллеров на языках IL (Instruction List). LD (Ladder Diagram), FBD (Function Block Diagram), SFC (Sequential Function Chart’ и ST (Structured Text); тестирование программ, выполнение пуско-наладочных работ и обслуживание готовой системы;
установку парольной защиты от несанкционированного доступа.
Уровень защиты ПО контроллеров от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014*.
’Приведенные по тексту ссылки на документы «ГОСТ Р», «Р» носят справочный характер.
