Мерники металлические OGS Baltia

Назначение

Описание: принцип работы мерников металлических основан на измерении объема жидкости. При измерении объема жидкости измеряемую среду подают в предварительно смоченный мерник металлический через горловину (мерники с верхним наливом) или через наливной кран (мерники с нижним наливом). Конструктивно мерники состоят из цилиндрического резервуара и горловины.

Конструкция горловины может иметь следующие исполнения: горловину с прозрачными окнами и шкалой, с отметками вместимости; непрозрачную горловину с уровнемерной трубкой и шкалой, расположенными рядом, параллельно оси горловины.

В середину конического днища мерников вварен трубопровод с кранами для заполнения и слива жидкости (мерники с нижним наливом) или трубопроводом с краном для слива жидкости (мерники с верхним наливом). На верхней конической крышке цилиндрического резервуара располагается пузырьковый уровнемер для установки мерников в вертикальном положении. К нижнему ребру жесткости мерников приварены ножки, обеспечивающие устойчивое положение мерников, снабженные регулировочными винтами, а при необходимости колёсиками (опция). Горловина мерников закреплена на цилиндрическом резервуаре с помощью фланцевого соединения (в исполнении мерника с нижним наливом), либо приварена к конической крышке (в исполнении мерника с верхним наливом). Мерники снабжены термокарманами для установки термометров.

Градуированная часть горловины мерника не превышает 1,0 % вместимости мерника выше и ниже отметки номинальной вместимости. Начальное и конечное значения шкалы могут иметь любые промежуточные числовые значения (отметки) в пределах указанного для каждого типоразмера мерника диапазона, кроме этого, градуированная часть горловины мерника может быть асимметричной по отношению к отметке номинальной вместимости в зависимости от назначения конкретного мерника.

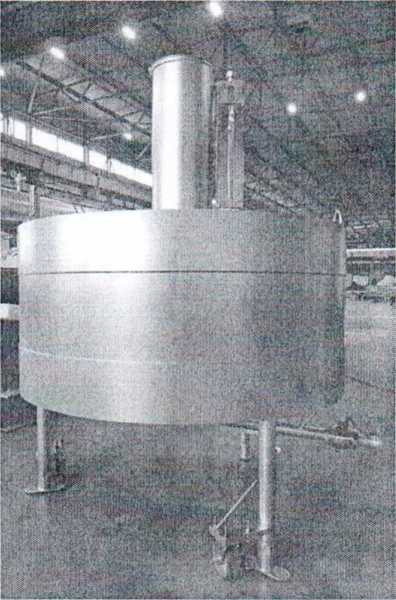

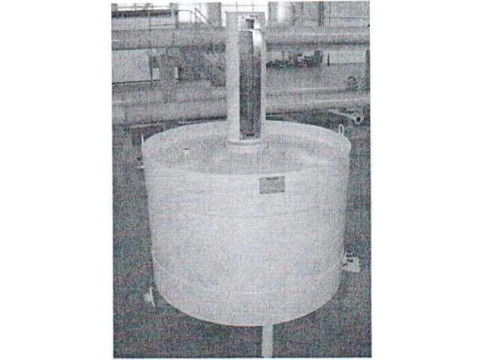

Рисунок 1 - Общий вид мерников

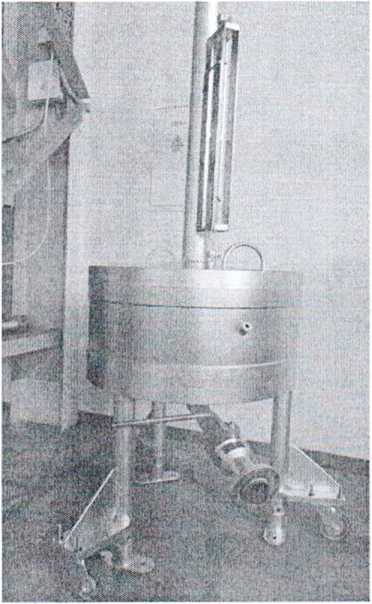

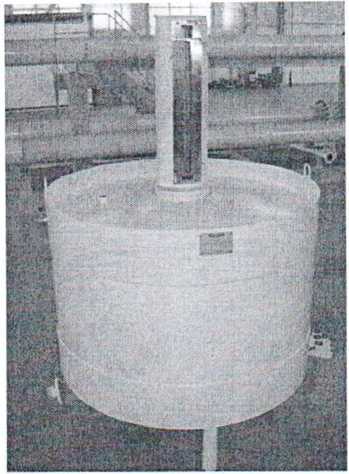

Рисунок 2 - Общий вид мерников

Схема пломбирования мерников от несанкционированного доступа приведена на рисунках 3-4.

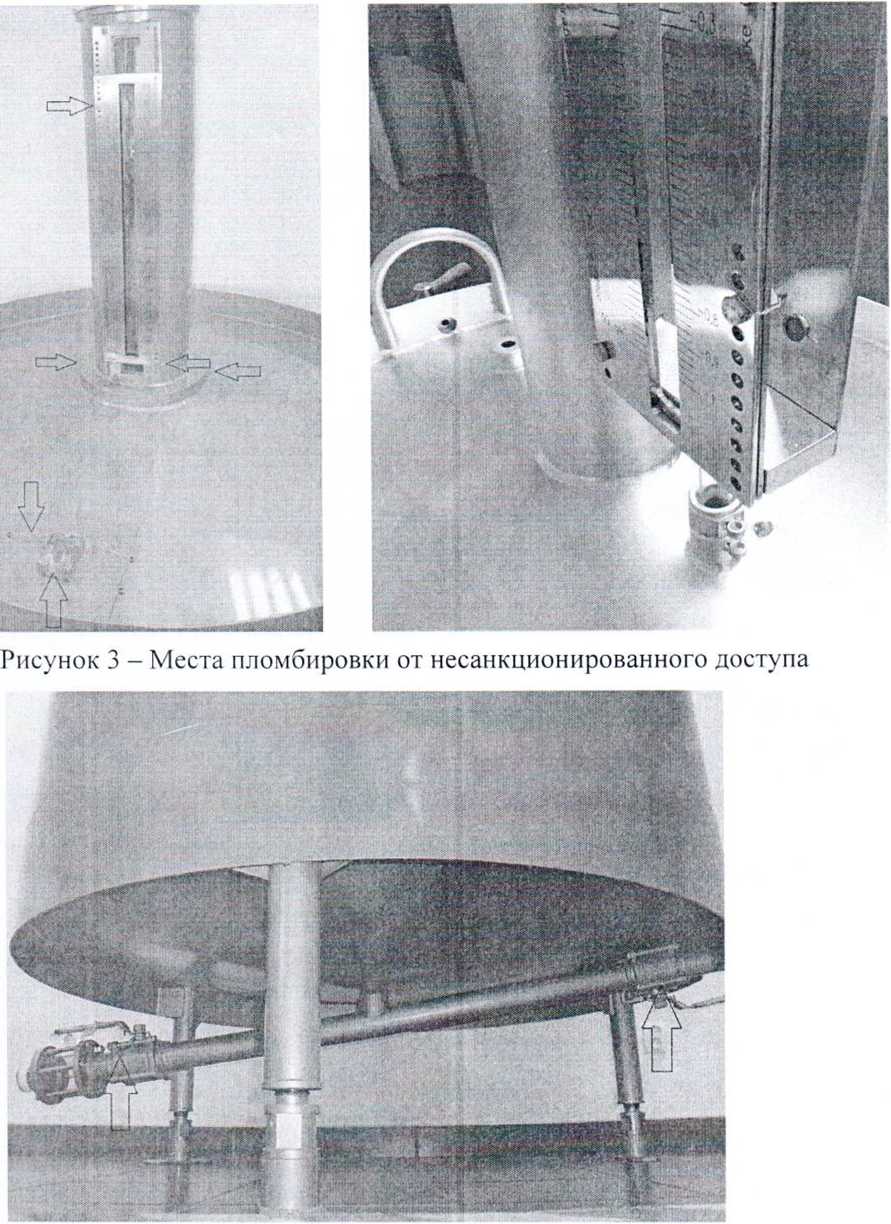

Рисунок 4 - Места пломбировки от несанкционированного доступа

Пломбировке подлежат следующие элементы конструкции:

элементы крепления уровнемерной трубки;

фланцевое соединение горловины мерника;

ампулы уровня мерника;

краны для наполнения и слива жидкости;

В случае применения приварных кранов для наполнения или слива жидкости пломбировка кранов не производится.

Обязательные метрологические требования: Таблица 1

в зависимости от заказа

2) по заказу

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 2

'* габаритные размеры и масса мерника указаны в паспорте

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по МИ 3604-2018 «ГСИ. Мерники металлические эталонные. Методика поверки».

■ожужзтоп

Сведения о методиках (методах) измерений: приведены в эксп документе.

аишйином

Государственна средств измерь» Рэсяублххз Бегерчг;. /

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ТУ 26.51.66-006-95715144-2020 «Мерники металлические OGS Baltia. Технические условия»;

ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки (в части Приложения А)»;

методику поверки:

МИ 3604-2018 «ГСИ. Мерники металлические эталонные. Методика поверки».

Перечень средств поверки:

эталонные гири класса F2 по ГОСТ O1ML R 111-1-2009;

весы высокого/специального класса точности по ГОСТ O1ML R.-76-1-201 1 с относительным значением размаха от 0,005 % до 0,01 % или компараторы массы с СКО от 0,002 % до 0,004 %.

термометры жидкостные лабораторные с ценой деления 0,01 °C по ГОСТ 29224 или термометры сопротивления эталонные ЭТС100 3 разряда по ГОСТ 8.558.

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или в паспорт.

Программное обеспечение: отсутствует.
