Измерители-регистраторы автономные серии EClerk-M
| Номер в ГРСИ РФ: | РБ 03 23 8222 21 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ООО НПК "РЭЛСИБ", г. Новосибирск |
|
Описание типа РБ 03 23 8222 21 [2021-10-25]
rb-03-23-8222-21_2021-10-25.pdf
|
Скачать |
Описание: принцип действия приборов основан на измерении и преобразовании сигналов измерительных преобразователей температуры, относительной влажности, давления, записи результатов во внутреннюю память прибора с периодом регистрации от 1 с до 24 ч и отображении текущих значений на дисплее при его наличии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 8222 21 |
| Наименование | Измерители-регистраторы автономные серии EClerk-M |
| Год регистрации | 2021 |
| Номер сертификата | 14428 |
| Дата регистрации | 2021-10-05 |
| Срок действия | 2026-02-24 |
| Получатель сертификата | ООО НПК "РЭЛСИБ", г. Новосибирск, Российская Федерация |
Производитель / Заявитель
ООО НПК "РЭЛСИБ"
Адрес: ул. Дачная, 60, г. Новосибирск, 630082
Контакты: тел. (383) 236-13-84, 354-00-54, 226-57-91, факс (383) 203-39-63, tech@relsib.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | МП 2411-0177-2020 «Измерители-регистраторы автономные серии EClerk-M. Методика поверки», утвержденной 02.11.2020. |
| Признание поверки | Первичная поверка СНИИМ (аттестат аккредитации - №RA.RU.311579, шифр поверительного клейма- Н)(Комиссия №18-21). |
Поверители
Скачать
|
Описание типа РБ 03 23 8222 21 [2021-10-25]
rb-03-23-8222-21_2021-10-25.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия приборов основан на измерении и преобразовании сигналов измерительных преобразователей температуры, относительной влажности, давления, записи результатов во внутреннюю память прибора с периодом регистрации от 1 с до 24 ч и отображении текущих значений на дисплее при его наличии.
Принцип действия преобразователей температуры приборов основан на свойстве термопреобразователей сопротивления изменять электрическое сопротивление с изменением температуры или на свойстве генерировать ЭДС при возникновении разности температуры между горячим спаем и свободными концами термопары.
Принцип действия преобразователей относительной влажности приборов основан на диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги и последующем измерении емкости.
Принцип действия преобразователей давления приборов основан на зависимости сопротивления встроенного элемента от деформации.
Приборы имеют различные исполнения по способу подключений измерительных преобразователей:
G1 - встроенный преобразователь температуры или преобразователи температуры и относительной влажности или преобразователи температуры, относительной влажности и атмосферного давления;
G2 - жесткозакрепленный зонд температуры;
G3 - клеммы для подключения посредством кабеля преобразователя температуры или преобразователя температуры и избыточного давления.
Приборы в зависимости от исполнения предназначены:
2Pt - для измерений температуры с одним или двумя термопреобразователями в диапазоне от минус 75 °C до плюс 200 °C или в исполнении С в диапазоне от минус 196 °C до плюс 200 °C (Pt 1000 а = 0,00385 °C-');
Т - для измерений температуры в диапазоне от минус 40 °C до плюс 55 °C [встроенный в корпус термопреобразователь (Т) с цифровым выходом];
К - для измерений температуры в диапазоне от минус 75 °C до плюс 800 °C для исполнения с зондом или до плюс 1200 °C для исполнения с клеммами подключения термопары [термопара ХА(К)] с компенсацией температуры холодного спая в режиме эксплуатации от минус 40 °C до плюс 55 °C;
RHT - для измерений температуры в диапазоне от минус 40 °C до плюс 55 °C и относительной влажности воздуха в диапазоне от 0 ^о~ до 98 %;
R.HTP - для измерений температуры в диапазоне от минус 40 °C до плюс 55 °C, отн. влажности воздуха в диапазоне от 0 % до 98 % и атмосферного давления в диапазоне от 30 до 110 кПа (или от 225 до 825 мм рт.ст.);
РТ - для измерений температуры в диапазоне от минус 40 °C до плюс 120 °C и избыточного давления в диапазоне от 0 до 600 кПа, до 2450 или до 6000 кПа (от 0 до 6, до 24,5 или до 60 кгс/см2).
Приборы в зависимости от назначения выпускаются двух модификаций: EClerk®-M-01 - регистратор (отсутствие цифрового индикатора);
EClerk®-M-l 1 - измеритель-регистратор (наличие цифрового индикатора).
Приборы в корпусе портативного типа Р
Приборы в корпусе настенного типа HP
г 1ч
исп. ECierk®'-M-l 1 исполнение G3
( Зонд температуры поставляется отдельно)
исп. EClerk®-M-l 1 в исполнении G2
исп. ECIerk®-M-l 1-РТ
( Зонды входят в комплект)
г з.8
исп. ECIerk®-M-l l-2Pt-G3
(Зонды поставляются отдельно)
оибьяяочяого
давлении и тамперлтуоь:
ЕСL_ERK-M.pt

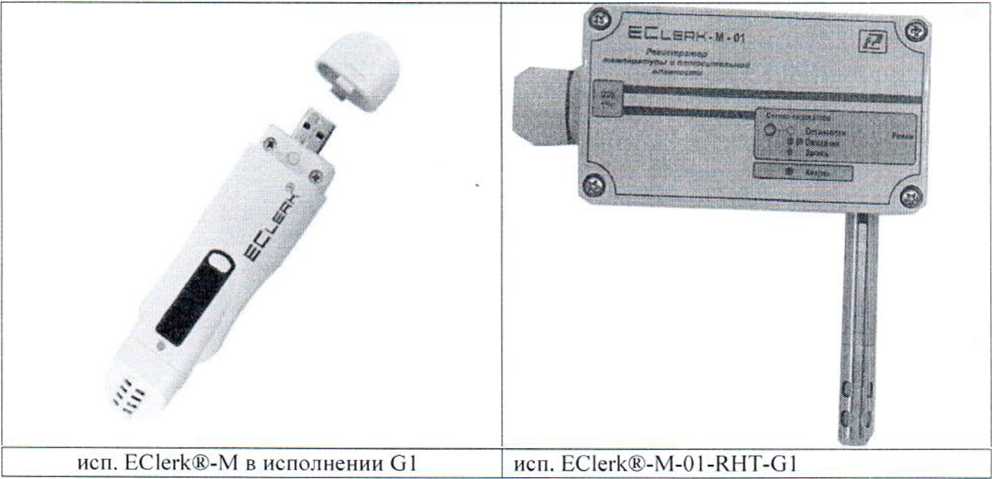

Рисунок 1 - Общий вид приборов

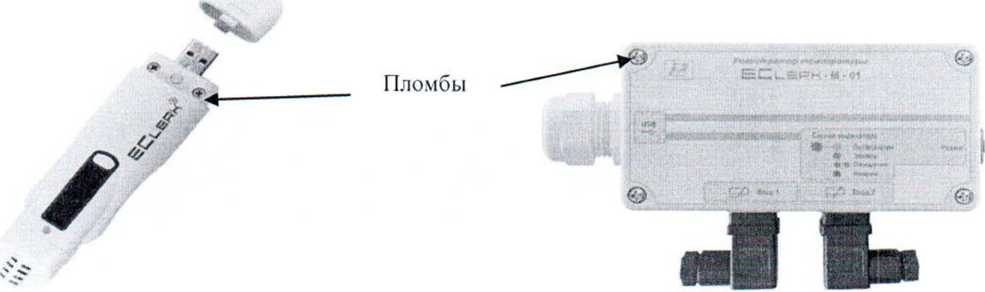

Рисунок 2 - Приборы, пример пломбирования
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение | |||||
|
Исполнение EClerk-M- |
2 Pt |
к |
г |
ИНТ |
RHTP |
РТ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазоны измерений температуры, °C |
от -75 до +200; от -196 до +200 |
от -75 до +800; от -75 до + 1200 |
от -40 до +55 |
от -40 до +120 | ||
|
Пределы допускаемой основной абсолютной погрешности измерений температуры1*, °C |
±(0,2 +0,001|ТИЗМ2,|) в диапазоне от -75 до +200 ; ±(0.4 + 0,001|Т„ЗМ2>|) в диапазоне от -196 до +200 |
±(0,5 + 0,002|Т„зм 2*|) |
±0.5 |
±0,4 |
±1,0 | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры эксплуатации от (20 ± 2) °C. на каждые 10 °C, °C |
±(0.1 + 0,0006|Т1ПМ 2)|) |
— |
±(0,1 + 0,0006|Т1ПМ.2>|) | |||
|
Диапазон измерений относительной влажности. % |
— |
— |
— |
от 0 до 98 (без конденсации влаги) |
— | |
|
11ределы допускаемой абсолютной погрешности измерений относительной влажности, % |
— |
— |
— |
±2,5 в диапазоне от 0 до 90 в ключ.; ±4.0 в диапазоне св. 90 до 98 |
— | |
|
Диапазон измерений атмосферного давления, кПа |
— |
— |
— |
— |
от 30 до 110 (от 225 до 825 мм рг.ст.) |
— |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
11ределы допускаемой абсолютной погрешности измерений атмосферного давления. кПа |
— |
— |
— |
— |
±0,2 |
— |
|
Диапазон измерений избыточного давления, кПа |
— |
от 0 до 600 (от 0 до 6 кгс/см2’, от 0 до 2450 (от 0 до 24.5 кгс/см2); от 0 до 6000 (от 0 до 60 кгс/см2) | ||||
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности избыточного давления1’, % |
— |
±1,0 | ||||
|
Пределы допускаемой дополнительной приведенной к верхнему пределу измерений избыточного давления погрешности, вызванной изменением температуры эксплуатации от (20 ± 2) °C, на каждые 10 °C, % |
— |
±0,3 | ||||
|
Нормальные условия измерений: диапазон температуры окружающего воздуха, °C относительная влажность воздуха, %, не более атмосферное давление. кПа |
от +18 до +22 75 от 84 до 106.7 | |||||
|
1) Погрешность нормируется для прибора в комплекте с чувствительными элементами для исполнений G1. G2, G3 (РТ) и без учета погрешности подключаемых термопреобразователей в исполнении G3; 2) Т1ПМ. - измеренное значение температуры | ||||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания постоянным током, В батарея ('ЛАА) |
от 2,7 до 3,6 |
|
Габаритные размеры электронный блок (ДхЩхВ), мм, не более конструктивное исполнение Р HP |
140x34x20 115x65x41 |
|
зонд (диаметрхдлина), мм, не более1 J конструктивное исполнение Р HP |
3x120 (200; 300: 500) 4x120 (200;300;500) |
|
Минимальная глубина погружения термопреобразователя (мм)2) |
40 |
|
Масса прибора (без зонда), кг, не более конструктивное исполнение Р HP |
0,1 0,15 |
|
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений |
0,1 1,0 для исполнения EClerk-M-K |
|
Компенсация свободных концов термопары в исполнении EClerk-M-K. |
есть |
|
Объём памяти, не менее |
500 тыс.значений |
|
11ериод регистрации отсчётов измеренных параметров |
от 1 с до 24 ч |
|
Тип записи измеренных параметров |
циклический; до заполнения |
|
Максимальное количество интервалов записи (сессий) |
21 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C; относительная влажность окружающего воздуха при температуре +25 °C, % диапазон атмосферного давления, кПа |
от -40 до +55 до 98 (без конденсации) от 84.0 до 106,7 |
|
Наработка на отказ, ч. не менее |
40 000 |
|
Срок службы, лет, не менее |
5 |
I) Длина зонда с термопарой К в зависимости от диапазона измерений температуры
120 мм-от-75 °C до+200 °C;
200 мм - от -75 °C до +400 °C;
300 мм - от -75 °C до +600 °C;
500 мм - от -75 °C до +800/+1200 °C.
2) Второй элемент расположен на расстоянии С1, мм. от конца зонда, но не менее 100 мм от корпуса прибора. Минимальная глубина погружения (II +40) мм.
Комплектность
Таблица 3 - Комплектность прибора в исполнениях Gl, G2 и G3 в портативном пластмассовом корпусе (Р)
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регистратор автономный ECIerk®-M |
РЭЛС.422377.ХХХ |
1 шт. |
|
Батарея литиевая 'А АА |
ER14250M (или аналог) |
1 шт. |
|
Руководство по эксплуатации |
РЭЛС.422377.044 РЭ |
1 шт. (по заказу) |
|
Паспорт |
РЭЛС.422377.ХХХ ПС |
1 шт. |
|
Методика поверки |
МП 241 1-0177-2020 |
1 шт. |
|
Примечания: 1 .Термопреобразователь, подключаемый через клеммы к прибору исполнения G3, в комплект поставки не входит и поставляется по заказу. 2 . Поставка приборов в транспортной таре в зависимости от количества изделий и по заявке Заказчика. | ||
Таблица 5 - Комплектность прибора EClerk-M в корпусе HP
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регистратор автономный ЕС1егк®-М (температуры и относительной влажности) |
РЭЛС.422377.ХХХ |
1 шт. |
|
Батарея |
ER14250M (или аналог) |
1 шт. |
|
Кабель USB 2.0 АМ / USB ВМ (для прибора EClerk-M-1 l-2Pt-G3-HP-a-l) |
1 шт. | |
|
Руководство по эксплуатации |
РЭЛС.422377.044 РЭ |
1 шт. (по заказу) |
|
Паспорт |
РЭЛС.422377.ХХХ ПС |
1 шт. |
|
Методика поверки |
МП 2411-0177-2020 |
1 шт. |
Таблица 6 - Комплектность прибора EClerk-M-PT
|
Наименование |
Обозначение |
Количество |
|
Измеритель-регистратор автономный ЕС1егк®-М (избыточного давления и температуры) |
РЭЛС.422377.074 |
1 шт. |
|
Измерительный преобразователь давления |
РЭЛС .408854.001 |
1 шт. |
|
Измерительный преобразователь температуры |
РЭЛС.405544.002 |
1 шт. |
|
Батарея литиевая /2 АА |
ER14250M (или аналог) |
1 шт. |
|
Кабель USB 2.0 АМ / USB ВМ |
1 шт. | |
|
Соединитель |
РЭЛС.4051 12.015 |
2 шт. |
|
Руководство по эксплуатации |
РЭЛС.422377.044 РЭ |
1 шт. (по заказу) |
|
Паспорт |
РЭЛС.422377.077 ПС |
1 шт. |
|
Методика поверки |
МП 241 1-0177-2020 |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МП 2411-0177-2020 «Измерители-регистраторы автономные серии EClerk-M. Методика поверки», утвержденной 02.11.2020.
Сведения о методиках (методах) измерений: приведены в эксп. документе. / Технические нормативные правовые акты и технические документы, устанавливающие:
ционном
требования к типу средств измерений:
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Госстандарта № 1339 от 29.06.2018;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне МО'1 - 1 • 107 Па, утвержденная Приказом Росстандарта № 2900 от 06.12.2019;
ТУ 4211-041-57200730-2020 «Измерители-регистраторы автономные серии EClerk®-M. Технические условия»;
методику поверки:
МП 2411-0177-2020 «Измерители-регистраторы автономные серии EClerk-M. Методика поверки».
Перечень средств поверки:
термогигрометр ИВА-6Н-Д (РБ 03 10 1835 21);
генератор влажности воздуха Родник 2 (регистрационный номер - № 06321-77);
термометры сопротивления эталонные ЭТС-100М 3-го разряда (регистрационный номер - № 70903-18);
термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0 и ТПП-1.3 (регистрационный номер-№ 33744-07);
камера климатическая СМ-70/180-250 ТВХ (испытательное оборудование); мера электрического сопротивления постоянного тока Р3026/1 (регистрационный номер - № 56523-14);
калибратор-измеритель унифицированных сигналов ИКСУ-260 (РБ 03 13 4764 18);
калибратор давления Метран 501-ПКД-Р (РБ 03 04 776620);
барометр образцовый переносной БОП-1М-2 (регистрационный номер №26469-17);
камера барометрическая БК-300 (испытательное оборудование).
Идентификация программного обеспечения представлена в таблице. Таблица 7
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
/•/EClerk 2.0 | |
|
Номер версии (идентификационный номер) ПО, не ниже |
Е1.0 ! |
2.0 |
|
Цифровой идентификатор ПО |
— | |
Программное обеспечение
Приборы функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, хранения и представления измерительной информации при наличии дисплея.
Приборы работают с автономным ПО «EClerk 2.0» для персонального компьютера, которое находится в свободном доступе па сайте https://relsib.com. ПО «EClerk 2.0» позволяет считать записанные значения из памяти прибора для последующей обработки и определить версию встроенного ПО в окне «Настройки/Информация о приборе», автономного ПО - «Меню/Справка».
Уровень защиты программного обеспечения приборов от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014*. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
К метрологически значимой части ПО СИ относится файл: EClerk2-0.exe
“Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
