Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV

Назначение

Описание: принцип действия ПР основан на измерении времени прохождения ультразвуковых импульсов в движущейся жидкости по направлению движения и против него. Разность этих времен пропорциональна средней скорости движения жидкости. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых датчиков, по сечению трубопровода, определяется объемный расход.

ПР состоит из следующих основных частей:

первичный преобразователь;

электронный блок;

струевыпрямительная секция, устанавливаемая на входном прямолинейном участке (по заказу).

Первичный преобразователь состоит из цилиндрического измерительного участка с установленными ультразвуковыми датчиками, образующими акустические каналы, и присоединительных фланцев.

При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений интервалов времени электронный блок вычисляет среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По значению средней скорости электронный блок вычисляет объемный расход и объем измеряемой среды. Опционально, для вычисления объемного расхода и объема измеряемой среды дополнительно может применяться значение вязкости измеряемой среды, информация о котором в непрерывном режиме в цифровом виде через коммуникационный интерфейс R.S485 должна поступать в электронный блок ПР.

Измеренное значение объема рабочей среды может быть передано электронным блоком ПР в виде частотно-импульсного сигнала для дальнейшей обработки измерительно-вычислительному комплексу, счетчику импульсов или другому средству обработки информации утвержденного типа.

Для передачи измеренных и вычисленных величин на внешние средства обработки информации, а также для конфигурирования электронного блока ПР может быть использован Ethernet IEEE 802.3 порт или (опционально) другие средства передачи цифровой информации.                  /7 /

ПР выпускаются следующих типоразмеров: DFX04, DFX06, DFX08, DFX10, DFX12, DFXI4. DFX16, DFX18, DFX20, DFX24, DFX26, DFX^8v DFX30. DFX32, отличающихся диаметром условного прохода, монтажной длиной.

Все типоразмеры ПР выпускаются в двух модификациях, отличающихся количеством установленных ультразвуковых датчиков: DFX-MM и DFX-LV. В ПР модификации DFX-MM установлены 16 ультразвуковых датчиков, образующих 32 акустических канала; в ПР DFX-LV - 10 ультразвуковых датчиков, образующих 15 акустических каналов.

По заказу ПР могут комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять DN10. Длина прямого участка трубопровода без струевыпрямительной секции определяется Изготовителем при заказе ПР. Длина прямого участка после ПР должна составлять не менее DN5.

Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам ГОСТ, ASME, DIN.

Для исключения возможности несанкционированного вмешательства в работу ПР предусмотрены места для установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки.

Общий вид ПР с указанием мест пломбировки от несанкционированного доступа приведен на рисунке 1.

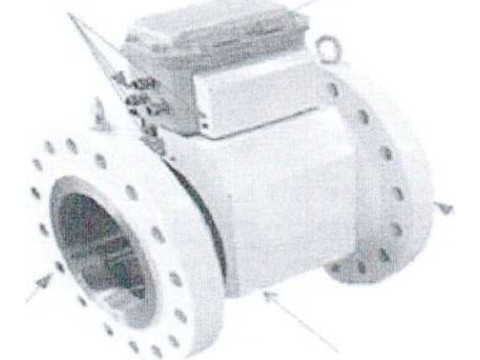

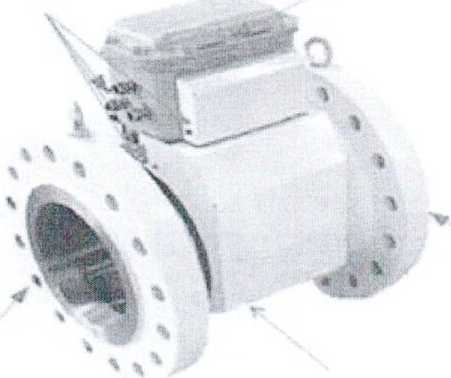

Рисунок 1 - Общий вид ПР с указанием мест пломбировки

Обязательные метрологические требования:

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Таблица 2

Продолжение таблицы 2

^Диапазон кинематической вязкости рабочей среды согласовывается с изготовителем при заказе ПР.

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по МП 1112-9-2020 «ГСП. Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV. Методика поверки», утвержден ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» и ФГУП «ВНИИМС» 06.04.2020 г.;

МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки» с изменениями № 1 и № 2;

МИ 3265-2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации»;

МИ 3266-2010 «ГСИ. Преобразователи объемного расхода эталонные. Методика поверки» с изменением № 1;

МИ 3312-2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки».

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

приказ Госстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

Техническая документация фирмы «Metering & Technology S.A.S.»- Франция ТУ 26.51.63-002-0982751 1-2019 «Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV. Технические условия»; \

методику поверки:

МП 1112-9-2020 «ГСП. Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV. Методика поверки», утвержден ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» и ФГУП «ВНИИМС» 06.04.2020 г.;

МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки» с изменениями № 1 и № 2;

МИ 3265-2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации»;

МИ 3266-2010 «ГСИ. Преобразователи объемного расхода эталонные. Методика поверки» с изменением № 1;

МИ 3312-2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки».

Перечень средств поверки:

рабочий эталон l-ro разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,05 % в соответствии с приказом Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;

рабочий эталон 2-го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,1 % в соответствии с приказом Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости». Примечание:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПР с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Идентификация программного обеспечения представлена в таблице. Таблица 4

Идентификация встроенного ПО проводится только техническими специалистами завода-изготовителя с помощью специализированного программного обеспечения. ПО вместе с расходомерами не поставляется. Влияние ПО на метрологические характеристики ПР учтено при нормировании метрологических характеристик ПР. Уровень защиты ПО ПР «высокий» согласно Р 50.2.077-2014*. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью ПР.

Программное обеспечение

ПР имеют встроенное ПО. которое производит обработку результатов измерений и их передачу на внешние устройства.

Встроенное ПО записывается на заводе-изготовителе.

‘Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
