Виброметры-балансировщики BALTECH VP-3470
| Номер в ГРСИ РФ: | РБ 03 06 6381 21 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Виброметры |
| Производитель / заявитель: | ООО "Балтех", г. Санкт-Петербург |
Описание: принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 6381 21 |
| Наименование | Виброметры-балансировщики BALTECH VP-3470 |
| Год регистрации | 2021 |
| Номер сертификата | 14434 |
| Дата регистрации | 2021-10-05 |
| Срок действия | 2026-03-28 |
| Получатель сертификата | ООО "Балтех", г. Санкт-Петербург, Российская Федерация |
Производитель / Заявитель
ООО "Балтех"
Адрес: ул. Чугунная, 20, литер 3, пом.№2П, №229, , 194044, г. Санкт-Петербург
Контакты: тел./факс +7 (812) 335-00-85 / info@baltech.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1873-88. |
Поверители
Скачать
|
Описание типа РБ 03 06 6381 21 [2017-12-01]
rb-03-06-6381-21_2017-12-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 6381 21 [2021-10-25]
rb-03-06-6381-21_2021-10-25.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметры представляют собой переносной прибор, состоящий из первичных вибропреобразователей HS-100 и вычислительного блока.
Вычислительный блок имеет два канала для подключения вибропреобразователей HS-100 и канал для подключения стробоскопа и тахометра.
Виброметры позволяют измерять среднеквадратическое значение, амплитудное значение и размах характеристик вибрации, осуществлять вибрационную диагностику, выполнять динамическую балансировку и формировать отчеты. Виброметры имеют жидко-кристаллический дисплей и аккумуляторное питание. Общий вид вибропреобразователя HS-100 представлен на рисунке 1, вычислительного блока виброметра BALTECH VP-3470 - на рисунке 2.

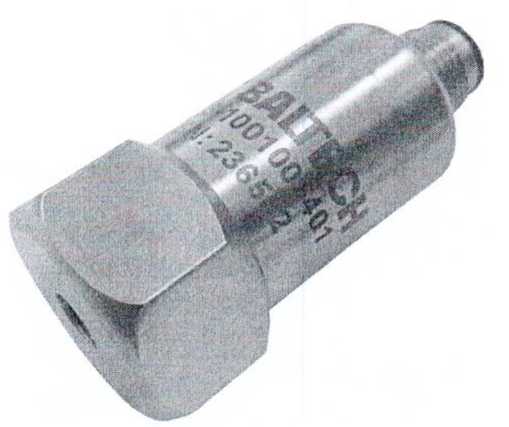

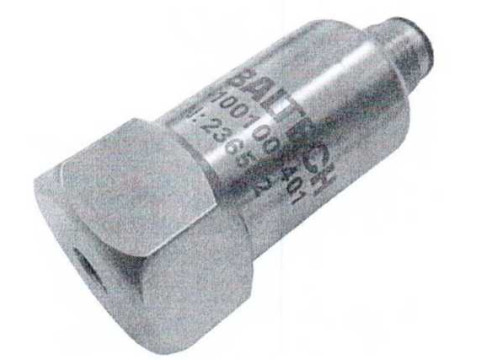

Рисунок 1 - Общий вид вибропреобразователя HSriOj
Место нанесения знака утверждения типа и знака поверки
Место опломбирования

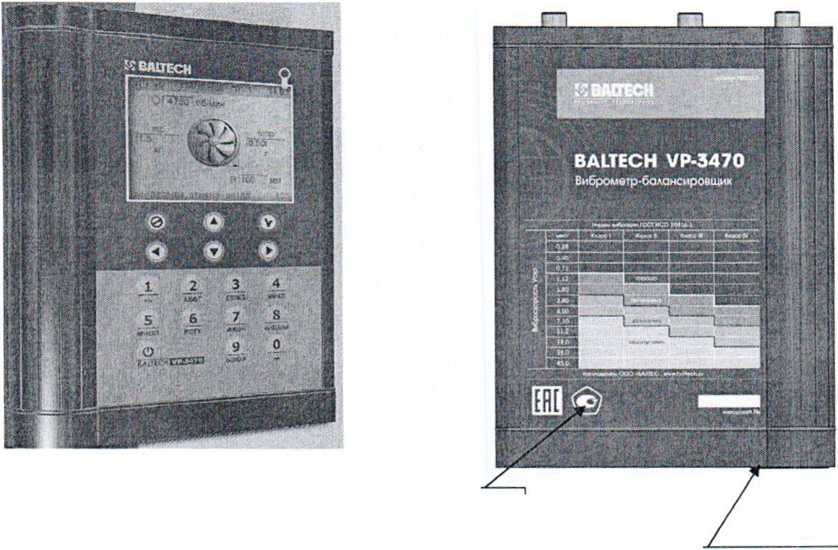

Рисунок 2 - Общий вид вычислительного блока виброметра BALTECH VP-3470
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значения |
|
Диапазон измерения СКЗ виброускорения, м/с2 |
от 0,5 до 300 |
|
Диапазон измерения СКЗ виброскорости, мм/с |
от 0,5 до 200 |
|
Диапазон измерения размаха виброперемещения, мкм |
от 1 до 1000 |
|
Диапазон рабочих частот при измерении, Гц: виброускорения виброскорости вибро перемещения |
от 2 до 10000 от 10 до 2000 от 10 до 1000 |
|
Пределы допускаемой погрешности при измерении СКЗ виброускорения в диапазоне рабочих температур: абсолютной погрешности в диапазоне рабочих частот от 10 до 5000 Гц (включ.), м/с2 относительной погрешности в диапазонах рабочих частот от 2 до 10 Гц и свыше 5000 до 10000 Гц, дБ |
±(0,1А + 0,1), где А - измеряемое значение виброускорения (м/с2) от -3 до +1 |
|
Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне рабочих частот и в диапазоне рабочих температур, мм/с |
±(0,IV + 0,l), где V - измеряемое значение..........,, виброскорости (мм/с) |
1 фодолжение таблицы 1
|
Наименование характеристики |
Значения |
|
Пределы допускаемой абсолютной погрешности при измерении размаха вибронеремешения в диапазоне рабочих частот и в диапазоне рабочих температур, мкм |
±(0.1 S + 1). где S - измеряемое значение виброперемешения (мкм) |
|
Нормальные условия измерений: температура окружающей среды, °C |
25 ± 10 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазон рабочих температур, °C: вибропреобразователь HS-100 вычислительный блок |
от -55 до +90 от 0 до +40 |
|
Габаритные размеры, мм, не более вибропреобразователь HS-100 (шсстигранникхдлина) вычислительный блок (длинахвысотахширина) |
25x57 138x195x38 |
|
Масса, кг, не более: вибропреобразователь HS-100 вычислительный блок |
0,2 1,0 |
Комплектной»:
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
|
Виброметр-балансировщик в составе: вычислительный блок адаптер сетевой вибропреобразователь с кабелем и магнитом |
BALTECH VP-3470 |
1 шт. 1 шт. 1 шт. 2 шт. |
|
Дополнительные принадлежности |
1 шт. | |
|
Кейс |
1 шт. | |
|
Руководство по эксплуатации |
1 шт. | |
|
Паспорт |
1 шт. |
Место нанесения знака утверждения типа: средств измерений на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МИ 1873-88 «ГСИ. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 4277-037-53292586-2014 «Виброметр-балансировщик BALTECH VP-3470. Технические условия»;
методику поверки:
МИ 1873-88 «ГСИ. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Перечень средств поверки:
установка поверочная вибрационная 2-го разряда по Приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PROB-118.FRM |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.17 |
|
Цифровой идентификатор ПО |
CRC32 1FCAB99C |
|
Другие идентификационные данные (если есть) |
— |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014* - «высокий».
Программное обеспечение
Программное обеспечение служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброметром и не имеет влияния на метрологические характеристики.
’Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
