Блоки питания и сигнализации БПС-21М

Назначение

Описание

Тип блоков - стационарный, автоматический.

Режим работы - непрерывный.

Рабочее положение - вертикальное.

Блоки выполнены в металлическом корпусе, состоят из каркаса с кросс-платой и установленными модулями.

Блоки имеют конструктивные исполнения в соответствии с таблицей 1.

На лицевых панелях модулей блоков располагаются цифровой индикатор (для исполнений с цифровой индикацией), «ПОРОГ 1», «ПОРОГ2», «ПОРОГЗ», «ОТКАЗ», «НОРМА», «СЕТЬ», выключатель питания, сетевой предохранитель, индикатор «СВЯЗЬ» (для блоков с модулем интерфейса), кнопки «л», «V», «Р».

Таблица 1

< //

Продолжение таблицы 1

Блоки (кроме БПС-21М-М, БПС21М-1ВБ) имеют по каждому каналу выходной унифицированный токовый сигнал 4-20 мА по ГОСТ 26.01 1-80, гальванически не связанный с соответствующим входным унифицированным токовым сигналом.

Блоки имеют световую индикацию включения зеленого цвета «СЕТЬ», свидетельствующую о подаче на блоки напряжения питания переменного тока с одновременным переключением «сухих» контактов реле СТАТУС (кроме блоков БПС-21М-1ВБ (ВБТ, ВЦТ)).

Блоки (кроме БПС-21М-М) имеют по каждому каналу три порога срабатывания сигнализации «ПОРОГ1», «ПОРОГ2», «ПОРОГЗ» - непрерывную световую красного цвета с одновременным переключением групп «сухих» контактов реле ПОРОГ!, ПОРОГ2, ПОРОГЗ при повышении (уменьшении) измеренного значения входного токового сигнала относительно установленных пороговых значений.

Блоки (кроме БПС-21М-М) имеют по каждому каналу измерения сигнализацию «ОТКАЗ» - непрерывную световую желтого цвета с одновременным переключением группы «сухих» контактов реле ОТКАЗ - срабатывающую при величине входного токового сигнала менее 3 мА.

Блок БПС-21М-М имеет 8 групп «сухих» контактов реле, назначаемых на переключение потребителем в соответствии с указаниями ИБЯЛ.411111.042-04 РЭ.

Блоки БПС-21М-1ВЦТ, БПС-21М-7ВБ (7ВЦ, 7ВЛ), БПС-21М-7Б (7Ц), БПС-21М-11 ВБ (11 ВЦ, 11 ВЛ), БПС-21 М-11Б (11Ц) имеют цифровой канал связи с внешним устройством (в дальнейшем ВУ) по интерфейсу RS485.

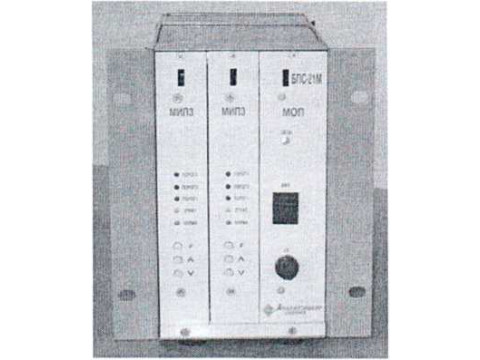

Внешний вид блоков приведен на рисунках 1 - 2.

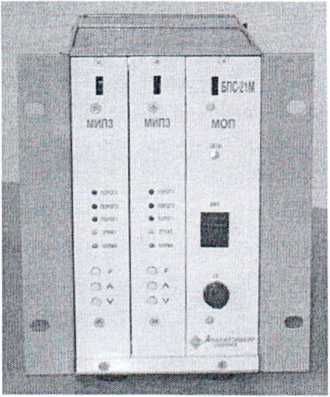

БПС-21М-2ВБ

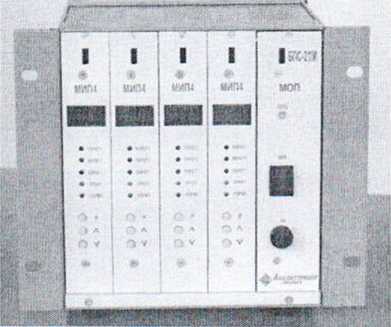

БПС-21М-4Ц

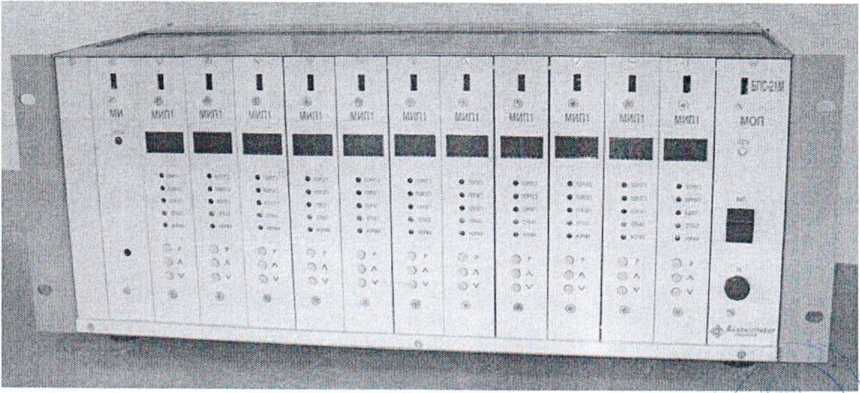

БПС-21-11ВЦ

Рисунок 1 - Внешний вид многоканальных блоков

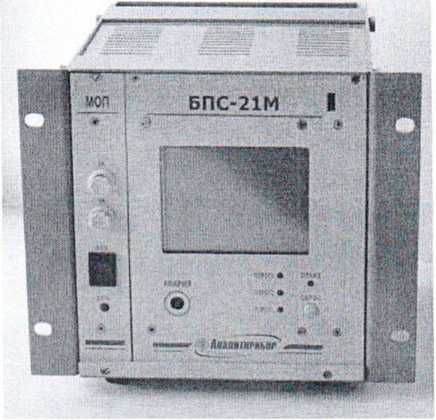

Рисунок 2 - Внешний вид блока БПС-21М-М

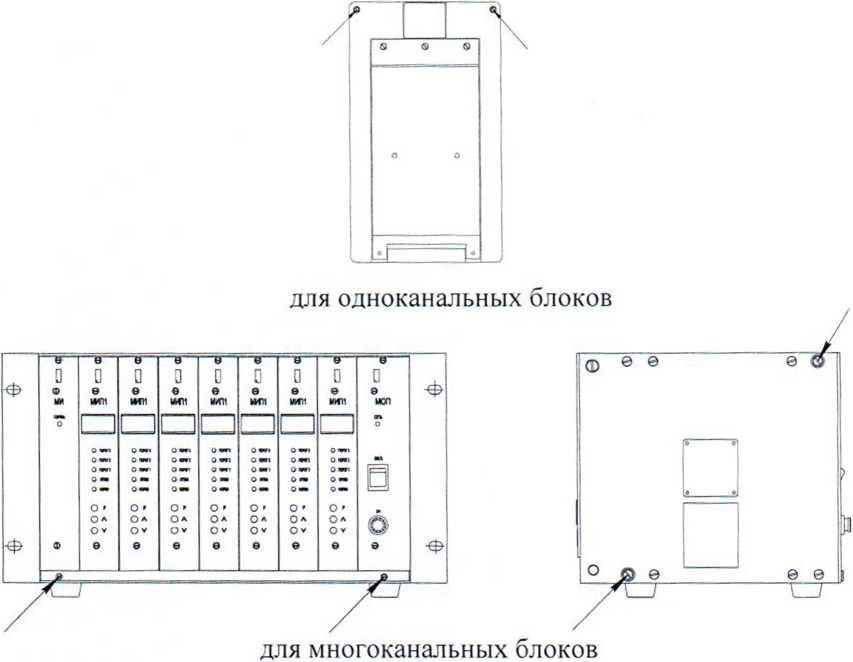

Схема пломбировки от несанкционированного доступа и обозначение мест для пломбирования приведена на рисунке 3.

Стрелками указаны места пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Рисунок 3 - Схема пломбировки блоков от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Обязательные метрологические требования:

а) метрологические характеристики СИ:

Номинальная функция преобразования входного унифицированного токового сигнала блоков по каждому каналу в выходной унифицированный токовый сигнал:

I =1                                      (1.1)

где 1ВЬ1Х - выходной унифицированный токовый сигнал блока, мА;

1ВХ - значение токового сигнала на входе блока (выходного токового сигнала подключенного датчика), мА.

Диапазон  измерений  входного  унифицированного  токового  сигнала

по каждому каналу блоков (кроме БПС-21М-М) - от 4 до 20 мА.

Диапазон  показаний  входного  унифицированного  токового  сигнала

по каждому каналу - от 2 до 25 мА.

Блоки (кроме БПС-21М-1ВБ (1ВБТ), БПС-21М-2ВБ (2Б), БПС-21М-4ВБ (4Б), БПС-21М-7ВБ (7Б), БПС-21М-8ВБ (8Б), БПС-21М-11ВБ (11Б), БПС-21М-12ВБ (12Б)) имеют по каждому каналу цифровую индикацию измеренного значения входного унифицированного токового сигнала.

Цена единицы младшего разряда индикации токового сигнала, мА - 0,01;

Вид выходного кода по каналам связи R.S232, R.S485, Ethernet - двоичнодесятичный. Разрядность кода - 6. Цена единицы наименьшего разряда кода (объемная доля (% или млн"1), массовая концентрация, г/м3) в зависимости от верхнего предела диапазона измерений:

0,001 - для значения верхнего предела в диапазоне от 0,5 до 1,0;

0,01 - для значения верхнего предела в диапазоне от 1,0 до 100;

0,1 - для значения верхнего предела в диапазоне от 100 до 1000;

1 - для значения верхнего предела в диапазоне от 1000 до 10000.

б) характеристики погрешности СИ:

Пределы основной относительной погрешности преобразования входного унифицированного токового сигнала в выходной унифицированный токовый сигнал в рабочих условиях эксплуатации, %

Пределы основной относительной погрешности преобразования входного унифицированного токового сигнала в показания цифрового отсчетного устройства в рабочих условиях эксплуатации, %

Пределы относительной погрешности срабатывания пороговых устройств «ПОРОГ 1», «ПОРОГ2», «ПОРОГЗ», %, не более

в) динамические характеристики:

Номинальное время установления показаний ТО,9

блоков

ном (кроме

БПС-21М-М, БПС21М-1 ВБ), с, не более

Время прогрева блоков, мин, не более

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:

Электрическое питание блоков осуществляется от сети переменного тока напряжением от 150 до 253 В (действующее значение) частотой (50 ± 1) Гц.

Мощность, потребляемая блоками от сети питания переменного тока, габаритные размеры и масса блоков указаны в таблице 2. Таблица 2

Блоки имеют выходы постоянного тока для питания датчиков со следующими характеристиками:

I) блоки БПС-21М-1ВБ (1ВБТ, 1ВЦТ), БПС-21М-2ВБ (2ВЦ), БПС-21М-4ВБ (4ВЦ), БПС-21М-7ВБ (7ВЦ), БПС-21М-8ВБ (8ВЦ), ПС-21М-11 ВБ (11ВЦ), БПС-21М-12ВБ (12ВЦ) - выходные искробезопасные, гальванически не связанные между собой: выходное напряжение, В                                       от 14,5 до 16,0

ток ограничения, мА                                            от 180 до 200

ток короткого замыкания, мА                                    не более 50

2) блоки БПС-21М-2ВЛ, БПС-21М-4ВЛ, БПС-21М-7ВЛ, БПС-21М-8ВЛ, БПС-21М-11ВЛ, БПС-21М-12ВЛ - выходные искробезопасные, гальванически не связанные между собой:

выходное напряжение, В                                       от 14,5 до 16.0

ток ограничения, мА                                          от 240 до 280

ток короткого замыкания, мА                                    не более 50

3) блоки БПС-21М-2Б(2Ц), БПС-21М-4Б (4Ц), БПС-21М-7Б (7Ц), БПС-21М-8Б (8Ц), БПС-21М-11Б (11Ц), БПС-21М-12Б (12Ц) - выходные гальванически связанные, без предъявления требований к искробезопасности:

выходное напряжение. В                                       от 23,5 до 24,5

ток ограничения, мА                                          от 280 до 350

ток короткого замыкания, мА                                    не более 50

4) блок БПС-21М-М имеет выход постоянного тока для питания шлейфа со следующими характеристиками:

выходное напряжение, В                                             30 ± 2

максимальный ток нагрузки, А

нестабильность выходного напряжения при изменении тока нагрузки от нуля до максимального значения, В, не более

Максимальная нагрузка блоков по выходу, Вт, не более:

блоки БПС-21М-1ВБ (1ВБТ, 1ВЦТ), БПС-21М-2ВБ (2ВЦ), БПС-21М-4ВБ (4ВЦ), БПС-21М-7ВБ (7ВЦ), БПС-21М-8ВБ (8ВЦ), БПС-21М-11ВБ (11ВЦ), БПС-21М-12ВБ (12ВЦ) на один канал

блоки БПС-21М-2ВЛ, БПС-21М-4ВЛ, БПС-21М-7ВЛ, БПС-21М-8ВЛ, БПС-21М-11 ВЛ, БПС-21М-12ВЛ на один канал

блоки БПС-21М-2Б   (2Ц), БПС-21М-4Б   (4Ц), БПС-21М-7Б

БПС-21М-8Б (8Ц), БПС-21М-11Б (11Ц), БПС-21М-12Б (12Ц) на один канал 5 блок БПС-21М-М

Входное сопротивление, Ом, не более:

для блоков БПС-21М-1 ВБ (1ВБТ, 1ВЦТ), БПС-21М-2ВБ (2ВЛ, 2ВЦ), БПС-21М-4ВБ (4ВЛ, 4ВЦ), БПС-21М-7ВБ (7ВЛ, 7ВЦ). БПС-21М-8ВБ (8ВЛ, 8ВЦ), БПС-21М-11ВБ (11ВЛ, 11 ВЦ), БПС-21М-12ВБ (12ВЛ, 12ВЦ)        ЗЮ

для блоков БПС-21М-2Б (2Ц), БПС-21М-4Б (4Ц), БПС-21М-7Б (7Ц), БПС-21М-8Б (8Ц), БПС-21М-11Б (11Ц), БПС-21М-12Б (12Ц)                360

Параметры «сухих» контактов реле блоков: напряжение постоянного тока, В, не более

ток, А, не более

характер нагрузки - резистивная; напряжение переменного тока (действующее значение). В, не более

ток, А, не более

характер нагрузки - резистивная.

Время автоматической работы блоков без технического обслуживания с применением внешних средств и без вмешательства оператора, мес, не менее

По устойчивости к воздействию климатических факторов по ГОСТ 15150-69 блоки соответствуют климатическому исполнению УХЛ4.2 в расширенном диапазоне рабочих температур от 1 °C до 50 °C.

Условия эксплуатации блоков:

диапазон температуры окружающей среды от 1 °C до 50 °C;

Примечание - предельные значения температуры окружающей среды - от 50 °C до 60 °C в течение 6 ч;

диапазон атмосферного давления - от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.) -высота установки над уровнем моря - до 1000 м;

верхнее значение относительной влажности воздуха - от 80 % при температуре 35 °C и более низких температурах, без конденсации влаги;

содержание пыли не более 10 мг/м3, степень загрязнения 1 по ГОСТ Р 52319-2005*;

производственная вибрация с частотой от 10 до 55 Гц и амплитудой не более 0,35 мм;

рабочее положение вертикальное, угол наклона в любом направлении не более 20°;

содержание вредных веществ в анализируемой атмосфере не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88;

блоки должны устанавливаться не ближе 0,5 м от источников тепла (например, батарей отопления и нагревательных приборов).

По устойчивости к воздействию температуры и влажности окружающего воздуха блоки относятся к группе В4 по ГОСТ Р 52931-2008*.

По устойчивости к воздействию атмосферного давления блоки относятся к группе Р1 по ГОСТ Р 52931-2008*.

По устойчивости к механическим воздействиям блоки относятся к группе N2 по ГОСТ Р 52931-2008*.

Блоки относятся к оборудованию класса А по ГОСТ Р 51522-90*.

Средний полный срок службы блоков в условиях, указанных в настоящих ТУ -10 лет.

Средняя наработка на отказ блоков в условиях эксплуатации, указанных в настоящих ТУ - не менее 30000 ч на один канал.             /

Степень защиты блоков по ГОСТ 14254-2015 - IP20.

По способу защиты персонала от поражения электрическим током блоки относятся к классу I по ГОСТ 12.2.007.0-75.

Блоки относятся к изделиям третьего порядка по ГОСТ Р 52931-2008*.

Блоки относятся к оборудованию класса А по ГОСТ Р 51522-90*.

Блоки БПС-21М-1ВБ (1ВБТ, 1ВЦТ), БПС-21М-2ВБ (2ВЦ), БПС-21М-4ВБ (4ВЦ), БПС-21М-7ВБ (7ВЦ), БПС-21М-8ВБ (8ВЦ), БПС-21М-11ВБ (11ВЦ), БПС-21М-12ВБ (12ВЦ) относятся к взрывозащищенному электрооборудованию подгруппы ПС, соответствуют ГОСТ Р 51330.0-99*, ГОСТ Р 51330.10-99*, имеют маркировку взрывозащиты «[Exib]IIC».

Блоки имеют взрывобезопасный уровень (1) по ГОСТ Р 51330.0-99*, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» (ib) по ГОСТ Р 51330.10-99*.

Блоки БПС-21М-2ВЛ, БПС-21М-4ВЛ, БПС-21М-7ВЛ, БПС-21М-8ВЛ, БПС-21М-11ВЛ, БПС-21М-12ВЛ относятся к взрывозащищенному электрооборудованию подгруппы ПВ, соответствуют ГОСТ Р 51330.0-99*, ГОСТ Р 51330.10-99*, имеют маркировку взрывозащиты «[Exib]IIB».

Блоки имеют взрывобезопасный уровень (1) по ГОСТ Р 51330.0-99*, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» (ib) по ГОСТ Р 51330.10-99*.

Комплектность

Блок питания и сигнализации БПС-21М - 1 шт. (согласно исполнению).

Руководство по эксплуатации - 1 шт. (согласно исполнению).

Методика поверки - 1 шт.

Ведомость эксплуатационных документов - 1 шт. (согласно исполнению).

Ведомость ЗИП - 1 шт.

Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.

По дополнительному заказу: CD-диск с сервисным программным обеспечением для связи блоков с ВУ (для блоков БПС-21М-1ВЦТ. БПС-21М-7ВБ (7ВЛ, 7ВЦ), БПС-21М-7Б (7Ц), БПС-21М-11ВБ (11ВЛ, И ВЦ), БПС-21М-11 Б( 11Ц), БПС-21М-М).

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по осуществляется по ИБЯЛ.411111.042 МП «Блоки питания и сигнализации БПС-21М. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМС» 2011 г.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ Р 52931-2008* «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 51522-99* «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;

ГОСТ 14254-2015 «Степени зашиты, обеспечиваемые оболочками (Код IP)»; ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности»;

ГОСТ Р 52319-2005* «Безопасность электрического оборудования для измерения. управления и лабораторного применения. Часть 1. Общие требования»;

ГОСТ Р 51330.0-99* «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;

ГОСТ Р 51330.10-99* «Электрооборудование взрывозащищенное. Часть 11. «Искробезопасная электрическая цепь i»;

Сертификат соответствия блоков БПС-21М ИБЯЛ.4111 1 1.042 ТУ требованиям ГОСТ Р 51330.0-99*, ГОСТ Р 51330.10-99* № РОСС RU.TB06.B00751 выдан органом по сертификации взрывозащищенных средств измерений, контроля и элементов автоматики ФГУП «ВНИИФТРИ» ОС ВСИ «ВНИИФТРИ»; методику поверки:

ИБЯЛ.411 111.042 МП «Блоки питания и сигнализации. Методика поверки».

Перечень средств поверки:

мегаомметр Ф 4101 ГОСТ 9038-90, погрешность 2,5 %, диапазон измерения 2-20000 МОм;

универсальная пробойно-испытательная установка УПУ-10М ОН 097 2029-80. переменное напряжение от 0 до 10 кВ;

лабораторный автотрансформатор регулировочный РНО-250-2 ТУ160517.298-70;

миллиамперметр М2044 ГОСТ 8711-93, кл. 0,2;

мультиметр В7-80 МЕРА.411 189.001 ТУ.

Идентификация программного обеспечения представлена в таблице. Таблица 3

Уровень защиты ПО от непреднамеренных и преднамеренных изменений для встроенных частей ПО (MIP_OK.zip, MIP_MK.zip, MlP_M_M.zip) и для внешней части ПО (БПС_2lM.exe) соответствует уровню защиты «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Программное обеспечение

Блоки имеют встроенное программное обеспечение (далее ПО), разработанное предприятием-изготовителем специально для измерений выходных токовых сигналов датчиков, выдачи световой и звуковой сигнализации о превышении установленных пороговых значений концентрации определяемых компонентов, выдачи световой и звуковой сигнали-зации об отказе одного из датчиков, формирование управляющего воздействия для переключения «сухих» контактов реле.

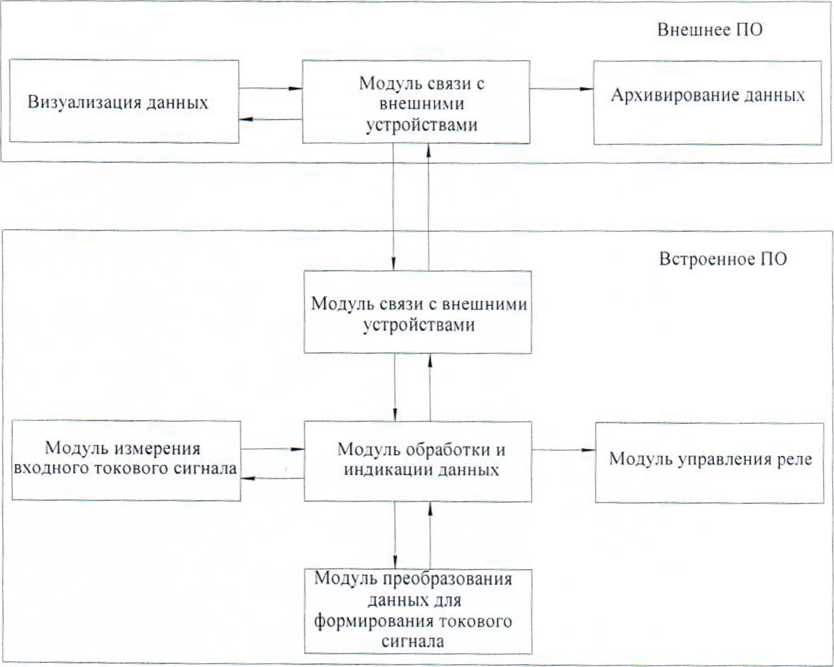

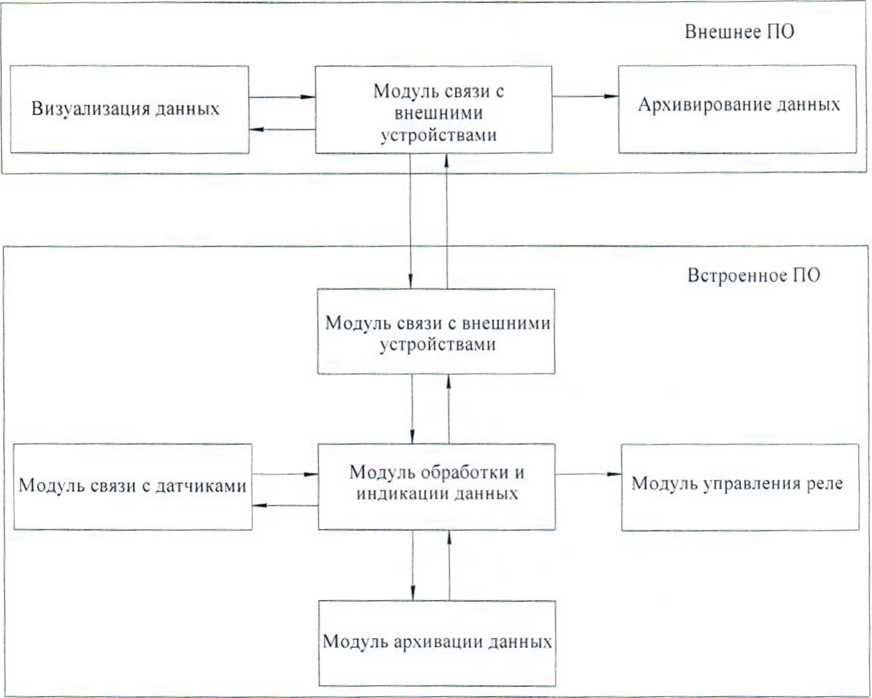

Структура ПО представлена на рисунке 4.

а) для всех блоков, кроме БПС-21М-М

б) для БПС-21М-М

Рисунок 4 - Структура ПО

Основные функции ПО:

измерение выходных токовых сигналов датчиков;

связь с датчиками по цифровому каналу R.S-485 (для БПС-21М-М);

связь с датчиками по цифровому каналу RS-485 (для БПС-21М-М); 1ВЦТ, БПС-21М-М, БПС-21М-7ВБ (7ВЦ, 7ВЛ), БПС-21М-7Б (7Ц), БПС-21М-11ВБ (11ВЦ, И ВЛ), БПС-21М-11Б(11Ц));

связь с внешними устройствами по цифровому каналу Ethernet (для БПС-21М-М);

индикация измеренных значений каждого из подключенных датчиков (для БПС-21М-1ВЦТ, БПС-21М-М, БПС-21М-12ВЦ  (12ВЛ,   12Ц),

БПС-21М-11ВЦ (11 ВЛ, 1Щ), БПС-21М-8ВЦ (8ВЛ, 8Ц), БПС-21М-7ВЦ (7ВЛ, 7Ц), БПС-21М-4ВЦ (4ВЛ, 4Ц), БПС-21М-2ВЦ (2ВЛ, 2Ц));

выдача световой сигнализации при превышении установленных пороговых значений содержания определяемых компонентов и отказе одного из датчиков;

выдача звуковой сигнализации при превышении установленных пороговых значений массовой концентрации определяемых компонентов и отказе одного из датчиков (для БПС-21М-1 ВБ (1ВБТ, 1ВЦТ), БПС-21М-М, БПС-21М-11 ВЦ (11 ВЛ, 11 ВБ, 11Ц, 11 Б), БПС-21М-7ВЦ (7ВЛ, 7ВБ, 7Ц, 7Б));

архивирование в режиме реального времени результатов измерений и состояния каждого из подключенных датчиков (для БПС-21М-М);

формирование управляющего воздействия для переключения «сухих» контактов реле.

^Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
