Комплексы программно-технические измерительные РЕТОМ(ТМ)-71
| Номер в ГРСИ РФ: | РБ 03 13 6244 21 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО «НПП «Динамика», г. Чебоксары |
Описание: принцип работы комплексов в режиме воспроизведения основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения. В режиме измерения принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6244 21 |
| Наименование | Комплексы программно-технические измерительные РЕТОМ(ТМ)-71 |
| Год регистрации | 2021 |
| Номер сертификата | 14440 |
| Дата регистрации | 2021-10-05 |
| Срок действия | 2026-05-18 |
| Получатель сертификата | ООО «НПП «Динамика», г. Чебоксары, Российская Федерация |
Производитель / Заявитель
ООО «НПП «Динамика», г. Чебоксары
Адрес: 428015, г. Чебоксары, ул.Анисимова, д.6
Контакты: тел./факс: (8352) 58-07-13, 45-81-26, dynamics@chtts.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | БРГА.441323.035 МП «Комплексы программно-технические измерительные РЕТОМТМ-71. Методика поверки», утвержденной в 2016 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой Чувашским ЦСМ (аттестат аккредитации - №RA.RU.311221, шифр поверительного клейма - АР) (НТК №07-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 6244 21 [2017-07-04]
rb-03-13-6244-21_2017-07-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 6244 21 [2021-10-25]
rb-03-13-6244-21_2021-10-25.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип работы комплексов в режиме воспроизведения основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения. В режиме измерения принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы применяются для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА), счетчиков электроэнергии и других устройств при эксплуатации энергетических объектов в различных областях промышленности.
Комплексы позволяют принимать и выдавать GOOSE-сообщения в количестве до 8-ми штук с количеством виртуальных двоичных входов/выходов по 16 штук. Комплексы могут быть использованы для: одновременной генерации двух трёхфазных систем тока и напряжения, управляемых независимо друг от друга по модулю, фазе и частоте. Это позволяет в ручном и автоматическом режимах проверять характеристики устройств РЗА при различных аномальных режимах работы энергосистем;
выполнения поиска как статистических, так и динамических параметров срабатывания защиты;
имитации различных режимов работы внешних элементов схем защиты, создавая корректные условия для проверки различных ее функций;
приёма и обработки поступающих дискретных и аналоговых сигналов, контроля реакции защиты на текущее воздействие;
измерения временных характеристик защиты и регистрации работы дискретных выходов;
выполнения проверки защиты при различных уровнях напряжения питания; осциллографирования как выдаваемых, так и внешних сигналов, сопоставления с данными регистратора дискретных сигналов;
измерения величины постоянного и переменного напряжения, силы постоянного и переменного тока, частоты переменного тока, фазового угла между сигналами: имитации различных режимов работы оперативного питания защиты (имитатор аккумуляторной батареи).
Конструктивно комплексы выполнены в переносном корпусе типа «чемодан» с ручкой, которая фиксируется в нескольких положениях. Для предотвращения несанкционированного доступа к внутренним частям комплексов в местах стыков верхней и нижней крышек и корпуса наклеиваются голографические наклейки.

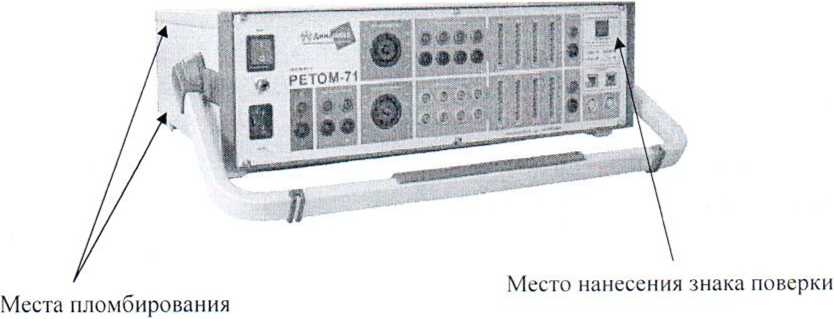

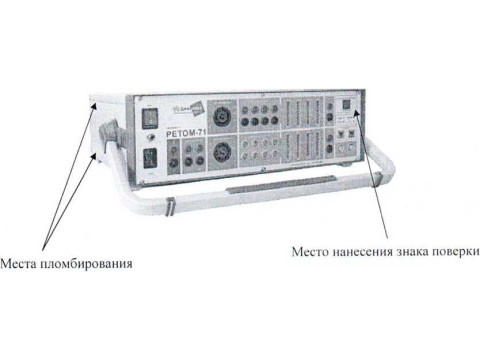

Общий вид комплекса, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Рисунок 1 — Общий вид комплексов, мест пломбирования и нанесения знака поверки
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение |
|
Источники тока | |
|
Количество источников, шт. |
2 гальванически развязанные группы по 3 источника, соединенных в звезду |
|
Диапазон воспроизведения силы переменного тока одного источника, А |
от 0 до 20 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц, А |
±(0,0009-Х + 0,00005-Хк) |
|
Диапазон воспроизведения силы постоянного тока одного источника, А |
от 0 до 15 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0.0009-Х + 0,00005-Хк) |
|
Источники напряжения | |
|
Количество источников, шт. |
6 |
|
Диапазон воспроизведения напряжения переменного тока одного источника, В |
от 0 до 140 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
±(0,0004-Х + 0,00005-Хк) |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока (два источника последовательно), В |
от 0 до 390 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока (два источника последовательно), В |
±(0,0004-Х + 0,00005-Хк) |
|
Источники переменного тока и напряжения | |
|
Диапазон частот воспроизводимых сигналов тока, Гц |
от 1 до 1000 |
|
Диапазон частот воспроизводимых сигналов напряжения, Гц |
от 1 до 2100 |
|
Пределы допускаемой абсолютной погрешности воспроизведения частоты (в диапазоне частот св. 45 до 65 Гц включ.), Гц |
±0,00001 |
|
Пределы допускаемой абсолютной погрешности воспроизведения частоты (в диапазонах частот от 1 до 45 Гц включ. и св. 65 до 2100 Гц), Гц |
±0.01 |
|
Диапазон воспроизведения угла фазового сдвига синусоидального сигнала на промышленной частоте, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности воспроизведения угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц при уровне сигнала в диапазоне от 10 % до 100 % от верхнего предела воспроизведения), градус |
±0.1 |
|
Коэффициент нелинейных искажений формы синусоидального сигнала на промышленной частоте, полоса измерения 10 кГц, %, не более для тока для напряжения |
0.1 0,1 |
|
Источник напряжения постоянного тока (оперативного питания) | |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 5 до 264 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(0,01-Х +0,001-Хк) |
|
Миллисекундомер | |
|
Диапазон измерения интервалов времени, с |
от 0,001 до 99999 |
|
Пределы допускаемой абсолютной погрешности измерения интервалов времени, мс |
±(0.001-Х+0,3) |
|
Аналоговые входы | |
|
Количество входов, шт. |
2 |
|
Номинальная частота сигнала. Гц |
50 |
|
Диапазоны измерения напряжения постоянного и переменного тока, В |
от 0,06 до 6 включ. св. 6 до 600 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного и постоянного тока, В |
±(0.001-Х + 0.0001-Хк) |
|
Примечания 1) X - измеренное значение; 2) Хк- конечное значение диапазона (верхний предел); 3) пределы допускаемой дополнительной погрешности воспроизведения силы и напряжения переменного и постоянного тока, обусловленной изменением температуры окружающей среды, - не более 0,5 предела основной погрешности на каждые 10 °C от нормальной температуры (20 ± 5) °C. | |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение | |
|
Рабочие условия: температура окружающего воздуха. °C относительная влажность воздуха, %, не более высота над уровнем моря, м. не более |
от 0 до 50 95 2000 | |
|
Питание комплексов: частота сети, Гц напряжение сети, В |
от 45 до 65 от 100 до 264 | |
|
Габаритные размеры (с ручкой) ШхВхГ, мм, не более |
500x150x470 | |
|
Масса, кг, не более |
16 | |
|
Средняя наработка на отказ, ч. не менее |
25000 | |
|
Средний срок службы, лет, не менее |
30 |
Комплектность
комплекс программно-технический измерительный РЕТОМ'м-71 1 шт.
кабель сетевой 1 шт.
диск с ПО 1 шт.
комплект ЗИП ] шт>
паспорт j шт
руководство по эксплуатации । шт
руководство пользователя 1 шт. методика поверки
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по БРГА.441323.035 МП «Комплексы программнотехнические измерительные РЕТОМ -71. Методика поверки», утвержденным ООО «ИЦРМ» в апреле 2016 г.
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10 в ст. минус 16 до 30 А»;
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств
измерений постоянного электрического напряжения и электродвижущей силы»; ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств
измерений времени и частоты»;
ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств
измерений переменного электрического напряжения до 1000 В в диапазоне
частот от Г 10 в ст. минус 2 до 2 -10 в ст. 9 Гц»;
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1/100000000 до 25 А в диапазоне частот 20-1000000 Гц»;
ТУ 4258-037-13092133-2015 «Комплексы программно-технические измерительные РЕТОМ™-71. Технические условия»;
методику поверки:
БРГА.441323.035 МП «Комплексы программно-технические измерительные РЕТОМ1''|-71. Методика поверки», утвержденным ООО «ИЦРМ» в апреле 2016 г.
Перечень средств поверки: Таблица 3
|
Наименование средства измерения |
Госреестр № |
|
Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1 КМ |
РБОЗ 13 5571 19 |
|
Частотомер универсальный GFC-8010H |
19818-00 |
|
Частотомер электронно-счетный 43-85/3 |
32359-06 |
|
Измеритель параметров реле Ф291 |
9223-83 |
|
Осциллограф универсальный С1-83 |
6979-86 |
|
Клещи токоизмерительные АРРА 138 |
49302-12 |
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
rtwin71 .ххх |
ARM32.exe |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.0.0 |
не ниже 4.0.5 |
|
Цифровой идентификатор ПО |
— |
— |
Программное обеспечение
Комплексы имеют встроенное и внешнее ПО. Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Внешнее ПО («РЕТОМ-71»), устанавливаемое на персональный компьютер, позволяет сконфигурировать комплексы для проведения испытаний,/ регистрировать и сохранять результаты измерений и не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014*.
Изменение ПО возможно только в заводских условиях.
'Приведенные по тексту ссылки на документу «ГОСТ Р» носят справочный характер.
