Счетчики газа Гранд
| Номер в ГРСИ РФ: | РБ 03 07 4952 21 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО НПО "Турбулентность-ДОН", с.Чалтырь, Ростовская обл. |
Описание: принцип действия счетчиков основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезо-элементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через счетчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в величину объема газа и регистрируется нарастающим итогом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4952 21 |
| Наименование | Счетчики газа Гранд |
| Год регистрации | 2021 |
| Номер сертификата | 14443 |
| Дата регистрации | 2021-10-05 |
| Срок действия | 2024-12-18 |
| Получатель сертификата | ООО НПО "Турбулентность-ДОН", с. Чалтырь, Ростовская обл., Российская Федерация |
Производитель / Заявитель
ООО НПО "Турбулентность-ДОН"
Адрес: 346800, Ростовская обл., Мясниковский р-н, с.Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр.№6/8
Контакты: +7 (863) 203-77-80; 203-77-81, info@turbo-don.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24/120 месяцев* |
| Методика поверки | Поверка по МРБ МП.2282-2012 «Счетчики газа Гранд. Методика поверки», утв. в 2012 г. *24 мес. - для промышленных счетчиков газа; 120 мес. - для бытовых счетчиков газа. |
| Признание поверки | Первичная при выпуске из производства: ООО НПО "Турбулентность-Дон" (номер реестра - №1748, шифр поверительного клейма - ВЭС)(НТК №08-12) при условии проведения первичной поверки при выпуске из производства по МРБ МП.2282-2012 с указанием данной информации в паспортах приборов (НТК №01-16). |
Поверители
Скачать
|
Описание типа РБ 03 07 4952 21 [2013-02-21]
rb-03-07-4952-21_2013-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4952 21 [2016-04-21]
rb-03-07-4952-21_2016-04-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4952 21 [2021-10-25]
rb-03-07-4952-21_2021-10-25.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия счетчиков основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезо-элементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через счетчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в величину объема газа и регистрируется нарастающим итогом.
Счетчик состоит из: преобразователя расхода газа, состоящего из струйного генератора и пьезоэлемента;
аналого-цифрового блока в кожухе;
элемента питания;
корпуса счетчика с присоединительными патрубками.
Счетчик имеет следующие модификации:
без температурной коррекции Гранд;
с температурной коррекцией Гранд ТК.
В счетчиках с температурной коррекцией используется специализированная микросхема с датчиком температуры. Данные об измеренных значениях температуры передаются в программный модуль, который с учетом константного значения давления вычисляет значение объема газа при температуре 20 °C.
Данные об измеренном объеме газа и температуре измеряемой среды могут передаваться по беспроводным цифровым интерфейсам.
В зависимости от пределов допускаемой относительной погрешности счетчики выпускаются в исполнении 1 или 2.

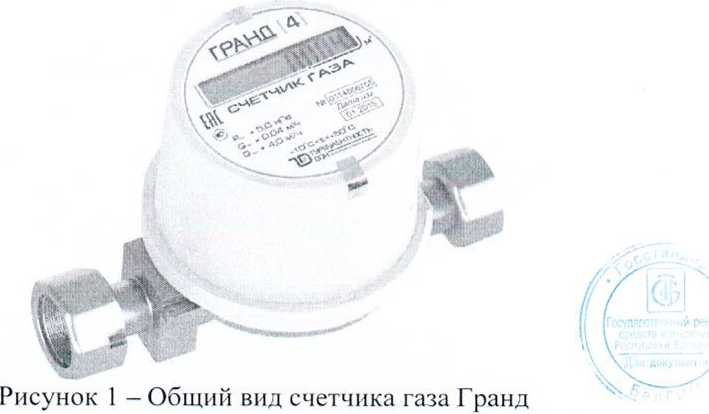

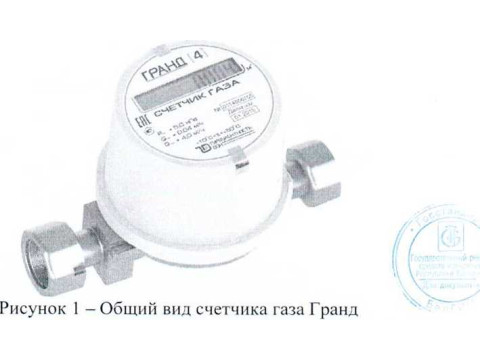

Общий вид счетчика газа Гранд представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки счетчика газа Гранд
1 - пломба навесная, предотвращающая вскрытие кожуха;
2 - самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала, предотвращающая доступ к импульсному выходу счетчика:
3 - самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала, предотвращающая доступ к электронной части через стекло.
Обязательные метрологические требования:
Таблица 1
|
Наименование характеристики |
Значение | |||||||
|
Гранд - 1,6 |
Г ранд -2,4 |
Гранд -3,2 |
Г ранд -4 |
Г'ранд -6 |
Гранд - 10 |
Г ранд - 16 |
Гранд -25 | |
|
Максимальный расход, Qmax, м7ч |
1,6 |
2,4 |
3.2 |
4 |
6 |
10 |
16 |
25 |
|
Диапазон измерений Qmin/Qmax |
1:40 |
1:60 |
1:80 |
1:100 |
1:140 |
1:160 | ||
|
Пределы допускаемой относительной погрешности при измерении объема газа, % в диапазоне расходов: Qmin < Q < 0,2 Qmax 0,2 Qmax< Q <Qmax для исполнения 1 для исполнения 2 |
±2.5 ±1,0 ± 1,5 | |||||||
|
Пределы допускаемой абсолютной погрешности при измерении температуры газа в диапазоне температур от (-10 °C до +50 °C) для модификации ТК. °C |
±0,5 | |||||||
|
Избыточное давление измеряемой среды, кПа, не более |
5 | |||||||
|
Потери давления при Qmax, кПа, не более |
1,5 | |||||||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 2
|
Наименование характеристики |
Значение | ||||||||
|
Г ранд - 1,6 |
Гранд -2,4 |
Гранд -3.2 |
Гранд -4 |
Гранд -6 |
Гранд - 10 |
Г ранд - 16 |
Гранд -25 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
|
Диаметр условный, мм |
15 |
15:20 |
15;20:25 |
25; 32 |
32 | ||||
|
Количество разрядов отсчетного устройства |
9 | ||||||||
|
Цифровые беспроводные интерфейсы |
GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-1OT, NB-Fi. LoRa | ||||||||
|
Напряжение литиевой батареи, В |
3,6 | ||||||||
|
Масса, кг, не более |
0,5 | ||||||||
|
Габаритные размеры, мм, не более длина ширина высота |
145 86 83 | ||||||||
|
Степень защиты по ГОСТ 14254-2015 |
IP 50 | ||||||||
|
Условия эксплуатации: те м п е рату ра о к ру жа ю ще го воздуха и измеряемой среды. °C относительная влажность воздуха, % атмосферное давление, кПа |
от -10 до +50 до 80 от 84,0 до 106,7 | ||||||||
|
Наработка на отказ, ч, не менее |
110 000 | ||||||||
|
Срок службы батареи, лет. не менее |
12 | ||||||||
|
Средний срок службы счетчика, лет, не менее |
24 | ||||||||
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа |
Гранд-1,6; 2,4; 3.2; 4; 6; 10; 16: 25; Гранд-I.6ТК; 2.4ТК; 3,2ТК; 4ТК; 6ТК; I0TK; 16ТК;25ТК |
1 шт. |
|
Фильтр (фильтрующая сетка) |
— |
1 шт. |
|
Счетчик газа Гранд. Паспорт |
GFGB.00.00.000 ПС |
1 шт. |
|
Упаковка индивидуальная |
— |
1 шт. |
|
Комплект монтажных частей |
1 компл. (по отдельному заказу) | |
|
Методика поверки |
4213-004-70670506- 2010 МП |
1 шт. (по отдельному заказу) |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МРБ МП.2282-2012 «Счетчики газа Гранд. Методика поверки».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
приказ Госстандарта от 29.12.2018 № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 4213-004-70670506-2010 «Счетчик газа Гранд. Технические условия»; методику поверки:
МРБ МП.2282-2012 «Счетчики газа Гранд. Методика поверки».
Перечень средств поверки:
рабочий эталон 1-го разряда по приказу Росстандарта от 29.12.2018 № 2825, диапазон задаваемого объемного расхода от 0,04 до 25 м3/ч, с доверительными границами относительной погрешности от 0,2 % до 0,5 % при доверительной вероятности 0,95;
частотомер электронно-счетный 43-38, диапазон от 0,1 Гц до 200 МГц (регистрационный номер - № 3433-73);
термометр сопротивления эталонный ЭТС-100 (РБ 03 10 5210 13), диапазон от минус 196 °C до 0 °C, 3 разряд;
термометр сопротивления эталонный ЭТС-100 (РБ 03 10 5210 13), диапазон от 0 °C до плюс 660 °C, 3 разряд.
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт счетчика и/или на свидетельство о поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1.11.2010.01 |
|
Номер версии (идентификационный номер) ПО, не ниже |
01 |
|
Цифровой идентификатор ПО |
EBD608F5 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 PKZIP |
Недопустимое влияние на метрологически значимую часть ПО счетчика через интерфейс связи отсутствует. Программное обеспечение счетчика газа не оказывает влияния на метрологические характеристики других средств измерений.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014*. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Программное обеспечение
Программное обеспечение (далее - ПО) счетчика газа по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение счетчика является метрологически значимым и включает в себя следующие части:
программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
программные модули, осуществляющие отображение измерительной
информации, её хранение, защиту ПО и данных;
параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
компоненты защищенного интерфейса для обмена данными между счетчиком газа и внешними устройствами.
Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный
характер.
