Уровнемеры 3300

Назначение

Описание: принцип работы уровнемеров 3300 основан на измерениях длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу (зонду) и отраженными от поверхности измеряемой среды или границы раздела жидкостей.

Уровнемеры 3300 состоят из следующих функциональных блоков: приемо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;

измерительного преобразователя, выполняющего измерения длительности временных интервалов, пропорционального значению расстояния до поверхности жидкости, и по рассчитанному уровню вычисляющего объём жидкости (при наличии градуировочной таблицы);

троенного индикатора (при наличии), отображающего измеренные величины.

Значения уровня передаются дистанционно в виде аналогового выходного постоянного тока от 4 до 20 мА, аналогово-цифрового сигнала с использованием HART сигнала протокола или цифрового сигнала по протоколу Modbus.

С помощью преобразователя Rosemount 333 HART Tri-Ioop цифровой сигнал, передаваемый по протоколу HART, преобразуется в три дополнительных аналоговых сигнала от 4 до 20 мА. Предусмотрена возможность установки на корпус уровнемера преобразователя сигналов HART Rosemount 775 для передачи данных по протоколу беспроводной связи Wireless HART.

Уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный, жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной и гибкий одинарный.

а)              б)                     в)                    г)                 [д)

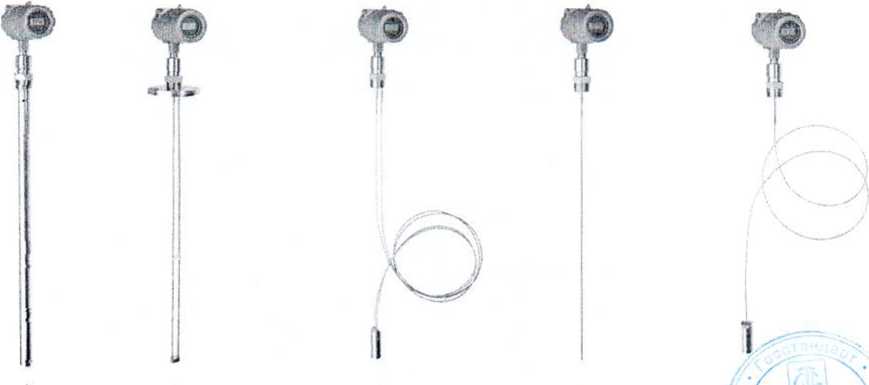

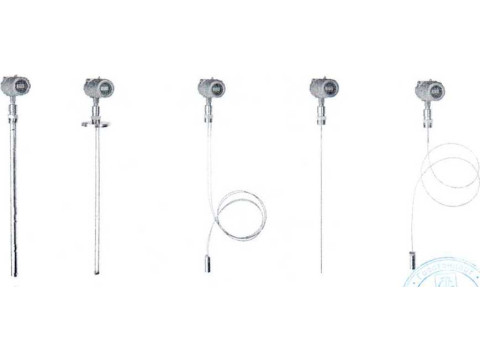

Рисунок 1 - Общий вид уровнемеров 3300 с различными типами волноводов (зондов): а) коаксиальный, б) жесткий двойной, в) гибкий двойной с грузом, г) жесткий одинарный, д) гибкий одинарный с грузом

Уровнемеры имеют общепромышленное и взрывозащищенное исполнения, а также следующие модели:

3301 - применяются для измерений уровня (расстояния) или уровня раздела жидкостей при условии полного погружения волновода в жидкость;

3302 - применяются для измерений уровня (расстояния) и раздела жидкостей.

Обязательные метрологические требования:

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям: Таблица 2

Комплектность

Таблица 3

’ Допускается прилагать I экземпляр (в зависимости от заказа) на каждые десять уровнемеров, поставляемых в один адрес.

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по СТБ 8047-2015 «ГСП. Уровнемеры автоматические. Методика поверки»

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика поверки»;

ТУ 4214-069-51453097-2015 «Уровнемеры 3300. Технические условия»; Техническая документация фирмы «Emerson Process Management/Rosemount Inc.», США. Швеция;

методику поверки:

СТБ 8047-2015 «ГСИ. Уровнемеры автоматические. Методика поверки».

Перечень средств поверки:

установка эталонная для поверки уровнемеров 2-го разряда по ГОСТ 8.477-82, погрешность ±1 мм;

эталонная измерительная лента с грузом 2-го разряда по ГОСТ 8.763-2011; термометр с ценой деления 0,1 °C по ГОСТ 28498-90.

Примечание:

Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера.

Идентификация программного обеспечения представлена в таблице. Таблица 4

Уровень защиты программного обеспечения уровнемеров 3300 от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014*.

’Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
