Уровнемеры поплавковые пневматические УПП1 и УПП2

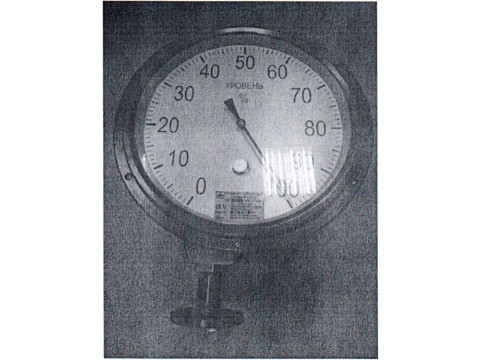

Уровнемеры поплавковые пневматические УПП1 и УПП2 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 07 8541 22
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Уровнемеры
Производитель / заявитель:	ООО "НЕФТЕХИММАШСИСТЕМЫ" (НХМС), г. Рязань

Скачать

Описание типа РБ 03 07 8541 22 [2022-01-24]

rb-03-07-8541-22_2022-01-24.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Описание: принцип действия уровнемеров основан на измерении перемещения поплавка со встроенным магнитом по трубной камере пропорционально изменению уровня.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 8541 22
Наименование	Уровнемеры поплавковые пневматические УПП1 и УПП2
Год регистрации	2022
Номер сертификата	14786
Дата регистрации	2022-01-03
Срок действия	2024-08-19
Получатель сертификата	ООО «НХМС», г. Рязань, Российская Федерация

Производитель / Заявитель

ООО «НХМС», г. Рязань, РФ

Адрес: 390046, Рязанская обл., г.Рязань, ул. Маяковского, дом 1а, офис 207/208

Контакты: тел.: +7 (4912) 256635, nhms@bk.ru

Поверка

Межповерочный интервал / Периодичность поверки	36 мес.
Метрологическое обеспечение	Метрологически НЕ обеспечены ввиду отсутствия специального стенда для поверки и калибровки средств измерений уровня ЭлМетро СПУ
Методика поверки	Поверку проводить по ИЦРМ-МП-040-19 "Уровнемеры поплавковые пневматические УПП1 и УПП2. Методика поверки" (2019).
Признание поверки	Первиная поверка ООО «ПРОММАШ ТЕСТ», г. Москва, РФ (аттестат аккредитации - №RA.RU.311368, шифр поверительного клейма - ГЧХ) Комиссия №26-21).

Поверители

Скачать

Описание типа РБ 03 07 8541 22 [2022-01-24]

rb-03-07-8541-22_2022-01-24.pdf

Скачать

Описание типа

Назначение Обязательные метрологические требования уровнемеров исполнения УПП1: Таблица 1 Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям уровнемеров исполнения УПП1: Таблица 2 Обязательные метрологические требования уровнемеров исполнения УПП2: Таблица 3 Продолжение таблицы 3 Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям уровнемеров исполнения УПП2: Таблица 4 Продолжение таблицы 4 Комплектность

Назначение

Уровнемеры состоят из следующих основных частей: устройство пневматическое показывающее, патрубок, трубы, поплавок, магнит.

Уровнемеры имеют выходной пневматический сигнал с возможностью передачи его на расстояние до 300 м.

Уровнемеры выпускаются в 2-х исполнениях, отличающихся расположением показывающего устройства: УПП1 и УПП2.

У уровнемеров исполнения УПП1 показывающее устройство расположено над монтажным фланцем.

У уровнемеров исполнения УПП2 показывающее устройство расположено на уровне монтажного фланца или ниже.

Уровнемеры выпускаются в следующих модификациях, отличающихся диапазоном измерений уровня, габаритными размерами и массой: УПП1-01-А, УПП1-01-Б, УПП1-02-А, УПП1-02-Б, УПП1-03-А, УПП1-03-Б. УПП1-04-А, УПП1-04-Б, УПП2-01-А, УПП2-01-Б, УПП2-02-А, УПП2-02-Б. УПП2-03-А, УПП2-03-Б, УПП2-04-А, УПП2-04-Б.

Вид спереди уровнемеров представлен на рисунке 1.

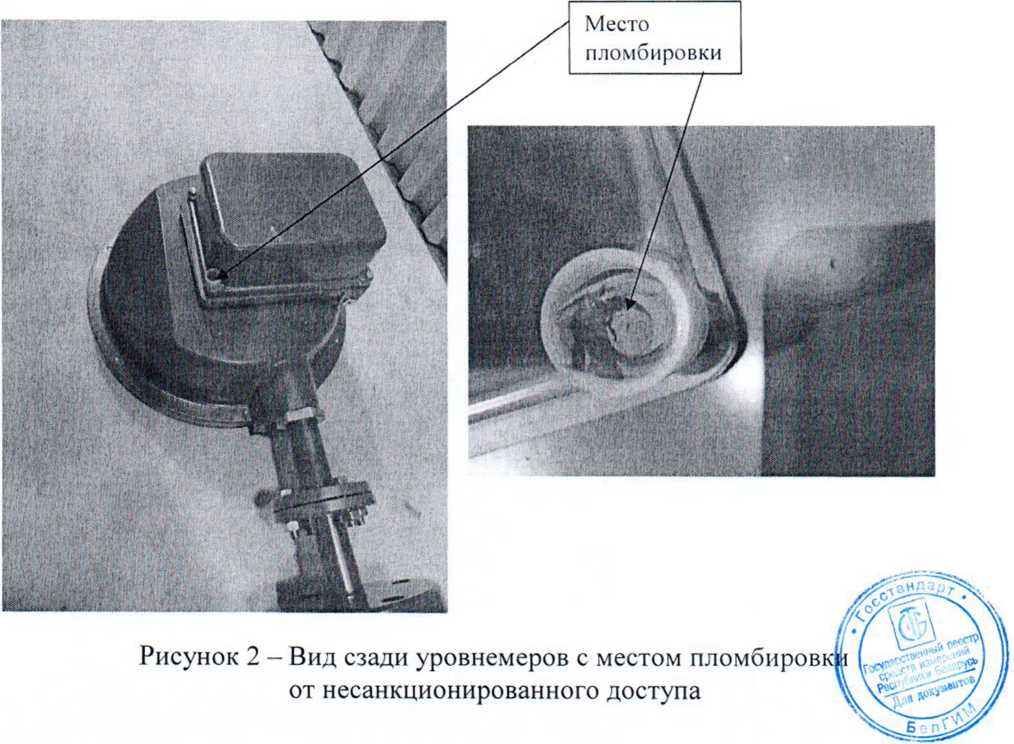

Вид сзади уровнемеров с местом пломбировки от несанкционированного доступа представлен на рисунке 2.

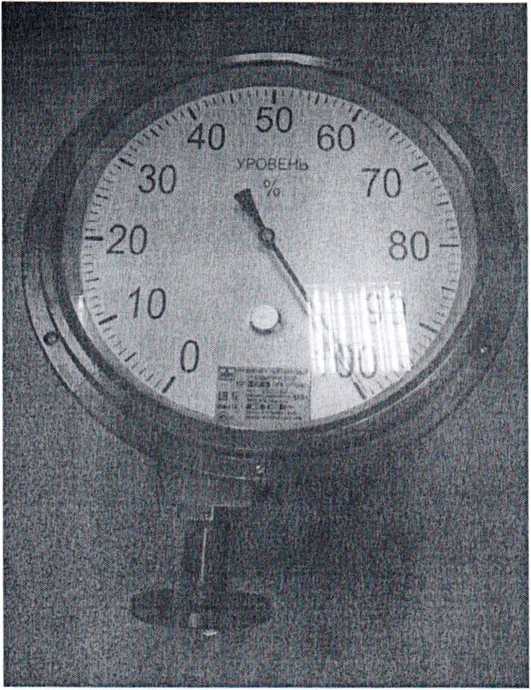

Рисунок 1 - Вид спереди уровнемеров

Обязательные метрологические требования уровнемеров исполнения УПП1: Таблица 1

Наименование характеристики	Значение для модификации
Наименование характеристики	УПП1-01-А	УПП1-01-Б	УПП1-02-А	УПП1-02-Б	УПП1-03-А	УПП1-03-Б	УПП1- 04-А	УПП1-04-Б
Диапазон измерений уровня, мм	от 10 до 1600	от 10 до 1600	от 10 до 2000	от 10 до 2000	от 10 до 2500	от 10 до 2500	от 10 до 3000	от 10 до 3000
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности измерений при контроле уровня по шкале отсчетного устройства, %	±1
Вариация показаний при контроле уровня по шкале отсчетного устройства, %
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона измерений погрешности измерений при контроле уровня по шкале отсчетного устройства при отклонении температуры окружающей среды на каждые 10 °C от нормальных условий измерений в пределах рабочих. %	±0.4
Диапазон преобразований уровня по выходному аналоговому пневматическому сигналу, МПа	от 0,02 до 0,1
Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований при контроле уровня по выходному аналоговому пневматическому сигналу, %	±1.5
Вариация показаний при контроле уровня по выходному аналоговому пневматическому сигналу, %	1,5
Пределы допускаемой дополнительной приведенной к диапазону преобразований погрешности преобразований при контроле уровня по выходному аналоговому пневматическому сигналу при отклонении температуры окружающей среды на каждые 10 °C от нормальных условий Дгз^рений в пределах рабочих, %	±0.6

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям уровнемеров исполнения УПП1:

Таблица 2

Наименование характеристики	Значение для модификации
Наименование характеристики	УПП1-01-А	УПП1-01-Б	УПП1-02-А	УПП1-02-Б	УПП1-03-А	УПП1-03-Б	УПП1-04-А	УПП1-04-Б
Диапазон температуры рабочей среды, °C	от -40 до +100
Плотность рабочей среды. ki/mj	от 400 до 900	от 800 до 1800	от 400 до 900	от 800 до 1800	от 400 до 900	от 800 до 1800	от 400 до 900	от 800 до 1 800
Максимальное давление рабочей среды. МПа	1,6
Давление питания. МПа	от 0,126 до 0,154
Габаритные размеры (высотахдлинахширина), мм, не более	2630х ЗООх 300	2630х 220х 220	ЗОЗОх 300х 300	ЗОЗОх 220х 220	ЗбЗОх 300х 300	3630х 220х 220	4030х ЗООх 300	4030х 220х 220
Масса, кг, не более	22,0	20,0	22,5	20,5	23.0	21,0	23,5	21,5
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа	от +15 до +25 до 80 от 84,0 до 106,7
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность при температуре окружающего воздуха +25 °C, % - атмосферное давление, кПа	от -50 до +50 до 100 от 84,0 до 106,7
Средний срок службы, лет	6
Средняя наработка на отказ, ч	5 000
Маркировка взрывозащиты	II Gb с Тх

Обязательные метрологические требования уровнемеров исполнения УПП2: Таблица 3

Наименование характеристики	Значение для модификации
Наименование характеристики	УПП2-01-А	УПП2-01-Б	УПП2-02-А	УПП2-02-Б	УПП2-03-А	У11П2-03-Б	УПП2-04-А	УПП2- 04-Б
^декюазон измерений уровня, мм	от 10 до 1600	от 10 до 1600	от 10 до 2000	от 10 до 2000	от 10 до 2500	от 10 до 2500	от 10 до 3000	от 10 до 3000
П^ед&лы допускаемой основной приведенной к верхнему Ттрейвлу диапазона измерений погрешности измерений при дкрщроле уровня по шкале отсчетного устройства. %	±1

Продолжение таблицы 3

Наименование характеристики	Значение для модификации
Наименование характеристики	УПП2- УПП2- УПП2- УПП2- УПП2- УПП2- УПП2- УГ1П2- 01-А 01-Б 02-А 02-Б 03-А 03-Б 04-А 04-Б
Вариация показаний при контроле уровня по шкале отсчетного устройства, %	1
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона измерений погрешности измерений при контроле уровня по шкале отсчетного устройства при отклонении температуры окружающей среды на каждые 10 °C от нормальных условий измерений в пределах рабочих, %	±0,4
Диапазон преобразований уровня по выходному аналоговому пневматическому сигналу, МПа	от 0,02 до 0,1
Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований при контроле уровня по выходному аналоговому пневматическому сигналу, %	±1,5
Вариация показаний при контроле уровня по выходному аналоговому пневматическому сигналу, %	1,5
Пределы допускаемой дополнительной приведенной к диапазону преобразований погрешности преобразований при контроле уровня по выходному аналоговому пневматическому сигналу при отклонении температуры окружающей среды на каждые 10 °C от нормальных условий измерений в пределах рабочих, %	±0,6

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям уровнемеров исполнения УПП2:

Таблица 4

Наименование характеристики	Значение для модификации
Наименование характеристики	УПП2-01-А	УПП2-01-Б	УПП2-02-А	УПП2- 02-Б	УПП2-03-А	УПП2-03-Б	УГ1П2-04-А	УПП2-04-Б
<ДШп\зон температуры рабочей среды, °C	от -40 до ±100
Цло'тнЬсть рабочей среды, кг/м’	от 400 до 900	от 800 до 1800	от 400 до 900	от 800 до 1 800	от 400 до 900	от 800 до 1800	от 400 до 900	от 800 до 1800
1 ^Минимальное давление рабочей среды, МПа	1,6

Продолжение таблицы 4

Наименование характеристики	Значение для модификации
Наименование характеристики	УПП2-01-А	УПП2-01-Б	УПП2-02-А	УПП2-02-Б	УПП2-03-А	УПП2-03-Б	УПП2-04-А	УПП2-04-Б
Давление питания, МПа	от 0,126 до 0,154
Габаритные размеры (высотахдлинахширина), мм, не более	2580х 1580х 300	2580х 1530х 215	2980х 1830х 300	2980х 1780х 215	3580х 2080х 300	3580х 2030х 215	3980х 2330х 300	3980х 2280х 215
Масса, кг, не более	34,0	32,0	36,5	34,5	40.0	38.0	42,5	40.5
Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа	от +15 до +25 до 80 от 84,0 до 106,7
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность при температуре окружающего воздуха +25 °C, % - атмосферное давление, кПа	от -50 до +50 до 100 от 84,0 до 106,7
Средний срок службы, лет	6
Средняя наработка на отказ, ч	5 000
Маркировка взрывозащиты	II GbcTx

Комплектность

Таблица 5

Наименование	Обозначение	Количество
Уровнемер поплавковый пневматический: -УПП1 или -УПП2	АЖЦ2.834.007 АЖЦ2.834.008	1 шт.
Паспорт	АЖЦ2.834.007 ПС	1 шт.
Руководство по эксплуатации*	АЖЦ2.834.007 РЭ	1 шт.
Методика поверки*	ИЦРМ-МП-040-19	1 шт.
- при поставке трех и более уровнемеров по одному адресу допускается поставлять по 1 экз. на каждые 5 уровнемеров

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по ИЦРМ-МП-040-19 «Уровнемеры поплавковые пневматические УПП1 и УПП2. Методика поверки», утвержденному ООО «ИЦРМ» 26.04.2019.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний»;

ГОСТ 31441.1-2011 «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требовани»;

ГОСТ 31441.5-2011 «Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 5. Защита конструкционной безопасностью «с»;

ТУ38.11030-86 «Уровнемеры поплавковые пневматические УПП1 и УПП2. Технические условия»;

методику поверки:

ИЦРМ-МП-040-19 «Уровнемеры поплавковые пневматические УПП1 и УПП2. Методика поверки».

Перечень средств поверки:

стенд для поверки и калибровки средств измерений уровня СПУ(регистрационный номер в Федеральном информационном фонде преобразователь давления эталонный ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14);

рулетка измерительная металлическая Р5Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15);

термометр цифровой эталонный ТЦЭ-005 модификации ТЦЭ-005/МЗ (регистрационный номер в Федеральном информационном фонде 40719-15);

термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16).

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Программное обеспечение: отсутствует.
