Колонки топливораздаточные "Шельф..." Х КЕД-Х-0,25-Х-Х...
Номер в ГРСИ РФ: | РБ 03 07 6173 21 |
---|---|
Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
Категория: | Колонки топливораздаточные |
Производитель / заявитель: | ООО «НПК «Шельф», г. Шахты |
Описание: принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема. Топливо из резервуара через моноблок (топливный насос и электродвигатель), оснащенный фильтром и газоотделителем, подается в измеритель объема, из которого через рукав с раздаточным краном поступает в бак транспортного средства. Вращение вала измерителя объема при помощи генератора импульсов преобразуется в электрические импульсы, поступающие в электронный блок, где происходит измерение и преобразование количества импульсов в объем отпущенного топлива, далее информация об объеме выданной дозы и ее стоимости отображается на цифровом устройстве индикации.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 07 6173 21 |
Наименование | Колонки топливораздаточные "Шельф..." Х КЕД-Х-0,25-Х-Х... |
Год регистрации | 2021 |
Номер сертификата | 14441 |
Дата регистрации | 2021-10-05 |
Срок действия | 2026-05-12 |
Получатель сертификата | ООО "НПК "ШЕЛЬФ", г. Шахты, Ростовская обл., Российская Федерация |
Производитель / Заявитель
ООО "НПК "ШЕЛЬФ"
Адрес: 346512, Ростовская область, г. Шахты, ул. Haклонная, д. 5В
Контакты: Тел: +79604476128, факс: +78636263792
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки», идентификация ПО проводится по ШЕЛЬФ.00.010.2016РЭ (2016 г.). |
Поверители
Скачать
Описание типа РБ 03 07 6173 21 [2017-04-28]
rb-03-07-6173-21_2017-04-28.pdf
|
Скачать | ||
Описание типа РБ 03 07 6173 21 [2021-10-25]
rb-03-07-6173-21_2021-10-25.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью измерителя объема. Топливо из резервуара через моноблок (топливный насос и электродвигатель), оснащенный фильтром и газоотделителем, подается в измеритель объема, из которого через рукав с раздаточным краном поступает в бак транспортного средства. Вращение вала измерителя объема при помощи генератора импульсов преобразуется в электрические импульсы, поступающие в электронный блок, где происходит измерение и преобразование количества импульсов в объем отпущенного топлива, далее информация об объеме выданной дозы и ее стоимости отображается на цифровом устройстве индикации.
Колонки состоят из функциональных блоков, количество которых зависит от модификации и исполнения:
насосный моноблок, состоящий из топливных насосов ZYB-50 фирмы Zhejiang Maide Machine Со.,LTD, КНР, с встроенным фильтром и отделителем газа и трёхфазных электродвигателей YBJY80M2-4 фирмы Shanghai Hengde Explosionproof motors Co., LTD, КНР, или YB2-112M-4 фирмы Wenzhou Nanyang Explosion-Proof Motor Co, Ltd., КНР;
клапаны соленоидные dSF-20 или dSF-25, производства фирмы Wenzhoushi Pneumatic Elements Factory, КНР;
измерители объема топлива R.SJ-501 фирмы Zhejiang Maide Machine Co., LTD, КНР; MJ85-S1 фирмы Zhejiang Maide Machine Co., LTD, КНР; SM-502 фирмы Zhejiang Maide Machine Co., LTD, КНР, с датчиком импульсов ДИФВ-2 производства ООО «НПК «ШЕЛЬФ», Украина;
электронный блок с цифровым устройством индикации; шлангоприёмник, раздаточный шланге раздаточным краном;
устройство для отвода паров топлива из зоны заправки в резервуар с топливом (по отдельному заказу).
Корпус колонки состоит из вертикальных стоек и боковых дверей. Все двери оснащены замками. Возможна комплектация колонки без насосов для работы с выносными насосами, а также комплектация с дополнительной стойкой-сателлитом, которая состоит из металлического корпуса, раздаточного шланга и раздаточного крана.
Электронный блок обеспечивает:
управление колонкой;
управление режимом выдачи;
сбор и обработку результатов измерений;
отображение информации о заданной и отпущенной дозе, а также их стоимости;
накопление суммарных данных об измеренном количестве топлива;
аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.
1 - для исполнений с номинальным расходом 50 и 80 л/мин;
2 - для исполнений с номинальным расходом 130 л/мин.
Общий вид колонок приведен на рисунке 1.

ШЕЛЬФ 100 I КЕД-130-0,25-1-1

ШЕЛЬФ 200 ШЕЛЬФ 300
2 КЕД-50/80-0.25-1-5
2 КЕД-50/80-0.25-1-5

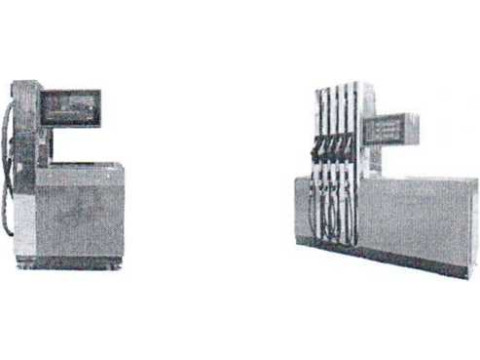

Рисунок 1 - Общий вид колонок топливораздаточных ШЕЛЬФ... X КЕД-Х-0,25-Х-Х ...
Колонки имеют три модификации: Шельф 100 ..., Шельф 200 .... Шельф 300 ..., которые отличаются конструктивом, а также исполнения, которые отличаются количеством одновременно обслуживаемых потребителей, номинальным объемным расходом, размещением моноблоков (исполнение без насосов, для работы с выносными насосами), количеством видов топлива и габаритными размерами. Порядок обозначения колонок в документации и при заказе:
ШЕЛЬФ ... X КЕД - X - 0,25 - Х_- XТУ 4577-001-24261277-2015
Обозначение ТУ
Наличие системы отвода паров из зоны заправки
ВР - наличие системы отвода паров
Без обозначение - отсутствие системы_____
Количество видов топлива, которые отпускаются колонкой от 1 до 5_____________
Размещение насосов
I - насосные моноблоки установлены в колонках
2 - колонки без насосных моноблоков___________
Основная относительная погрешность колонок________
Номинальный объемный расход. Для колонок, которые имеют модули разного объемного расхода, указывают 50/80 и т.д.________________________________________________________________________
Колонка с электрическим приводом и дистанционным у правленем_____________________________________________
Количество потребителей, которые могут обслуживаться
одновременно ■/ \ \\
(1 или 2)_____________________________________________________________________________j
Модификации колонок (100, 200 или 300)______________________________
Торговая марка
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации все оборудование, входящее в состав колонок, пломбируется в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.
Схемы пломбировки основных элементов колонок приведены на рисунках 2-5.

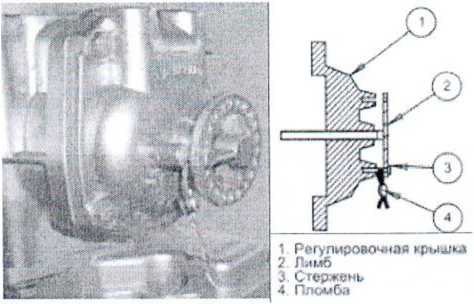

Рисунок 2 - Пломбировка измерителя объема (R.SJ-5O и MJ85-S)

Рисунок 3 -Пломбировка измерителя объема SM-50 вместе с датчиком импульсов ДИФВ-2

1 Пломба мзтчмкэ имлупьеде .
2 Стомкэ датчика ымпулисо*.
3 Пломбирошочмяи им я см к а.
4 Крыпся и омсрител• обгема.
5 Сттжиои Ьолт.

Рисунок 4 - Пломбировка датчика импульсов ДИФВ-2

Стоила датчик» литров крепления стойки
Пломба
Крыижа измерь теля объема

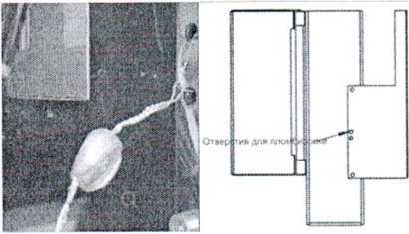

Рисунок 5 - Пломбировка электронного блока
Обязательные метрологические требования:
Таблица I
Характеристика |
Нормированные значения | ||
Исполнение |
ШЕЛЬФ... X КЕД-50... |
ШЕЛЬФ... X КЕД-80... |
ШЕЛЬФ... X КЕД-130... |
Номинальный расход через один раздаточный рукав, л/мин. |
50 ±5 |
80 ± 8 |
130 ± 13 |
Наименьший расход, л/мин. |
5 |
8 |
13 |
Минимальная доза выдачи, л |
2 |
I0 |
10 |
Длина раздаточного рукава, м, не менее |
6 | ||
Количество раздаточных рукавов, шт. |
от I |
цо I 0 |
\1. . |
Установленная мощность электродвигателя привода насоса. кВт, не более |
0,55 |
0.75 ( |
2x0.75 |
Пределы допускаемой основной относительной погрешности при измерении объема выданного топлива (для минимальной дозы выдачи), температура окружающей среды и топлива (20 ± 5) °C, %
Пределы допускаемой дополнительной относительной погрешности при измерении объема выданного топлива (для минимальной дозы выдачи), вызванной изменением температуры окружающей среды и топлива от (20 ± 5) °C, в пределах рабочих условий, %
Сходимость показаний при измерении объема выданного топлива (для минимальной дозы выдачи), %
Верхний предел показаний1 указателя разового учета, не менее:
±0,25 (±0,50)
±0,25 (±0,50)
0,25 (0,50)
выданного количества топлива, л цены за 1 л, денежная единица стоимости выданной дозы, денежная единица Верхний предел показаний1 указателя суммарного учета, л Дискретность показаний1 информации указателя: разового учета, л суммарного учета, л
999999,99
9999,992 3
999999,99
99999999999999995
0,01
1,0
Основные технические характеристики и метрологические характеристики, не
относящиеся
к обязательным техническим
требованиям:
Параметры питания от сети переменного тока:
номинальное значение напряжения питания, В 220, 380
допускаемое отклонение значения напряжения питания, % +10/-15
частота, Гц 50 ± 1
Рабочие условия измерений:
температура окружающего воздуха, °C от минус 40 до плюс 50
температура измеряемого топлива, °C:
для бензина
от минус 40 до плюс 35
от минус 40 до плюс 404
12
17500
для дизельного топлива и керосина
Средний срок службы, лет
Средняя наработка на отказ, ч, не менее
Таблица 2 - Габаритные размеры и масса колонок
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
ШЕЛЬФ 100 ... |
1760 |
480 |
2380 |
210 |
ШЕЛЬФ 200 ... |
2495 |
810 |
2285 |
615 |
ШЕЛЬФ 300 ... |
1500 |
840 |
2300 |
590 |
Комплектность
1 шт.
1 шт.
Колонка
Эксплуатационная документация на колонку
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки»
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;
ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия»;
Технические условия 4577-001-24261277-2015;
методику поверки:
МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки» .
Перечень средств поверки:
при первичной поверке - мерники 2 разряда вместимостью 10, 50, 100 л, с основной относительной погрешностью не более ±0,08 % по ГОСТ 8.400-80;
при периодической поверке - мерники 2 разряда вместимостью 10, 50, 100 л, с основной относительной погрешностью не более ±0,1 % по ГОСТ 8.400-80.
Примечания:
При положительных результатах поверки поверитель наносит пломбы в соответствии с рисунками 2 - 5, а также фиксирует порядковый номер электронной калибровки.
Знак поверки при первичной поверке наносится в разделе «Первичная поверка» документа ШЕЛЬФ.00.010.2015 ФО, при периодической - на бланк свидетельства о поверке.
Идентификация программного обеспечения представлена в таблице. Таблица 3
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО Шельф |
Номер версии (идентификационный номер) ПО |
03.хх |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
— |
Алгоритм вычисления цифрового идентификатора ПО |
— |
Нормирование метрологических характеристик колонок проведено с учетом влияния ПО.
Конструкция колонок исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014*-высокий.
Программное обеспечение
Колонки имеют встроенное программное обеспечение (ПО), разработанное изготовителем, которое устанавливается (прошивается) в энергонезависимую память электронного блока при изготовлении, в процессе эксплуатации данное ПО не может быть изменено намеренно или непреднамеренно (стерто, заменено), что обеспечивается конструкцией.
‘Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
