Машины испытательные универсальные РЭМ

Назначение

Описание:   принцип действия   машин основан на   преобразовании

тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, передающийся в электронный блок управления. Машины оснащены электромеханическим сервоприводом с двигателем переменного тока или шаговым двигателем со специализированным контроллером. Многоканальный цифровой усилитель и контроллер позволяют осуществлять автоматический контроль с обратной связью за нагрузкой, деформацией и перемещением траверсы. Полученная информация отображается на компьютере или пульте управления в единицах измерения, в зависимости от модификации машины.

Для расширения круга решаемых практических задач система управления и обработки результатов машин имеет ряд служебных функций, позволяющих использовать дополнительные средства измерения, такие как датчики деформации и перемещения.

Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.

Для увеличения функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных условиях (температурные и климатические камеры, печи).

Выпускаемые модификации машин различаются конструктивным исполнением, внешним видом, габаритными размерами и массой, диапазонами измерений силы, пределами допускаемой относительной погрешности измерений силы, способами управления. Машины могут быть оснащены защитным экраном. Машины имеют обозначение РЭМ-I-XXX-B-C-D-E, где: 1 - одноколонное исполнение (без обозначения - двухколонное исполнение); XXX - верхний предел измерений силы (нагрузки), кН (0,1; 0,2; 0,5; 1; 2; 3; 5; 10; 20; 50; 100; 200; 300; 500; 600);

В - дополнительная функция (У - удлиненная);

С - способ управления машиной (без обозначения - ручное управление и обработка данных на пульте оператора; М — ручное управление и обработка данных на персональном компьютере (далее по тексту - ПК); А - автоматическое управление и обработка данных на ПК);

D - предел допускаемой погрешности измерения силы (нагрузки), % от измеряемой силы (нагрузки) (0,5; 1);

Е - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в состав машины (0,5; 1; 2; 4).

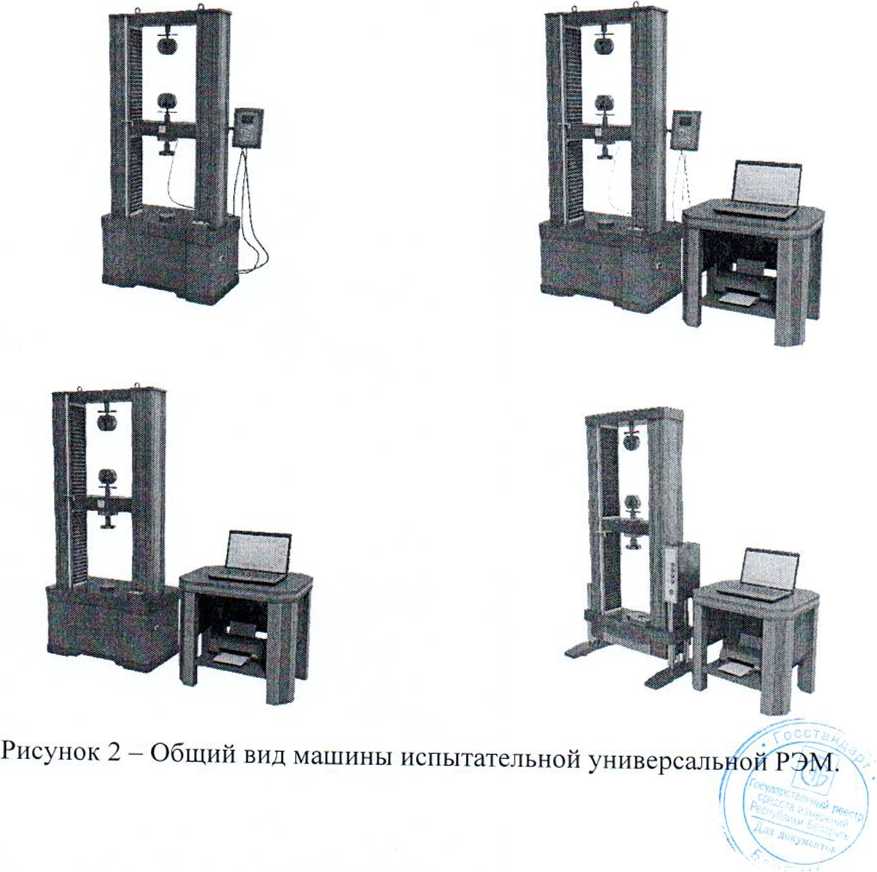

Рисунок 1 - Общий вид машины испытательной универсальной РЭМ.1.

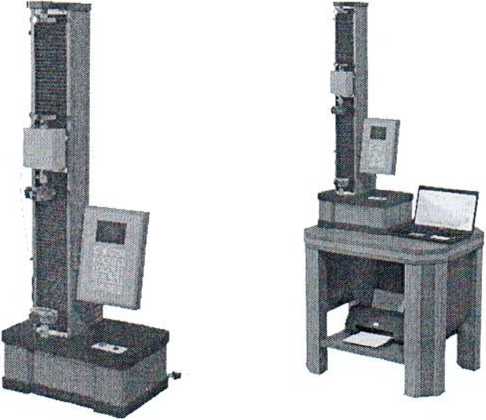

Рисунок 3 - Общий вид машины испытательной универсальной РЭМ.1-У.

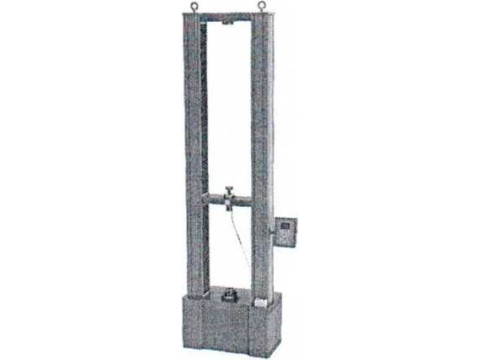

Рисунок 4 - Общий вид машины испытательной универсальной РЭМ-У. Пломбирование машин не предусмотрено.

Обязательные метрологические требования:

Таблица 1

Продолжение таблицы 1

в зависимости от заказа

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям: Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Поверка осуществляется по документу МП-ТМС-018/19 «Машины испытательные универсальные РЭМ. Методика поверки», утверждённому ООО «ТМС РУС» 15.05.2019.

Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ГОСТ 8.640-2014 «ГСП. Государственная поверочная схема для средств измерений силы»;

ТУ МРСЕ.441114.001 «Машины испытательные универсальные РЭМ. Технические условия»;

методику поверки:

МП-ТМС-018/19 «Машины испытательные универсальные РЭМ. Методика поверки», утверждённому ООО «ТМС РУС» 15.05.2019.

Перечень средств поверки:

рабочие эталоны силы 2 разряда по ГОСТ 8.640-2014, основная погрешность ±0,12 % для машин с пределами допускаемой относительной погрешности измерений силы ±0,5 %, основная погрешность ±0,24 % для машин с пределами допускаемой относительной погрешности измерений силы ±1 %;

гири классам! по ГОСТ OIML R. 111-1-2009* (РБ 03 02 3866 18);

индикатор ИЧЦ-25 (регистрационный номер -№ 64188-16);

штангенрейсмас ШР-1000 (регистрационный номер - № 67056-17);

рулетка измерительная металлическая ЭПКЗ-10БУЛ/1 (регистрационный номер -№ 11505-88).

Примечания:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наноситься на свидетельство о поверке.

Идентификация программного обеспечения представлена в таблице. Таблица 4

Программное обеспечение

Программное обеспечение машин модификаций РЭМ-ХХХ (ручное управление и обработка данных на пульте оператора) представляет собой встроенное в пульт оператора ПО «firmware», которое является метрологически значимым и обеспечивает обработку результатов измерений, может обеспечивать обмен информацией с внешними системами, считывание данных и просмотр результатов измерений.

ПО машин модификаций РЭМ-ХХХ-М (ручное управление и обработка данных на ПК) и машин модификаций РЭМ-ХХХ-А (автоматическое управление и обработка данных на ПК) представляет собой установленное на ПК ПО «М-Test» и «М-Test АСУ» соответственно, которое является метрологически значимым и обеспечивает обработку результатов измерений, обмен информацией с внешними системами, считывание данных и просмотр результатов измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014*.
