Контроллеры измерительные программируемые логические PAC 8000
| Номер в ГРСИ РФ: | РБ 03 23 7077 19 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "GE Intelligent Platforms", США |
|
Описание типа РБ 03 23 7077 19 [2019-12-27]
rb-03-23-7077-19_2019-12-27.pdf
|
Скачать |
Контроллеры измерительные программируемые логические РАС8000 (далее -контроллеры) предназначены для измерения и дальнейшего восприятия нормированных аналоговых сигналов в виде напряжения и силы постоянного тока, сопротивления (в том числе выходных сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления), создания легко конфигурируемых систем непрерывного измерения и контроля параметров при управлении технологическими процессами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 7077 19 |
| Наименование | Контроллеры измерительные программируемые логические PAC 8000 |
| Год регистрации | 2019 |
| Номер сертификата | 12654 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "GE Intelligent Platforms", Соединенные Штаты Америки (US) |
Производитель / Заявитель
фирма "GE Intelligent Platforms"
Адрес: 2500 Austin Drive, Charlottesville, VA 22911
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2917-2019. |
Поверители
Скачать
|
Описание типа РБ 03 23 7077 19 [2019-12-27]
rb-03-23-7077-19_2019-12-27.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры измерительные программируемые логические РАС8000 (далее -контроллеры) предназначены для измерения и дальнейшего восприятия нормированных аналоговых сигналов в виде напряжения и силы постоянного тока, сопротивления (в том числе выходных сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления), создания легко конфигурируемых систем непрерывного измерения и контроля параметров при управлении технологическими процессами.
Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной и других областях хозяйственной деятельности.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании измеряемой величины, а также цифро-аналоговом преобразовании, осуществляемом функциональными модулями контроллеров.
Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоящую из соединенных согласно требуемой конфигурации основных блоков и модулей из числа следующих:
центральное управляющее устройство;
блоки питания;
модули ввода/вывода аналоговых и дискретных сигналов;
базовые платы;
процессорные модули;
коммутационные модули;
платы расширения;
адаптеры:
модули позиционирования:
коммуникационные процессоры для подключения к сетям.
Контроллеры, имеющие общие конструктивные и функциональные особенности, построенные на единой элементной базе.
Модули контроллеров обеспечивают измерения сигналов напряжения постоянного тока в диапазонах от минус 120 до плюс 120 мВ, от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от минус 10 до плюс 10 В; силы постоянного тока в диапазоне от 4 до 20 мА; измерение нормированных сигналов от термопар и термопреобразователей сопротивления различных градуировок, а так же для преобразования двоичных кодов в аналоговые сигналы напряжения и силы постоянного тока в диапазонах от 0 до 5 В, от 0 до 10 В, от минус 10 до плюс 10 В, от 1 до 5 В,от 0 до 20 мА, от 4 до 20 мА, от минус 20 до плюс 20 мА соответственно; восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий по различным законам регулирования в виде аналоговых, дискретных и цифровых сигналов.
Внешний вид контроллеров представлен на рисунках 1
Идентификация ПО модулей контроллеров осуществляется путём отображения на дисплее подключенного к ним персонального компьютера структуры данных, содержащих номер версии. Версии ПО приведены в таблице 1
Таблица 1
|
Модуль |
Версия ПО (Software), не ниже |
|
8101-HI-TX |
2.x |
|
8102-HO-IP |
2.x |
|
8132-AI-UN |
1.x |
|
8201-HI-IS |
2.x |
|
8202-HO-IS |
2.x |
|
8205-TI-IS |
1.x |
|
8206-TI-IS |
1.x |

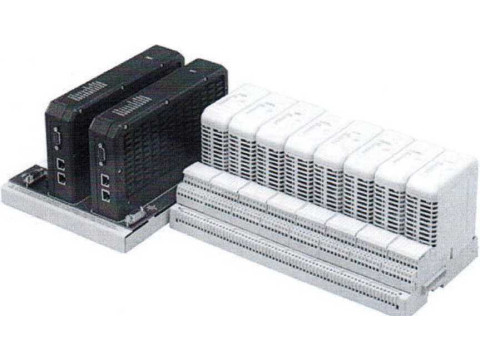

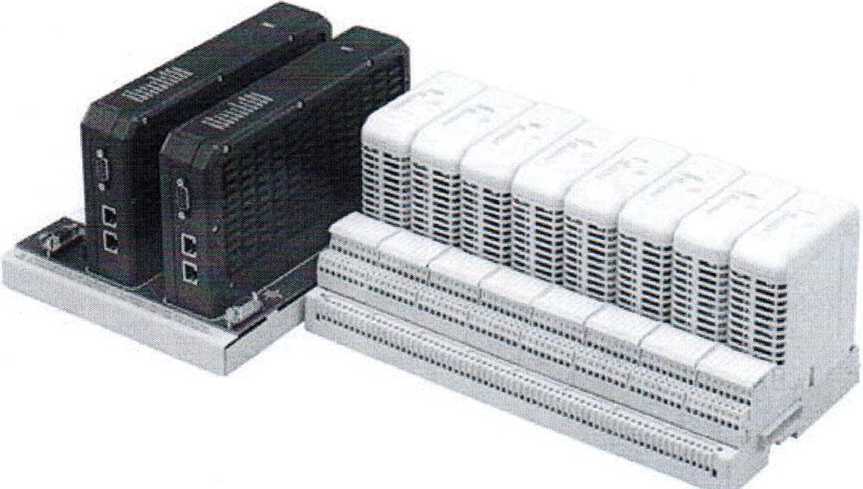

Рисунок 1. Внешний вид контроллеров измерительных программируемых логических РАС 8000
я Д^кумеятоя
Государственный реест средств измерь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики указаны в таблицах 2-4. Таблица 2
|
Характеристики |
Пределы допускаемой основной погрешности (при температуре воздуха в НУ15) |
Пределы допускаемой дополнительной погрешности (при температуре воздуха в РУ3)) | |
|
Количество входов/ выходов |
Диапазон входных сигналов | ||
|
1 |
2 |
3 |
4 |
|
Модуль 8101-HI-TX | |||
|
8 входов |
от 4 до 20 мА |
±0,1 %отДИ2) |
±0,1 %отДИ2) |
|
Модуль 8102-H0-IP | |||
|
8 выходов |
от 4 до 20 мА |
± 0,25 % от ДИ2) |
± 0,25 % от ДИ2) |
|
Модуль 8132-AI-UN | |||
|
8 входов |
от 4 до 20 мА |
± 30 мкА |
± 80 мкА |
|
от минус 120 до плюс 120 мВ |
± 0,1 % отДИ2) |
±0,15%отДИ2) | |
|
от 0 до 5 В |
±0,15%отДИ2) |
± 0,4 % от ДИ2) | |
|
от 1 до 5 В |
±0,15%отДИ2) |
±0,5%отДИ2) | |
|
от 0 до 10 В |
±0,15 % от ДИ2) |
±0,4 % отДИ2) | |
|
от минус 10 до 10 В |
±0,1 %отДИ2) |
± 0,2 % от ДИ2) | |
|
Модуль 8201-HI-IS | |||
|
8 входов |
от 4 до 20 мА |
± 20 мкА* |
±0,006% от ДИ2)/°С |
|
Модуль 8202-H0-IS | |||
|
8 выходов |
от 4 до 20 мА |
± 20 мкА* |
± 0,006% от ДИ2)/°С |
|
НУ - нормальные условия; 2) ДИ - диапазон измерений; 3) РУ - рабочие условия; Температура окружающего воздуха в НУ от 10 °С;до 40 °C; Температура окружающего воздуха в РУ от минус 40°С; до плюс 70 °C; * - погрешность при температуре окружающего воздуха (25 ± 3) °C. | |||
Таблица 3
|
Измерительный модуль |
Кол-во входов |
Тип термо-преобразователя сопротивления по ГОСТ 6651-2009 |
Диапазон входных сигналов |
Пределы допускаемой основной погрешности (при температуре воздуха в НУ1)) |
Пределы допускаемой дополнительной погрешности (при температуре воздуха в руЗ)) |
|
8132-AI-UN |
8 |
Pt100 |
от минус 200°С до плюс 850°С |
±2,1 °C |
±4,3 °C |
|
Pt200 |
от минус 200°С до плюс 850°С |
±2,0 °C |
±4,2 °C | ||
|
Pt500 |
от минус 200°С до плюс 850°С |
±2,4 °C |
±4,8 °C | ||
|
Cu10 |
от минус 30°С до плюс 200°С |
± 3,9 °C |
±4,5 °C | ||
|
8206-TI-IS |
8 |
Pt100 |
от минус 200°С до плюс 850°С |
±0,1 %отДИ2) (±0,05% от ДИ2))* |
± 0,2 % от ДИ2) |
|
Pt500 |
от минус 200°С до плюс 850°С | ||||
|
1} НУ - нормальные условия; 2) ДИ - диапазон измерений; 3) РУ - рабочие условия; Температура окружающего воздуха в НУ от 10 °С;до 40 °C; Температура окружающего воздуха в РУ от минус 40°С; до плюс 70 °C; * - погрешность при температуре окружающего воздуха (25 ± 3) °C; Для модуля 8206-TI-IS указаны погрешности для 4-х проводной схемы подключения термопреобразователей сопротивления, для модуля 8132-AI-UN - для 3-х проводной схемы подключения термопреобразователей сопротивления. | |||||
Таблица 4
|
Измерительный модуль |
Количество входов |
Тип термопары по СТБ ГОСТ Р 8.585-2004 |
Диапазон входных сигналов |
Пределы допускаемой основной погрешности (при температуре воздуха в НУ1)) |
Пределы допускаемой дополнительной погрешности (при температуре воздуха в РУ3)) |
|
8132-AI-UN |
8 |
В |
от 500 °C до 1810 °C |
±6,1 °C |
± 10,2 °C |
|
Е |
от минус 200 °C до плюс 1000 °C |
± 1,3 °C |
±2,3 °C | ||
|
J |
от минус 190 °C до плюс 1200 °C |
± 1,1 °C |
±2,1 °C | ||
|
N |
от минус 190 °C до плюс 1300 °C |
±2,7 °C |
±4,4 °C | ||
|
R |
от0°С до 1768 °C |
±6,1 °C |
± 10,1 °C | ||
|
S |
от0°С до 1768 °C |
±6,1 °C |
± 10,1 °C | ||
|
т |
от минус 200 °C до плюс 400 °C |
±2,0 °C |
± 3,4 °C | ||
|
к |
от минус 200 °C до плюс 1372 °C |
±2,0 °C |
±3,4 °C | ||
|
L |
от минус 200 °C до плюс 800 °C |
± 1,0 °C |
±J.1 °C —— |
I (Гос»врсти»)ий а \\ \^"AMuiSwfi Л^^ТГйт
Продолжение таблицы 4
|
Измерительный модуль |
Количество входов |
Тип термопары по СТБ ГОСТ Р 8.585-2004 |
Диапазон входных сигналов |
Пределы допускаемой основной погрешности (при температуре воздуха в НУ1’) |
Пределы допускаемой дополнительной погрешности (при температуре воздуха в РУ3’) |
|
8205-TI-IS |
8 |
В |
от 500 °C до 1810 °C |
±0,1 %отДИ2) (±0,05% от ДИ2’)1 |
±0,3 % от ДИ2’ |
|
Е |
от минус 200 °C до плюс 1000 °C | ||||
|
J |
от минус 190 °C до плюс 1200 °C | ||||
|
N |
от минус 190 °C до плюс 1300 °C | ||||
|
R |
от0°С до 1768 °C | ||||
|
S |
от0°С до 1768 °C | ||||
|
Т |
от минус 270 °C до плюс 400 °C | ||||
|
К |
от минус 200 °C до плюс 1372 °C | ||||
|
L |
от минус 200 °C до плюс 800 °C |
1) НУ - нормальные условия;
2) ДИ - диапазон измерений;
3) РУ - рабочие условия;
Температура окружающего воздуха в НУ от 10 °С;до 40 °C;
Температура окружающего воздуха в РУ от минус 40°С; до плюс 70 °C;
Погрешность компенсации холодного спая ± 1 °C.
Заключение
Контроллеры измерительные программируемые логические РАС 8000 соответствуют технической документации фирмы "GE Intelligent Platforms" (Соединенные Штаты Америки), ГОСТ 12997-84, ТР ТС 012/2011 (сертификат соответствия № RU С-113.ГБ05.В.00481 серия № 0083264 действителен по 04.04.2019, выданный НАНИО «Центр по сертификации взрывозащищенного и рудничного электрооборудования», ТР ТС 020/2011 (декларация о соответствии № ТС № RU Д-US.МН04.В.00157 действительна по 24.11.2020);
Межповерочный интервал - не более 12 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93
Тел. (+37517) 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
