Измерители-регуляторы Raychem
| Номер в ГРСИ РФ: | РБ 03 10 7080 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "nVent Thermal Belgium NV", Бельгия |
|
Описание типа РБ 03 10 7080 19 [2019-12-10]
rb-03-10-7080-19_2019-12-10.pdf
|
Скачать |
Измерители-регуляторы Raychem (далее - приборы) предназначены для измерения электрических сигналов, значения которых получены от термопреобразователей сопротивления Pt 100. преобразования, отображения результатов измерений в градусах Цельсия на цифровом дисплее и управления силовыми элементами электронагревательных цепей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7080 19 |
| Наименование | Измерители-регуляторы Raychem |
| Год регистрации | 2019 |
| Номер сертификата | 12657 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "nVent Thermal Belgium NV", Бельгия (BE) |
Производитель / Заявитель
фирма "nVent Thermal Belgium NV"
Адрес: Romeinse straat 14, 3001, Leuven, Belgium
Контакты: +32 16 213 511, +32 16 213 603, salesbelux@nvent.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2903-2019. |
Поверители
Скачать
|
Описание типа РБ 03 10 7080 19 [2019-12-10]
rb-03-10-7080-19_2019-12-10.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регуляторы Raychem (далее - приборы) предназначены для измерения электрических сигналов, значения которых получены от термопреобразователей сопротивления Pt 100. преобразования, отображения результатов измерений в градусах Цельсия на цифровом дисплее и управления силовыми элементами электронагревательных цепей.
Область применения - в составе автоматизированных систем управления технологическими процессами.
Описание
Принцип действия приборов основан на измерении сигнала от термопреобразователей сопротивления MON1 и поддержания заданного режима температуры электронагревательной цепи. Сигнал от термопреобразователя сопротивления MONI линеаризуется, масштабируется, преобразуется в цифровой код и индицируется па встроенном дисплее.
Приборы имеют релейные выходы, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений и сигнализацию неисправности прибора. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью клавиш, расположенных на лицевой панели корпуса прибора под крышкой.
Приборы выпускают в следующих модификациях: RAYSTA^^^CklO. RAYSTAT-CONTROL-10.
Модификация RAYSTAT-ECO-Ю отличается от RAYSTA Г-CONTRO1.-K)
Описание типа средства измерений диапазоном измерений входного сигнала, а также функциональными задачами при работе с электронагревательными цепями.
Конструктивно приборы выполнены в прямоугольном корпусе. На лицевой панели под прозрачной крышкой с четырьмя невыпадающими крепежными винтами расположены клавиши управления и дисплей. На боковой поверхности корпуса расположены технологические отверстия (кабельные сальники) для подключения к клеммам прибора термопреобразователей сопротивления MONI, напряжения питания, управляющих выходов.
Управление приборами осуществляется с помощью встроенного программного обеспечения (далее-НО), которое является их неотъемлемой частью.
Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации.
Идентификационные данные НО приборов приведены в таблице 1.
Таблица 1
|
Модификации приборов |
Идентификационное наименование ПО |
Номер версии 1IO |
|
RAYSTAT-ECO-10 |
FW |
FF34ECO103CV1 |
|
RAYSTAT-CONTROL-10 |
FW |
FF34_C1O_3C_V1 |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

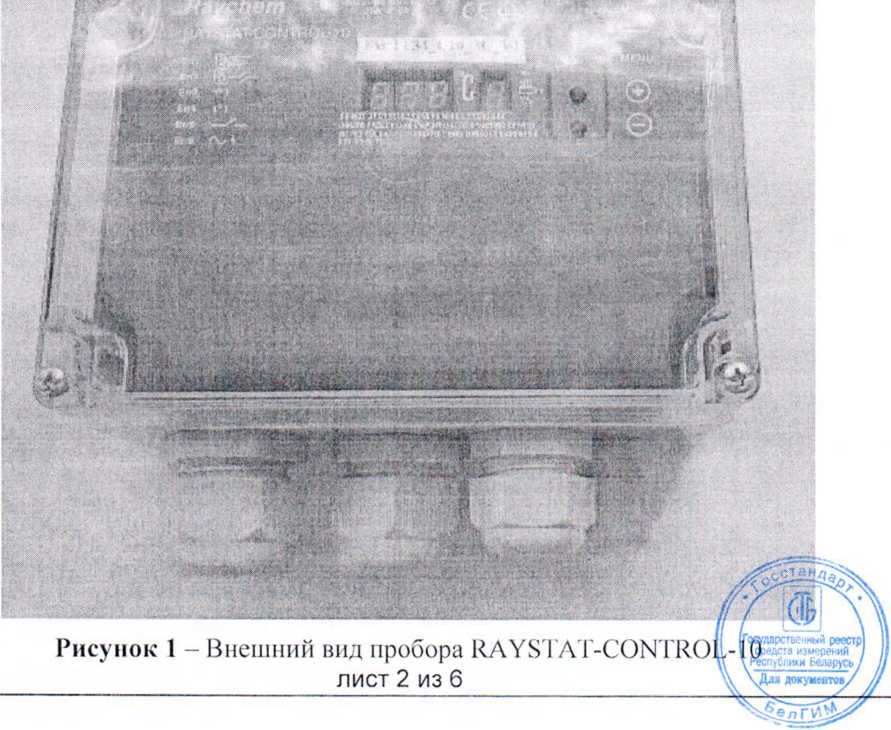

Внешний вид приборов приведен на рисунках 1 и 2.

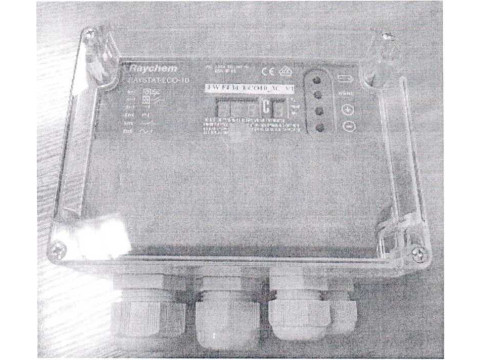

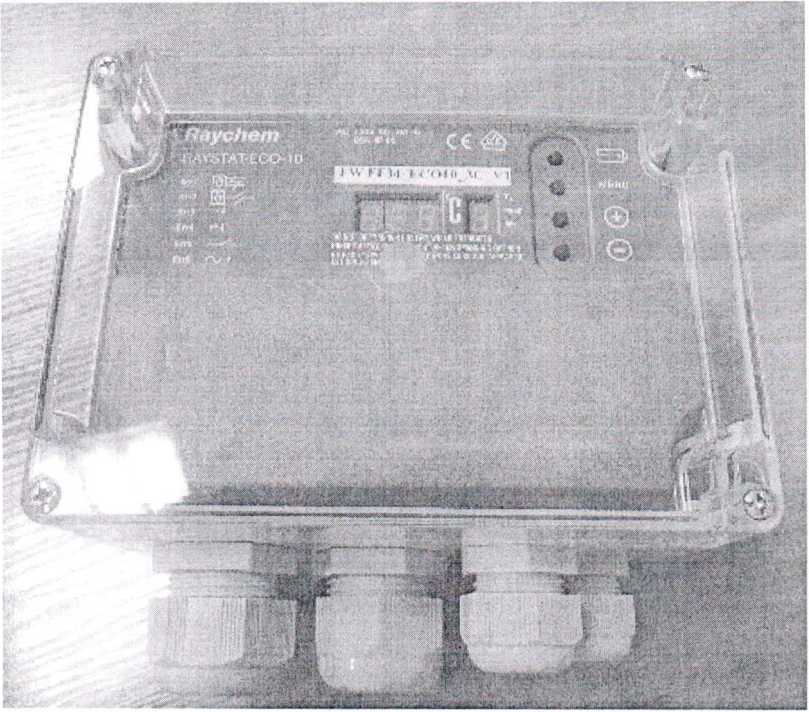

Рисунок 2 - Внешний вид пробора RAYSTAT-ECO-10
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение | |
|
модификация |
RAYSTAT-ECO-10 |
RA YSTAT-CONTROL-10 |
|
1 |
2 |
3 |
|
Диапазон измерений сигнала термопреобразоватсля сопротивления (Pt 100)в температурном эквиваленте. °C |
от 0 до плюс 30 |
от 0 до плюс 150 |
|
Пределы допускаемой абсолютной погрешности. °C |
±1 (в диапазоне от 0 до плюс 10 в ключ.): ±2 (в диапазоне св. плюс 10 до плюс 30) |
±1 (в диапазоне от 0 до плюс 50 включ.); ±2 (в диапазоне св. плюс 50 до плюс 100 включ.); |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы допускаемой абсолютной погрешности. °C |
- |
±3 (в диапазоне св. плюс 100 до плюс 150) |
|
Примечание -11огрсшность нормируется без учета первичных преобразователей. | ||
Таблица 3 - Технические характеристики приборов
|
Наименоваг ше харакгеристи ки |
Значение |
|
Напряжение питания переменного тока, В |
от 207 до 253 |
|
Частота питающей сети, Гц |
50 или 60 |
|
Потребляемая мощность, В-А, не более |
14 |
|
Габаритные размеры, мм, не более (Д х III х Г) |
160 х 120x90 |
|
Масса, кг, не более |
0.8 |
|
Условия эксплуатации | |
|
- диапазон температур окружающего воздуха, °C |
от минус 25 до плюс 40 |
|
- диапазон относительной влажности окружающего воздуха, %, нс более |
80 (без конденсации влаги) |
|
- атмосферное давление, к! 1а |
от 97,3 до 105.3 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки приборов включает:
- измеритель-регулятор 1 шт.;
- руководство по эксплуатации 1 экз.;
- методика поверки 1 экз.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «nVent Thermal Belgium NV», Королевство Бельгия
МРБ МП.-2019 «Измерители-регуляторы Raychem. Методика поверки».
Технические регламенты Таможенного Союза:
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
1Р ГС 020/2011 «Электромагнитная совместимость технических средств».
Заключение
(Королеве
Ди докумеяпя
Измерители-регуляторы Raychem соответствуют документации фирмы «nVent Thermal Belgium NV»
тр е б о в а и и я и ч ё
Бельгия сияете измерении. Республик* Бела
Описание типа средства измерений
требованиям технических регламентов Таможенного союза ТР ТС 004/2011, ТРТС 020/201 1.
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь. 210015. г. Витебск, ул. Б. Хмельницкого, 20 тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 1 12 02.6.0.0003 от 10.06.2008 г.
