Термопреобразователи сопротивления MONI с унифицированным выходным сигналом
| Номер в ГРСИ РФ: | РБ 03 10 7083 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "nVent Thermal Belgium NV", Бельгия |
|
Описание типа РБ 03 10 7083 19 [2019-12-09]
rb-03-10-7083-19_2019-12-09.pdf
|
Скачать |
Термопреобразователи сопротивления M0NI с унифицированным выходным сигналом (далее - приборы) предназначены для измерения температуры жидких и сыпучих сред и преобразования измеренной величины в выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7083 19 |
| Наименование | Термопреобразователи сопротивления MONI с унифицированным выходным сигналом |
| Год регистрации | 2019 |
| Номер сертификата | 12660 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "nVent Thermal Belgium NV", Бельгия (BE) |
Производитель / Заявитель
фирма "nVent Thermal Belgium NV"
Адрес: Romeinse straat 14, 3001, Leuven, Belgium
Контакты: +32 16 213 511, +32 16 213 603, salesbelux@nvent.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2900-2019. |
Поверители
Скачать
|
Описание типа РБ 03 10 7083 19 [2019-12-09]
rb-03-10-7083-19_2019-12-09.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления M0NI с унифицированным выходным сигналом (далее - приборы) предназначены для измерения температуры жидких и сыпучих сред и преобразования измеренной величины в выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Область применения - в составе автоматизированных систем управления технологическими процессами.
Описание
Принцип действия приборов основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры измеряемой среды и ее преобразования в выходной сигнал силы постоянного тока.
Прибор представляет собой платиновый чувствительный элемент (НСХ Pt 100), помещенный в защитную арматуру из нержавеющей стали, подключенный к вторичному измерительному преобразователю в соединительной коробке из армированного стекловолокном полиэфира. Сигнал от чувствительного элемента вторичным измерительным преобразователем линеаризуется, масштабируется и преобразуется в выходной сигнал силы постоянного тока, отношению к температуре и сопротивлению.
линейный по
Приборы могут применяться во взрывоопасных зонах.
Прибор функционирует под управлением встроенного обеспечения, которое является его неотъемлемой частью, обеспечение осуществляет функции сбора, обработки и передачи
Описание типа средства измерений информации посредством выходного сигнала силы постоянного тока от 4 до 20 мА.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.

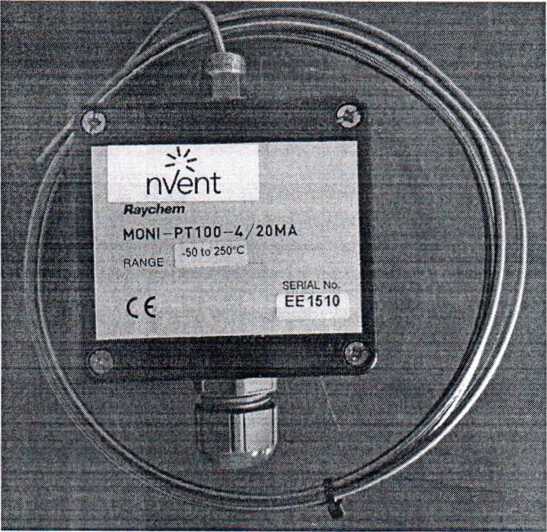

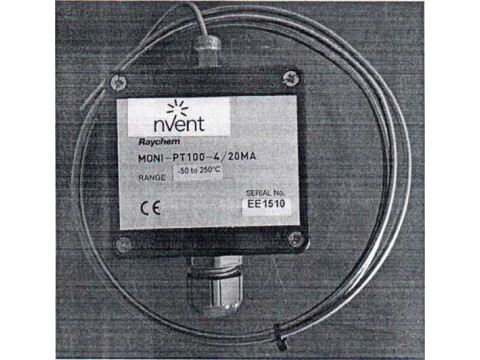

Внешний вид приборов приведен на рисунке 1.
Рисунок 1 - Внешний вид приборов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 Диапазон измерений температуры, °C |
от минус 50 до плюс 250 |
|
2 Пределы допускаемой абсолютной погрешности (в температурном эквиваленте), °C: | |
|
- первичный измерительный преобразователь PtlOO |
±(0,3 + 0,005-|t|) |
|
- вторичный измерительный преобразователь |
±(0,005-1 tmax - tmin |) |
|
3 Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, вызванной отклонением температуры от (20 ± 5) °C на каждые 10 °C, % |
±0,1 |
Примечания:
1) t - измеренное значение температуры.
2) (tmax - Uin) - разность верхнего и нижнего пределов измерений диапазона
измерений температуры.
3) Основная погрешность прибора определяется как арифметическая сумма погрешностей первичного измерительного преобразователя и измерительного преобразователя.
Описание типа средства измерений
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 Выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
|
2 Напряжение питания постоянного тока, В |
24 |
|
3 Потребляемая мощность, Вт, не более |
0,5 |
|
4 Схема подключения первичного измерительного преобразователя |
3-х проводная |
|
5 Габаритные размеры, мм, не более: | |
|
- длина погружаемой части |
2000 |
|
- диаметр погружаемой части |
3 |
|
- соединительная коробка |
80 х 75 х 55 |
|
6 Масса, кг, не более |
0,46 |
|
7 Маркировка взрывозащиты |
lExellC Тб Gb |
|
Ex tb ШС Т85°С Db IP66 | |
|
8 Условия эксплуатации вторичного измерительного преобразователя: | |
|
- диапазон температуры окружающего воздуха, °C |
от минус 50 °C до плюс 60 °C |
|
- относительная влажность окружающего воздуха, | %, не более |
95 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки приборов включает:
- термопреобразователь сопротивления MONI с
унифицированным выходным сигналом 1 шт.;
- паспорт 1 экз.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «nVent Thermal Belgium NV», Королевство Бельгия
МРБМП.- 2019 «Термопреобразователи сопротивления MONI с унифицированным выходным сигналом. Методика поверки».
Технический регламент Таможенного Союза:
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Заключение
'Гермопреобразователи сопротивления MONI с унифицированным выходным сигналом соответствуют требованиям технической документаци^'-фйрмы «nVent Thermal Belgium NV» (Королевство Бельгия) и требованиям технического регламента Таможенного союза ТР ТС 012/2011. Il
II I средс’в измерений *7
о г \\ \ Республики Беларусь /
ЛИСТ 3 ИЗ 5 \\ \Длн документов/
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
РУП «Витебский центр стандартизации метрологии и сертификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20 тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
