Термопреобразователи сопротивления ПИТ 01
| Номер в ГРСИ РФ: | РБ 03 10 5427 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Термопреобразователи сопротивления ПИТ 01 (далее - ТС) предназначены для измерения температуры почвы (сыпучих материалов).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5427 19 |
| Наименование | Термопреобразователи сопротивления ПИТ 01 |
| Год регистрации | 2019 |
| Номер сертификата | 12739 |
| Дата регистрации | 2019-07-30 |
| Срок действия | 2024-07-30 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 5427 19 [2019-11-01]
rb-03-10-5427-19_2019-11-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5427 19 [2014-11-05]
rb-03-10-5427-19_2014-11-05.pdf
|
Скачать |
Описание типа
Назначение
Термопреобразователи сопротивления ПИТ 01 (далее - ТС) предназначены для измерения температуры почвы (сыпучих материалов).
Область применения - различные отрасли промышленности, метеорология.
Описание
ТС выполнены в цилиндрическом металлическом корпусе с экранированным четырехпроводным кабелем в силиконовой изоляции.
В качестве чувствительного элемента ТС используется пленочный платиновый резистор.
Знак поверки в виде оттиска указывается в паспорте на ТС.

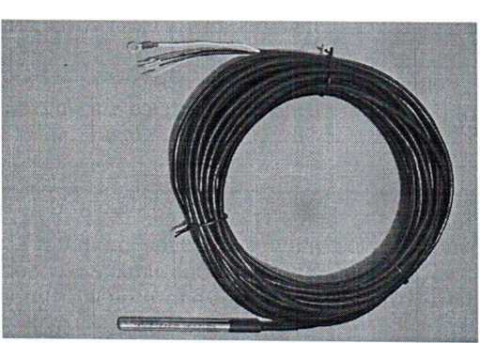

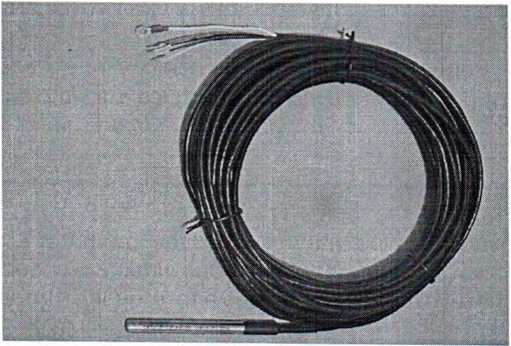

Внешний вид ТС представлен на рисунке 1.
Рисунок 1 - Внешний вид термопреобразователей сопротивл
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термопреобразователей сопротивления ПИТ 01 представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерения температуры, °C |
от минус 60 до плюс 60 |
|
Тип чувствительного элемента ТС |
Pt 100 |
|
Максимально допустимое отклонение от номинальной статической характеристики, °C |
±(0,15+0,002 |t|), где |t| - абсолютное значение температуры |
|
Схема соединения Pt 100 с проводниками кабеля |
четырехпроводная |
|
Сопротивление изоляции при температуре (25±10) °C, МОм, не менее |
100 |
|
Максимальный измерительный ток, мА |
1,0 |
|
Минимальная глубина погружения, мм, не менее |
95 |
|
Время термической реакции ТС, с, не более |
65 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 60 до плюс 60; до 95 при температуре 35 °C |
|
Условия транспортирования: - температура окружающего воздуха, °C; - относительная влажность воздуха, % |
от минус 30 до плюс 60; до 95 при температуре 25 °C |
|
Степень защиты оболочки по ГОСТ 14254 |
IP 54 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта способом, обеспечивающим сохранность в течение срока эксплуатации.
Комплектность
Комплект поставки включает:
- термопреобразователь сопротивления ПИТ01;
- паспорт;
- упаковку.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
УШЯИ.405211.001 ТУ "Преобразователь измерительный ПИТ 01. Технические условия".
ГОСТ 6651-2009 "Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний".
.сстай.
ГОСТ 8.461-2009 " Государственная система обеспечения еди ний. Термопреобразователи сопротивления из платины, меди и никк поверки".
йя. Мйтоду
Заключение
Термопреобразователи сопротивления ПИТ 01 соответствуют требованиям УШЯИ.405211.001 ТУ, ГОСТ 6651-2009, ГОСТ 8.461-2009.
Межповерочный интервал - не более 24 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 24 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024
