Термопреобразователи сопротивления MONI
| Номер в ГРСИ РФ: | РБ 03 10 7082 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термопреобразователи |
| Производитель / заявитель: | "nVent Thermal Belgium NV", Бельгия |
|
Описание типа РБ 03 10 7082 19 [2019-12-09]
rb-03-10-7082-19_2019-12-09.pdf
|
Скачать |
Т ермопреобразовател и предназначены для измерения также температуры других обт зонах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7082 19 |
| Наименование | Термопреобразователи сопротивления MONI |
| Год регистрации | 2019 |
| Номер сертификата | 12659 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "nVent Thermal Belgium NV", Бельгия (BE) |
Производитель / Заявитель
фирма "nVent Thermal Belgium NV"
Адрес: Romeinse straat 14, 3001, Leuven, Belgium
Контакты: +32 16 213 511, +32 16 213 603, salesbelux@nvent.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.461-2009. |
Поверители
Скачать
|
Описание типа РБ 03 10 7082 19 [2019-12-09]
rb-03-10-7082-19_2019-12-09.pdf
|
Скачать |
Описание типа
Назначение
Т ермопреобразовател и предназначены для измерения также температуры других обт зонах.
Область применения - в со технологическими процессами.
Описание
Принцип действия прибор сопротивления платинового чув< имеют чувствительный элемен помещенный в защитную армату
Приборы выпускают cj MONI-PTIOO-EXE, MONI
MONI-PTIOO-EXE-AMB.
В приборах модификации фторополимера (радиус изгиба кабель из силикона (радиус регистрирующему прибору чере:
В приборах модификаций MONI-PTIOO-EXE-AMB чувстг кабелем помещен в арматуру из в и герметично подключен
зкой документации фирмы «nVent Thermal льгия
Ь ПРИМЕНЕНИЯ
сопротивления MONI (далее - приборы)
температуры электронагревательных цепей, а
>ектов и сред во взрывоопасных и нормальных
ставе автоматизированных систем управления
зов основан на зависимости электрического ствительного элемента от температуры. Приборы т, выполненный из платиновой проволоки и ру из нержавеющей стали.
тедующих модификаций: MONI-PT100-NH,
-РТ100-ЕХЕ SENSOR, MONI-PT100-260/2,
MONI-PT100-260/2 удлинительный кабель из
не более 20 мм), модификации MONI-PT 100-NH изгиба не более 5 мм) подключается к
j соединительную коробку.
MONI-PTIOO-EXE, MONI-PTIOO-EXE SENSOR, штельный элемент вместе с удлинительным [ержавеющей стали (радиус изгиба не более 20 mni) к соединительной коробке (MONI-PT 100-\Д-|Я документов/ л/ - -
Описание типа средства измерений EXE SENSOR). В модификации MONI-PT100-EXE-AMB защитная арматура усилена латунной трубкой.
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Внешний вид приборов приведен на рисунках 1 и 5.

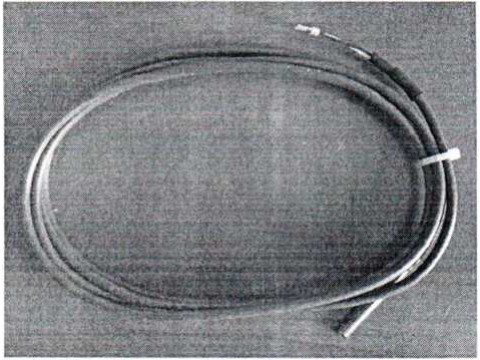

Рисунок 1 - Внешний вид прибора MONI-PT100-NH

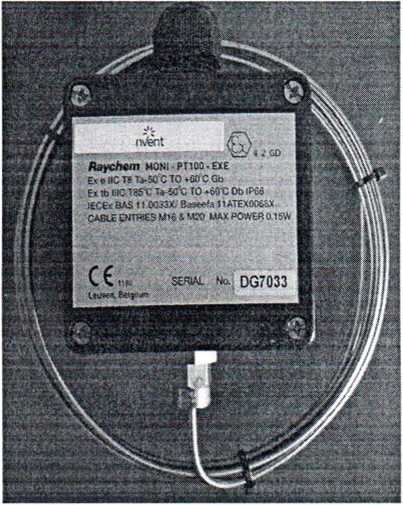

Рисунок 2 - Внешний вид прибора MONI-PTIOO-EXE SENSOR

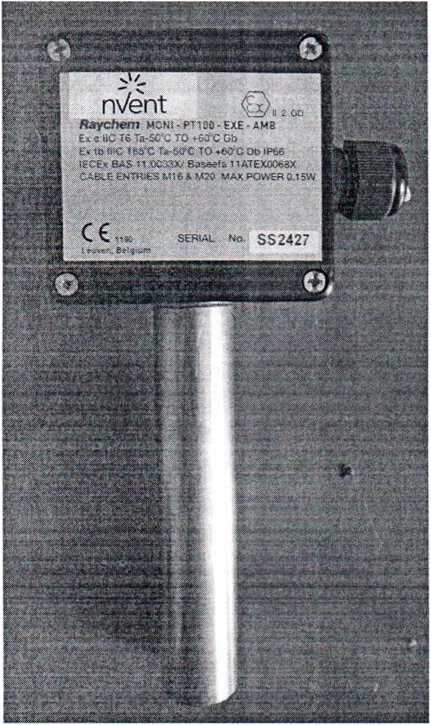

Рисунок 3 - Внешний вид прибора
MONI-PT100-EXE-AMB

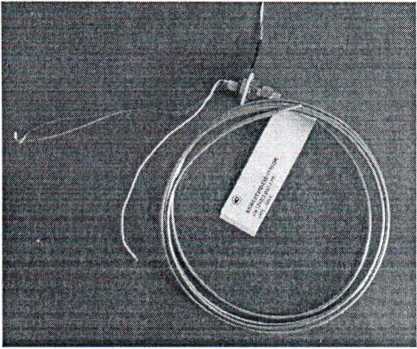

Рисунок 4 - Внешний вид прибора MONI-PTIOO-EXE
|
Описание типа средства измерений Я1М1 fife де -*4?^, | |||||||
|
ЬиМмжДй» ••• V // ■ i j№№" • х. j MMEW ъ ДИ^1^ШИ1 M <WW1 / Ж. Я ШЛ \-^^ЯЯШк JtSUw | |||||||
|
. ■ | |||||||
|
' 111 WSMS^e^KR’Ss.’W? . | |||||||
|
Рисунок 5 - Внешний вид прибора MONI-PT100-260/2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕ Основные технические и метрологические характеристики приведены в таблицах 2 и 3. Таблица 2 |
ЭРИСТИКИ приборов | ||||||
|
Наименование характеристики |
Значение | ||||||
|
Модификации |
MONI-PT 100-NH |
MONI-PT 100-260/2 |
MONI-PT 100-ЕХЕ SENSOR |
MONI- РТ100- ЕХЕ |
MONI-PT 100-ЕХЕ-АМВ | ||
|
Диапазон измерений температуры, °C |
от минус 50 до плюс 180 |
от минус 50 до плюс 260 |
от минус 80 до плюс 500 | ||||
|
Диапазон показаний температуры, °C |
от минус 50 до плюс 180 |
от минус 50 до плюс 260 |
от минус 100 до плюс 500 | ||||
|
Температурный коэффициент, °C1 |
0,00385 | ||||||
|
Пределы допускаемой абсолютной погрешности, °C класс В по ГОСТ 6651-2009 |
±(0,30 + 0,005-|1изм|) | ||||||
|
Таблица 3 | |||||||
|
Наименование характеристики |
Значение |
X • м И | |||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||
|
Модификации |
MONI-PT 100-NH |
MONI-PT 100-260/2 |
MONI- РТ100- ЕХЕ SENSOR |
MONI- PT 100-ЕХЕ |
MONI-PT 100-ЕХЕ-АМВ | ||
|
Тип чувствительного элемента |
PtlOO | ||||||
|
Схема соединения |
2-х |
3-х проводная | |||||
|
проводная |
II 1 ГГ.Р-!Г!Т1» 1ПиОПС,.,.й |
3 | |||||
|
\\ \ Рес;ty?>г.t•■ ки Е-. парусь \Для документов/ лист 3 из 6 | |||||||
Описание типа средства измерений
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Г абаритные размеры | |||||
|
- длина, мм, не более |
2000 |
2000 |
2000* |
2000* |
130 (защитная трубка) |
|
- длина чувствительного элемента, мм. не более |
50 |
50 |
50 |
50 |
50 |
|
- диаметр, мм, не более |
6 (4,6 -кабель) |
6 (4,8 -кабель) |
3 |
3 |
О Э |
|
соединительная коробка, мм, не более |
80 х 65 х 55 |
- |
- |
80 х 75 х 55 | |
|
Маркировка взрывозащиты |
- |
- |
1 Ех е ПС Тб Gb X IP66 или Ex tb ШС Т85°С Db X | ||
|
Условия эксплуатации | |||||
|
- диапазон температур окружающего воздуха, °C |
от минус 30 до плюс 80 |
от минус 40 до плюс 75 |
от минус 60 до плюс 60 | ||
|
- диапазон относительной влажности окружающего воздуха, %, не более |
80 |
80 |
95 | ||
Примечание: ^Другая длина по заказу (маркировка SIND-YY-ZZZZ/MONI-PT100-EXE-XXM, SIND-YY-ZZZZ/MONI-PTIOO-EXE-SENSOR-XXM, где YY - год выпуска, 7JL7JL - порядковый номер. ХХМ - длина в метрах).
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
Комплект поставки приборов включает:
- термопреобразователь сопротивления MONI 1 шт.;
- паспорт 1 экз.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «nVent Thermal Belgium NV», Королевство Бельгия
РОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Технический регламент Таможенного Союза:
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Заключение
Термопреобразователи сопротивления MONI соответствуют ^ебозаниям технической документации фирмы «nVent Thermal Belgium NV» ^Королевство \\ \ Республики Бг./арусь /
. _ V \ Для документов/ L
лист 4 из 6
------------------------------—
Описание типа средства измерений
Бельгия) и требованиям технического регламента Таможенного союза ГР ТС 012/2011.
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в
Республике Беларусь - не более 48 месяцев.
РУП «Витебский центр стандартизации метрологии и сертификации» Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20 тел.: +375 (212) 42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
Другие Термопреобразователи
