Измерители-регуляторы NGC-20
| Номер в ГРСИ РФ: | РБ 03 10 7079 19 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "nVent Thermal Belgium NV", Бельгия |
|
Описание типа РБ 03 10 7079 19 [2019-12-10]
rb-03-10-7079-19_2019-12-10.pdf
|
Скачать |
Измерители-регуляторы NG( измерения электрических сигна измерительных термо! 1реобра статической характеристикой Р измерений в градусах Цельсия элем с I па м и эл е к гро н а гре ва- тел ь i
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7079 19 |
| Наименование | Измерители-регуляторы NGC-20 |
| Год регистрации | 2019 |
| Номер сертификата | 12656 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "nVent Thermal Belgium NV", Бельгия (BE) |
Производитель / Заявитель
фирма "nVent Thermal Belgium NV"
Адрес: Romeinse straat 14, 3001, Leuven, Belgium
Контакты: +32 16 213 511, +32 16 213 603, salesbelux@nvent.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2902-2019. |
Поверители
Скачать
|
Описание типа РБ 03 10 7079 19 [2019-12-10]
rb-03-10-7079-19_2019-12-10.pdf
|
Скачать |
Описание типа
Назначение
Измерители-регуляторы NG( измерения электрических сигна измерительных термо! 1реобра статической характеристикой Р измерений в градусах Цельсия элем с I па м и эл е к гро н а гре ва- тел ь i
Область применения - в со технологическими процессами.
Описание
Принцип действия приб термопреобразователей сопроти тем п ера ту р ы электро на греватеj сопротивления MONI липеаризу код и индицируется на встроенш
Приборы имеют релейные обеспечения высокоточного упр в полном диапазоне измерений прибора управляет микропроцсс осуществляется с помощью кла прибора под крышкой со смотро
Приборы выпускают в следуя
Модификация NGC-20-CL-E
зкой документации фирмы «nVent Thermal льгия
Ь ПРИМЕНЕНИЯ
>20 (далее - приборы) предназначены для лов. значения которых получены от первичных зователей сопротивления с номинальной tlOO. преобразования, отображения результатов на цифровом дисплее и управления силовыми ых цепей, в том числе и во взрывоопасных зонах, ставе автоматизированных систем управления
оров основан на измерении сигнала от вления MONI и поддержания заданного режима шной цепи. Сигнал от термопреобразователя ется. масштабируется, преобразуется в цифровой эм дисплее.
выходы, независимую уставку и гистерезис для явления локальными или удаленными нагрузками I сигнализацию неисправности прибора. Работой :сор. Программирование и доступ к информации виш. расположенных на лицевой панели корпуса вым окном.
этих модификациях: NGC-20-C-E и NGC^2-0-QE-E. отличается от NGC-20-C-E наличием ограничителе
Описание типа средства измерений температуры в диапазоне уставки от минус 60 °C до плюс 599 °C.
Конструктивно приборы выполнены в прямоугольном корпусе. На лицевой панели под крышкой с четырьмя невыпадающими крепежными винтами расположены клавиши управления, светодиодная индикация и дисплей. На боковой поверхности корпуса расположены технологические отверстия (кабельные сальники) для подключения к клеммам прибора термонреобразователей сопротивления MONI, напряжения питания, управляющих выходов, интерфейса и связи с ПК.
Управление приборами осуществляется с помощью встроенного программного обеспечения (далее - ПО), которое является их неотъемлемой частью.
Номер версии и идентификационное наименование ПО отражены на этикетке под крышкой с четырьмя невыпадающими крепежными винтами.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1
|
Модификации приборов |
И де нти фи кационное наименование ПО |
Номер версии ПО |
|
NGC-20-C-E |
FW |
031951000113 |
|
NGC-20-CL-E |
FW |
031951200113 |
Схема с указанием места нанесения знака поверки (клеймо-наклейка) приведена в приложении А к описанию типа.
Внешний вид приборов приведен на рисунках 1 и 2.

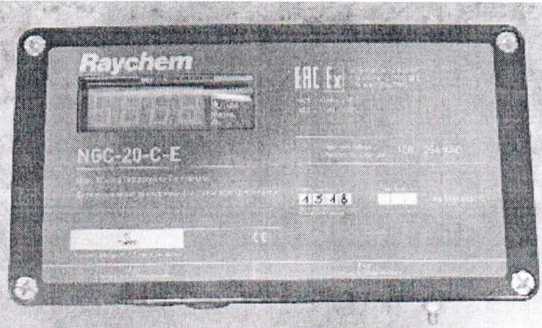

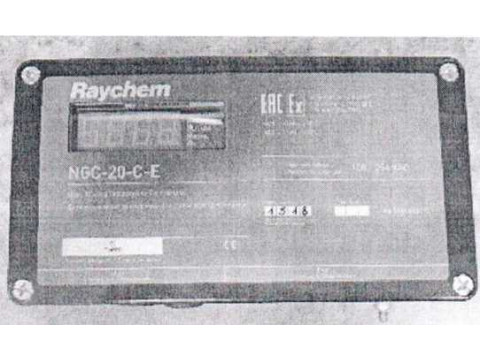

Рисунок 1 - Внешний вид пробора NGC-20-C-E
' ' -- ■ •
Ь 1 4
Z' У/ 4 * ’
—
Рисунок 2 - Внешний вид пробора NGC-20-C1.-E
Описание типа средства измерений
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приборов приведены в таблицах 2 и 3.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
1 Диапазон измерений сигнала термопреобразователя сопротивления (Pt 100) в температурном эквиваленте. °C |
от минус 80 до плюс 700 |
|
2 Пределы допускаемой абсолютной погрешности, °C 11 |
±(0,02-Туст + 2) |
|
Примечания: !) Погрешность нормируется без учета термопреобразователей сопротивления. 2> Туст - установленное значение температуры. °C. | |
Таблица 3
|
Наименование характеристики |
Значение характеристики |
|
1 Количество каналов подключения первичных преобразователей Pt 100 |
1 (2 - при использовании ограничителя) |
|
2 Интерфейсы |
RS-485, Bluetooth |
|
3 Предельные параметры контактов реле |
Электромеханическое реле, переменный ток 3 А при напряжении 250 В. 50/60 Гц; 500000 переключений. |
|
4 Напряжение питания переменного тока. В |
от 100 до 254 |
|
5 Частота питающей сети, Гц |
50 или 60 |
|
6 Потребляемая мощность. В-A. не более |
30 |
|
7 Габаритные размеры, мм, не более (Д х Ш х Г) |
220 х 120 х 120 |
|
8 Масса, кг, не более |
3,5 |
|
9 Условия эксплуатации | |
|
- диапазон температур окружающего воздуха, °C |
от минус 60 до плюс 50 |
|
- диапазон относительной влажности окружающего воздуха, %, не более |
80 (без конденсации влаги) |
|
- атмосферное давление, кПа |
от 97,3 до 105,3 |
|
10 Маркировка взрывозащиты |
1 Ex е ib mb ПС Т5/Т4 Gb X Ex tb IIIC T100 °C/T130 °C Db X |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации. __
Комплектность
Комплект поставки приборов включает:
- измеритель-регулятор 1 шт.;
- руководство по эксплуатации 1 экз.;
- методика поверки 1 экз.
ТЕХНИЧЕСКИЕ НОРМАТИВНО-ПРАВОВЫЕ АКТЫ
Техническая документация фирмы «nVent Thermal Belgium NV». Королевство Бельгия
МРБ МП.___ - 2019 «Измерители-регуляторы NGC-20. Методика поверки».
Технические регламенты Таможенного Союза:
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
ТР ТС 020/201 1 «Электромагнитная совместимость технических средств».
Заключение
Измерители-регуляторы NGC-20 соответствуют требованиям технической документации фирмы «nVent Thermal Belgium NV» (Королевство Бельгия) и требованиям технических регламентов Таможенного союза ТР ТС 012/2011. ТРТС 020/2011.
Межповерочный интервал - нс более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
РУП «Витебский центр стандартизации метрологии и серт ификации»
Республика Беларусь, 210015, г. Витебск, ул. Б. Хмельницкого, 20
тел.: +375 (212)42-68-04
Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008 г.
