Системы геодезические спутниковые серии Spectra Precision SPxx
| Номер в ГРСИ РФ: | РБ 03 01 7078 19 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | "Trimble Inc.", США |
|
Описание типа РБ 03 01 7078 19 [2020-11-12]
rb-03-01-7078-19_2020-11-12.pdf
|
Скачать |
Системы геодезические спутниковые серии Spectra Precision (далее - системы Spectra Precision SPxx) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, дорог, железных дорог, конструкций, проектирования, разбиения, границ, сейсмических работ и т.п.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7078 19 |
| Наименование | Системы геодезические спутниковые серии Spectra Precision SPxx |
| Год регистрации | 2019 |
| Номер сертификата | 12655 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "Trimble Inc.", Соединенные Штаты Америки (US), Мексика (MX) |
Производитель / Заявитель
фирма "Trimble Inc."
Адрес: адрес в описании типа не указан
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2923-2019. |
Поверители
Скачать
|
Описание типа РБ 03 01 7078 19 [2020-11-12]
rb-03-01-7078-19_2020-11-12.pdf
|
Скачать |
Описание типа
Назначение
Системы геодезические спутниковые серии Spectra Precision (далее - системы Spectra Precision SPxx) предназначены для определения разности координат, измерения расстояний и направлений при производстве земельных работ, дорог, железных дорог, конструкций, проектирования, разбиения, границ, сейсмических работ и т.п.
Область применения - строительство, картография, демаркация границ и т.п.
Описание
Система Spectra Precision SPxx состоит из GPS приемника с антенной (встроенной или отдельной), терминального устройства, кабелей, программного обеспечения для обработки данных и вспомогательного оборудования.
Принцип работы системы Spectra Precision SPxx заключается в приеме сигналов, как минимум от трех спутников глобальной навигационной системы GPS, измерении времени задержки распространения сигналов от спутников, вычислении координат и расстояний между точками установки антенн приемников системы на основе принятой от спутников информации.
Собранные данные через интерфейсный порт могут передаваться в персональный компьютер, с помощью специального программного обеспечения обрабатываться и представляются в форме отчета.
Система Spectra Precision SPxx имеет следующие режимы работы: «статика», «псевдокинематика» (stop-and-go), «кинематика», «кинематика в реальном времени» (RTK) с фазовой и кодовой обработкой сигнала. В режиме «статика», внешние антенны устанавливаются на стандартные геодезические штативы и с помощью встроенного оптического центрира центрируются над точками измерений.
Время измерения выбирается исходя из условий видимости спутников. Для работы в режимах «псевдокинематика», «кинематика» и «кинематика в реально^ времени» (RTK) внешняя антенна или приемник с совмещенной антенной уста^Швается на телескопическую веху, которая имеет уровень для приведения ее в-ёерти^ьгфе положение и измерительную шкалу для определения высоты антеннь(^ 1
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

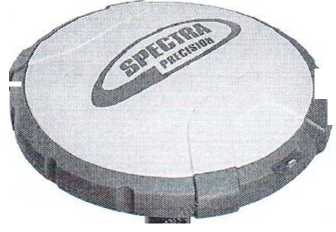

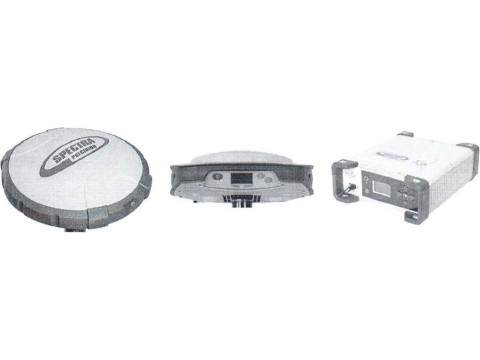

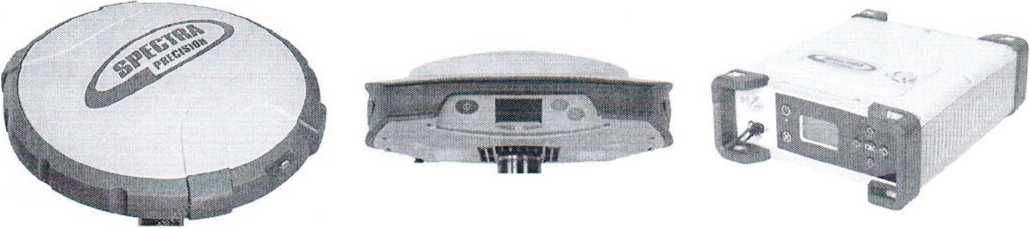

Внешний вид систем Spectra Precision SPxx представлен на рисунке 1.
SP60 SP80 SP90
Рисунок 1 - Внешний вид систем Spectra Precision SPxx
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики систем Spectra Precision SPxx приведены в таблицах 1-3.
Информация о программном обеспечении представлена в таблице 4.
Таблица 1 - Основные технические и метрологические характеристики системы Spectra Precision SPxx, включая приемник SP60
|
Наименование характеристики |
Модель приемника SP60 |
|
Средняя квадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(3,0+0,5xL1 х10-6) |
|
Средняя квадратическая погрешность при измерении координат в режиме RTK, мм, не более |
±(8,0+1,0х|_2хЮ-6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 |
|
Диапазон температур транспортирования и хранения, °C |
от минус 40 до плюс 85 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP67 |
|
Масса приемника, кг, не более |
0,93 |
|
Габаритные размеры, мм, не более |
0210x70 |
|
Количество каналов |
240 |
|
Глобальные навигационные спутниковые системы |
GPS/GLONASS/QZSS/ /BeiDou/Galileo/SBAS |
|
Примечание: L1 - расстояние в мм между приемником и базовыми станциями, логического полигона; L2 - расстояние в мм между приемником и постоянно действующе!/ |
зходящими в состав метро базовой станцией |
|
Таблица 2 - Основные технические и метрологические характ Precision SPxx, включая приемник SP80 |
еристики системы Spectra |
|
Наименование характеристики |
Модель приемника SP80 |
|
1 |
2 |
|
Средняя квадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(3,0+0,5xLix10-6) |
|
Средняя квадратическая погрешность при измерении координат в режиме RTK, мм, не более |
±(8,0+1 ,0xL2x 10'6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 |
|
Диапазон температур транспортирования и хранения |
минус 40 до плюс 85 |
Окончание таблицы 2
|
1 |
2 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP67 |
|
Масса приемника, кг, не более |
1,17 |
|
Габаритные размеры, мм, не более |
222x194x75 |
|
Количество каналов |
240 |
|
Глобальные навигационные спутниковые системы |
GPS/GLONASS/QZSS/ /BeiDou/Galileo/SBAS/ /IRNSS |
|
Примечание: Li - расстояние в мм между приемником и базовыми станциями, входящими в состав метрологического полигона; L2 - расстояние в мм между приемником и постоянно действующей базовой станцией | |
Таблица 3 - Основные технические и метрологические характеристики системы Spectra decision SPxx, включая приемник SP90___________________________________________
|
Наименование характеристики |
Модель приемника SP90 |
|
Средняя квадратическая погрешность при измерении расстояния в режиме статической съемки, мм, не более |
±(3,0+0,5x|_ix10-6) |
|
Средняя квадратическая погрешность при измерении координат в режиме RTK, мм, не более |
±(8,0+0,5х1_2х10-6) |
|
Диапазон температур эксплуатации, °C |
от минус 40 до плюс 65 |
|
Диапазон температур транспортирования и хранения, °C |
от минус 40 до плюс 95 |
|
Степень защиты оболочки по ГОСТ 14254 |
IP67 |
|
Масса приемника, кг, не более |
1,70 |
|
Габаритные размеры, мм, не более |
165x206x65 |
|
Количество каналов |
480 |
|
Глобальные навигационные спутниковые системы |
GPS/GLONASS/QZSS/ /BeiDou/Galileo/SBAS/ /IRNSS |
Примечание:
Li - расстояние в мм между приемником и базовыми станциями, входящими в состав метрологического полигона;
L.2 - расстояние в мм между приемником и постоянно действующей базовой станцией
Таблица 4 - Информация о программном обеспечении
|
Модификация приемника, входящего в состав системы Spectra Precision SPxx |
Наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
SP60 |
встроенное |
Survey Pro версия 6.0 Trimble Access версия 2017.00 и более поздние версии |
|
SP80 |
встроенное |
Survey Pro версия 6.0 Trimble Access версия 2017.00 и более поздние версии |
|
SP90 |
встроенное |
Survey Pro версия 6.1.1 и позднее |
Знак утверждения типа
Знак утверждения типа наносится типографским способом водства по эксплуатации.
руко-
Комплектность
Комплект поставки:
- приемник;
- терминальное устройство;
- антенна (применительно к SP90);
- кабели;
- программное обеспечение;
- футляр;
- инструкция по эксплуатации;
- МРБ МП.2923-2019.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Trimble Inc.» (Соединенные Штаты Америки, Мексика).
МРБ МП.2923-2019 «Системы геодезические спутниковые серии Spectra Precision SPxx. Методика поверки».
Заключение
Системы геодезические спутниковые серии Spectra Precision SPxx соответствуют технической документации фирмы «Trimble Inc.» (Соединенные Штаты Америки, Мексика), ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация № ЕАЭС N RU Д-US.АЖ49.В.01085/19 о соответствии техническому регламенту, срок действия по 09.07.2024 включительно).
Межповерочный интервал - не более 12 месяцев. Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 8-017-334-98-13
Аттестат аккредитации № BY/112 1.0025
