Комплексы измерительные многофункциональные Compano 100
| Номер в ГРСИ РФ: | РБ 03 23 7070 19 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Omicron electronics GmbH", Австрия |
|
Описание типа РБ 03 23 7070 19 [2019-12-03]
rb-03-23-7070-19_2019-12-03.pdf
|
Скачать |
Комплексы измерительные многофункциональные Compano 100 (далее - комплексы) предназначены для воспроизведения напряжения постоянного и переменного тока, силы постоянного и переменного тока, фазовых углов и измерения напряжения постоянного и переменного тока, фазовых углов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 7070 19 |
| Наименование | Комплексы измерительные многофункциональные Compano 100 |
| Год регистрации | 2019 |
| Номер сертификата | 12647 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "Omicron electronics GmbH", Австрия (AT) |
Производитель / Заявитель
фирма "Omicron electronics GmbH"
Адрес: Oberes Ried 1, 6833 Klaus, Austria
Контакты: +43-5523-507-352 / +43-5523-507-999
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2895-2019. |
Поверители
Скачать
|
Описание типа РБ 03 23 7070 19 [2019-12-03]
rb-03-23-7070-19_2019-12-03.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные многофункциональные Compano 100 (далее - комплексы) предназначены для воспроизведения напряжения постоянного и переменного тока, силы постоянного и переменного тока, фазовых углов и измерения напряжения постоянного и переменного тока, фазовых углов.
Область применения - при проведении пуско-наладочных работ и комплексного технического обслуживания оборудования электрических подстанций (проверка релейных защит, реле, детекторов короткого замыкания, трансформаторов) в энергетической промышленности.
Описание
Принцип действия комплексов заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величины на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются по математическим алгоритмам и результаты измерений отображаются на графическом ЖК-дисплее.
Сигналы напряжения и силы постоянного и переменного тока формируются генераторами напряжения и тока, построенными на 16-разрядных ЦАП и цифровых сигнальных процессорах, что позволяет получать высокую точность во всем рабочем диапазоне воспроизводимых амплитуд, частот и фаз. Генераторы комплексов имеют независимое непрерывное регулирование по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов по напряжению и по току гальванически изолированы друг от друга и источника питания.
Комплексы позволяют проводить измерения напряжения постоянного и переменного тока по соответствующим входам напряжения, а также контролировать состояние различных цифровых устройств по двоичным входам.
Основные узлы комплексов: генератор напряжения, генератор тока, микропроцессор, устройство ввода-вывода, схема интерфейсов, ЖК-дисплей, блок питания.
Конструктивно комплексы выполнены в металлических корпусах с защитными прорезиненными кожухами.
На лицевой панели комплексов расположены разъемы выходов, входов, цветной графический ЖК-дисплей, клавиатура, поворотный переключатель режимов, кнопка аварийного отключения, разъемы интерфейсов USB и Ethernet. Лицевая панель закрывается откидной крышкой. На боковой панели размещены клемма заземления, разъем сети питания.

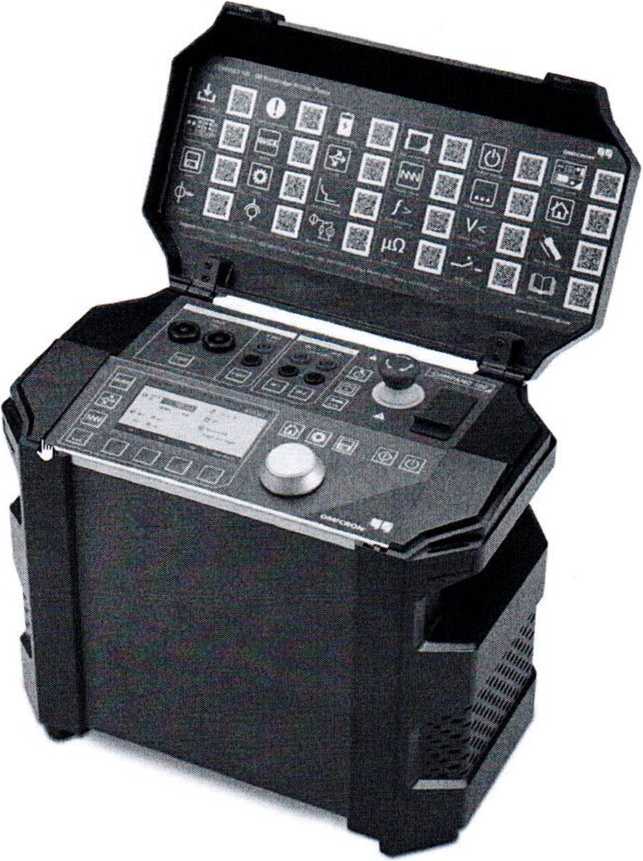

Общий вид комплекса представлен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус комплекса пломбируется бумажным стикером.
Питание комплекса - от сети переменного тока или встроенной аккумуляторной батареи.
Место для нанесения знака поверки (клейма-наклейки) указано в приложении А.

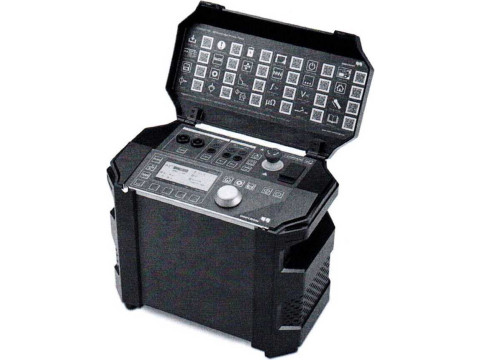

Рисунок 1 - Общий вид комплекса измерительного многофункционального Compano 100
Комплексы функционируют под управлением встроенного программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные ПО указаны в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
COMPANO 100 |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.10 SR1 |
|
Цифровой идентификатор ПО |
- |
Основные технические и метрологические характеристики
Основные технические и метрологические характеристики комплексов измерительных многофункциональных Compano 100 представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Выходы | |
|
Диапазон воспроизведения силы переменного тока (в диапазоне частот от 15 до 500 Гц) |
от 0 до 40 А (при Umax=15,0 В) от 40 до 80 А (при Umax=12,5 В) от 80 до 110 А (при Umax=9,0 В) |
|
Диапазон воспроизведения силы переменного тока (в диапазоне частот от 15 до 500 Гц) |
от 0 до 15 А (при Umax=20,0 В) от 15 до 20 А (при Umax=20,0 В) |
|
Диапазон воспроизведения силы постоянного тока |
от 0 до 40 А (при Umax=15,0 В) от 40 до 80 А (при Umax=12,5 В) от 80 до 100 А (при Umax=9,0 В) |
|
Диапазон воспроизведения силы постоянного тока |
от 0 до 15 А (при Umax=20 В) от 15 до 20 А (при Umax=20 В) |
|
Диапазон воспроизведения напряжения переменного тока (в диапазоне частот от 15 до 500 Гц) |
от 0 до 75 В (при lmax=200 мА) от 75 до 150 В (при lmax=200 мА) |
|
Диапазон воспроизведения напряжения постоянного тока |
от 0 до 110 В (при lmax=200 мА) от 110 до 220 В (при lmax=200 мА) |
|
Пределы допускаемой основной абсолютной погрешности при воспроизведении силы тока комплексом в диапазоне частот от 45 до 60 Гц для температуры (23±5) °C, А: - для силы переменного тока (1п = 20 А) - для силы переменного тока (1п = 110 А) - для силы постоянного тока |
±(1,6-10'21в+0,4-10'21п) ±(1,0-10'21в+0,4-10'4) ±(1,2-10'4+0,8-10'4) |
|
Пределы допускаемой основной абсолютной погрешности при воспроизведении напряжения постоянного и переменного тока комплексом для температуры (23±5) °C, В |
±(0,3-10'2UB+0,3-10'2Un) |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон воспроизведения фазового угла, град |
от 0° до 360° |
|
Пределы допускаемой основной абсолютной погрешности при воспроизведении фазового угла для температуры (23±5) °C, град |
±0,3° |
|
Входы IN1 и IN2 | |
|
Диапазоны измерения напряжения переменного тока |
от 0 до 100 мВ от 0 до 1 В от 0 до 30 В от 0 до 300 В |
|
Пределы допускаемой основной абсолютной погрешности при измерении напряжения переменного тока в диапазоне частот от 45 до 60 Гц для температуры (23±5) °C: - от 0 до 100 мВ - от 0 до 1 В - от 0 до 30 В - от 0 до 300 В |
±(0,4Ю'2иИзм+0,2-10'2Un) ±(0,4-10’2-UM3M+0,2-10’2Un) ±(0,3 10-2иизм+0,1 -10-2ип) ±(0,3-10’2-иизм+0,1Ю’2ип) |
|
Диапазон измерения фазового угла |
от 0° до 360° |
|
Пределы допускаемой основной абсолютной погрешности при измерении фазового угла для температуры (23±5) °C |
±0,3° |
|
Диапазоны измерения напряжения постоянного тока |
от 0 до 100 мВ от 0 до 1 В от 0 до 30 В от 0 до 300 В |
|
Пределы допускаемой основной абсолютной погрешности при измерении напряжения постоянного тока для температуры (23±5) °C в диапазоне: - от 0 до 100 мВ - от 0 до 1 В - от 0 до 30 В - от 0 до 300 В |
±(0,4Ю-2иизм.+0,4Ю-2ип) ±(0,4-10-2иИЗм+0,2-10-2ип) ±(0,ЗЮ’2иизм+0,1Ю’2-ип) ±(0,2Ю-2иизм+0,1Ю-2-ип) |
|
Диапазоны измерения электрического сопротивления постоянному току (выход IN1) |
от 0,5 мкОм до 1 мОм от 5 мкОм до 10 мОм от 50 мкОм до 100 мОм от 1,5 мОм до 3 Ом |
Продолжение таблицы 2
Пределы допускаемой абсолютной погрешности при измерении электрического сопротивления постоянному току для температуры (23±5) °C в диапазоне:
±(1-10’2 Rh3M.+ 0,5 мкОм)
±(1-10'2 Rh3M.+ 5 мкОм) ±(1-10‘2 Rh3m.+ 50 мкОм)
±(1-10~2-Rh3M.+ 1,5 мОм)
- от 0,5 мкОм до 1 мОм (при 100 мВ и 100 А)
- от 5 мкОм до 10 мОм (при 1 В и 100 А)
- от 50 мкОм до 100 мОм (при 1 В и 10 А)
- от 1,5 мОм до 3 Ом (при 30 В и 10 А)
Пределы допускаемой дополнительной погрешности при воспроизведении, измерении напряжения и силы переменного и постоянного тока, фазового угла, электрического сопротивления постоянному току при изменении температуры окружающей среды на каждые 10 °C в диапазоне рабочих температур не превышает пределов допускаемой основной погрешности^__________________________________________________________________________________________
Примечание:
ии3м - измеренное значение напряжения постоянного или переменного тока, В;
Un- верхний предел измерения (воспроизведения) напряжения постоянного или переменного тока, В;
1П- верхний предел измерения (воспроизведения) силы постоянного или переменного тока, А; 1В. - выходное значение силы постоянного или переменного тока, А;
ив. - выходное значение напряжения постоянного или переменного тока, В;
RM3m. - измеренное значение электрического сопротивления постоянному току, Ом.
Рабочие условия эксплуатации:
- температура окружающего воздуха от минус 10 °C до плюс 50 °C
- относительная влажность не более 95 %
Номинальное напряжения электропитания комплекса, В 230
Номинальная частота электропитания питания комплекса, Гц 50 (60)
Потребляемая мощность, Вт, не более 180
Габаритные размеры, мм, не более 360 х 312 х 210
Масса, кг, не более 10
Знак утверждения типа
Знак Утверждения типа наносится на лицевую панель комплекса способом наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят:
- комплекс измерительный многофункциональный Compano 100 1 шт.
- комплект измерительных кабелей 1 шт.
- руководство по эксплуатации 1 экз.
- методика поверки МРБ МП.2895-2019 1 экз.
Технические документы
Документация фирмы "Omicron electronics GmbH " (Австрия).
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МРБ МП.2895-2019 «Комплексы измерительные многофункциональные Compano 100. Методика поверки».
Заключение
Комплексы измерительные многофункциональные Compano 100 соответствуют требованиям документации фирмы "Omicron electronics GmbH ", требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и требованиям Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (регистрационный номер декларации о соответствии ЕАЭС N RU Д-АТ.АЛ16.В.81978 от 28.072017, декларация действительна по 27.07.2020 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025.
