Анализаторы общего органического углерода серии Thermo-FID
| Номер в ГРСИ РФ: | РБ 03 09 7075 19 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "SK-Elektronik GmbH", Германия |
|
Описание типа РБ 03 09 7075 19 [2019-12-27]
rb-03-09-7075-19_2019-12-27.pdf
|
Скачать |
Анализаторы общего органического углерода серии Thermo-FID (далее -анализаторы) предназначены для измерения содержания органического углерода в промышленных выбросах и дымовых газах топливосжигающих установок, перегретом паре и конденсате, воздухе рабочих зон.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7075 19 |
| Наименование | Анализаторы общего органического углерода серии Thermo-FID |
| Год регистрации | 2019 |
| Номер сертификата | 12652 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "SK-Elektronik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "SK-Elektronik GmbH"
Адрес: Benzstrabe 23-25? 51381 Leverkusen, Germany
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) и допущенных к применению в Республики Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2914-2019. |
Поверители
Скачать
|
Описание типа РБ 03 09 7075 19 [2019-12-27]
rb-03-09-7075-19_2019-12-27.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы общего органического углерода серии Thermo-FID (далее -анализаторы) предназначены для измерения содержания органического углерода в промышленных выбросах и дымовых газах топливосжигающих установок, перегретом паре и конденсате, воздухе рабочих зон.
Область применения: предприятия химической, нефтехимической, металлургической промышленности, производство строительных материалов, теплоэлектростанции, установки для сжигания топлива.
Описание
Принцип действия анализаторов основан на сгорании органических веществ в пламени водорода с образованием ионов. Перемещающиеся под действием напряжения ионы создают электрический ток, интенсивность которого пропорциональна содержанию углерода в анализируемом газе. Для исключения влияния изменения атмосферного давления в анализаторы встроены два электронных дифференцированных манометра, поддерживающих постоянную разность между давлением в системе и атмосферным давлением. Для предотвращения конденсации воды при сгорании веществ и коррозии материалов блок детектора анализатора нагревается от 95 °C до 200 °C.
Анализаторы изготавливаются пяти моделей, отличающихся конструкцией корпуса. Модель Thermo-FID РТ - портативный анализатор, который имеет два исполнения со встроенными манометрами и баллонами с водородом и градуировочным газом и без них. Модели Thermo-FID ES и Thermo-FID TG -встраиваемый и настольный варианты анализатора. Модели Thermo-FID FE и Thermo-FID МК- настенные варианты анализатора.
Модель Thermo-FID МК имеет встроенное пробоотборное устройство и может использоваться непосредственно в технологическом процессе как сенсор без пробоподготовки и фильтров.
Все модели полностью автоматизированы, снабжены электронным/йн^Ь^м скорости потока анализируемого газа, автоматическим поджогомаМ1^и\‘й регулировкой его размеров. I
|1 \ средств измерений /
\\ \ р^убл^и Беларусь /
Л ист 1 Листов S
Программное обеспечение выполняет функции самодиагностики, автоматической градуировки приборов, экспериментальные данные сохраняются в памяти и могут быть выведены на принтер, внешний компьютер при помощи RS 232 и удаленный процессор при помощи RS 485.
В анализаторах устанавливается встроенное программное обеспечение TFID (далее - ПО), с помощью которого обеспечивается управление прибором, обработка и вывод результатов измерений. Версия ПО не ниже 5.31 G. Перечень основных исполняемых файлов и их контрольные суммы для анализаторов приведены в таблице 1.
Таблица 1
|
Пункт |
Файл |
Контрольная сумма |
|
1 |
TFID DE 5.31G EN15267 |
0788922Dh |
|
2 |
TFID ENG 5.31G EN15267 |
0792CBD3h |
Внешний вид анализаторов приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в
приложении А.

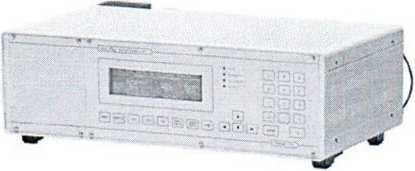

Thermo-FID TG

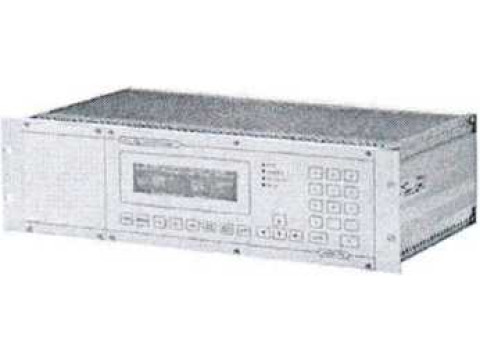

Thermo-FID ES
Thermo-FID PT63
Thermo-FID PT84

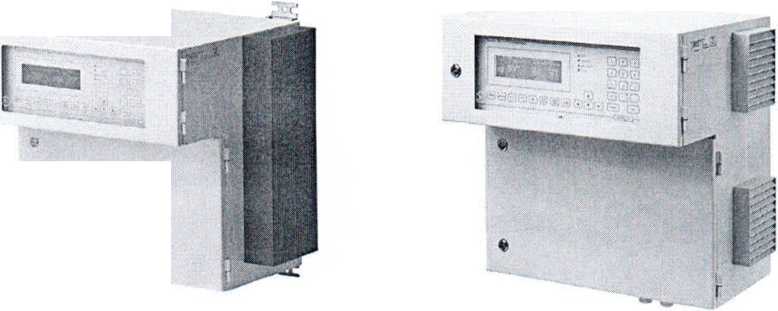

Thermo-FID FE
Thermo-FID MK
Рисунок 1 - Внешний вид анализаторов органического углерода серии Th
Лист 2 Листе.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||||||
|
Thermo-FID | |||||||
|
ES |
TG |
РТ63, PT63/LT |
РТ84, PT84/LT |
МК, МК IP65 |
FE, FE IP65 | ||
|
Единица измерения (по выбору) |
мг/м3, г/м3, ppm, % об. доли, % НКПВ* | ||||||
|
Диапазон измерений концентрации общего органического углерода**, мг/м3 |
от 0,500 до 100 000 для анализаторов с эжектором от 2 до 100 000 для анализаторов с мембранным насосом | ||||||
|
Пределы допускаемой относительной погрешности при измерении концентрации общего органического углерода, %: в диапазоне от 0,500 до 200 мг/м3 включительно в диапазоне от 200 до 100 000 мг/м3 включительно |
±2 ± 1 | ||||||
|
Предел ОСКО*** при измерении концентрации общего органического углерода, % |
1 | ||||||
|
Стандартный аналоговый выход, мА |
от 0/4 до 20 | ||||||
|
Исполнение и способ установки |
встраиваемый |
настольный |
портативный |
настенный с зондом для монтажа на дымовой трубе |
настенный | ||
|
Габаритные размеры, мм, не более |
с эжектором 483x135x310 с мембранным насосом 445x154x320 |
380x290x380/ 380x155x380 |
483x290x380/ 483x155x380 |
470x520x465/ 500x520x465 |
470x505x410/ 500x505x410 | ||
|
Масса, кг, не более |
10 |
14,5 |
16 |
49 |
34 | ||
|
Напряжение питания переменного тока |
115 В ±10 % или 230 В ±10 % | ||||||
|
Потребляемая мощность, Вт, не более |
1000 | ||||||
|
Диапазон температур при эксплуатации, °C - анализаторы с эжектором - анализаторы с мембранным насосом |
от минус 5 до плюс 40 от плюс 5 до плюс 40 | ||||||
|
Относительная влажность при эксплуатации |
не более 90 % при плюс 20 °C | ||||||
|
Степень защиты оболочки ыте^СТ 14254 (IEC 60529) |
IP20 |
IP54/IP65 |
IP54/IP65 | ||||
|
рвй^фрограммного обеспечения, не ниже |
5.31G | ||||||
|
1 |
имеЦа^ие - * НКПВ - нижний концентрационный предел взрываемости '/тч.** Диапазон измерений концентрации общего органического углерода является конфигурируемым, анализаторы могут быть настроены на поддиапазоны, требуемые для конкретных измерений *** ОСКО - относительное среднее квадратическое отклонение | ||||||
Лист 3 Листов 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки анализаторов входит:
- анализатор общего органического углерода - 1 шт.;
- комплект принадлежностей и материалов - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы “SK-Elektronik GmbH” (Германия).
МРБ МП.2914-2019 " Анализаторы общего органического углерода серии Thermo-FID. Методика поверки".
Заключение
Анализаторы общего органического углерода серии Thermo-FID соответствуют требованиям технической документации фирмы-изготовителя, Техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ЕАЭС № BY/112 11.01.NH004 003 35703 действительна до 28.07.2024)).
Межповерочный интервал: не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025 до 30.03.2024.
