Анализаторы вибрации OneProd APT20xxx
| Номер в ГРСИ РФ: | РБ 03 06 7076 19 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | "01 dB-METRAVIB SAS", Франция |
|
Описание типа РБ 03 06 7076 19 [2019-12-11]
rb-03-06-7076-19_2019-12-11.pdf
|
Скачать |
Анализаторы вибрации OneProd АРТ20ххх (далее - анализаторы) предназначены для измерения и контроля параметров вибрации вращающихся частей машин и оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 7076 19 |
| Наименование | Анализаторы вибрации OneProd APT20xxx |
| Год регистрации | 2019 |
| Номер сертификата | 12653 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "01 dB-METRAVIB SAS", Франция (FR) |
Производитель / Заявитель
фирма "01 dB-METRAVIB SAS"
Адрес: 200 chemin des Ormeaux 69578 LINONEST France
Контакты: +33 (0) 4 72 52 48 00
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 18073-88. |
Поверители
Скачать
|
Описание типа РБ 03 06 7076 19 [2019-12-11]
rb-03-06-7076-19_2019-12-11.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы вибрации OneProd АРТ20ххх (далее - анализаторы) предназначены для измерения и контроля параметров вибрации вращающихся частей машин и оборудования.
Область применения - энергетика, нефтяная, газовая и другие области деятельности.
Описание
Принцип действия анализаторов основан на преобразовании аналоговых и цифровых сигналов, поступающих от первичных преобразователей, и дальнейшей их обработке.
Анализаторы состоят из измерительного блока и первичных преобразователей (далее - вибропреобразователи).
В качестве измерительного блока используется контроллер OneProd, имеющий следующие модификации:
- АРТ2069;
- АРТ2074 (взрывозащищенное исполнение).
Измерительный блок позволяет измерять пиковое значение и размах полигармонической вибрации, среднеквадратическое значение (СКЗ) полигармонической вибрации, а также осуществлять спектральный анализ на основе быстрого преобразования Фурье (БПФ), проводить балансировку машин с числом плоскостей коррекции до четырех. В зависимости от требуемого типа измерений в программно-аппаратный модуль контроллера OneProd встраивается соответствующее программное обеспечение (микропрограммы Essential; Smart; Expert; Balancer; Automatic Controller). Измерительный блок снабжен жидкокристаллическим дисплеем и имеет один, два или четыре измерительных канала для подключения вибропреобразователей.

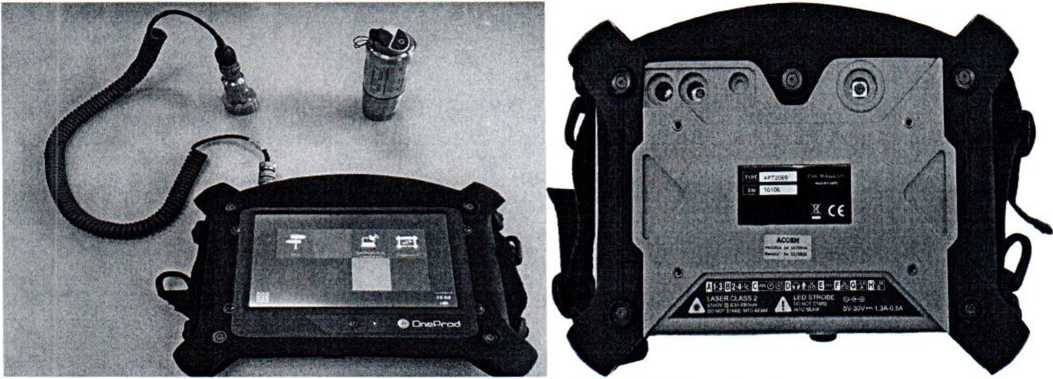

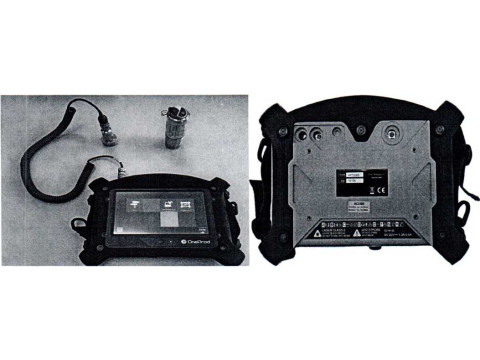

Общий вид анализатора представлен на рисунке 1.
Рисунок 1 - Внешний вид измерительного блока
В состав анализатора могут входить следующие вибропреобразователи:
- АС192;
- АС915;
- OneProd САС.
Вибропреобразователи OneProd САС представляют собой автономные пьезоэлектрические акселерометры с беспроводной передачей измеренного сигнала, которые имеют обозначение «WLS». Вибропреобразователи OneProd САС имеют исполнения OneProd САС100*000, которые отличаются типом кабеля для зарядки и сервиса.
Вибропреобразователи измерительные АС915 и АС192 представляют собой пьезоэлектрические акселерометры с согласующим усилителем.

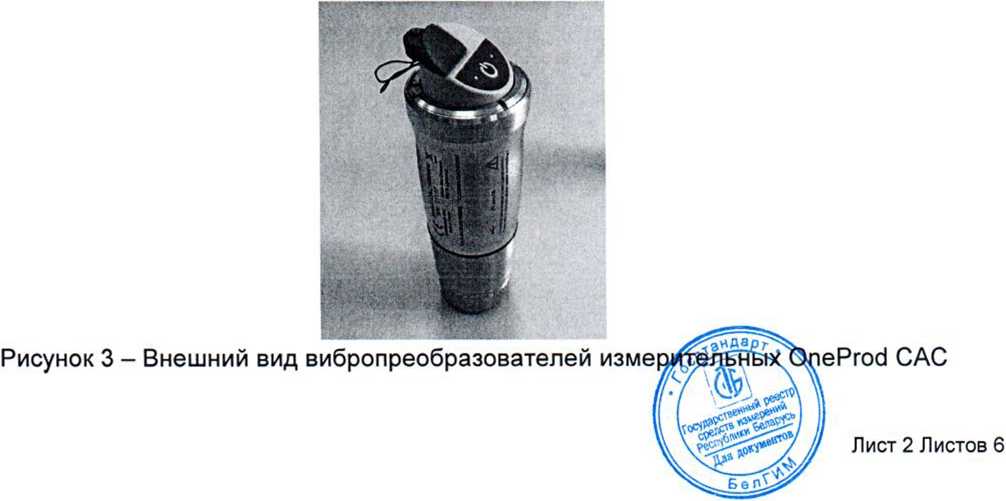

Внешний вид вибропреобразователей АС915 и АС192 представлен на рисунке 2, вибропреобразователей OneProd САС - на рисунке 3.
Рисунок 2 - Внешний вид вибропреобразователей измерительных АС915 и АС192
Анализаторы имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования прибора на аппаратном уровне и управления интерфейсом. Встроенное ПО является метрологически значимым. Установка встроенного ПО и изменение встроенного ПО доступны только для изготовителя.
Внешнее ПО XPR-300/NEST, устанавливаемое на персональный компьютер, предназначено для передачи результатов измерений от анализатора на персональный компьютер, их хранения и отображения. Внешнее ПО XPR-300/NEST не является метрологически значимым. Внешнее ПО XPR-300/NEST не применяется во время проведения измерений контроллером OneProd.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |
|
Внешнее ПО |
Встроенное ПО | |
|
Идентификационное наименование ПО |
XPR-300 / NEST |
Микропрограмма |
|
Номер версии (идентификационный номер) ПО |
4.7.2 и выше / 3.0.7 и выше |
1.52 и выше |
Примечание - Допускается применение более поздних версий ПО, только при условии, что метрологически значимая часть ПО останется без изменений.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблице 2.
2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений амплитудного значения виброускорения, м/с2: - для анализатора с вибропреобразователями АС915, АС192 и One-Prod ASH-201 - для анализатора с вибропреобразователем OneProd САС |
от 0,1 до 200 от 0,1 до 100 |
|
Диапазон рабочих частот анализатора при измерении виброускорения, Гц: - для анализатора с вибропреобразователем OneProd ASH-201, АС915 и АС192 - для анализатора с вибропреобразователем OneProd САС |
от 10 до 5000 от 10 до 2000 |
|
Пределы допускаемой основной относительной погрешности анализатора при измерении виброускорения на базовой частоте 80 Гц, % |
±10,0 |
|
Пределы допускаемой основной относительной погрешности анализатора при измерении виброускорения в диапазоне рабочих частот, % |
±10,0 |
|
Пределы допускаемой дополнительной относительной погрешности анализатора при измерении виброускорения в диапазоне рабочих частот, вызванной отклонением температуры окружающего воздуха от нормальных условий, % |
±5,0 |
|
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °C |
от 15 до 25 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон температур окружающего воздуха при эксплуатации, °C: - для контролера анализатора - для вибропреобразователей OneProd САС, OneProd ASH-201, АС915и АС192 |
от минус 10 до 55 от минус 20 до 80 |
|
Относительная влажность окружающего воздуха при эксплуатации, %, не более |
90 % при 40 °C |
|
Масса, г, не более: - контроллера OneProd - вибропреобразователей OneProd САС - вибропреобразователей OneProd ASH-201, АС915 и АС192 |
1800 373 90 |
|
Габаритные размеры, мм, не более: - контроллера анализатора - вибропреобразователя OneProd САС - вибропреобразователей OneProd ASH-201, АС915 и АС192 |
200x265x65 040x115 023x55 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки анализаторов определяется заказом в соответствии с технической документацией фирмы "01 dB-METRAVIB SAS" (Франция).
Основной комплект поставки включает:
- измерительный блок - 1 шт.;
- вибропреобразователь - 1 шт.
- руководство по установке - 1 экз.;
- соединительный кабель - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «01 dB-METRAVIB SAS» (Франция).
МИ 1873-88 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими и индукционными преобразователями. Методика поверки».
Заключение
Анализаторы вибрации OneProd АРТ20ххх соответствуют требованиям документации фирмы «01 dB-METRAVIB SAS» (Франция), ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ЕАЭС N RU fl-FR.AM05.B.02710/19 до 12.06.2024), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-FR.AA87.B.00818 до 17.12.2022).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 1.0025
