Трансформаторы напряжения измерительные серий VТ и VP

Назначение

Трансформаторы напряжения измерительные серии VT, VP (далее трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Трансформаторы напряжения измерительные серии VT, VP являются однофазными трансформаторами слитой изоляцией, выполненной из эпоксидного компаунда.

Трансформаторы выполнены в следующих модификациях и исполнениях: VTS12, VTS12P, VTS12P.Z, VTS25, VTS25Sch, VTS36, VTS25P, VTS36P, VTS38, VTS38P, VTD12, VTD25, VTD25.01, VTO15, VTO38, VTO38P, VPT25, VPT38, отличающихся конструкцией крепления в высоковольтную ячейку, количеством обмоток, габаритными размерами и массой.

Первичная обмотка трансформаторов имеет один или два изолированных вывода. Выводы вторичной обмотки расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет отверстия для крепления трансформатора на месте эксплуатации.

Внешний вид трансформаторов приведен на рисунках 1,2.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

VTS25Sch

VTS36

VTS36P

VTS38

VTS38P, VTS25P

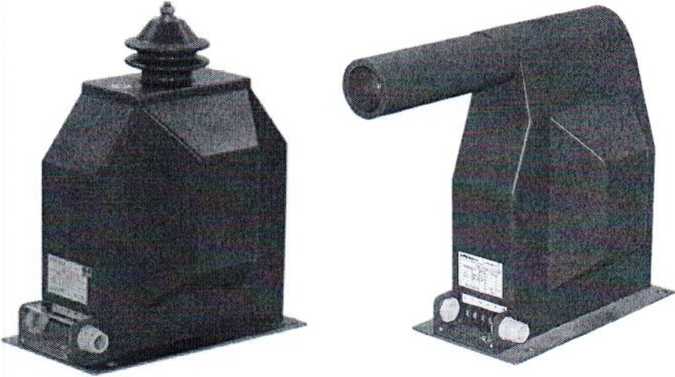

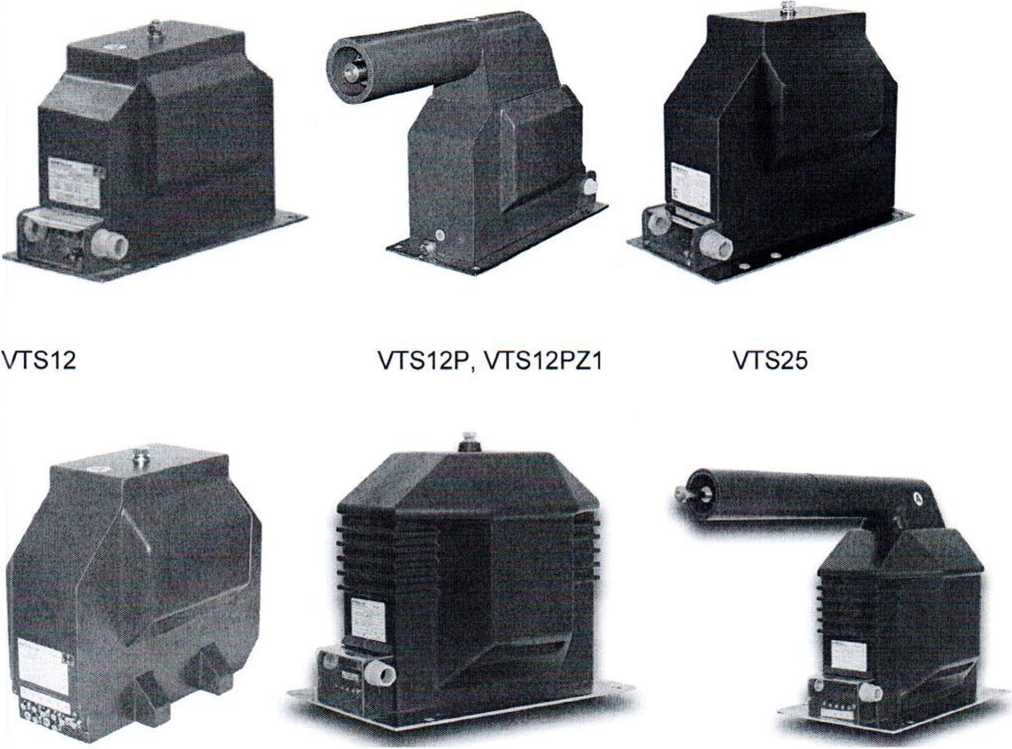

Рис. 1 - Внешний вид трансформаторов напряжения измерительных серии VT, VP (VTS12, VTS12P, VTS12P.Z, VTS25, VTS25Sch, VTS36, VTS36P, VTS38, VTS38P, VTS25P)

VPT25

VPT38

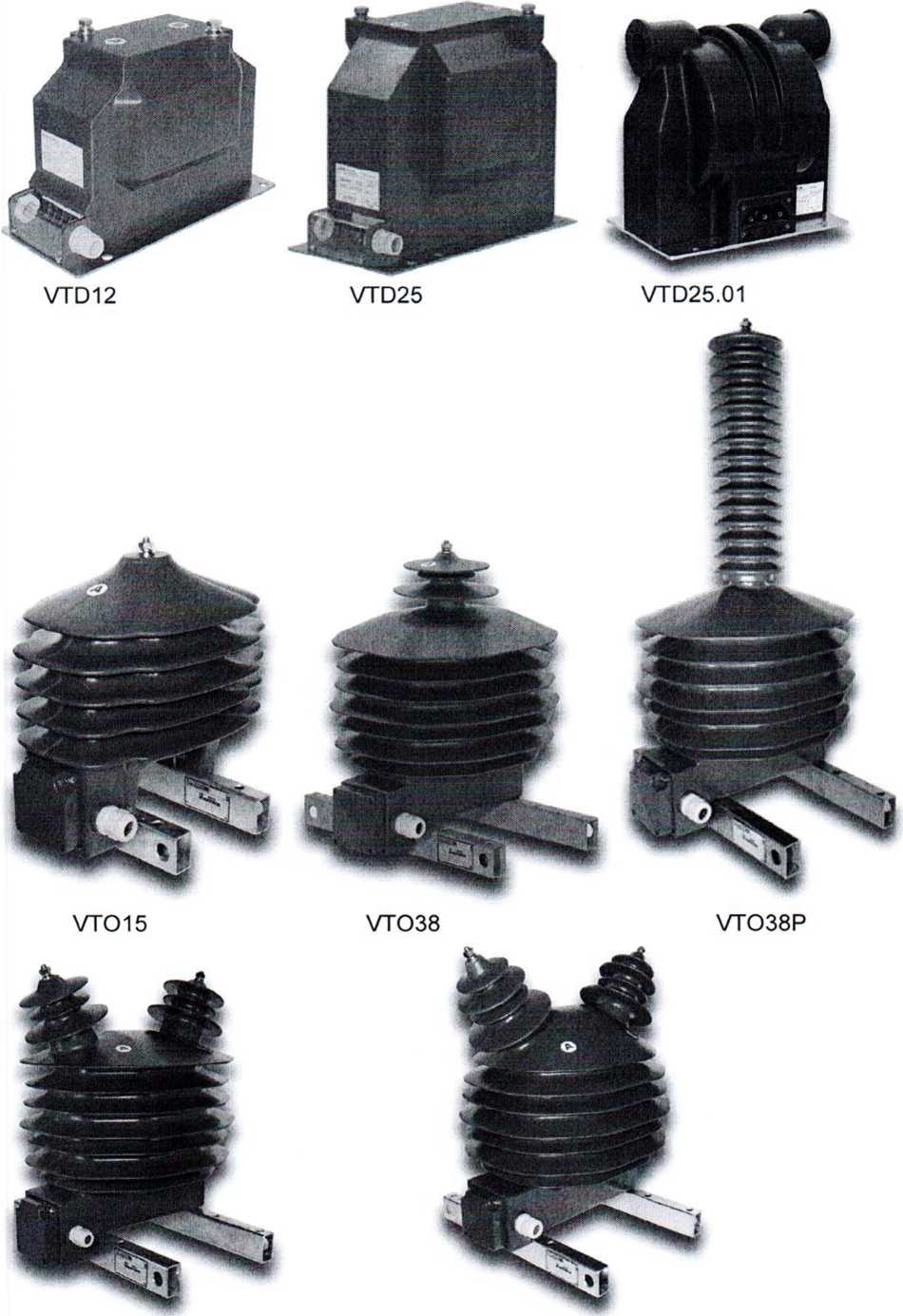

Рис. 2 - Внешний вид трансформаторов напряжения измерительных серии VT, VP (VTD12, VTD25, VTD25.01, VTO15, VTO38, VTO38P, VPT25, VPT38)

Пример обозначения трансформаторов напряжения измерительных серии VT:

Специальное обозначение (Sch - для трансформаторов, устанавливаемых в ячейки Schneider Electric; Р (P.Z) - для трансформаторов с предохранителем). Номинальное рабочее напряжение, кВ.

Обозначение трансформатора по классификатору фирмы: S - однополюсная изоляция (для трансформаторов внутреннего исполнения); D - двухполюсная изоляция (для трансформаторов внутреннего исполнения); О - однополюсная изоляция (для трансформаторов наружного исполнения). Трансформатор напряжения

Пример обозначения трансформаторов напряжения измерительных серии VP:

VPT25

38

Номинальное рабочее напряжение, кВ Обозначение трансформатора напряжения наружного исполнения

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальные напряжения основных вторичных обмоток 1)2ном> В

Рабочие условия эксплуатации для трансформаторов VTS12, VTS12P, VTS12P.Z, VTS25, VTS25Sch, VTS36, VTS36P, VTS38, VTS38P, VTD12, VTD25, VTD25.01, VTS25P:

- температура окружающего воздуха, °C

- относительная влажность, %

Рабочие условия эксплуатации для трансформаторов VTO15, VTO38, VTO38P, VPT25, VPT38:

- температура окружающего воздуха, °C

- относительная влажность, %

Срок службы, лет, не менее

Габаритные размеры, мм, не более

-VTS12

-VTS12P

-VTS12P.Z

- VTS25

- VTS25Sch

-VTS36

- VTS36P

- VTS38

- VTS38P

-VTD12

- VTD25, VTD25.01

- VTO15

- VTO38

- VTO38P

- VPT25

- VPT38 - VTS25P

Масса, кг, не более

-VTS12

- VTS12P, VTS12P.Z, VTS25P

- VTS25, \7TS25Sch

- VTS36, VTS36P

- VTS38

- VTS38P

- VTD12

- VTD25, VTD25.01

-VTO15

- VTO38

- VTO38P

- VPT25

- VPT38

от минус 5 °C до плюс 40 °C до 95 % при температуре 35 °C

от минус 45 °C до плюс 55 °C до 95 % при температуре 35 °C

30

337x148x240

453x148x295

420x148x277

357x178x282

320x178x276

380x250x332

671x250x400

336x230x414

502x230x400

337x148x222

357x178x282

270x354x369

430x420x488

430x405x814

430x408x504

430x459x549

633x178x335

21

23

29

50

33

37

22

32

24

49

52

49

62

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию методом типографической печати.

Комплектность

В комплект поставки входит:

- трансформатор напряжения                         1шт.;

- паспорт                                                       1 экз.;

- протокол заводских испытаний*                         1 экз.;

- руководство по обслуживанию и монтажу*               1 экз.;

- упаковка*                                                 1 шт.

Примечание « * » - поставляется по согласованию с заказчиком.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 1983-2015

"Трансформаторы напряжения.

Общие технические условия "

ГОСТ IEC 61869-1-2015 "Трансформаторы измерительные. Часть 1.

Общие требования";

"Трансформаторы напряжения. Методика поверки";

ГОСТ 8.216-2011

Техническая документация фирмы "КРВ Intra s.r.o." (Чешская Республика).

Заключение

Трансформаторы напряжения измерительные серий VT и VP соответствуют требованиям ГОСТ 1983-2015, ГОСТ IEC 61869-1-2015 и технической документации фирмы "КРВ Intra s.r.o." (Чешская Республика).

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 48 месяцев.
