Трансформаторы тока встроенные серии ТВТ и ТВ
| Номер в ГРСИ РФ: | РБ 03 13 7386 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Тольяттинский Трансформатор", г. Тольятти |
|
Описание типа РБ 03 13 7386 19 [2020-04-21]
rb-03-13-7386-19_2020-04-21.pdf
|
Скачать |
юрматоры)
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7386 19 |
| Наименование | Трансформаторы тока встроенные серии ТВТ и ТВ |
| Год регистрации | 2019 |
| Номер сертификата | 13129 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-06-18 |
| Получатель сертификата | ООО "Тольяттинский Трансформатор", г. Тольятти Самарской обл., , Российская Федерация (RU) |
Производитель / Заявитель
ООО "Тольяттинский Трансформатор", г. Тольятти Самарской обл., РФ
Адрес: 445035, Самарская обл., г. Тольятти, ул. Индустриальная, д.1
Контакты: +7 (8482) 75-99-09, 75-99-11, tt@transformator.com.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь трансформаторы тока со значением номинального первичного тока до 5000 А. |
| Методика поверки | Поверку для Республики Беларусь проводить по ГОСТ 8. 217-2003. |
| Признание поверки | Признавать результаты первичной поверки при выпуске из производства, проводимой Самарским ЦСМ (аттестат аккредитации - №RA.RU.311429, шифр поверительного клейма - БЯ) (НТК №13-19). Признавать результаты периодической поверки метрологически необеспеченных исполнений, проводимой Самарский ЦСМ (аттестат аккредитации - №RA.RU.311429, шифр поверительного клейма-БЯ) (НТК №13-19). |
Поверители
Скачать
|
Описание типа РБ 03 13 7386 19 [2020-04-21]
rb-03-13-7386-19_2020-04-21.pdf
|
Скачать |
Описание типа
Назначение
юрматоры)
Трансформаторы тока встроенные серий ТВТ и ТВ (далее предназначены для передачи сигналов измерительной информаши^срадстрйм измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной час тоты классов напряжения от 10 до 500 кВ.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электри чес ких вез i ичин.
Трансформаторы предназначены для установки на вводах выключателей, силовых масляных трансформаторов, автотрансформаторов, реакторов и являются комплектующими изделиями. Окружающая среда - трансформаторное масло.
Трансформаторы но принципу конструкции - встроенные, с одной вторичной обмоткой для измерений или для защиты, с несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки.
Конструктивно трансформаторы представляют собой тороидальный магнитопровод, на который равномерно намотана вторичная обмотка. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя, силового трансформатора, или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода. Номинальное напряжение ввода для трансформаторов является условной величиной. Трансформаторы могут устанавливаться на вводе любого класса напряжения, при условии, что они обеспечивают заданные характеристики, и посадочные размеры ввода допускают их установку.
Трансформаторы выпускаются в виде двух серий: ТВТ и ТВ, и ряде конструктивных исполнений.
Трансформаторы серии ГВТ имеют вторичную обмотку для защиты.
Трансформаторы серии ТВ имеют вторичную обмотку для измерений и учета.
Конструктивные исполнения трансформаторов отличаются номинальным первичным током, габаритными размерами, массой.
Общий вид трансформаторов представлен на рисунках 1.....2.
Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 3.
На трансформаторах имеется табличка технических данных с краткими характеристиками. Полные характеристики трансформаторов указываются в паспорте и на табличке технических данных, размещенной на корпусе силового трансформатора.
Пломбирование трансформаторов тока вс троенных серий ТВТ и ТВ не предусмотрено. Рабочее положение трансформаторов в пространстве определяется положением ввода. Трансформаторы не требуют ремонта на протяжении всего срока службы.

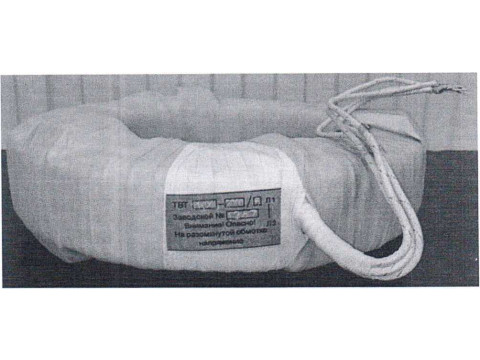

Рисунок 1 - Общий вид трансформаторов тока серии ТВТ

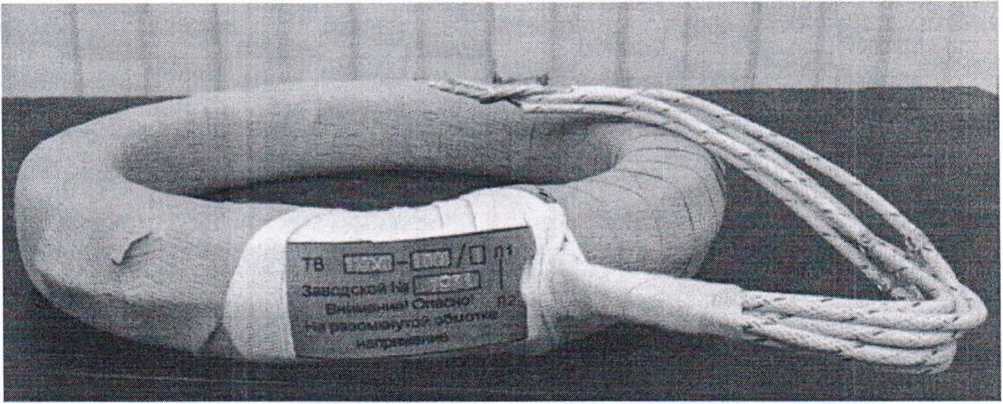

Рисунок 2 - Общий вид трансформаторов тока серии ТВ
В Х-Х-Х-Х/Х-0 4
Категория размещения по ГОСТ 15150-69
____ Климатическое исполнение по ГОСТ 15150-69
__Номинальный первичный/вторичный ток, А
Номер конструктивного исполнения (X, XI. ХШ, XV)
__Номинальное напряжение ввода, кВ
___________ Т - для работы в силовых трансформаторах и автотрансформаторах
____Встроенный
__ ________Трансформатор тока
Рисунок 3 - Структура условного обозначения трансформаторов тока серий ТВТ и ТВ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 2 - Номинальное
ТВТ
ввода и номинальный
ток
тока
|
Наименование характеристики |
Номинальный первичный ток. А | |||||
|
Номинальное напряжение ввода. кВ |
10 |
35 |
НО |
220 |
330 |
500 |
|
Номер конструктивного исполнения X |
— |
— |
от 1000 до 2000 включ. |
— |
от 500 до 2000 включ. | |
|
Номер конструктивного исполнения XI |
5000; 6000; 8000 |
от 100 до 3000 включ. |
от 100 до 2000 включ. |
от 200 до 2000 включ. |
от 400 до 1000 включ. |
— |
|
Номер конструктивного исполнения ХШ |
6000 |
от 75 до 300 включ. |
от 100 до 2000 включ. |
— |
— |
— |
|
Номер конструктивного исполнения XV |
от 100 до 3000 включ. |
от 100 до 2000 включ. |
от 200 до 2000 включ. |
— |
— | |
ГВТ
тока
Таблица 1 - Метрологические ?
|
Г[аименование характеристики |
Значение |
|
Номинальное напряжение ввода. кВ |
См. таблицу 2 |
|
Номинальный первичный ток. А |
См. таблицу 2 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Количество вторичных обмоток |
1 |
|
Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cos ф2 = 0.8. ВА |
от 15 до 100 включ. |
|
Класс точности вторичных обмоток для защиты |
5Р; ЮР |
|
Номинальная предельная кратность ВТОрИЧНЫХ обмОТОК ДЛЯ ЗаЩИТЫ. Кном |
от 5 до 30 включ. |
|
Номинальная частота напряжения сети. Гц |
50 или 60 ” |
|
Примечание - н для трансформаторов, предназначенных дтя поставок на экспорт | |
Таблица 4 - Номинальное напряжение ввода и номинальный первичный ток трансформаторов тока серии ТВ
|
11аименование характеристики |
Номинальный первичный ток, А | ||||
|
Номинальное напряжение ввода, кВ |
35 |
110 |
220 |
330 |
500 |
|
Номер конструктивного исполнения X |
— |
— |
— |
от 500 до 2000 включ. | |
|
Номер конструктивного исполнения XI |
от 100 до 3000 включ. |
от 200 до 2000 включ. |
от 200 до 2000 включ. |
от 400 до 1000 включ. |
— |
|
Номер конструктивного исполнения XIII |
от 75 до 300 включ. |
от 100 до 2000 включ. |
— |
— |
— |
|
Номер конструктивного исполнения XV |
от 100 до 3000 включ. |
от 100 до 2000 включ. |
от 200 до 2000 включ. |
- |
— |
Таблица 3 - Метрологи чес кие характеристики трансформаторов тока серии ТВ
|
Наименование характеристики |
Значение |
|
Номинальное напряжение ввода. кВ |
См. таблицу 4 |
|
Номинальный первичный ток. А |
См. таблицу 4 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Количество вторичных обмоток |
1 |
|
Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cos ф2 = 0.8. ВА |
от 10 до 50 включ. |
|
Класс точности вторичных обмоток для измерений и учета |
0.2; 0.2S; 0.5; 0.5S; 1 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений. А'Бном |
от 10 до 14 включ. |
|
Номинальная частота напряжения сети, Гц |
50 или 60 ° |
|
Примечание - 11 для трансформаторов, предназначенных для поставок на экспорт | |
Все>
Табл ица 5 Основные технические характеристики трансформаторов тока серии ТВ!
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм - внутренний диаметр - наружный диаметр - высота |
от 111 до 515 от 247 до 740 от 65 до 210 |
|
Масса, кг |
от 14,5 до 155 |
|
Климатическое исполнение и категория размещения но ГОСТ 15150-69 |
04 |
|
Средний срок службы, лет |
32 |
|
Средняя наработка до отказа, ч |
2,8-105 |
Таблица 6 - Основные технические характеристики трансформаторов тока серии ТВ
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм - внутренний диаметр - наружный диаме тр - высота |
от 111 до 509 от 235 до 640 от 55 до 145 |
|
Масса, кг |
от 6 до 39 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
04 |
|
Средний срок службы, лет |
32 |
|
Средняя наработка до отказа, ч |
2.810’ |
Знак утверждения типа
наносится на табличку технических данных трансформатора способом фотолитографии и па титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 7 - Комплектность средст ва измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока встроенный серии ТВТ и ТВ |
СТО 15352615-031-2019 |
1 шт. |
|
Руководство по эксплуатации |
ИБМД.671226.006 РЭ |
1 экз. ” |
|
Паспорт |
по гипоисполнению |
1 экз. |
Примечание ' - одно на партию трансформаторов тока, поставляемых в один адрес
Поверка
осуществляется по документу ГОСТ' 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный помер в Федеральном информационном фонде № 27007-04);
- 1 рансформагор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде № 37898-08);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОС Т 8.217-2003 ГСП Трансформаторы тока. Методика поверки
СЮ 15352615-031-2019 Трансформаторы тока встроенные серий ТВТ и ТВ. Технические условия
