Анализаторы трансформаторов тока CT Analyzer

Назначение

Анализаторы трансформаторов тока СТ Analyzer (далее - анализаторы) предназначены для измерения и вычисления параметров силовых и измерительных трансформаторов тока с коэффициентом трансформации от 0,2 до 10 000 и номинальной частотой от 16 до 400 Гц (ток и напряжение первичной и вторичной обмоток, коэффициент трансформации, коэффициент безопасности, активное сопротивление вторичной обмотки, токовую и угловую погрешность).

Область применения - лаборатории и энергетические службы при испытаниях и поверке трансформаторов тока.

Описание

Принцип действия анализатора основан на сравнении двух сигналов, один из которых формируется с помощью встроенного генератора и подается на вторичную обмотку исследуемого трансформатора тока (контролируется измерительным входом «Sec»), а второй, формируемый первичной обмоткой трансформатора тока, измеряется с помощью измерительного входа «Prim». Сигналы передаются на аналогоцифровой преобразователь и обрабатываются встроенным микропроцессором. Полученные результаты в цифровой и графической форме отображаются на дисплее анализатора.

Измерительные входы «Sec», «Prim», клавиши управления и жидкокристаллический дисплей расположены на лицевой панели анализатора. Анализаторы выполнены в металлическом корпусе и являются переносными приборами имеющими ручку для переноски.

Анализаторы имеют встроенное программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.

Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования анализаторов, управления интерфейсами. Оно реализовано аппаратно и является метрологически значимым. Характеристики анализаторов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройств анализаторов фирмой-изготовителем и недоступна для пользователя. /

Государственный реестр I средств измерений / \ Республики Беларусь / \Для документоу'

Таблица 1.

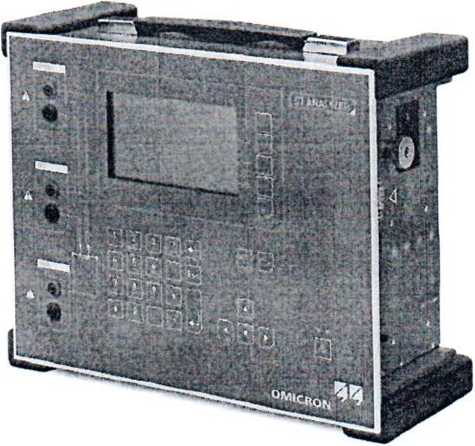

Внешний вид анализатора приведен на рисунке 1.

Место нанесения знака поверки (клеймо-наклейка) указано в приложении А.

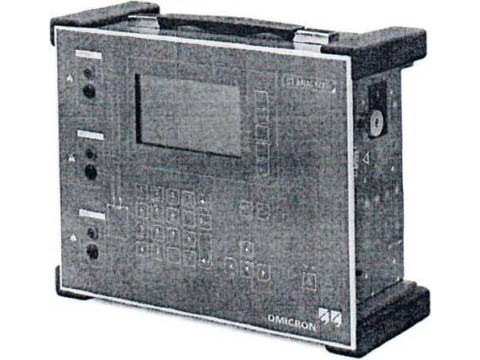

Рисунок 1. Внешний вид анализатора трансформаторов тока СТ Analyzer.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры выхода генератора:

- диапазон воспроизведения силы постоянного тока, А

- диапазон воспроизведения силы переменного тока, А

- основная относительная погрешность воспроизведения силы постоянного и переменного тока, %, не более

- наибольшее выходное напряжения постоянного тока, В, не более

- наибольшее выходное напряжения переменного тока, В, не более

- наибольшая выходная мощность, В'А, не более

Параметры измерительного входа «Sec»:

- диапазон измерения напряжения переменного тока, В

- входное сопротивление, кОм:

для напряжения в диапазоне от 0 до 15 В

для напряжения в диапазоне св. 15 до 300 В

- основная погрешность измерения напряжения переменного тока, %, не более

Параметры измерительного входа «Prim»:

- диапазон измерения напряжения переменного тока, В

- входное сопротивление, кОм

для напряжения в диапазоне от 0 до 15 В

для напряжения в диапазоне св. 15 до 30 В

- основная погрешность измерения напряжения переменного тока, %, не более

от 0 до 15

от 0 до 5

± 1

120

40

400

от 0 до 300

1000

от 500 до 1000

±0,1

от 0 до 30

Погрешность вычисления коэффициента трансформации (для тока

Пределы допускаемой дополнительной погрешности воспроизведения и измерения напряжений на каждые 10 °C в диапазоне рабочих температур не превышают пределов основной допускаемой погрешности.

Диапазон показаний активного сопротивления, Ом

от 0 до 300 от 110 до 240 360 х 285 х 145 8,0

от минус 10 °C до плюс 50 °C до 95 % (без

Диапазон напряжения питания, В Габаритные размеры, мм, не более Масса (без дополнительного оборудования), кг, не более Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %

конденсации влаги)

от минус 25 °C до плюс 70 °C до 95 % (без конденсации влаги)

IP 20

Условия транспортирования и хранения:

- температура окружающей среды, °C

- относительная влажность, %

Степень защиты оболочки по ГОСТ 14254-2015

Знак утверждения типа

Знак утверждения типа наносят на анализаторы методом титульный лист руководства по эксплуатации типографским способом.

наклейки, на

Комплектность

В поставки анализатора входит:

1. Анализатор трансформаторов тока СТ Analyzer                       1 шт.;

2. Анализатор трансформаторов тока СТ Analyzer.

Руководство по эксплуатации.                                          1 экз.;

3. МРБ МП.1791-2008 Анализатор трансформаторов тока СТ Analyzer.

Методика поверки                                                     1 экз.;

4. Комплект коксиальных кабелей с вилкой штекерного типа              1 шт.;

5. Соединительные зажимы с 4 мм вилкой штекерного типа              2 шт.;

6. Комплект заземляющего кабеля                                     1шт.;

7. Зажимы типа "крокодил"                                              2 шт.;

8. Карта Compact Flash 128 МВ с устройством для чтения                 1 шт.;

9. Переносная сумка                                                      1 шт.;

10. Трансформатор тока класса точности 0,02 с сертификатом калибровки (поставляется по отдельному заказу)                                  1 шт.

[Госудаосгвенньй ревете I рСР«СТ, "ЭвдоеЭТ \             Бе.-ир.усь /

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "Omicron electronics GmbH", (Австрия).

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".

ГОСТ 14014-91 "Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний";

МРБ МР.1791-2008 "Анализатор трансформаторов тока СТ Analyzer. Методика поверки".

Заключение

Анализаторы трансформаторов тока СТ Analyzer соответствуют требованиям документации фирмы "Omicron electronics GmbH", требованиям Технических регламентов Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (регистрационный номер декларации о соответствии ТС N RU Д-АТ.ОС01 .В.02557 от 17.03.2015, декларация действительна по 16.03.2020 включительно).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025.

ИГОТОВИТЕЛЬ

Фирма "OMICRON electronics GmbH", Австрия,

Адрес: Oberes Ried 1, 6833 Klaus, Austria

Телефон (факс): +43-5523-507-0 (+43-5523-507-999).

Web-сайт: http://www.omicron.at

Представитель изготовителя в Республике Беларусь - ООО "Персальтум" Адрес: 220089, г. Минск, 3-я ул. Щорса, дом 9, пом. 34.

Тел.+375 017 336 60 37

Начальник научно-исследовательского испытательного /

центра средств измерений и техники БелГИМ /• /.. Z t ' Д.М. Каминский

Начальник производственно-исследовательского z / ■

отдела измерений электрических величин БелГИМ

М.А.Ярмолович

ПРИЛОЖЕНИЕ A (обязательное)

Место нанесения знака поверки (клеймо-наклейка)

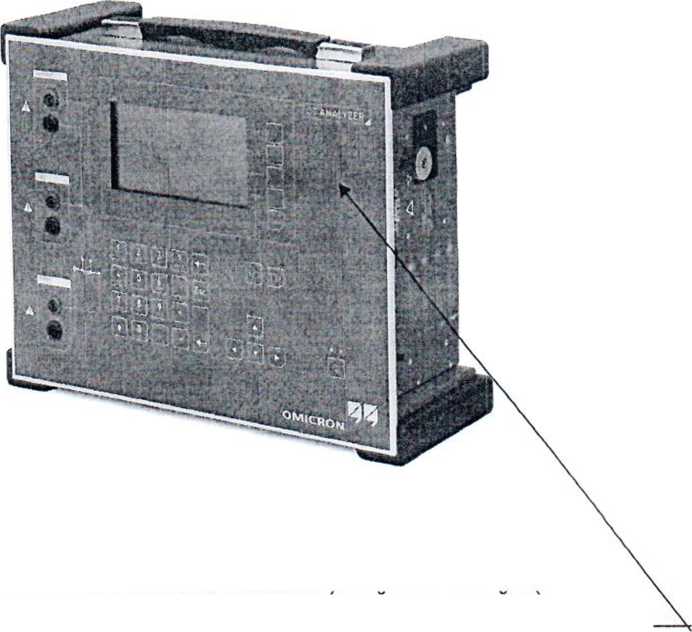

Рис. А.1 Место нанесения знака поверки (клеймо-наклейка)
