Трансформаторы тока TAL-0,72N3
| Номер в ГРСИ РФ: | РБ 03 13 2181 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ИП "Елфита Гродно", г. Гродно |
Трансформаторы тока TAL - 0.72N3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам коммерческого учета электрической энергии в цепях переменного тока номинальной частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 2181 19 |
| Наименование | Трансформаторы тока TAL-0,72N3 |
| Год регистрации | 2019 |
| Номер сертификата | 13102 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | ИП "Елфита Гродно", г. Гродно, Республика Беларусь (BY) |
Производитель / Заявитель
ИП "Елфита Гродно"
Адрес: ул. Волковича, д.4, к.44, 230023, г. Гродно
Контакты: +375 29 65 88 233, elfitabel@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 2181 19 [2015-01-13]
rb-03-13-2181-19_2015-01-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 2181 19 [2020-04-13]
rb-03-13-2181-19_2020-04-13.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока TAL - 0.72N3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам коммерческого учета электрической энергии в цепях переменного тока номинальной частотой 50 Гц.
По типу размещения предназначены для работы в закрытых промышленных, жилых и других помещениях.
Область применения - системы коммерческого учета электроэнергии.
Описание
Принцип действия трансформаторов тока основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения.
Трансформаторы представляют собой устройства с литой изоляцией, состоящие из магнитопровода, на который намотана вторичная обмотка, и корпуса. Выводы вторичной обмотки припаяны к контактам, которые после монтажа трансформатора в электрооборудовании соединяются с выводами приборов учета. В пазы, находящиеся в нижней части корпуса трансформатора, устанавливается и фиксируется опора крепления трансформатора. В трансформаторах с номинальным первичным током 200 А, 300 А, 400 А, 600 А и номинальной вторичной нагрузкой 5 ВА в крестовидное отверстие устанавливается одновитковая первичная обмотка, которая фиксируется в корпусе пружинами (рисунок 2). Первичная обмотка может быть ориентирована относительно опоры как горизонтально, так и вертикально.
Трансформаторы с номинальным первичным током 800 А, 1000 А, 1500 А, 2000 А не имеют собственной первичной обмотки (рисунок 3). Роль первичной обмотки выполняет шина распределительного устройства, в которое встраивается трансформатор, или шина, поставляемая с трансформатором по согласованию с заказчиком.
В трансформаторах с номинальным первичным током 20 А, 30 А, 40 А, 50 А, 75 А, 100 А, 150 А и номинальной вторичной нагрузкой 5 В А первичная обмотка многовитковая и ее шины крепятся к корпусу винтами (рисунок 1). Исполнения этих трансформаторов выполнены с вертикальной или горизонтальной ориентацией шин.
Выводы вторичной обмотки и контакт подключения обмотки напряжения закрыты крышкой. В конструкции трансформаторов предусмотрена возможность пломбировки
от несанкционированного доступа. Обозначение мест для нанесения (пломба с оттиском поверительного клейма) указано в приложении
поверки
Внешний вид трансформаторов тока приведен на рисунках 1 - 3.

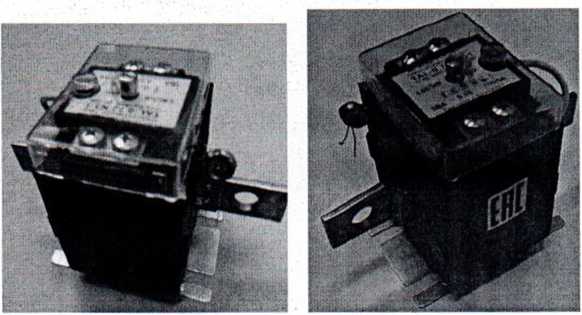

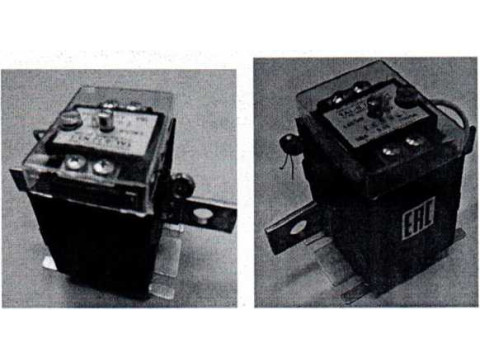

Рисунок 1 - Внешний вид трансформатора тока TAL - 0.72N3 на номинальным первичным током 20 А, 30 А, 40 А, 50 А, 75 А, 100 А, 150 А (с номинальной вторичной нагрузкой 5 ВА).

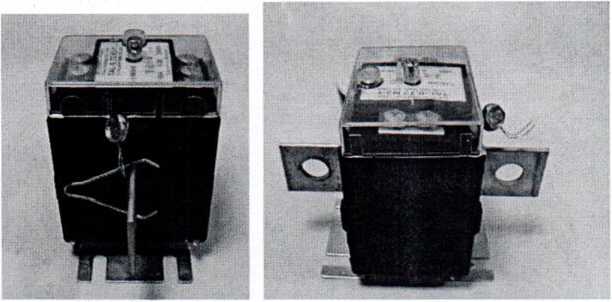

Рисунок 2 - Внешний вид трансформатора тока TAL - 0.72N3 на номинальные первичные токи 200 А, 300 А, 400 А, 600 А (с номинальной вторичной нагрузкой 5 В А).

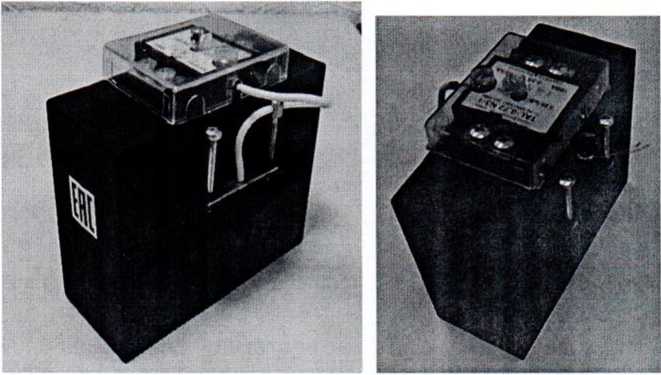

Рисунок 3 - Внешний вид трансформатора тока TAL - 0.72N3
на номинальные первичные токи 800 А, 1000 А, 1500 А, 2000 А (с номинальной вторичной нагрузкой 10 В А).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики трансформатора тока TAL - 0.72N3.
|
Классы точности по ГОСТ 7746-2015 0,2S; 0,5S Наибольшее рабочее напряжение, кВ 0,72 Номинальный первичный ТОК Ином, А - для трансформаторов класса точности 0.5S по ГОСТ 7746-2015 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000 - для трансформаторов класса точности 0,2S по ГОСТ 7746-2015 1000; 1500; 2000 Номинальный вторичный ток, Ьном, А 5 Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ср = 0,8, ВА - ДЛЯ трансформаторов С Гном от 20 до 600 А 5 - для трансформаторов с Гном от 800 до 2000 А 10 Пределы допускаемых погрешностей вторичных обмоток для измерений и учета для трансформаторов указаны в таблице 1. Таблица 1 | |||
|
Классы точности по ГОСТ 7746-2015 |
Первичный ток, в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой, % |
угловой,' | ||
|
0,2 S |
1 |
±0,75 |
±30 |
|
5 |
±0,35 |
±15 | |
|
20 |
±0,2 |
±10 | |
|
100 |
±0,2 |
±10 | |
|
120 |
±0,2 |
±10 | |
|
0,5S |
1 |
±1,50 |
±90 |
|
5 |
±0,75 |
±45 | |
|
20 |
±0,5 |
±30 | |
|
100 |
±0,5 |
±30 | |
|
120 |
±0,5 |
±30 | |
Знак утверждения типа
Знак утверждения типа наносится на этикетку трансформаторов методом сеткографии и на эксплуатационную документацию методом типографической печати.
Комплектность
В комплект поставки входит:
1 Трансформатор тока TAL - 0,72 N3
1 шт.;
2 Паспорт
3 Комплект деталей крепления*
4 Упаковка
Примечание «*» - по требованию заказчика.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 7746-2015
ГОСТ 8.217-2003
'Трансформаторы тока. Общие технические условия" 'Государственная система обеспечения единства
измерений. Трансформаторы тока. Методика поверки" ТУ РБ 800018469.001-2004 "Трансформаторы тока TAL - 0,72 N3.
Технические условия"
Заключение
Трансформаторы тока TAL - 0,72 N3 соответствуют требованиям ГОСТ 7746-2015, ТУ РБ 800018469.001-2004, требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", (декларация соответствия ЕЭС регистрационный номер ЕАЭС BY/112 11.01 ТР004 003 38565, срок действия по 22.12.2024 включительно).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 1.0025.
