Расходомеры для сточных вод серии Q-Eye
| Номер в ГРСИ РФ: | РБ 03 07 7074 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | "GWF Technologies GmbH", Германия |
|
Описание типа РБ 03 07 7074 19 [2020-11-12]
rb-03-07-7074-19_2020-11-12.pdf
|
Скачать |
Расходомеры для сточных вод серии Q-Eye (далее - расходомеры) предназначены для измерения расхода сточных вод, ливневых стоков, химических стоков в полностью или частично заполненных трубопроводах или в открытых каналах при напорном, безнапорном и комбинированном напорно-безнапорном режимах течения с функцией измерения скорости течения, глубины жидкости и вычисления объема.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7074 19 |
| Наименование | Расходомеры для сточных вод серии Q-Eye |
| Год регистрации | 2019 |
| Номер сертификата | 12651 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | фирма "GWF Technologies GmbH", Германия (DE) |
Производитель / Заявитель
фирма "GWF Technologies GmbH"
Адрес: Gewerbestrasse 46f, 87600, Kaufbeuren
Контакты: +49-8341-9662180, info@gwf-technologies.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.3016-2020 «Расходомеры для сточных вод серии Q-Eye. Методика поверки». |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить первичную и периодическую поверку расходомеров модификации PSC (PSC Portable) в диапазонах скоростей от 0,04 до 0,1 м/с и от 3,0 до 5,2 м/с на эталонных расходомерных установках иных лабораторий в присутствии представителей юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 7074 19 [2020-11-12]
rb-03-07-7074-19_2020-11-12.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры для сточных вод серии Q-Eye (далее - расходомеры) предназначены для измерения расхода сточных вод, ливневых стоков, химических стоков в полностью или частично заполненных трубопроводах или в открытых каналах при напорном, безнапорном и комбинированном напорно-безнапорном режимах течения с функцией измерения скорости течения, глубины жидкости и вычисления объема.
Область применения: предприятиях ЖКХ, энергетики, сельского хозяйства, объекты коммунально-бытовой сферы и другие области хозяйственной деятельности.
Описание
Принцип действия расходомера основан на определении объемного расхода путем умножения средней скорости потока на площадь сечения в соответствии с уравнением неразрывности (метод «площадь-скорость»).
Расходомеры выпускают следующих модификаций PSC (PSC Portable) и Radar (Radar Portable).
Расходомеры состоят из вычислителя Q-Eye или Q-Eye Portable и датчиков скорости и уровня.
Модификация PSC (PSC Portable) может комплектоваться следующими датчиками:
- комбинированным датчиком скорости и уровня PWUS;
- датчиком уровня для полностью заполненных труб WLP;
- датчиком уровня CSA.
Модификация Radar (Radar Portable) может комплектоваться следующими датчиками:
- датчиком скорости RV11;
- комбинированным датчиком скорости и уровня PWUS;
- ультразвуковым датчиком уровня WLU;
- радарным датчиком уровня WLR.
Государственный реестр] I средств измерений / \ Республики Беларусь / XJUb документов/
Вычислители Q-Eye и Q-Eye Portable предназначены для управления процессом измерения, вычисления объемного расхода и объема жидкости, а также служебных параметров расходомера, вывода текущих вычисленных величин на экран и архивирования измеренных и вычисленных параметров.
Вычислитель Q-Eye представляет собой пластиковый настенный шкаф с ЖК дисплеем и кнопками управления. Вычислитель Q- Eye Portable представляет собой герметичный пластиковый кейс с ЖК дисплеем, кнопками управления и автономным электропитанием.
Скорость течения жидкости измеряется датчиками скорости (комбинированным датчиком скорости и уровня PWUS или датчиком скорости RV11). Средняя скорость по сечению определяется исходя из данных о распределении скоростей по всему сечению потока. Скорость измеряется как в прямом направлении потока, так и в обратном.
Уровень жидкости измеряется погружными или бесконтактными датчиками измерения уровня (датчиком уровня для полностью заполненных труб WLP, датчиком уровня CSA, комбинированным датчиком скорости и уровня PWUS, ультразвуковым датчиком уровня WLU, радарным датчиком уровня WLR).
Бесконтактные датчики устанавливаются над поверхностью и измеряют расстояние от своего излучателя до свободной поверхности жидкости. Погружные датчики устанавливаются в поток на дно и определяют высоту жидкости над собой.
Возможна одновременная установка бесконтактного и погружного датчика измерения уровня.
Вычислители оснащены встроенным WiFi модулем, что позволяет подключаться к ним без использования кабельного соединения.
Вычислители оснащен аналоговыми выходами 4-20 мА, реле, импульсными выходами, цифровым интерфейсом RS-485 (протокол ModBUS RTU), Ethernet выходом (протокол ModBUS TCP/IP), GSM/GPRS модемом.
На дисплее вычислителя отображается следующая информация: мгновенный объемный расход;
текущий объем с накопительным итогом;
средняя скорость течения жидкости;
уровень;
дата, время;
время наработки.
Вычислитель имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации от датчиков скорости и уровня, отображения режима работы расходомера, измерительной информации, а также служебных сообщений с выводом на дисплей
Версии ПО, не хуже:
расходомера 4.4.3;
WebUI 2.8.0;
Kernel 3.2.0
Место для нанесения знака поверки в виде клейма-наклейки приведено в приложении А к описанию типа.
Внешний вид расходомеров представлен на рисунке 1.

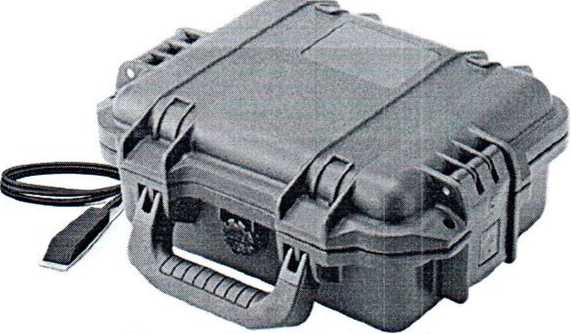

Вычислитель Q-Eye Portable

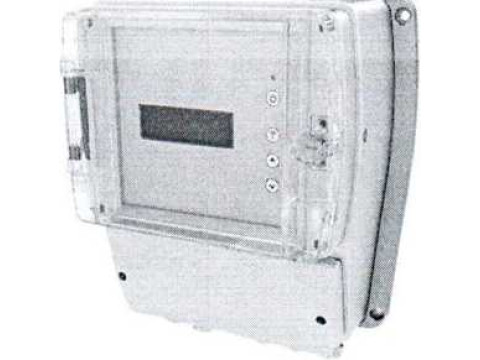

Вычислитель Q-Eye
Датчик уровня CSA
Датчик уровня для полностью заполненных труб WLP
Датчик скорости RV11
Ультразвуковой датчик уровня WLU
Радарный датчик уровня WLR
Комбинированный датчик скорости и уровня PWUS
Рисунок 1. Внешний вид расходомеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики расходомеров для сточных вод серии Q-Eye приведены в таблицах 1,2.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
PSC/PSC Portable | |||
|
комбинированный датчик скорости и уровня PWUS |
датчик уровня для полностью заполненных труб WLP |
датчик уровня CSA | |
|
Диапазон измерений скорости течения жидкости (v), м/с |
от 0,1 до 3,0 от 0,04 до 5,2* |
- |
- |
|
Диапазон измерений уровня жидкости (Н),м |
от 0,04 до 1,3 |
от 0,02 до 10,0 |
0,08 до 1,2 |
|
Пределы допускаемой относительной погрешности при измерении скорости течения жидкости, % |
±3,0 |
- |
- |
|
Пределы допускаемой приведенной погрешности при измерении уровня жидкости, % |
±0,5 |
±0,1 |
±1,0 |
|
Пределы допускаемой относительной погрешности при вычислении расхода жидкости, % |
±4,0 |
- |
- |
|
Диапазон температур эксплуатации датчиков, °C |
от 0 до плюс 40 | ||
|
Диапазон температур эксплуатации вычислителя, °C |
от минус 20 до плюс 60 | ||
|
Диапазон температур транспортирования и хранения, °C |
от минус 20 до плюс 70 | ||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 вычислителя Q-Eye вычислителя Q-Eye Portable |
IP65 IP67 | ||
|
Степень защиты датчиков, обеспечиваемая оболочкой по ГОСТ 14254 |
IP68 |
IP68 |
IP67 |
|
Номинальное напряжение питания, В вычислителя Q-Eye вычислителя Q-Eye Portable |
от 9 до 36 (постоянный ток); от 85 до 260 (переменный ток) 25,2 (постоянный ток) | ||
|
Номинальное напряжение питания, В |
- |
от 8 до 28 (постоянный ток) |
от 12 до 30 (постоянный ток) |
|
Габаритные размеры, мм, не более вычислителя Q-Eye вычислителя Q-Eye Portable |
270x256x139 290x361x165 | ||
|
Габаритные размеры датчиков, мм, не более |
129x24x19 180x40x22 (с монтажной плитой) |
121x22 |
320x40x32 |
|
Масса, кг, не более вычислителя Q-Eye вычислителя Q-Eye Portable |
5 6 | ||
|
Масса датчиков, кг, не более |
2 |
2 |
2 |
|
‘Поставляется по отдельному заказу | |||
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
Radar /Radar Portable | ||||
|
датчик скорости RV11 |
комбинированный датчик скорости и уровня PWUS |
ультразвуковой датчик уровня WLU |
радарный датчик уровня WLR | |
|
Диапазон измерений: скорости течения жидкости (v), м/с уровня жидкости (Н), м |
от 0,1 до 3,0 |
от 0,1 до 3,0 от 0,04 до 1,3 |
от 0,2 до 8 |
от 0 до 8 |
|
Диапазон показаний скорости течения жидкости (v), м/с |
от 0,05 до 15 |
от 0,01 до 5,2 |
- |
- |
|
Пределы допускаемой относительной погрешности при измерении скорости течения жидкости, % |
±3,0 |
- |
- | |
|
Пределы допускаемой погрешности при измерении уровня жидкости |
- |
±0,5 % Низы |
±(0,2 % Низм +0,05 % Нд) |
±5 мм |
|
Пределы допускаемой относительной погрешности при вычислении расхода жидкости, % |
±4,0 |
- |
- | |
|
Минимальное расстояние до поверхности, м |
0,2 |
- |
- |
- |
|
Максимальное расстояние до поверхности, м |
10 |
- |
- |
- |
|
Диапазон температур эксплуатации датчиков, °C |
от 0 до плюс 40 |
от минус 30 до 80 |
от минус 40 до 80 | |
|
Диапазон температур эксплуатации вычислителя, °C |
от минус 20 до плюс 60 | |||
|
Диапазон температур транспортирования и хранения, °C |
от минус 20 до плюс 70 | |||
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 вычислителя Q-Eye вычислителя Q-Eye Portable |
IP65 IP67 | |||
|
Степень защиты датчика, обеспечиваемая оболочкой по ГОСТ 14254 |
IP68 | |||
|
Номинальное напряжение питания, В вычислителя Q-Eye вычислителя Q-Eye Portable |
от 9 до 36 (постоянный ток); от 85 до 260 (переменный ток) 25,2 (постоянный ток) | |||
|
Номинальное напряжение питания датчиков, В |
16 (постоянный ток) |
- |
от 12 до 36 (постоянный ток) | |
|
Габаритные размеры, мм, не более вычислителя Q-Eye вычислителя Q-Eye Portable |
270x256x139 290x361x165 | |||
|
Габаритные размеры датчиков, мм, не более |
100x100x42 |
129x24x19 180x40x22(с монтажной плитой) |
200x200 |
93x245 |
|
Масса, кг, не более вычислителя Q-Eye вычислителя Q-Eye Portable |
СП сл _______________________________I | |||
|
Масса датчиков, кг, не более |
2,5 |
2 |
2 |
2 |
Примечание. Низм- измеренное значение, м, Нд - диапазон измерений, м
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта собом.
Комплектность
Комплект поставки включает:
- расходомер
- датчик
- паспорт
- комплект монтажных частей
- упаковка
- методика поверки МРБ МП.3016-2020
1 шт.;
(по заказу);
1 экз.;
(по заказу);
1 шт.
1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «GWF Technologies GmbH», Германия.
МРБ МП.3016-2020 «Расходомеры для сточных вод серии Q-Eye. Методика поверки».
Заключение
Расходомеры для сточных вод серии Q-Eye соответствуют требованиям документации фирмы «GWF Technologies GmbH» (Германия), ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (декларация о соответствии ЕАЭС № RU Д-DE.KAOI В.06569/19, действительна до 19.06.2024).
Межповерочный интервал - не более 12 месяцев
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, 220053, г. Минск, Старовиленский тракт, 93, тел. (017) 378-98-13.
Аттестат аккредитации № BY 112 1.0025
