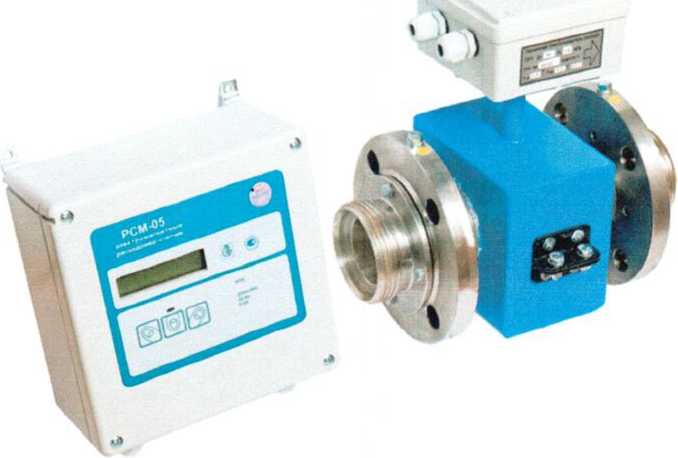

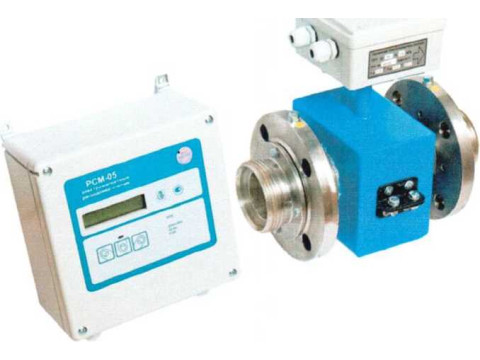

Расходомеры-счетчики электромагнитные РСМ-05

Условное обозначение ТС

Номер по Госреестру

ТСПА

РБ 03 10 2889 17

ТСП-Н

РБОЗ 10 0494 16

ТС-Б

РБ 03 10 1826 19

ТС ПТ

РБОЗ 10 5658 15„._

Модификация расходомера

Констр'

/ктивные особенности

Соответствие ТИПА

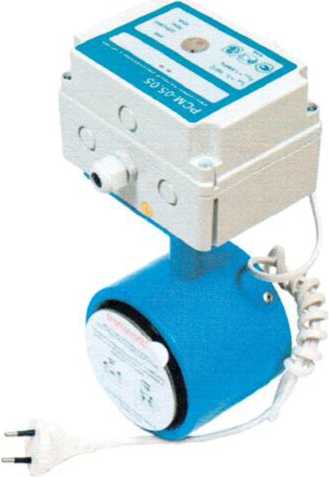

Совмещенное конструктивное исполнение ППМ и ППР

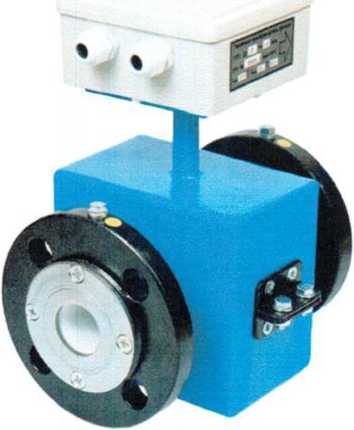

Раздельное конструктивное исполнение ППМ и ППР

Встроенный пульт управления с индикатором

ТУ

ГОСТ EN 1434-1

ГОСТ ISO 4064-1

РСМ-05.03С

-

+

+

+

-

-

РСМ-05.03СМ

-

+

+

+

-

+

РСМ-05.05С

+

-

-

+

+

-

РСМ-05.05СМ

+

-

-

+

+

+*

РСМ-05.07

+

(первый канал)

+

(второй канал)

-

+

+

-

РСМ-05.07М

+

(первый канал)

+

(второй канал)

-

+

+

+*

Идентификационные данные (признаки)

Значение в зависимости от модификации

РСМ-05.03С

PCM-05.03CM

PCM-05.05C, PCM-05.05CM

PCM-05.07, PCM-05.07M

Идентификационное наименование ПО

RSM 05_03_S_v0_ 67-02.hex

RSM 05_03_SM_v0_ 67-02.hex

APBC.746967.

025.550-01УД

APBC.746967.

025.750-01УД

Номер версии • (идентификационный номер) ПО

v0.67

v0.67

v3.02

v1.5

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

3F27BCE1

D14B7417

949A7AC8

20F5D368

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

CRC-32

CRC-32

CRC-32

Характеристика

Значение в зависимости от модификации

РСМ-05.03С, РСМ-05.03СМ

РСМ-05.05С, РСМ-05.05СМ, РСМ-05.07, РСМ-05.07М

1

2

3

Рабочая среда (проводимость, См/м)

жидкость (от 5-10'4 до 0,5)

Рабочее давление, МПа, не более

1,6

Максимальная потеря давления при постоянном расходе, МПа, не более

0,01

Диапазон измерений (преобразований) расходов, м3/ч

см. таблицы 5, 7

см. таблицы 5, 6

Диапазон измерений температур жидкости, °C

от 3 до 150

-

Диапазон изменения выходного сигнала постоянного тока, мА/(сопротивление нагрузки, Ом, не более)

от 4 до 20/(500)

-

Диапазон изменения выходной частоты, пропорциональной расходу, Гц

от 0 до 2 000

от 0 до 10 000

Диапазон изменения весового коэффициента импульса, л/имп

(1; 2,5; 5)*10п п=от -2 до 4

от 0,25 до ^20.000

1

2

3

Пределы допускаемой приведенной погрешности при преобразовании измеренного значения среднего объёмного расхода и температуры в сигнал постоянного тока, %

±1,0

-

Пределы допускаемой абсолютной погрешности при преобразовании сигналов от термопреобразователей сопротивления,°C

+(0,2+0,001 -t)

-

Пределы допускаемой относительной погрешности при измерении среднего объёмного расхода и объёма, %

см. таблицы 8, 9

Пределы допускаемой относительной погрешности при преобразовании среднего объёмного расхода в частотный сигнал, %

см. таблицы 10, 11

Пределы допускаемой относительной погрешности при преобразовании объёма в импульсный сигнал,%

см. таблицы 10, 11

Пределы допускаемой относительной погрешности при измерении времени, %

±0,01

Пределы допускаемой относительной погрешности при вычислении среднего массового расхода и массы жидкости (без учета погрешности ТС), %, в диапазоне расходов:

- для РСМ-05.03С:

Qi < Q < 0,040з

0,040з < Q < Оз

-для РСМ-05.03СМ:

Qi < Q < 0,040з

0,040з < Q < Од

±3,5 ±1,5

±3,5 ±1,5

»

Условия эксплуатации:

-температура окружающей среды, °C

- относительная влажность воздуха при температуре до 35 °C, %

- атмосферное давление, кПа

от +5 до +55

до 95 от 84 до 106,7

Электропитание от сети переменного тока: - напряжение, В

- частота, Гц

от 195,5 до 253,0 от 30,6 до 39,6 от 49 до 51

Потребляемая мощность, ВА, не более

5

10

Класс чувствительности к возмущению потока по ГОСТ ISO 4064-11)

U3, D3

Температурный класс по ГОСТ ISO 4064-1 (кроме ПРПП), °C

Т180

Температурный класс по ГОСТ ISO 4064-1 (для ПРПП), °C

Т130

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254

IP54, категория 2=-^ ___

Лист 5 из 11

(7

II [Государственный реосто| 1

1 \        ‘Прений I

\\ уу^/блики Беларусь 1 ] У \Длл докумеитоа/ //

1

2

3

Класс исполнения по условиям окружающей среды по ГОСТ EN 1434-1 (ГОСТ ISO 4064-1)

А (В)

Класс по электромагнитной совместимости по ГОСТ ISO 4064-1

Е1

Средняя наработка на отказ, ч, не менее

80 000

Средний срок службы, лет, не менее

15

Примечание

1) Для обеспечения метрологических характеристик расходомера достаточно соблюдение прямого отрезка трубы после него, равному одному DN.

Номиналь-ный диаметр фланцевого соединения

DN, мм

Диапазон измерений расходов в зависимости от модификации

РСМ-05.03С

РСМ-05.05С, РСМ-05.07

Минимальный расход Qi, м3/ч

Постоянный расход Оз, м3/ч

Минимальный расход, м3/ч q, (ГОСТ EN 1434-1)

Постоянный расход, м3/ч qp (ГОСТ EN 1434-1)

Максимальный расход, м3/ч qs (ГОСТ EN 1434-1)

15

0,03

6,0

0,015

6,00

7,5

25

0,08

16,0

0,04

16,0

20,0

32

0,15

30,0

0,075

30,0

37,5

40

0,20

40,0

0,1

40,0

50,0

50

0,30

60,0

0,15

60,0

75,0

80

0,80

160,0

0,4

160,0

200,0

100

1,50

300,0

0,75

300,0

375,0

150

3,00

600,0

1,50

600,0

750,0

Примечание

- наименьшее значение расхода, при котором погрешность расходомера не превышает максимальные допускаемые значения;

Q3 - наибольшее значение расхода в нормированных условиях эксплуатации, при котором расходомер работает в пределах максимальной допускаемой погрешности;

qi - минимальное значение расхода, выше которого расходомер должен функционировать без превышения максимальной допускаемой погрешности;

qp - максимальное значение расхода, при котором расходомер должен непрерывно функционировать без превышения максимальной допускаемой погрешности;

qs - максимальное значение расхода, при котором расходомер должен функционировать в течение коротких промежутков времени (менее 1 ч в сутки, менее 200 ч в год) без превышения максимальной допускаемой погрешности.

Номиналь-ный диаметр фланцевого соединения DN, мм

Диапазон измерений расходов РСМ-05.05СМ, РСМ-05.07М

Минимальный расход, м3/ч q, (ГОСТЕМ 1434-1) Q, (ГОСТ ISO 4064-1)

Переходный расход, м3/ч

О2(ГОСТ ISO 4064-1)

Постоянный расход, м3/ч qp (ГОСТЕМ 1434-1) Оз (ГОСТ ISO 4064-1)

Максимальный расход, м3/ч qs (ГОСТЕЙ 1434-1) О4 (ГОСТ ISO 4064-1)

1

2

3

4

15

0,01575

0,0252

6,3

25

0,04

0,064

16,0

- -

32

0,0625

0,1

25,0

31,25

40

0,1

0,16

40,0

50,0

50

0,1575

0,252

63,0

78,75

80

0,4

0,64

160,0

200,0

100

0,625

1,0

250,0

312,5

150

1,575

2,52

630,0

787,5

Примечание

Qi - наименьшее значение расхода, при котором погрешность расходомера не превышает максимальные допускаемые значения;

Q2 - наибольшее значение расхода в интервале между постоянным и минимальным значениями расхода, при котором диапазон расхода разделяется на две области: верхнюю и нижнюю, каждая из которых характеризуется собственным значением границ максимальной допускаемой погрешности;

Q3 - наибольшее значение расхода в нормированных условиях эксплуатации, при котором расходомер работает в пределах максимальной допускаемой погрешности;

Q4 - наибольшее значение расхода, при котором расходомер в течение короткого промежутка времени работает в пределах максимальной допускаемой погрешности, без ухудшения его метрологических характеристик, после чего возвращается к работе в соответствующих нормированных условиях эксплуатации;

q, - минимальное значение расхода, выше которого расходомер должен функционировать без превышения максимальной допускаемой погрешности;

qp - максимальное значение расхода, при котором расходомер должен непрерывно функционировать без превышения максимальной допускаемой погрешности;

qs - максимальное значение расхода, при котором расходомер должен функционировать в течение коротких промежутков времени (менее 1 ч в сутки, менее 200 ч в год) без превышения максимальной допускаемой погрешности.

Номиналь-ный диаметр фланцевого соединения DN, мм

Диапазон измерений расходов РСМ-05.03СМ

Минимальный расход Q1( м3/ч (ГОСТ ISO 4064-1)

Переходный расход Ог, м3/ч (ГОСТ ISO 4064-1)

Постоянный расход Оз, м3/ч (ГОСТ ISO 4064-1)

Максимальный расход О4, м3/ч (ГОСТ ISO 4064-1)

15

0,0315

0,0504

6,3

7,875

25

0,08

0,128

16,0

20,0

32

0,125

0,2

25,0

31,25

40

0,2

0,32

40,0

50,0

50

0,315

0,504

63,0

78,75

80

0,8

1,28

160,0

200,0

100

1,25

2,0

250,0

312,5

150

3,15

5,04

630,0

787,5

Примечание

Ch - наименьшее значение расхода, при котором погрешность расходомера не превышает максимальные допускаемые значения;

Q2 - наибольшее значение расхода в интервале между постоянным и минимальным значениями расхода, при котором диапазон расхода разделяется на две области: верхнюю и нижнюю, каждая из которых характеризуется собственным значением границ максимальной допускаемой погрешности;

Q3 - наибольшее значение расхода в нормированных условиях эксплуатации, при котором расходомер работает в пределах максимальной допускаемой погрешности;

Q4 - наибольшее значение расхода, при котором расходомер в течение короткого промежутка времени работает в пределах максимальной допускаемой погрешности, без ухудшения его метрологуческихха-рактеристик, после чего возвращается к работе в соответствующих нормированных условияхэксплуата-ции.                                                                                                              '/ / ,'(7А/

Пределы допускаемой относительной погрешности при измерении среднего объемного расхода <5qV, %, и объема Sy, °/о

РСМ-05.03С

РСМ-05.05С, РСМ-05.07

±3,0

в диапазоне Qi < Q < 0,04Q3

±(0,8+0,01 qp/q) по заказу ±0,5 в диапазоне 0,04qp < q < qs

±1,0

в диапазоне 0,04Q3 < Q < Q3 (по заказу ±0,5)

Пределы допускаемой относительной погрешности при измерении среднего объемного расхода SQV, %, и объема <5V, %

РСМ-05.03СМ

РСМ-05.05СМ, РСМ-05.07М

±2,0 при t<30 °C

±3,0 при t>30 °C в диапазоне Qi < Q < 0,04Q3

±5,0

в диапазоне Cb < Q < Q2

±1,0

в диапазоне 0,04Q3 < Q < Q4

±(0,8+0,004Q3/Q)

в диапазоне Q2 < Q < Q4

Примечание

По заказу расходомеры модификаций РСМ-05.03СМ и РСМ-05.05СМ могут изготавливаться с пределами относительной погрешности 8qV= 8у=±0,5 % в диапазоне 0,04Q3 < Q < Q4

Пределы допускаемой относительной погрешности при преобразовании среднего объемного расхода в частотный сигнал & %

РСМ-05.03С

РСМ-05.05С, РСМ-05.07

±3,5

в диапазоне Qi < Q < 0,04Q3

±(0,8+0,01 qp/q)

±1,5

в диапазоне 0,04Q3 < Q < Q3

Пределы допускаемой относительной погрешности при преобразовании объема в импульсный сигнал djv, %

РСМ-05.03С

РСМ-05.05С, РСМ-05.07

±3,0

в диапазоне Qi < Q < 0,04Q3

±(0,8+0,01 qp/q)

±1,0

в диапазоне 0,04Q3 < Q < Q3

Примечание

По заказу расходомеры модификации РСМ-05.05С могут изготавливаться с пределами отм(гси-\ тельной погрешности &= 8N=±0,5 % в диапазоне 0,04qp < q < qs                   |[(

Пределы допускаемой относительной погрешности при преобразовании среднего объемного расхода в частотный сигнал 3f, %, и объема в импульсный сигнал Sn, %

РСМ-05.03СМ

РСМ-05.05СМ, РСМ-05.07М

±2,0 при t<30 °C

±3,0 при t>30 °C в диапазоне Qi < Q < 0,040з

±5,0

в диапазоне Ch < Q < Q2

±1,0

в диапазоне 0,04Q3 < О < Q4

±(0,8+0,004Q3/Q)

в диапазоне Q2 < Q < Q4

Примечание

По заказу расходомеры модификаций РСМ-05.03СМ и РСМ-05.05СМ могут изготавливаться с пределами относительной погрешности 8f= 8ы=±0,5 % в диапазоне 0,04Q3 < Q < Q<

Номиналь-ный диаметр фланцевого соединения DN, мм

Масса, кг, не более

РСМ-(

РСМ-0

Э5.03С,

5.03СМ

РСМ-05.05С, РСМ-05.05СМ

РСМ-05.07, РСМ-05.07М

ПРП

ПРПМ

ПРПП

ППМ

ПРП

ПРПМ

ПРПП

ПРП

ПРПМ

ПРПП

15

-

8,5

-

2,5

-

6,0

-

-

11,0

-

25

9,5

8,5

8,5

2,5

7,0

5,5

5,5

12,0

11,0

11,0

32

11,5

8,2

8,2

2,5

9,0

5,3

5,3

16,0

11,0

11,0

40

12,0

8,2

8,2

2,5

10,0

5,0

5,0

18,0

11,0

11,0

50

12,0

8,2

8,2

2,5

10,0

5,0

5,0

18,0

11,0

11,0

80

23,0

12,2

-

2,5

21,0

12,0

-

40,0

24,0

-

100

29,5

-

-

2,5

27,0

-

-

52,0

-

-

150

36,0

-

-

2,5

34,0

-

-

65,0

-

-

Наименование и условное обозначение

Количество, шт.

Примечание

1

2

3

Промежуточный преобразователь микропроцессорный (ППМ)

1

Определяется моди-фикацией РСМ-05

Электромагнитный первичный преобразователь расхода (ППР)

1 или 2

Термопреобразователь сопротивления

1

В соответстаии ор г. спецификацией ^акаЗЦ,^

Комплект монтажных частей

1

1

2

3

Вставка плавкая ВП-1-0,25 А 250 В

2

Определяется моди-фикацией РСМ-05

Вставка плавкая ВП-1-0,5 А 250 В

1

Упаковка

1

Расходомер-счетчик электромагнитный РСМ-05. Паспорт

1 экз.

Определяется модификацией РСМ-05

Расходомеры-счетчики электромагнитные РСМ-05. Методика поверки МП. МН 789-2001

1 экз.

В соответствии со спецификацией заказа
