Расходомеры ультразвуковые ФЛЕКСУС (далее - расходомеры) предназначены для измерений объемного расхода, объема жидкости, протекающей по напорным трубопроводам, и объемного расхода, объема газа (в том числе приведенного к нормальным условиям).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7229 19 |
| Наименование | Расходомеры ультразвуковые ФЛЕКСУС |
| Год регистрации | 2019 |
| Номер сертификата | 12908 |
| Дата регистрации | 2019-10-01 |
| Срок действия | 2024-02-26 |
| Получатель сертификата | АО "Теккноу", г. Санкт-Петербург, Российская Федерация (RU) |
Производитель / Заявитель
АО "Теккноу"
Адрес: 199155, г. Санкт-Петербург, ул. Уральская, дом 17, корп.3, литер Е, пом 24Н, офис 4
Контакты: +7(812)324-56-27, 324-56-29, info@tek-know.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках с диапазоном измерений расхода жидкости до 1000 м3/ч и с DN до 200 мм (поверочная среда- вода), с диапазоном измерений расхода газа до 6500 м3/ч и с DN до 300 мм (поверочная среда-воздух) (НТК №09-19). Допустить к применению в Республике Беларусь расходомеры ультразвуковые, за исключением расходомеров с относительной погрешностью измерений - ?0,25 % и расходомеров с ультразвуковыми преобразователями расхода С(R/T)H****, С(R/T)H****, С(R/T)G****, С(R/T)F**** (с DN свыше 350 мм) (НТК №09-19). |
| Методика поверки | Поверка проводится по МП 2550-0319-2019 (согласована с БелГИМ в 2019 г.) |
Поверители
Скачать
|
Описание типа РБ 03 07 7229 19 [2020-01-13]
rb-03-07-7229-19_2020-01-13.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры ультразвуковые ФЛЕКСУС (далее - расходомеры) предназначены для измерений объемного расхода, объема жидкости, протекающей по напорным трубопроводам, и объемного расхода, объема газа (в том числе приведенного к нормальным условиям).
Описание
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых импульсов по направлению движения жидкости (газа) и против него. Разность этих времен пропорциональна средней скорости движения жидкости (газа) по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода, можно определить расход и объем жидкости (газа). При учете температуры и давления объем жидкости (газа) может быть пересчитан в массу измеряемой среды. При повышенном содержании газовых или твердых включений в измеряемой среде (более 10 % по объему) расходомер автоматически переходит в допплеровский режим измерений.
Результаты измерений отображается на дисплее и фиксируется в энергонезависимой памяти объемом 100000 результатов.
В состав расходомеров входят, в зависимости от модели и исполнения: от одной до четырех пар ультразвуковых преобразователей, блок электроники, комплект термометров сопротивления. По заказу расходомер может комплектоваться специальным ультразвуковым датчиком для измерения толщины стенки трубопровода при известных данных о материале трубопровода и/или скорости звука в этом материале (режим без нормирования погрешностей), датчиками давления и/или температуры.
Ультразвуковые преобразователи, установленные с помощью специального приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода с частотой 1000 Гц. При измерении расхода среды с температурой поверхности трубопровода менее минус 55 °C или более плюс 200 С для крепления преобразователей применяется специальное монтажное приспособление «волноводный инжектор» (Waveinjector®).
Блок электроники формирует команды для ультразвуковых преобразователей, обрабатывает полученную информацию, отображает на табло значения расхода, объема, массы жидкости и расхода, объема, скорости потока и скорости звука в среде в единицах системы СИ, характеристики сигналов и потока.
Для расходомеров предусмотрены следующие серии: 4ХХ, 5ХХ. 6ХХ, 7ХХ, 8ХХХ.
Расходомеры выпускаются следующих моделей: с маркировкой «F», предназначенные для измерений расхода, объема жидкости; с маркировкой «G», предназначенные для измерений расхода, объема и жидкости, и газа. Фактор сжимаемости природного газа может рассчитываться и вноситься в память расходомера, или поступать с хроматографа по цифровому или аналоговому входу.
Модели расходомеров также отличаются портативным (серии 4ХХ, 6ХХ) или стационарным исполнением (серии 5ХХ, 7ХХ, 8ХХХ). количеством аналоговых и цифровых входов/выходов. количеством каналов, материалом корпуса (нержавеющая сталь, алюминий, пластик).
Отличительными особенностями расходомеров серии 4ХХ являются: режимдэаботы -времяимпульсный, возможно измерение только жидких сред, портативное^^^бз^^Ние с аккумуляторной батареей для автономной работы, корпус в виде пласт^о^й^(жа\со степенью пыле-влагозащиты в закрытом состоянии 1Р67, исполнение 0611i.enрОм^цпдед11 измерительный канал.
Отличительными особенностями расходомеров серии 5ХХ являются: режим работы -времяимпульсиый, возможно измерение только жидких сред, стационарное исполнение в алюминиевом корпусе со степенью пыле-влагозащиты в закрытом состоянии IP66, исполнение общепромышленное, один измерительный канал.
Отличительными особенностями расходомеров серии 6ХХ являются: режимы работы -времяимпульсиый или допплеровский (NoiseTrek), возможно измерение жидких сред или жидких и газообразных сред, портативное исполнение с аккумуляторной батареей для автономной работы, корпус выполненный из пластика со степенью пыле-влагозащиты IP65, исполнение общепромышленное (модель 601) либо взрывозащищенное (модель 608), два измерительных канала, возможность подключения толщиномера, наличие энергонезависимой памяти.
Отличительными особенностями расходомеров серии 7ХХ являются: режимы работы -времяимпульсиый или допплеровский (NoiseTrek), возможно измерение жидких сред или газообразных сред, стационарное исполнение, корпус выполненный из алюминия либо нержавеющей стали со степенью пыле-влагозащиты 1Р65, исполнение общепромышленное либо взрывозащищенное; один/два (модели 704, 705, 721) либо четыре (модель 706) измерительных канала, наличие энергонезависимой памяти, возможность конфигураций до 6 входи ых/выходных сигналов.
Отличительными особенностями расходомеров серии 8ХХХ являются: режимы работы -времяимпульсиый или допплеровский (NoiseTrek). возможно измерение жидких сред (модели 800. 801, 808. 8027, 8127) или газообразных сред (модели 800, 801), стационарное исполнение, корпус выполненный из алюминия (модели 800 и 808, 8027) либо нержавеющей стали со степенью пыле-влагозащиты 1Р66. исполнение взрывозащищенное, один (модели 800, 801. 808. 8027, 8127) либо два (модели 800, 801. 8027. 8127) измерительных канала, наличие энергонезависимой памяти, настройка и ввод в эксплуатацию без разгерметизации с помощью магнитной ручки.
При выборе места установки расходомеров необходимо иметь прямой участок трубопровода выше по потоку длиной от 5 до 50 Ду (в зависимости от характера местных сопротивлений) и ниже по потоку от 3 до 10 Ду (где Ду- условный внутренний диаметр трубопровода), более подробная информация по зребуемым прямым участкам указана в Руководстве по эксплуатации.

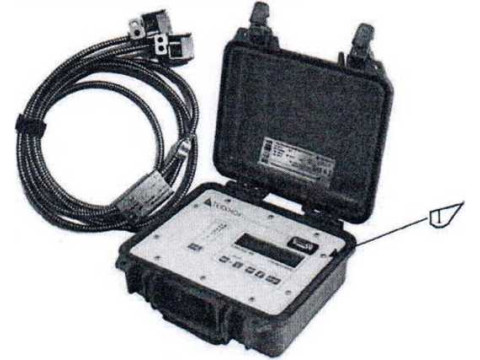

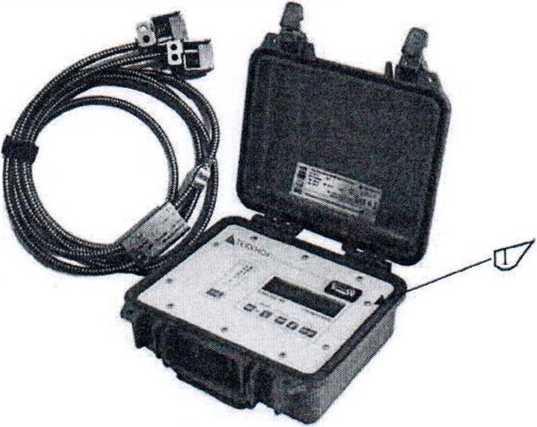

Общий вид расходомеров показан на рисунке 1.

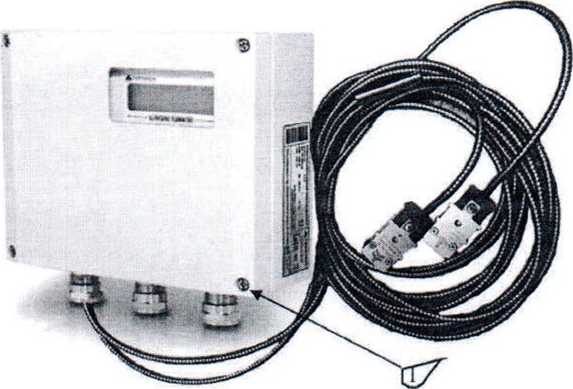

Серия 5ХХ

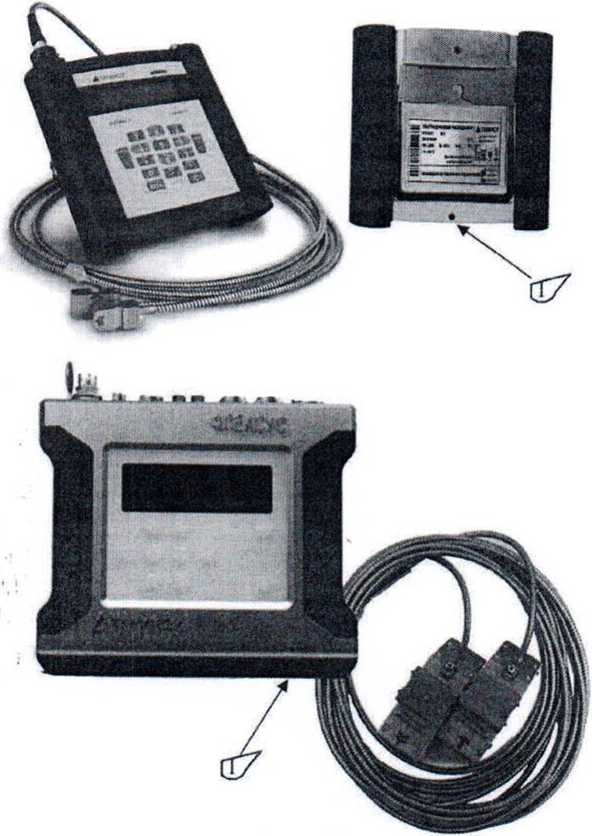

Серия 6ХХ

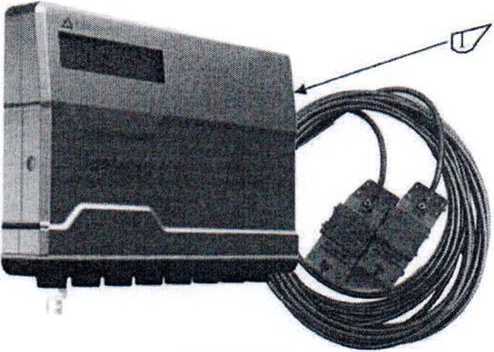

Серия 7ХХ

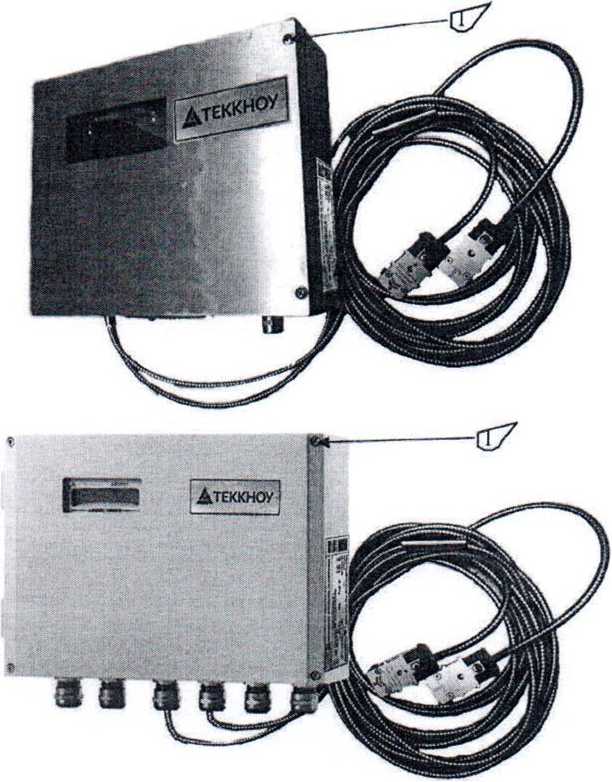

Серия 7ХХ

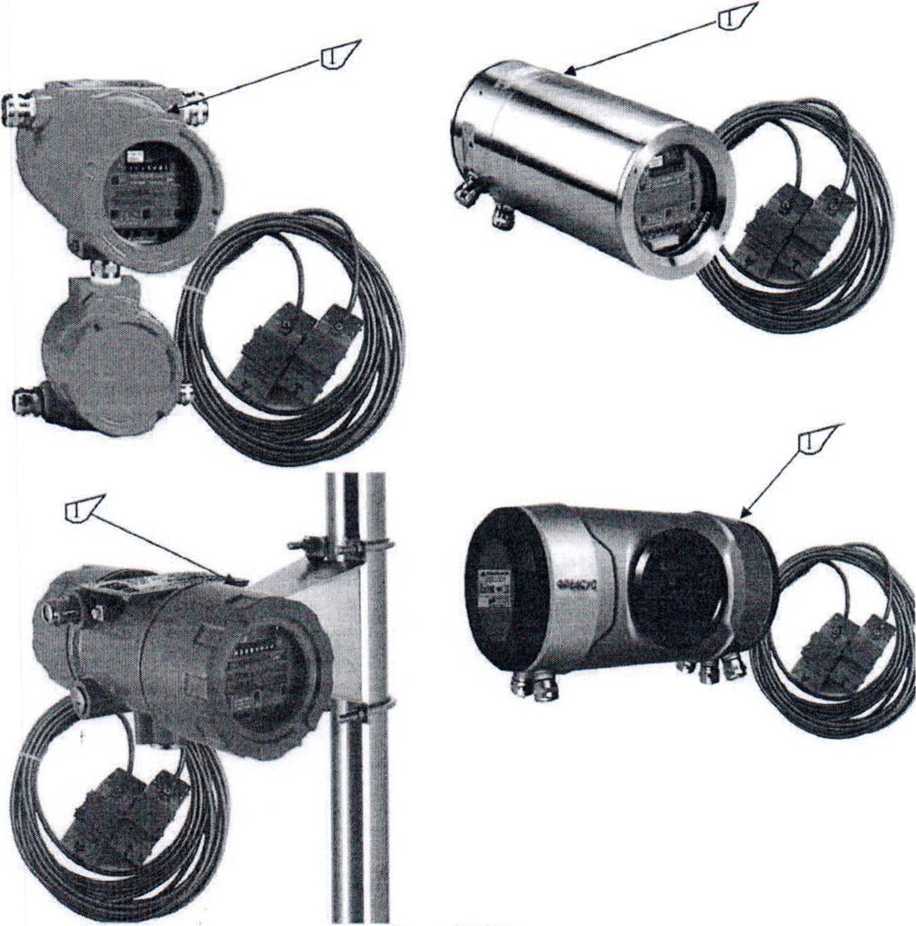

Серия 8ХХХ
Рисунок 1-Общий вид расходомеров ультразвуковых ФЛЕКСУС серий 4ХХ, 5ХХ. 6ХХ.
7ХХ, 8ХХХ
1 - место пломбирования
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - НО). ПО устанавливается в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано или прочитано через какой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во внутренней памяти и передача измеренных и вычисленных значений через интерфейсы связи.
Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО на метрологические характеристики.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и
Идентификационные данные программного обеспечения приведены в таблице 1.
|
Таблица 1 - Идентификационные данные программного обеспечения | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Clampon |
|
Номер версии (идентификационный номер) ПО |
6.01 и выше |
|
Цифровой идентификатор ПО |
закрыт производителем* |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
закрыт производителем* |
|
* контрольные суммы ПО недоступны в ходе эксплуатации СИ________ | |
Технические характеристики
Таблица 2 - Метрологические харак теристики ____
|
Наименование характеристики |
Значение для серии | |
|
4ХХ 5ХХ |
6ХХ 7ХХ 8ХХХ | |
|
Рабочий диапазон скорости потока, м/с - жидкость - газ |
от -25 до -0,01 и от +0,01 до +25 от -35 до -0.01 и от +0,01 до +35 | |
|
Диаметр условного прохода трубопровода, мм |
от 6 до 12000 | |
|
Диапазон измерений расхода. м3/ч |
от 2,83 Дум1№ Vmin' Ю ’’ до 2,83Думдх'‘Умлх‘ 10 J ДУМ1Ы, Думлх - минимальное и максимальное значение диаметра условного прохода трубопровода, мм; Vmin; Vmax - минимальное и максимальное значение скорости потока, м/с | |
|
11ределы допускаемой относительной погрешности при измерении расхода и объема жидкости, % |
±2 |
±(1,0 (0,5) п + 0,1/V) (для V<0,5 м/с) |
|
±(1,0 (0,5) °) (для V>0,5 м/с) V - значение средней скорости измеряемой среды, м/с | ||
|
±0,252) | ||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема газа в рабочих условиях,% |
- |
±2 (±1)п |
|
Примечание: 1 - по заказу; 2 - при поставке с измерительным участком, для скоростей потока >0,5 м/с | ||
Тас ща 3 - Основные технические
|
Наименование характеристики |
Значение для серии | ||||
|
4ХХ |
5ХХ |
6ХХ |
7XX |
8XXX | |
|
Напряжение питания переменного тока с частотой (50+ 1) Гц. В |
от 100 до 240 | ||||
|
Напряжение питания постоянного тока, В |
12 |
от 10,5 до 36 |
от 7.2 до 15 |
от 10,5 до 36 |
от 10.5 до 362) |
|
Потребляемая мощность. Вт, не более |
6 |
10 |
6 |
15 |
тг ©С |
|
Габаритные размеры (без измерительного участка) (длинна; ширина; высота), мм. не более |
273;247; 127 |
180;71;140 |
500; 400; 1901 |
280; 70; 200 |
349; 195; 292; 277; 188; 1783) |
|
Масса (без измерительного участка), кг, не более |
2,9 |
1.7 |
1.9 |
5.4 |
6; 8,52’ |
|
Диапазон температуры окружающего воздуха. °C |
от-10 до +502) |
от-10 до +602) |
от -40 до +602) | ||
|
Диапазон температуры измеряемой среды (жидкости, газа) (в зависимости от ультразвукового преобразователя), °C |
жидкость: от -40 до +100 |
жидкость: от -200 до +6004’ газ: от -55 до +200 | |||
|
Относите льная влажность окружающего воздуха. %, не более |
95 | ||||
|
Объем энергонезависимой памяти, количество измерений, не менее |
100000 | ||||
|
Маркировка взрывозащиты 1 |
2Ех nA пС [ic] ПС Т6/Т4 Gc Ex tb IIIC T100°C Db2) Il r ----------U—V |
2Ех nA пС [ic] ПС Т4 Gc Ex tb IIIC T120°CDb2’ no |
lExdclIB T4Gb lExdellB T6Gb lExdellC T4Gb lExdellC T6 Gb 1 Ex d e ia IIB T4 Gb 1 Ex d e ia ПС T4 Gb 1 Ex d e ia ПС T6 Gb lExde[ib] IIB T4 Gb | ||
|
Наименование характеристики |
Значение для серии | ||||
|
4ХХ |
5ХХ |
6ХХ |
7 XX |
8ХХХ | |
|
1 Ex d е [ib] ПС Т4 Gb Ex tb 1IIC Т100°С Db2) | |||||
|
Средний срок службы, лет |
16 | ||||
|
Средняя наработка на отказ, ч |
63000 | ||||
Примечание:
11 - размер указан с учетом транспортировочного чемодана
21 - в зависимости от модели
31 - исполнение в специальном стальном корпусе для морских зон
4)-с применением приспособления «волноводный инжектор» (Waveinjector®)
Знак ут верждения типа
наносится на боковую или заднюю панель электронного блока расходомера методом металлографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гасходомер ультразвуковой ФЛЕКСУС |
- |
1 шт. |
|
Комплект монтажный |
- |
1 экз. |
|
Транспортировочный чемодан |
- |
1 шт.1 |
|
Толщиномер |
- |
1 шт.1 |
|
Гуководсгво по эксплуатации |
ГВПД.407250.006 ГЭ |
1 экз. |
|
Методика поверки |
МП 2550-0319-2018 |
1 экз. |
|
Паспорт |
ГВПД.407250.006 ПС |
1 экз. |
Примечание:
1 - в зависимости от комплектации, по заказу
Поверка
осуществляется по документу МП 2550-0319-2018 «ГСП. Расходомеры ультразвуковые ФЛЕКСУС. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 20.08.2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда в соответствии с приказом Госстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера).
- рабочий эталон 2-го разряда в соответствии с приказом Госстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не менее, чем у расходомера с погрешностью не более 1/3 пределов допускаемой погрешности расходомера).
поверяемого поверяемого
- установка поверочная расходомерная 1-го разряда по ГОСТ Г 8.618-2014.,
Допускается применение аналогичных средств поверки, обеспечивающий метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке. \
С\ .ения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 8.618-2014 ГСП. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 26.51.6-006-44345622-2017. Расходомеры ультразвуковые ФЛЕКСУС. Технические условия
