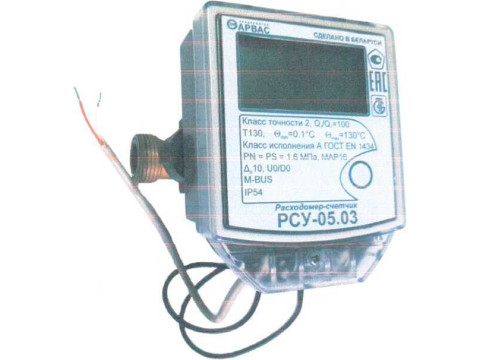

Расходомеры-счетчики ультразвуковые РСУ-05
| Номер в ГРСИ РФ: | РБ 03 07 7364 19 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | СООО "АРВАС", г. Минск |
|
Описание типа РБ 03 07 7364 19 [2020-04-13]
rb-03-07-7364-19_2020-04-13.pdf
|
Скачать |
Расходомеры - счетчики ультразвуковые РСУ - 05 (далее - расходомеры) предназначены для измерения расхода и (или) объема акустически проницаемых жидкостей (питьевой и технической воды, теплоносителя в системах жидкостного теплоснабжения) в системах учета, автоматического контроля и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 7364 19 |
| Наименование | Расходомеры-счетчики ультразвуковые РСУ-05 |
| Год регистрации | 2019 |
| Номер сертификата | 13089 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | СООО "АРВАС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АРВАС"
Адрес: ул. Парковая, 10, пос. Ратомка, 223035, Минский р-н
Контакты: т/ф: (017) 517-17-47, 517-17-72 / info@arvas.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2946-2020. |
Поверители
Скачать
|
Описание типа РБ 03 07 7364 19 [2020-04-13]
rb-03-07-7364-19_2020-04-13.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры - счетчики ультразвуковые РСУ - 05 (далее - расходомеры) предназначены для измерения расхода и (или) объема акустически проницаемых жидкостей (питьевой и технической воды, теплоносителя в системах жидкостного теплоснабжения) в системах учета, автоматического контроля и управления.
Область применения: промышленные предприятия и жилищно-коммунальное хозяйство.
Описание
Расходомеры состоят из ультразвукового первичного преобразователя расхода и электронного блока.
Принцип действия основан на измерении разности времени прохождения ультразвукового сигнала. Ультразвуковые сигналы излучаются сенсорами, установленными под углом к направлению потока, в обоих направлениях (вдоль и против потока измеряемой среды). На основании измеренных значений времени прохождения сигнала от излучателя к приемнику рассчитывается объемный расход и объем измеряемой жидкости.
Расходомеры выпускаются в следующих модификациях:
РСУ-05.03 - со встроенным жидкокристаллическим индикатором, таймером времени и архивом;
РСУ-05.05 - без жидкокристаллического индикатора.
Рабочая среда - акустически проницаемая жидкость с температурой от 0,1 °C до 130 °C.
В соответствии с ГОСТ ISO 4064-1 расходомеры относятся к счетчикам воды 2-го класса точности, а согласно ГОСТ EN 1434-1 могут использоваться в составе теплосчетчиков и соответствуют классу точности 2.
Расходомеры осуществляют измерение:
- объема жидкости, м3;
- среднего объемного расхода жидкости, м3/ч (только модификация РСУ-05.03);
- времени наработки, ч (только модификация РСУ-05.03).
Расходомеры соответствуют механическому классу М1 по ГОСТ EN 1434-1, классу исполнения по условиям окружающей среды В по ГОСТ ISO 4064-1 (А по ГОСТ EN 1434-1), классу по электромагнитной совместимости Е1 по ГОСТ ISO 4064-1.
Расходомеры поддерживают обмен информацией по интерфейсу M-Bus, с помощью которого осуществляется обмен информацией с внешними устройствами.
Питание расходомеров осуществляется от встроенной батареи с номинальной емкостью 2400 мА ч и напряжением 3,6 В. Встроенная батарея обеспечивает непрерывную работу расходомеров в течение 10 лет.
По заказу измерение объема и расхода должно производиться как при прямом, так и при обратном направлении движения жидкости.
Расходомеры модификации РСУ-05.03 сохраняют данные о результатах измерения в архиве. Глубина архива регистрируемых параметров:
- часовых данных - 1 440 записей;
- суточных данных - 365 записей;
- месячных данных- 36 записей;
- архив событий - 256 записей.

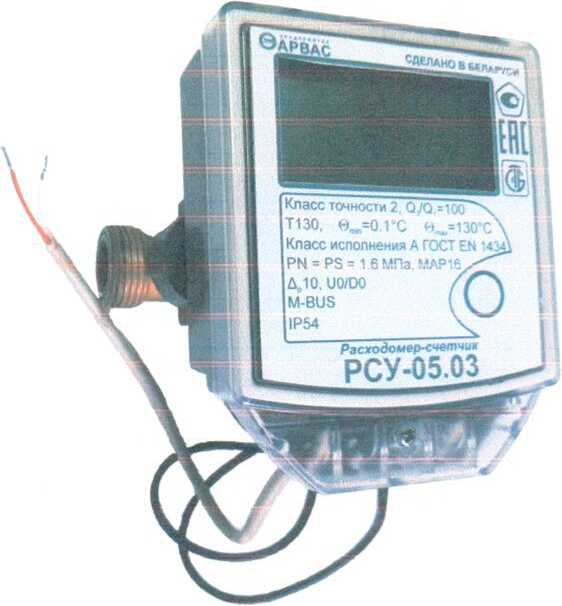

Внешний вид расходомеров приведен на рисунке 1.
Рисунок 1. Внешний вид расходомеров
Схема пломбировки расходомеров для защиты от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки приведена в приложении А к описанию типа.
Оттиск знака поверки наносится на мастику в пломбировочной чашке, установленной внутри корпуса расходомера. На лицевую панель расходомера наносится знак поверки в виде клейма-наклейки.
Госцдарсгаеняий реест \>упублио| Беларусь
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО). Идентификационные данные приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RSU-05_V_1_25_1_kp 3.hex |
|
Номер версии (идентификационный номер) ПО |
1.25.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
6В51А336 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 2. Таблица 2
|
Характеристика |
Значение |
|
Рабочее давление, МПа, не более |
1,6 |
|
Максимальная потеря давления при постоянном расходе, МПа, не более |
0,01 |
|
Диапазон измерений (преобразований) расходов, м3/ч |
см.таблицу 3 |
|
Пределы допускаемой относительной погрешности при измерении среднего объемного расхода и объема, а также при преобразовании измеренного значения объема в импульсный сигнал, %, в диапазоне расходов: - Qi< Q <02 - Q2 < Q < Q4 |
±3,0 ±2,0 |
|
Пределы допускаемой относительной погрешности при измерении времени, % |
±0,01 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре до 35 °C, % - атмосферное давление, кПа |
от +5 до +55 до 95 от 84 до 106,7 |
|
Номинальное напряжение батареи питания, В |
3,6 |
|
Класс чувствительности к возмущению потока по ГОСТ ISO 4064-1 (в зависимости от номинального диаметра): - для DN от 15 мм до 40 мм - для DN от 50 мм до 80 мм1) |
U0/D0 U3/D3 |
|
Температурный класс по ГОСТ ISO 4064-1 |
Т130 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP54, категория 2 |
|
Средняя наработка на отказ, ч, не менее |
80 000 |
|
Средний срок службы, лет, не менее |
15 |
|
Примечание 1> Для обеспечения метрологических характеристик расходо мого отрезка трубы до и после него, равному 1 *DN |
мера достаточно соблюдение пря- |
Диапазон измерений (преобразований) расходов приведен в таблице 3.
Таблица 3 _______________________________________________
|
Резьбовое соединение |
Номинальный диаметр DN, мм |
Минимальный расход, м3/ч цЦГОСТ EN 1434-1) Qi (ГОСТ ISO 4064-1) |
Переходный расход, м3/ч О2 (ГОСТ ISO 4064-1) |
Постоянный расход, м3/ч qP (ГОСТ EN 1434-1) Оз (ГОСТ ISO 4064-1) |
Максимальный расход, мэ/ч qs (ГОСТ EN 1434-1) Од (ГОСТ ISO 4064-1) |
|
G3/4 |
15 |
0,016 |
0,0256 |
1,6 |
2,0 |
|
G1 |
20 |
0,04 |
0,064 |
4,0 |
5,0 |
|
G1 1/4 |
25 |
0,063 |
0,10 |
6,3 |
7,875 |
|
G1 1/2 |
32 |
0,10 |
0,16 |
10,0 |
12,5 |
|
G2B |
40 |
0,16 |
0,256 |
16,0 |
20,0 |
|
- |
50 |
0,63 |
1,00 |
63,0 |
78,75 |
|
- |
80 |
1,60 |
2,56 |
160,0 |
200,0 |
|
Примечание Qi - наименьшее значение расхода, при котором погрешность расходомера не превышает максимальные допускаемые значения; Q2 - наибольшее значение расхода в интервале между постоянным и минимальным значениями расхода, при котором диапазон расхода разделяется на две области: верхнюю и нижнюю, каждая из которых характеризуется собственным значением границ максимальной допускаемой погрешности; Оз - наибольшее значение расхода в нормированных условиях эксплуатации, при котором расходомер работает в пределах максимальной допускаемой погрешности; Од - наибольшее значение расхода, при котором расходомер в течение короткого промежутка времени работает в пределах максимальной допускаемой погрешности, без ухудшения его метрологических характеристик, после чего возвращается к работе в соответствующих нормированных условиях эксплуатации; qi - минимальное значение расхода, выше которого расходомер должен функционировать без превышения максимальной допускаемой погрешности; qP - максимальное значение расхода, при котором расходомер должен непрерывно функционировать без превышения максимальной допускаемой погрешности; qs - максимальное значение расхода, при котором расходомер должен функционировать в течение коротких промежутков времени (менее 1 ч в сутки, менее 200 ч в год) без превышения максимальной допускаемой погрешности. | |||||
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель расходомеров методом офсетной печати или лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплект поставки расходомеров соответствует таблице 4. Таблица 4
|
Наименование и условное обозначение |
Количество, шт. |
Примечание |
|
Расходомер РСУ-05 |
1 |
В соответствии со спецификацией заказа |
|
Комплект монтажных частей |
1 | |
|
Расходомер РСУ-05. Паспорт |
1 экз. | |
|
Упаковка |
1 | |
|
Расходомеры-счетчики ультразвуковые РСУ-05. Методика поверки МРБ МП. 2946-2020 |
1 экз. |
В соответствии со спецификацией заказа |
[Государственный реестр 1 средств измерений / \ Республики Беларусь / \Для докумеггиу'
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ EN 1434-1-2018 "Теплосчетчики. Общие требования"
ГОСТ EN 1434-4-2018 "Теплосчетчики. Испытания с целью утверждения типа"
ГОСТ ISO 4064-1-2017 "Счетчики холодной и горячей воды. Метрологические и технические требования"
ГОСТ ISO 4064-2-2017 "Счетчики холодной и горячей воды. Методы испытаний"
ТУ BY 100082152.022-2019 "Расходомеры-счетчики ультразвуковые РСУ-05. Технические условия"
МРБ МП. 2946-2020 "Расходомеры-счетчики ультразвуковые РСУ-05. Методика поверки"
Заключение
Расходомеры-счетчики ультразвуковые РСУ-05 соответствуют требованиям ТУ BY 100082152.022-2019, ГОСТ ISO 4064-1-2017, ГОСТ EN 1434-1-2018, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР020 003 39001, действительна до 27.01.2025).
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь при использовании в составе теплосчетчиков - не более 48 месяцев при первичной поверке, не более 24 месяцев при периодической поверке.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь при использовании в качестве самостоятельного средства измерения - не более 48 месяцев для счетчиков с DN до 20 мм, не более 24 месяцев для счетчиков с DN свыше 20 мм.
Научно-исследовательский
центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
