Расходомеры-счетчики ультразвуковые OPTISONIC 3400

Номер в ГРСИ РФ:	РБ 03 07 5691 20
Раздел:	Средства измерений расхода и количества жидкости и газа [7]
Категория:	Расходомеры
Производитель / заявитель:	ООО "КРОНЕ-Автоматика", п. Верхняя Подстепановка, Самарская обл.

Скачать

	Описание типа РБ 03 07 5691 20 [2015-07-02] rb-03-07-5691-20_2015-07-02.pdf	Скачать
	Описание типа РБ 03 07 5691 20 [2020-05-05] rb-03-07-5691-20_2020-05-05.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Расходомеры-счётчики ультразвуковые OPTISONIC 3400 предназначены для измерений объёмного расхода и объёма жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 5691 20
Наименование	Расходомеры-счетчики ультразвуковые OPTISONIC 3400
Год регистрации	2020
Номер сертификата	13239
Дата регистрации	2020-02-27
Срок действия	2024-04-29
Получатель сертификата	ООО "КРОНЕ-Автоматика", п. Стромилово Самарской обл., Россия (RU)

Производитель / Заявитель

ООО "КРОНЕ-Автоматика"

Адрес: п. Стромилово Самарской обл., Волжский р-н, 443532

Контакты: тел.: +7 (846) 230-04-70, факс: +7 (846) 230-03-11

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Метрологическое обеспечение	Расходомеры-счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч и Ду до 150 мм (поверочная среда — вода). Временно, до создания собственной эталонной базы в Республике Беларусь, при значениях расхода жидкости свыше 1000 м^3/ч и Ду свыше 150 мм поверку расходомеров проводить имитационным методом при наличии диагностической системы SoundCheck.
Методика поверки	Поверка проводится по МП РТ 1849-2014 (согласована БелГИМ в 2015 г.).
Признание поверки	Первичная при выпуске из производства и периодическая (для необеспеченных исполнений): ООО "КРОНЕ-Автоматика" (номер реестра - №1522, шифр поверительного клейма - ВТП)(НТК №05-15).

Поверители

Скачать

	Описание типа РБ 03 07 5691 20 [2015-07-02] rb-03-07-5691-20_2015-07-02.pdf	Скачать
	Описание типа РБ 03 07 5691 20 [2020-05-05] rb-03-07-5691-20_2020-05-05.pdf	Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Поверка Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия расходомеров-счётчиков ультразвуковых OPTISONIC 3400 основан на измерении разности времени прохождения импульсов ультразвуковых колебаний по направлению движения потока жидкости и против него. Далее рассчитываются объёмный расход, массовый расход, скорость потока, скорость звука в жидкости и определят . направление потока.

Расходомеры-счётчики ультразвуковые OPTISONIC 3400 состоят из отрезка трубы с вмонтированными в него ультразвуковыми приёмо-передатчиками (первичный преобразователь расхода - ППР) и конвертора сигналов. Расходомеры-счётчп; ультразвуковые OPTISONIC 3400 производятся в компактном исполнении OPTISONIC 3400 С, когда конвертор сигналов крепится непосредственно на ППР и представляет собой моноблок, и в раздельном исполнении - OPTISONIC 3400 F, когда конвертор сигналов крепится отдельно и соединён с ППР кабелем длиной до 30 метров. Также есть расширенное температурное исполнение OPTISONIC 3400 F/XXT, криогенное испопг OPTISONIC 3400 F/LT, исполнение для высоковязких жидкостей OPTISONIC 3400 C/F HV и исполнение с обогревающим кожухом OPTISONIC 3400 C/F HJ.

Расходомеры-счётчики ультразвуковые OPTISONIC 3400 присоединяются к трубопроводу с помощью фланцев.

В расходомерах-счётчиках ультразвуковых OPTISONIC 3400 предусмотрена возможность измерения потока жидкости как в прямом, так и в обратном направлениях.

Расходомеры-счётчики ультразвуковые OPTISONIC 3400, в зависимости от исполнения, могут оснащаться аналоговым выходом (0...20)мА, частотным (импульсным) выходом, дискретным выходом, дискретным входом, аналоговым входом, интерфейсами Modbus RTU, HART, PROFIBUS и Foundation Fieldbus.

a) 6)

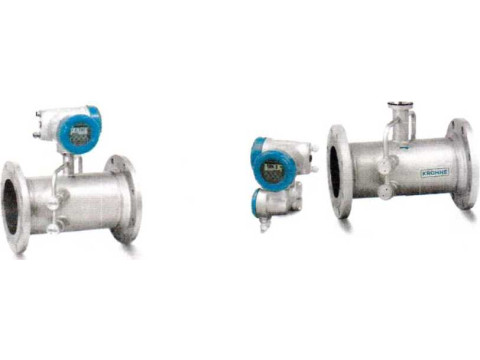

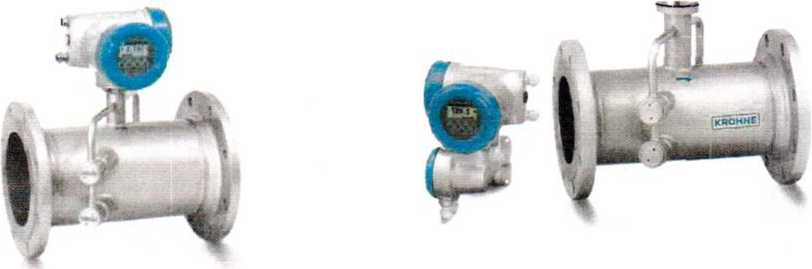

Рисунок I - Расходомеры-счётчики ультразвуковые: a) OPTISONIC 3400 С (компактное исполнение, 6) OPTISONIC 3400 F (раздельное исполнение).

Программное обеспечение

Внутреннее программное обеспечение (ПО) выполняет функции расчёта объёмного расхода, массового расхода, скорости потока, скорости звука в жидкости, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы.

Защита ПО расходомеров-счётчиков ультразвуковых OPTISONIC 3400 от непреднамеренных и преднамеренных изменений имеет уровень «С» в соответствии с МИ 3286-2010.

Таблица 1- Идентификационные данные программного обеспечения

Наименование ПО	Идентификационное наименование ПО	Номер версии ПО	Цифровой идентификатор ПО (контрольная сумма)	Алгоритм вычисления цифрового идентификатора ПО
Внутреннее ПО	CG360	З.Х.Х	-	-

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование параметра	Значение
Диаметр условный, мм	от 25 до 3000
Пределы допускаемой относительной погрешности измерений,% при скорости потока от 1,0 до 20,0 м/с 1' - при скорости потока от 0,5 до 20,0 м/с - при скорости потока от 0,25 до 0,5 м/с - при скорости потока от 0,125 до 0,25 м/с - при скорости потока от 0,06 до 0,125 м/с	±0,3 ±0,5 (±1,5; ±3,0; ±6,0)2) ±1,0 ±2,0 ±4,0
Пределы допускаемой относительной погрешности при поверке проливным методом в условиях эксплуатации на рабочей среде при скорости потока от 0,5 - 15 м/с, %	±0,3 3)
Максимальное содержание газа в жидкости (по объёму), %	<?
Максимальное содержание твердых частиц (по объёму), %	<5
Вязкость измеряемой среды, сСт, не более	1000
Давление измеряемой среды, МПа, не более	50
Температура измеряемой среды, °C: - OPTISONIC 3400 С - OPTISONIC 3400 F - OPTISONIC 3400 F ХХТ - OPTISONIC 3400 F LT	от минус 45 до плюс 140 от минус 45 до плюс 180 от минус 45 до плюс 250 от минус 200 до плюс 180
Степень защиты от пыли и влаги, обеспечиваемой оболочками	IP 66 / IP 67 / IP68

Продолжение таблицы 2

Напряжение электропитания, В:

- переменный ток

- постоянный ток

- переменный/постоянный ток

от 100 до 230 от 12 до 24 24

Потребляемая мощность: - переменный ток. В-А - постоянный ток, Вт

Температура окружающей среды, °C

от минус 50 до плюс 65 (для всех версий)

от минус 50 до плюс 70 (ППР F и F ХХТ версии)

Примечания

1. Специальное исполнение.

2. При поверке в условиях эксплуатации с использованием накладных ультразвуковых ■ расходомеров с ПГ ±0,5 %; ±1,0 %; ±2,0 % соответственно. При скорости потока 0,5 м/с и ниже поверка в условиях эксплуатации с использованием накладных ультразвуковых расходомеров не проводится.

3. Специальное исполнение. Изготавливается по заказу совместно с прямыми участками.

Знак утверждения типа

наносят на шильд электронного блока расходомера-счётчика ультразвукового OPTISONIC 3400 методом шелкографии и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Расходомер-счётчик ультразвуковой OPTISONIC 3400	1 шт.
Методика поверки МП РТ 1849-2014	1 шт.
Руководство по эксплуатации	1 шт.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации расходомеров-счётчиков ультразвуковых OPTISONIC 3400.

Поверка

осуществляется по документу МП РТ 1849-2014 «Расходомеры-счётчики ультразвуковые OPTISONIC 3400. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 23 мая 2014 г.

При поверке применяются следующие средства измерений:

- установка для поверки расходомеров, диапазон расходов в соответствии с диапазоном расходов поверяемого расходомера, ПГ ±0,15 %;

- частотомер электронно-счётный, диапазон частот от 5 до 10000 Гц, ПГ ±10’6 %;

миллиамперметр, диапазон измерений от 0 до 20 мА, ПГ ±0,01 %;

термометр, диапазон измерений от 15 °C до 30 °C, ПГ ±0,2 °C;

установка трубопоршневая 1 разряда (ТПУ), входящая в состав СИКН (стационарная) или передвижная (ЭПУ), в том числе компакт-прувер, ПТ воспроизводимой' объёма ±0,05 %.
