Трансформаторы тока измерительные серии СТ

Назначение

Трансформаторы тока измерительные серии СТ (далее - трансформаторы) предназначены для преобразования и передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока номинальной частотой 50 Гц.

Применяются в распределительных установках высокого напряжения, схемах измерения и учета электроэнергии.

Описание

Трансформаторы тока измерительные серии СТ являются однофазными трансформаторами с литой изоляцией, выполненной из эпоксидного компаунда.

Трансформаторы выполнены в следующих модификациях и исполнениях: CTS12, CTS12L, CTS12SW, CTS12LW, CTS12.09L, CTS 25, CTS 25Sch, CTS 25.SW, CTS 25х, CTS 25xSch, CTS 38, CTS 38х, CTS 38xSch, CTS 38.41 W, CTT 25, CTB 25, CTO 15, CTSO 25, CTSO 38, CTSO 38L, отличающихся конструкцией крепления в высоковольтную ячейку, количеством обмоток, климатическим исполнением, габаритными размерами и массой. Первичная обмотка трансформаторов может быть одновитковой, либо многовитковой. Вторичная обмотка намотана на магнитный сердечник из ориентированных пластин, изготовленных из сплава никеля, железа и меди.

Количество сердечников - от 1 до 3.

Выводы первичной обмотки расположены в верхней части корпуса в виде прямоугольных контактных площадок с болтовым креплением. Выводы вторичных обмоток расположены в основании трансформаторов и закрываются съемной крышкой. Основание трансформатора имеет возможность крепления трансформатора на месте эксплуатации.

Внешний вид трансформаторов приведен на рисунках 1, 2, 3.

Место нанесения знака поверки клейма-наклейки указано в приложении А.

CTS12

CTS12L

CTS12SW                               CTS12LW

CTS12.09L

CTS 25

CTS 25Sch

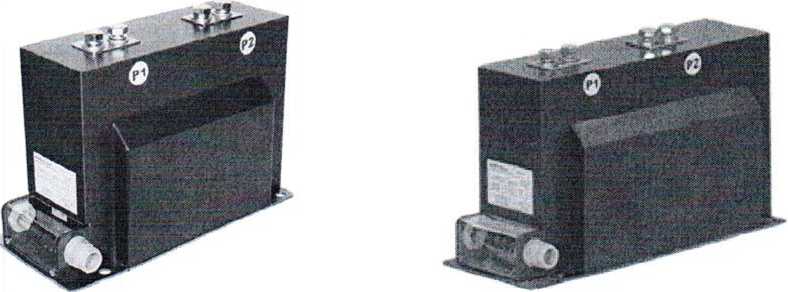

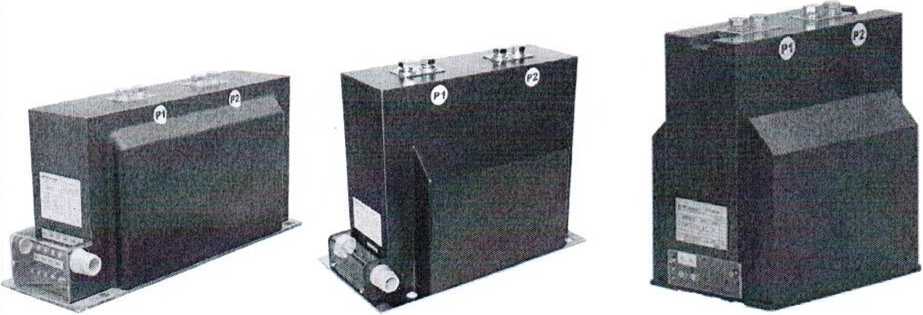

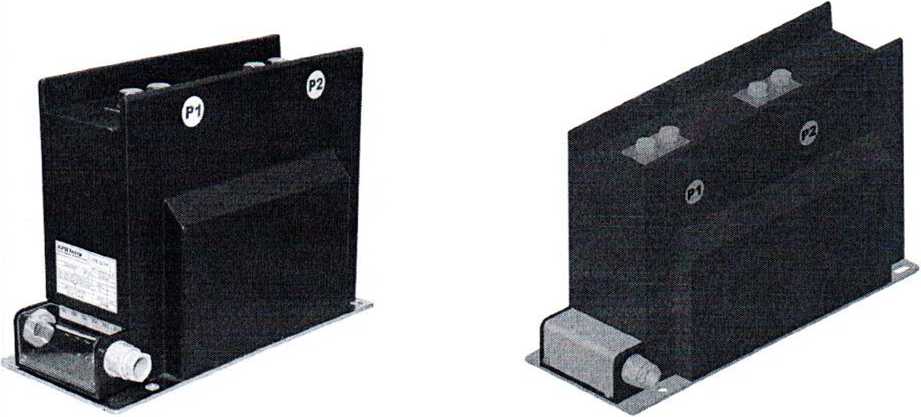

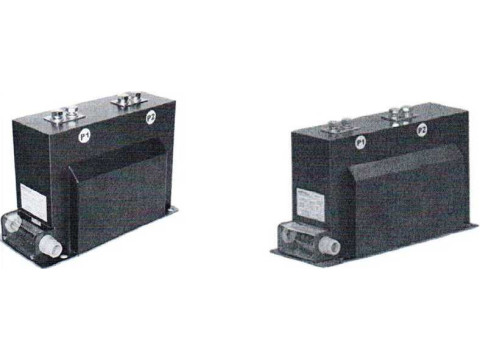

Рис. 1 - Внешний вид трансформаторов тока измерительных серии СТ (CTS12, CTS12L, CTS12SW, CTS12LW, CTS12.09L, CTS 25, CTS 25Sch)

CTS 38.41W

CTT25

CTB25

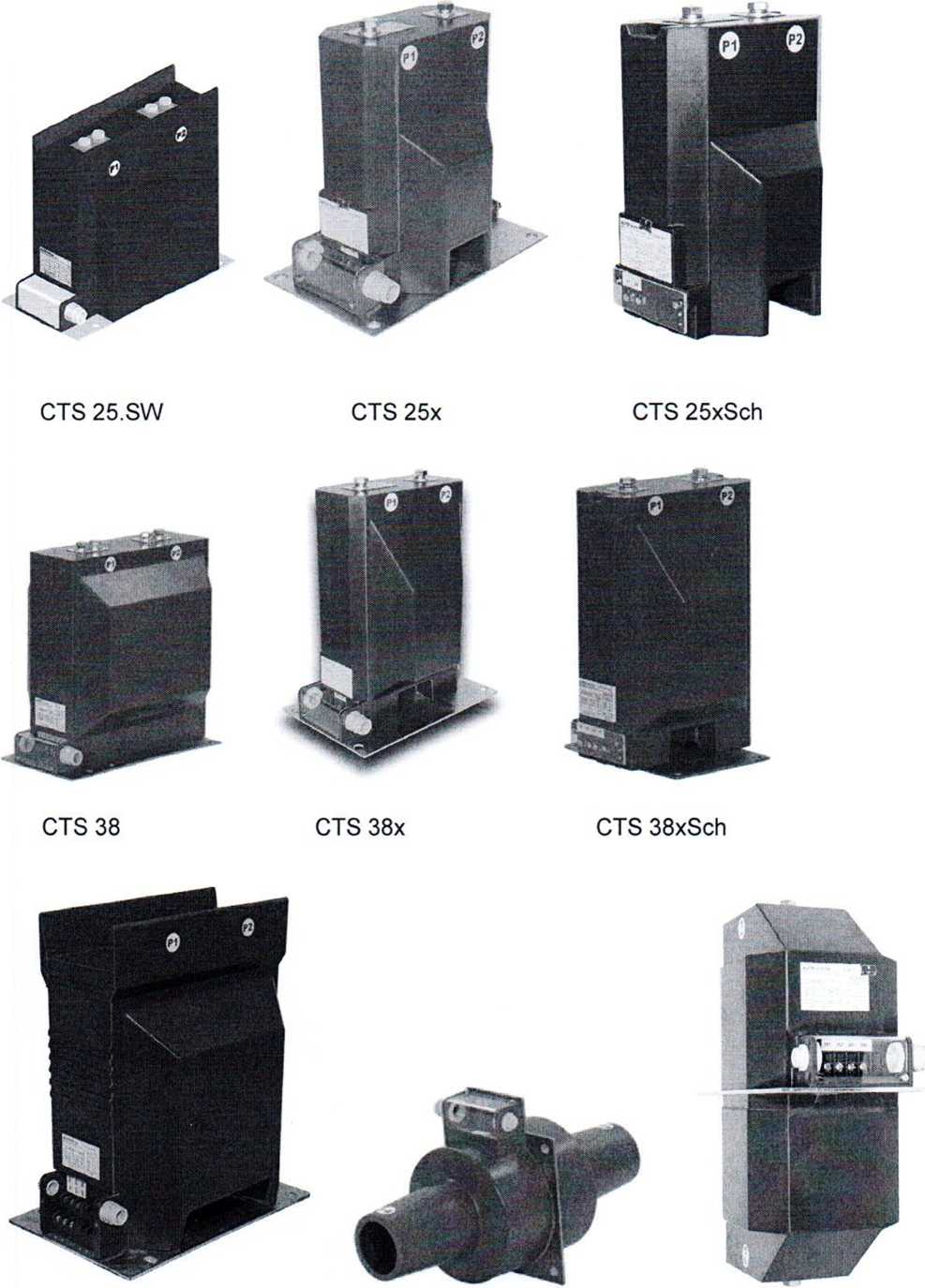

Рис. 2 - Внешний вид трансформаторов тока измерительных серии СТ (CTS 25.SW, CTS 25х, CTS 25xSch, CTS 38, CTS 38х, CTS 38xSch, CTS 38.41W, CTT 25, CTB 25)

4L Z. /

СТО 15

CTSO 25, CTSO 38

CTSO 38L

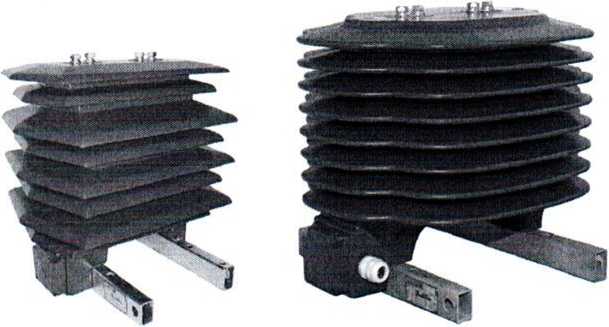

Рис. 3 - Внешний вид трансформаторов тока измерительных серии СТ (СТО 15, CTSO 25, CTSO 38, CTSO 38L)

Пример обозначения трансформаторов тока измерительных серии СТ:

Обозначение для трансформаторов тока, устанавливаемого в ячейки Schneider Electric; Обозначение для трансформаторов по длине (L- длинная версия, SW- с бортиком короткая версия, LW - с бортиком длинная версия, X - высокая версия с уменьшенной длиной, 41W- с бортиком 41 мм, 09.L -экстра длинная версия);

Номинальное рабочее напряжение, кВ; Обозначение для трансформаторов тока наружного исполнения;

Обозначение трансформатора тока по классификатору фирмы: S - опорный;

В - вводной; Т - проходной; Трансформатор тока

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классы точности по ГОСТ 7746-2015,

ГОСТ IEC 60044-1-2012, ГОСТ IEC 61869-1-2015:

- обмотки для измерений

- обмотки для защиты

0,2; 0,2S; 0,5; 0,5 S; 1,0; 3,0;

5Р; ЮР

Номинальное (максимальное) рабочее напряжение, кВ

- CTS12, CTS12L, CTS12SW, CTS12LW, CTS12.09L                 10 (12)

-СТОЮ                                             10(24)

- CTS 25, CTS 25Sch, CTS 25.SW, CTS 25х, CTS 25xSch             20 (25)

- CTS 38, CTS 38х, CTS 38xSch, CTS 38.41W                      35 (40,5)

- CTT 25, CTB 25, CTSO 25                                       24 (25)

- CTSO 38, CTSO 38L                                           35 (40,5)

Номинальная частота, Гц                                        50

Номинальный первичный ток 11нОм, А

-CTS12

- CTS12L, CTS12LW, CTS12.09L

- CTS12SW, CTS 25, CTS 25.SW, CTSO 38

- CTS 25Sch, CTB 25

- CTS 25x, CTS 25xSch, CTS 38x, CTS 38xSch, CTO 15, CTSO 25

- CTS 38, CTS 38.41W

- CTT 25

- CTSO 38L

Номинальный вторичный ток, 12ном, А

5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 1600; 2000; 3000.

5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 1600.

5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 1600;

2000.

5; 10; 15; 20; 30; 40; 50; 75; 80;

100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200.

5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600.

5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750;

800; 1000; 1200; 1500; 1600; 2000.

100; 150; 200; 300; 400; 500; 600;

750; 800; 1000; 1200; 1500; 1600; 2000.

5; 10; 15; 20; 30; 40; 50; 75; 80; 100;

150; 200; 300; 400; 500; 600; 750

1; 5

Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ср =0,8, ВА - CTS12, CTS12L, CTS12SW

- CTS12.09L, CTS12LW, CTS 25, CTS 25Sch,

CTS 25.SW, CTS 25х, CTS 25xSch,CTS 38, CTS 38x, CTS 38xSch, CTS 38.41 W, CTT 25, CTB 25. CTO 15, CTSO 38, CTSO 38L, CTSO 25

Номинальная вторичная нагрузка

(с коэффициентом мощности cos ср=1,0), В А: -CTS12, CTS12L, CTS12SW

- CTS12.09L, CTS12LW, CTS 25, CTS 25Sch, CTS 25.SW, CTS 25х, CTS 25xSch, CTS 38, CTS 38x, CTS 38xSch, CTS 38.41 W, CTT 25, CTB 25, CTO 15, CTSO 38, CTSO 38L, CTSO 25

Коэффициент безопасности вторичных обмоток для измерений

Количество вторичных обмоток

Рабочие условия эксплуатации для трансформаторов CTS12, CTS12L, CTS12SW, CTS12LW, CTS12.09L, CTS 25, CTS 25Sch, CTS 25.SW, CTS 25х, CTS 25xSch, CTS 38, CTS 38x, CTS 38xSch, CTS 38.41W, CTT 25, CTB 25:

- температура окружающего воздуха, °C

- относительная влажность, %

Рабочие условия эксплуатации для трансформаторов СТО 15, CTSO 38:

- температура окружающего воздуха, °C

- относительная влажность, %

Рабочие условия эксплуатации для трансформаторов CTSO 38L, CTSO 25:

- температура окружающего воздуха, °C

- относительная влажность, %

Срок службы, лет, не менее

3; 5; 10; 15; 20; 25; 30; 40; 50; 60

5; 10; 15; 20; 25; 30; 40; 50; 60

2,5; 5

5

5; 10

от 1 до 3

от минус 5 °C до плюс 40 °C до 95 % при температуре 35 °C

от минус 45 °C до плюс 40 °C до 95 % при температуре 35 °C

от минус 45 °C до плюс 55 °C до 95 % при температуре 35 °C

30

Габаритные размеры, мм, не более

Знак утверждения типа

Знак утверждения типа наносят на эксплуатационную документацию методом типографической печати.

Комплектность

В комплект поставки входит:

Примечание: « * » поставляется по согласованию с заказчиком.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 7746-2015         "Трансформаторы тока. Общие технические условия";

ГОСТ IEC 60044-1-2012 "Трансформаторы измерительные.

Часть 1. Трансформаторы тока";

ГОСТ IEC 61869-1-2015 "Трансформаторы измерительные. Часть 1.

Общие требования";

ГОСТ 8.217-2011          "Трансформаторы тока. Методика поверки";

Техническая документация фирмы "КРВ Intra s.r.o." (Чешская Республика).

Заключение

Трансформаторы тока измерительные серии СТ соответствуют требованиям ГОСТ 7746-2015, ГОСТ IEC 60044-1-2012, ГОСТ IEC 61869-1-2015, и технической документации фирмы " КРВ Intra s.r.o." (Чешская Республика).

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии Республики Беларусь - не более 48 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

Адрес: г. Минск, Старовиленский тракт, 93 тел. +375 017 334-98-13.

Аттестат аккредитации № BY/112 1.0025
