Комплексы программно-технические "REGION-gaz"

Назначение

Комплексы программно-техниче ны для измерения давления в линию агностирования оборудования объек ления технического состояния осное ренных параметров в информационн

КПТ применяются при прове; технического состояния техноло! ; делительной сети.

КПТ предназначены для при] ственных объектах (газорегулято{

Описание

КПТ представляют собой сов диализированного программного

В состав КПТ входят:

- комплекс измерительный, с электронного, размещенных в 1Ех ia ПВ ТЗ Gb X / II Gb с ТЗ X;

- комплект вспомогательный шлангов с быстроразъемными сс размещенных в алюминиевом кей

- специализированный планше программным обеспечением «REG

- специализированное программ Примечание - к применению кировкой взрывозащиты не хуже

ловиям ТУ BY 390171150.012-2017 Общества ю «Научно-производственный центр «Евро-р»), Республика Беларусь.

ПРИМЕНЕНИЯ

ские «REGION-gaz» (далее - КПТ), предназначе-с редуцирования давления газа и технического дитов газораспределительной сети, с целью опреде-!ных технологических устройств и передачи изме-о-аналитическую систему верхнего уровня.

1ении функциональных испытаний и контроле ического оборудования объектов газораспре-

иенения на потенциально опасных производ-)ные пункты и установки).

окупность измерительного оборудования, спе-эбеспечения и вспомогательных устройств.

остоящий из пневматической части и модуля алюминиевом кейсе №1 с Ех-маркировкой

, состоящий из комплекта соединительных ^единениями и комплекта монтажных частей, се №2 - без Ех-маркировки;

тный компьютер (далее - ПК) с установленным ION-gaz» с Ех-маркировкой 2Ех ic ПС Т4 Gc X.

ное обеспечение (далее - СПО) «REGION^fSzi^^iN допускаются планшетные компьютеры <Wap\‘ V /казанной.                           В             ,

лист 1 из 7

Питание модуля электронного осуществляется от встроенного перезаряжаемого элемента питания напряжением 3,6 В, обеспечивающего непрерывную работу комплекса в течение не менее 48 ч.

Связь модуля электронного с ПК обеспечивается посредством беспроводного радио-интерфейса Bluetooth LE.

Передача накопленных в ПК данных в диспетчерский аналитический комплекс возможна посредством протокола TCP/IP по беспроводным каналам, а также с помощью стандартного Flash-накопителя.

Принцип действия КПТ основан на преобразовании избыточного давления в электрический аналоговый сигнал, поступающий в модуль электронный, и преобразующийся в радиосигнал, затем передающийся посредством беспроводного радио-интерфейса Bluetooth LE на ПК.

На лицевой панели комплекса измерительного расположены следующие элементы:

- кнопки и рычаги управления режимами работы КПТ;

- разъем для подключения провода питания и интерфейса;

- индикатор режимов работы КПТ;

- разъемы для подключения быстроразъемных соединений.

Защита от несанкционированного доступа обеспечивается установкой чашки-пломбы в левой нижней части лицевой панели комплекса измерительного.

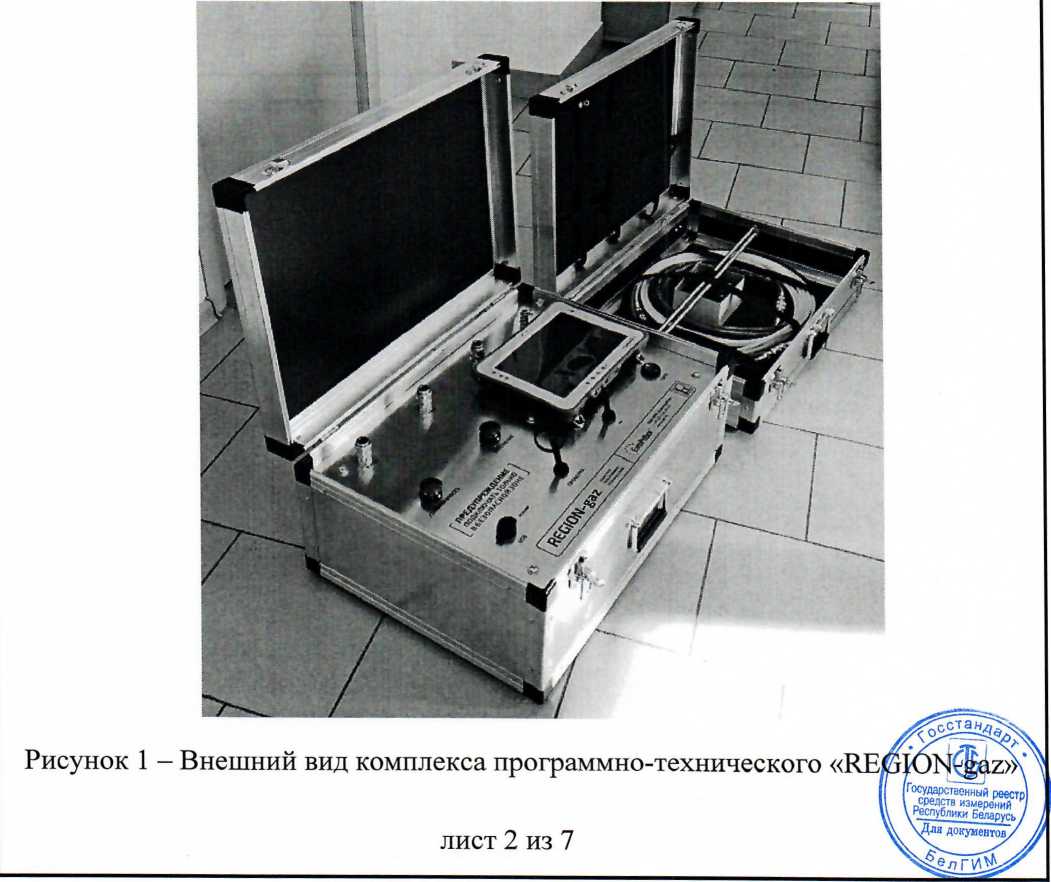

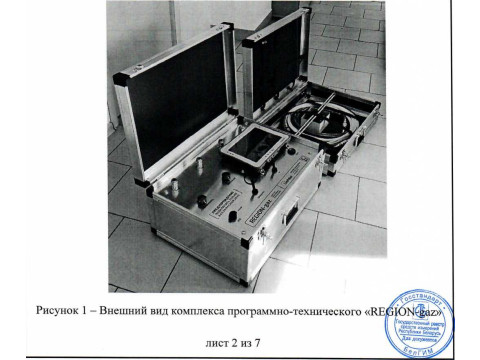

Внешний вид КПТ и его составных частей приведен на рисунках 1 и 2.

Схема пломбировки комплекса измерительного приведена на рисунке 3.

Описание типа средств измерений

а)

б)                                       в)

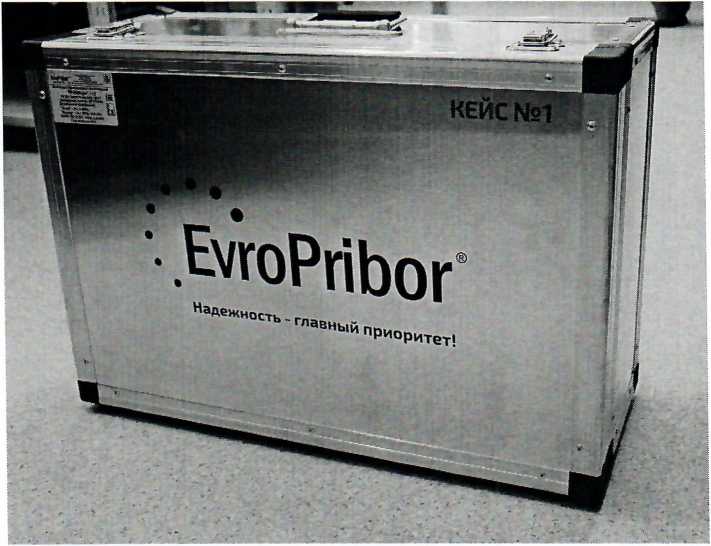

а) внешний вид комплекса измерительного (кейс №1);

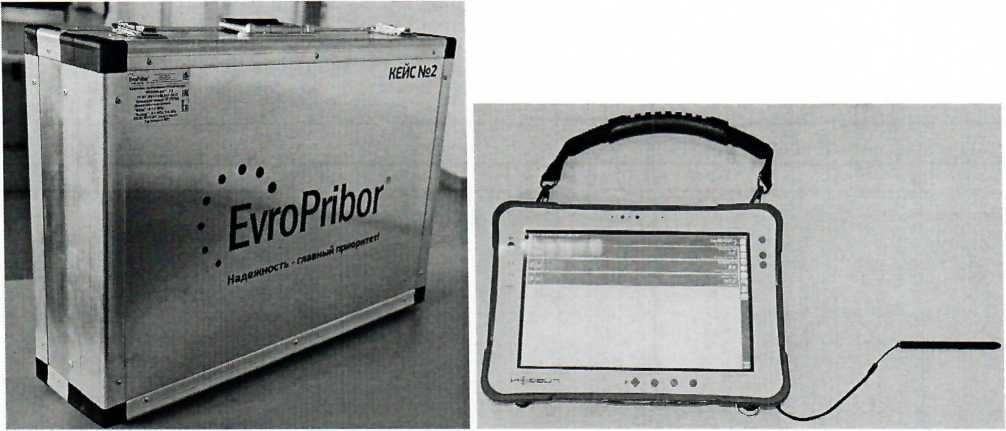

б) внешний вид комплекта вспомогательного (кейс №2);

в) внешний вид специализированного планшетного компьютера (может отличаться от приведенного на рисунке).

Рисунок 2 - Внешний вид составных частей комплекса программнотехнического «REGION-gaz»

'Государственный реесто! р2ед2та измерений \ Республики Беларусь / \Для документов/

Описание типа средств измерений

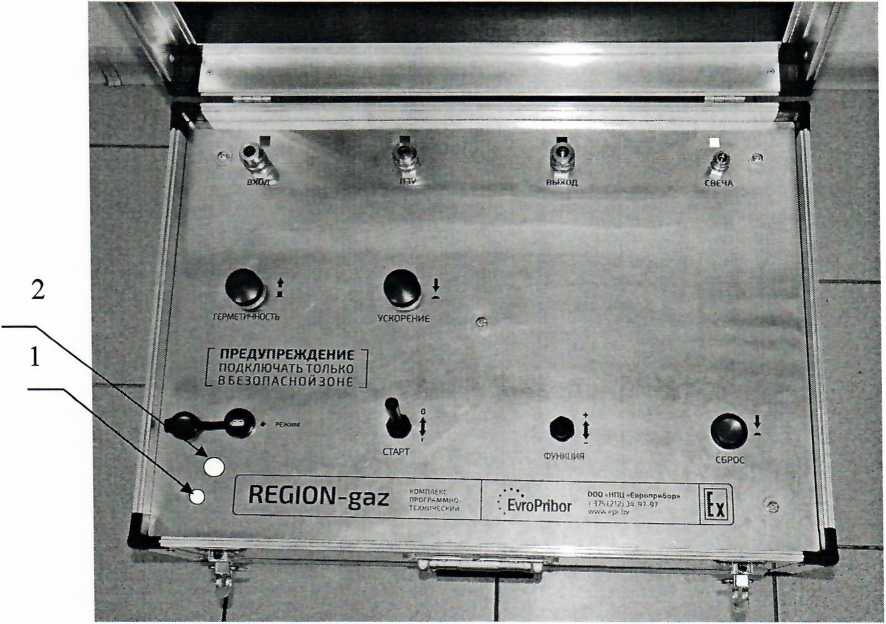

1 - место установки чашки-пломбы, обеспечивающей защиту от несанкционированного доступа;

2 - место нанесения клейма - наклейки поверителя.

Рисунок 3 - Схема пломбировки комплекса измерительного (кейс №1)

Описание типа средств измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Основные метрологические характеристики измерительных каналов КПТ приведены в таблице 1.

Таблица 1

2 Пределы допускаемой дополнительной погрешности комплекса, вызванной изменением температуры окружающей среды от нормальной до любой температуры в диапазоне рабочих температур на каждые 10 °C не более предела основной погрешности.

3 Питание комплекса измерительного осуществляется от встроенного перезаряжаемого элемента питания с номинальным напряжением 3,6 В и емкостью не менее 1000 мА-ч. Питание ПК осуществляется в соответствии с ТИПА на него.

4 КПТ устойчивы к воздействию температуры окружающего воздуха в диапазоне от минус 10 °C до плюс 50 °C при уровне относительной влажности 95 % при 35 °C (без образования конденсата) и атмосферном давлении от 84 до 106,7 кПа на высоте до 1000 м над уровнем моря.

5 КПТ прочны к воздействию синусоидальных вибраций в диапазоне частот от 10 до 55 Гц с постоянной амплитудой смещения 0,35 мм.

6 Степень защиты комплекса измерительного по ГОСТ 14254 в открытом виде - IP 44, в закрытом виде - IP 55.

7 Масса КПТ:

- комплекс измерительный не более 25 кг;

- комплект вспомогательный не более 20 кг.

8 Габаритные размеры КПТ не более:

- комплекс измерительный: 660x480x300 мм;

- комплект вспомогательный: 660x480x180 мм.

9 КПТ являются прочными и герметичными к воздействию испытательного давления, равного 125 % верхнего предела измерений по каждому каналу.

10 Законодательно контролируемая часть программного обеспечения КПТ сосредоточена во встроенном электронном модуле комплекса. Идентификационные параметры ее передаются наряду с другими данными по беспроводному интерфейсу и четко идентифицируются на экране ПК. Эта часть программы обеспечена средствами предотвращения от случайного неправильного применения и защищена от мошенничества. Уровень безопасности по СТБ OIML D 31 -1.

Параметры законодательно контролируемой части ПО соответствуют параметрам, указанным в таблице 2.

Таблица 2

11 КПТ в транспортной таре выдерживают воздействие температуры окружающего воздуха от минус 30 °C до плюс 50 °C.

12 КПТ в транспортной таре выдерживают воздействие влажности окружающего воздуха 95 % при 35 °C (без конденсации влаги).

13 КПТ в транспортной таре прочные к воздействию вибрации в диапазоне частот от 10 до 55 Гц амплитудой смещения 0,35 мм.

14 Средняя наработка на отказ не менее 50000 ч.

15 Средний срок службы не менее 12 лет.

Знак утверждения типа

Знак утверждения типа наносится на этикетку КПТ, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность поставки соответствует таблице 3.

Таблица 3

Описание типа средств измерений

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

1 ТУ BY 390171150.012-2017 «Комплексы программно-технические «REGION-gaz». Технические условия».

2 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

3 ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

4 МРБ МП. 2737-2017 «СОЕЙ РБ. Комплексы программно-технические «REGION-gaz». Методика поверки», утверждена РУП «Витебский ЦСМС».

Заключение

Комплексы программно-технические «REGION-gaz» соответствуют требованиям технических условий ТУ BY 390171150.012-2017, ТР ТС 012/2011, ТРТС 020/2011.

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»),

ул. Б. Хмельницкого, 20, 210015, г. Витебск.

Тел./факс (0212) 42-68-04

Аттестат аккредитации № BY /112 02.6.0.0003.
