Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 2300
| Номер в ГРСИ РФ: | РБ 03 23 6294 17 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 23 6294 17 [2018-01-16]
rb-03-23-6294-17_2018-01-16.pdf
|
Скачать |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 2300 (далее - комплексы) предназначены для преобразования унифицированных электрических сигналов от датчиков вибрации, частоты вращения в значения измеряемой величины и выдачу управляющих сигналов в автоматизированные системы управления технологическими процессами (далее - АСУТП).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 6294 17 |
| Наименование | Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 2300 |
| Год регистрации | 2017 |
| Номер сертификата | 11095 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2727-2017. |
Поверители
Скачать
|
Описание типа РБ 03 23 6294 17 [2018-01-16]
rb-03-23-6294-17_2018-01-16.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 2300 (далее - комплексы) предназначены для преобразования унифицированных электрических сигналов от датчиков вибрации, частоты вращения в значения измеряемой величины и выдачу управляющих сигналов в автоматизированные системы управления технологическими процессами (далее - АСУТП).
Область применения - различные области деятельности, где используются агрегаты роторного типа (газовые, паровые, гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Описание
Принцип работы комплекса основан на аналогово-цифровом преобразовании электрических сигналов от датчиков в значения измеряемых величин, сравнении их с программируемыми пользователем пороговыми значениями (уставками), и выдачу управляющих сигналов в АСУТП.
Комплексы представляют собой электронные устройства с двумя измерительными каналами для подключения датчиков вибрации и одного канала для подключения датчиков перемещения токовихревых или магнитных.
Комплексы выпускаются в двух вариантах исполнения: комплекс 2300/20 оснащен двумя выходами 4-20 мА, комплекс 2300/25 поддерживает линейный интерфейс Trendmaster SPA.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.

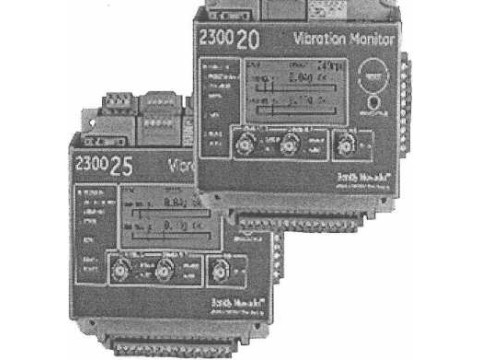

Внешний вид комплексов представлен на Рисунке 1.
Комплексы имеют встроенное и внешнее программное обеспечение (далее - ПО). Идентификационные данные ПО приведены в таблице 1.
Встроенное ПО комплексов предназначено для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.

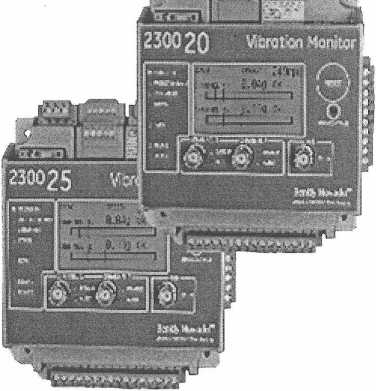

Рисунок 1 - Внешний вид комплексов
Внешнее ПО System 1, устанавливаемое на персональный компьютер, позволяет осуществлять удаленный мониторинг работы оборудования, конфигурировать комплекс для выдачи управляющих сигналов, а также регистрировать и сохранять результаты измерений.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
Внешнее |
System 1 |
6.1 |
|
Встроенное |
Микропрограмма |
4.0 |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплексов приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |
|
2300/20 |
2300/25 | |
|
1 |
2 |
3 |
|
Диапазон измерений напряжения постоянного тока, В |
от минус 24 до 0 | |
|
Диапазон измерений напряжения переменного тока (пик-пик), В |
от 0 до 14 | |
|
Диапазон рабочих частот, Гц |
от 0,2 до 20 000 | |
|
Неравномерность амплитудно-частотной характеристики, %, не более: - в диапазоне частот от 20 до 2000 Гц - в диапазоне частот от 10 до 3000 Гц |
±5 |
±5 ±5 (деа^цтерфейсу /f^SW^SPA) |
истов 5
\ДлЯ докумет™/ If
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Пределы допускаемой приведенной погрешности комплексов при измерении напряжения переменного тока (на частоте 100 Гц), % |
±1 | |
|
Пределы допускаемой приведенной погрешности комплексов при измерении напряжения постоянного тока, % |
±1 | |
|
Диапазон измерений скорости вращения, об/мин |
от 60 до 120000 | |
|
Пределы допускаемой приведенной погрешности комплексов при измерении скорости вращения, % |
±1 | |
|
Количество аналоговых выходных токовых сигналов |
2 |
- |
|
Диапазон аналоговых выходных токовых сигналов, мА |
от 4 до 20 |
- |
|
Пределы допускаемой приведенной погрешности аналогового выходного токового сигнала, % |
±1 |
- |
|
Диапазон напряжений питания от источника постоянного тока, В |
от 18 до 36 | |
|
Максимальная потребляемая мощность, Вт |
7,5 | |
|
Диапазон рабочих температур, °C |
от минус 30 до 65 | |
|
Относительная влажность в условиях эксплуатации, %, не более |
95 | |
|
Габаритные размеры, мм, не более |
127x127x76,2 | |
|
Масса, кг, не более |
1,03 | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки комплексов определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация комплексов:
|
- комплекс - руководство по эксплуатации совмещенное с паспортом - методика поверки |
-1 шт.; -1 экз.; -1 экз. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МРБ МП.2727-2017 "Комплексы измерительно-вычислительные для мониторинга работающих механизмов серий 3500, 2300, Trendmaster DSM, vbOnline Pro. Комплексы измерительно-вычислительные вибрационного контроля и защиты серии 3701. Методика поверки".
станка
[государственный реестр| || измерений I I
\ Республики Беларусь/ I!
\ Ддя документов/ /!
ч ^Дист^ЦТиетгов 5
Заключение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии 2300 соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 004/2011, TP ТС 020/2011 (декларации соответствия № ТС N RU Д-US.AB72.B.02210 до 14.12.2019, № ТС N RU fl-US.AB72.B.O2211 до 14.12.2019), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-US.rBO8.B.O1418 до 26.11.2020).
Межповерочный интервал - не более 12 месяцев, для комплексов, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
