Установки для калибровки датчиков перемещения токовихревых серии ТК-3
| Номер в ГРСИ РФ: | РБ 03 99 6297 17 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Категория: | Датчики перемещений |
| Производитель / заявитель: | "Bently Nevada, LLC", США |
|
Описание типа РБ 03 99 6297 17 [2018-01-16]
rb-03-99-6297-17_2018-01-16.pdf
|
Скачать |
Установки для калибровки датчиков перемещения токовихревых серии ТК-3 (далее - установки) предназначены для воспроизведения осевого перемещения, а также радиального виброперемещения и частоты вращения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 6297 17 |
| Наименование | Установки для калибровки датчиков перемещения токовихревых серии ТК-3 |
| Год регистрации | 2017 |
| Номер сертификата | 11098 |
| Дата регистрации | 2017-05-30 |
| Срок действия | 2022-05-30 |
| Получатель сертификата | фирма "Bently Nevada, LLC", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Bently Nevada, LLC"
Адрес: 1631 Bently Parkway South Minden, NV 89423
Контакты: Телефон: 17757823611,18002275514, Факс: 1775215 2876
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2722-2017. |
Поверители
Скачать
|
Описание типа РБ 03 99 6297 17 [2018-01-16]
rb-03-99-6297-17_2018-01-16.pdf
|
Скачать |
Описание типа
Назначение
Установки для калибровки датчиков перемещения токовихревых серии ТК-3 (далее - установки) предназначены для воспроизведения осевого перемещения, а также радиального виброперемещения и частоты вращения.
Область применения - поверочные и калибровочные лаборатории.
Описание
Принцип работы установок состоит в воспроизведении значения радиального виброперемещения и частоты вращения при помощи вращающегося стального диска, закрепленного под углом 1,5 градуса на вертикальной оси и имеющего риску на торце. Осевое перемещение воспроизводится при помощи приспособления с микрометрической головкой, входящего в комплект установки.
Установки имеют два варианта исполнений - ТК-Зе и ТК-Зд. Стальной диск, закрепленный под углом 1,5 градуса на вертикальной оси, приводится во вращательное движение для ТК-Зе с помощью электромотора с регулируемой частотой вращения, для ТК-Зд - с помощью источника сжатого воздуха. Над стальным диском устанавливается проверяемый преобразователь перемещения токовихревой.
Установки конструктивно помещены в корпус, выполненный из ударопрочной пластмассы. В комплект входит набор стальных дисков (мишеней), сделанных из различных марок стали, однотипных исследуемым механизмам.
Схема с указанием мест нанесения поверительного клейма-наклейки приведена в приложении А к описанию типа.
Внешний вид установок представлен на Рисунке 1.
л»
г?

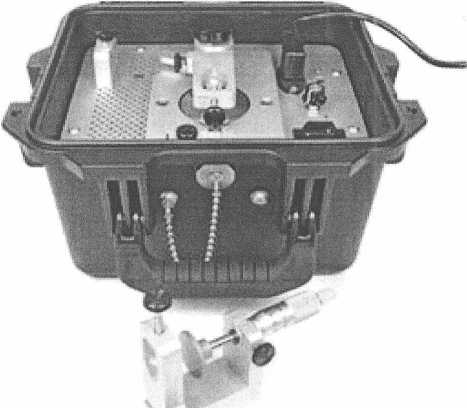

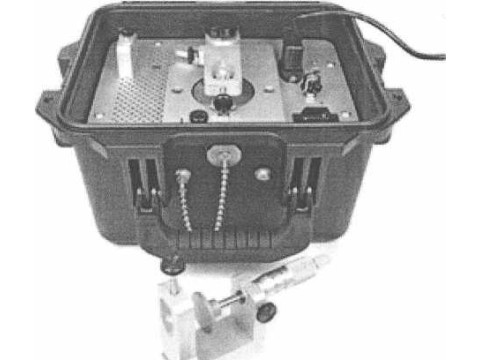

Рисунок 1 - Внешний вид установок
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики установок приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон воспроизведений виброперемещения (пик-пик), мкм* |
от 50 до 254 |
|
Диапазон воспроизведений осевого перемещения, мм |
от 0 до 25,4 |
|
Пределы допускаемой абсолютной погрешности установки при воспроизведении осевого перемещения, мкм |
±5 |
|
Диапазон воспроизведений частоты вращения, об/мин |
от 0 до 5000 |
|
Пределы допускаемой абсолютной погрешности установки при воспроизведении максимальной частоты вращения, об/мин |
±1000 |
|
Диапазон напряжений питания от сети переменного тока (для ТК-Зе), В |
от 190 до 250 (от 95 до 125) |
|
Диапазон частот напряжения питания от сети переменного тока (для ТК-Зе), Гц |
от 50 до 60 |
|
Максимальное давление сжатого воздуха (для пневматического питания ТК-Зд), кПа |
620 |
|
Рабочие условия применения: -диапазон рабочих температур, °C - относительная влажность, %, не более |
от 0 до 54 95 |
|
Габаритные размеры, мм, не более |
299x248x195 |
|
Масса, кг, не более |
5,22 |
|
* - справочное значение |
--------
Государственный реестр) г
I средств измерении I ;■ Хреспублики Беларусь i IS
Лист 2 Листов 4
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки установок определяется заказом в соответствии с технической документацией фирмы "Bently Nevada, LLC" (США).
Минимальная базовая комплектация установок:
- установка -1 шт.;
- микрометрическая головка -1 шт.;
- стальной диск (мишень) -1 шт.;
- зажимное приспособление -1 шт.;
- руководство по эксплуатации -1 экз.;
- методика поверки -1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Bently Nevada, LLC" (США).
МРБ МП.2722-2017 "Установки для калибровки датчиков перемещения токовихревых серии ТК-3. Методика поверки".
Заключение
Установки для калибровки датчиков перемещения токовихревых серии ТК-3 соответствуют документации фирмы "Bently Nevada, LLC" (США), TP ТС 004/2011, TP ТС 020/2011 (декларация соответствия № ТС N RU fl-US.AB72.B.O2238 до 24.12.2019).
Межповерочный интервал - не более 12 месяцев, для установок, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 02.1.0.0025
Другие Датчики перемещений
